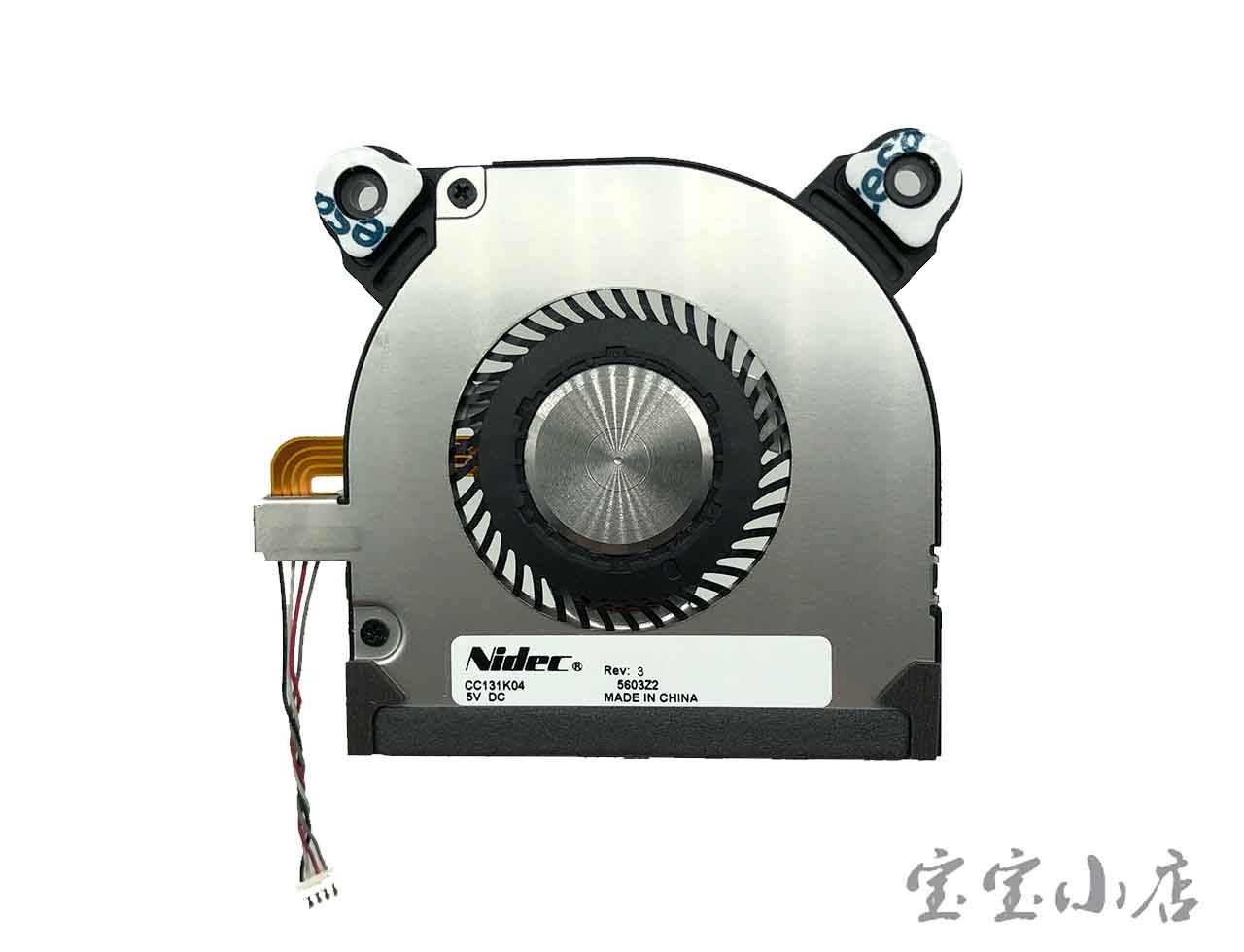

微软Microsoft Surface Book 1703 i7-6600U散热风扇 日本Nidec生产 CC131K04 DC5V 0.27A cooling fan APX 9365D智能温控

新到货少量全新风扇,Nidec日本电产株式会社 生产,备件编号:CC131K04 , DC5V 0.27A ,采用APX 9365D 智能温控方案,英文名称为:APX9365D/E/F Three-Phase Sensor-Less Fan, 学名是:三相无传感器风扇,实际上通俗理解就是无刷电机技术,特点是安静,风力强劲,散热快,寿命长。下拉有详细的拆解。

适用型号为:微软Microsoft Surface Book 1703 i7-6600U散热风扇。

微软Microsoft Surface Book 1703 i7-6600U散热风扇 日本Nidec生产 CC131K04 DC5V 0.27A cooling fan APX 9365D智能温控

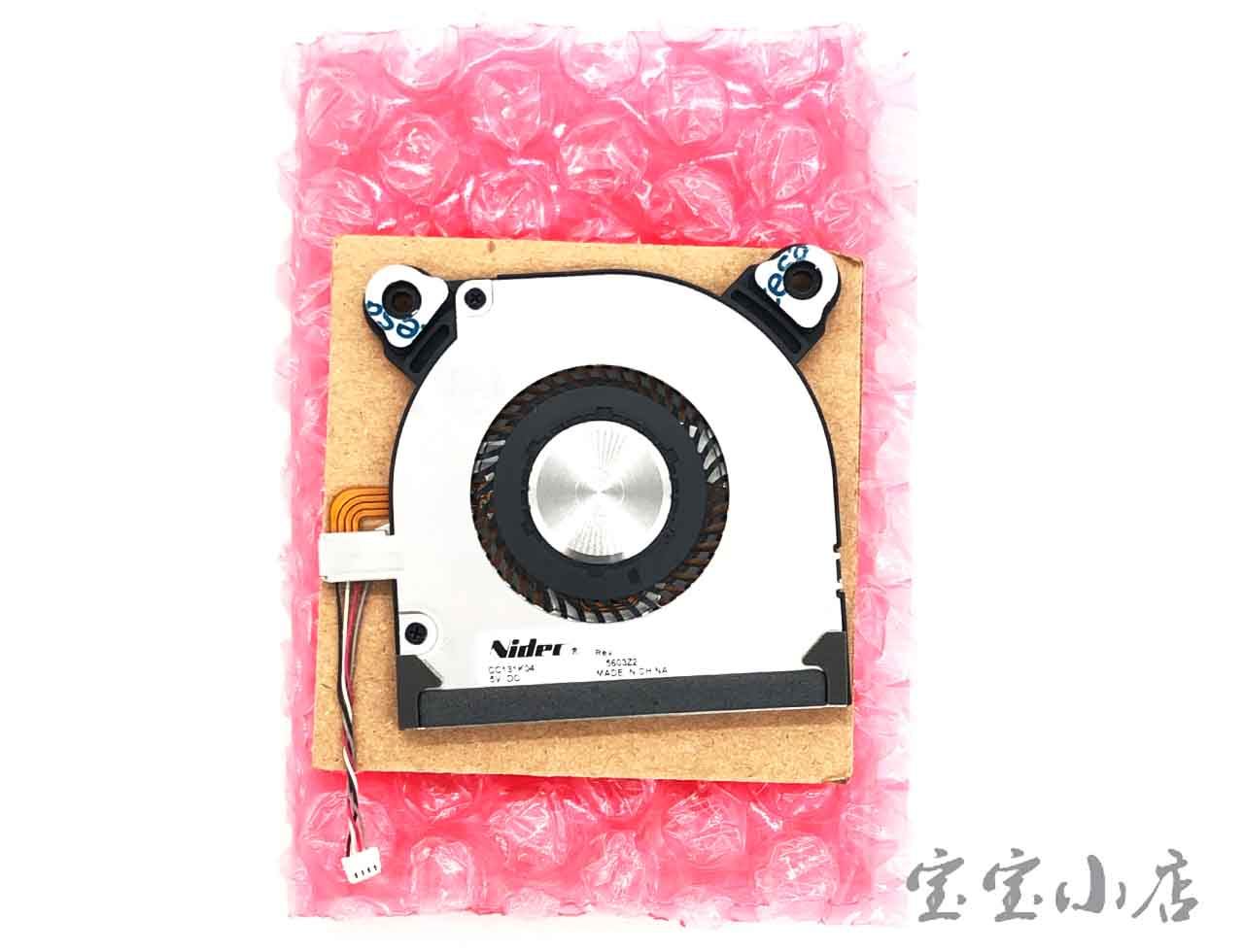

实物到货如图,每个风扇底部有个一牛皮硬纸板衬垫,避免挤压。

微软Microsoft Surface Book 1703 i7-6600U散热风扇 日本Nidec生产 CC131K04 DC5V 0.27A cooling fan APX 9365D智能温控

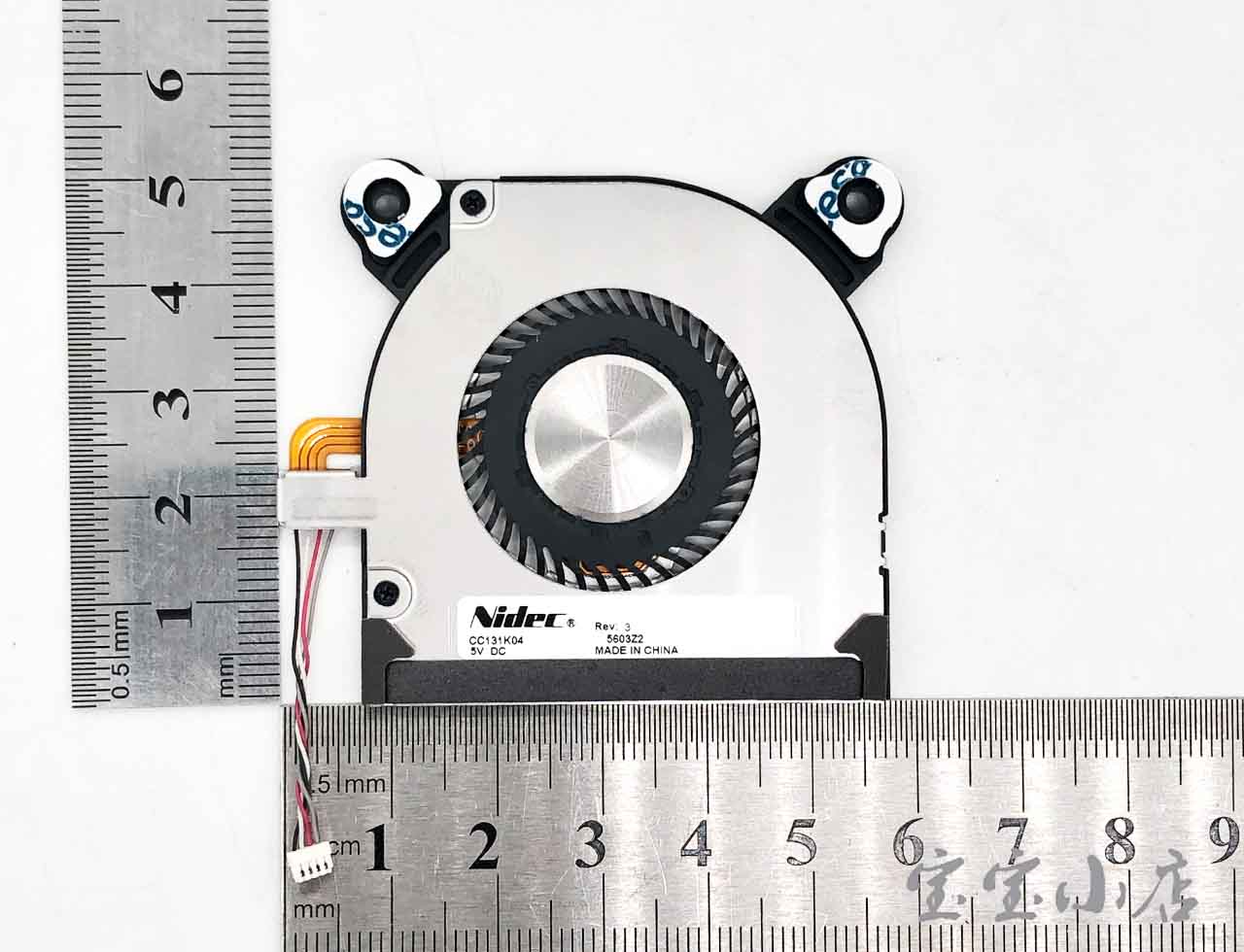

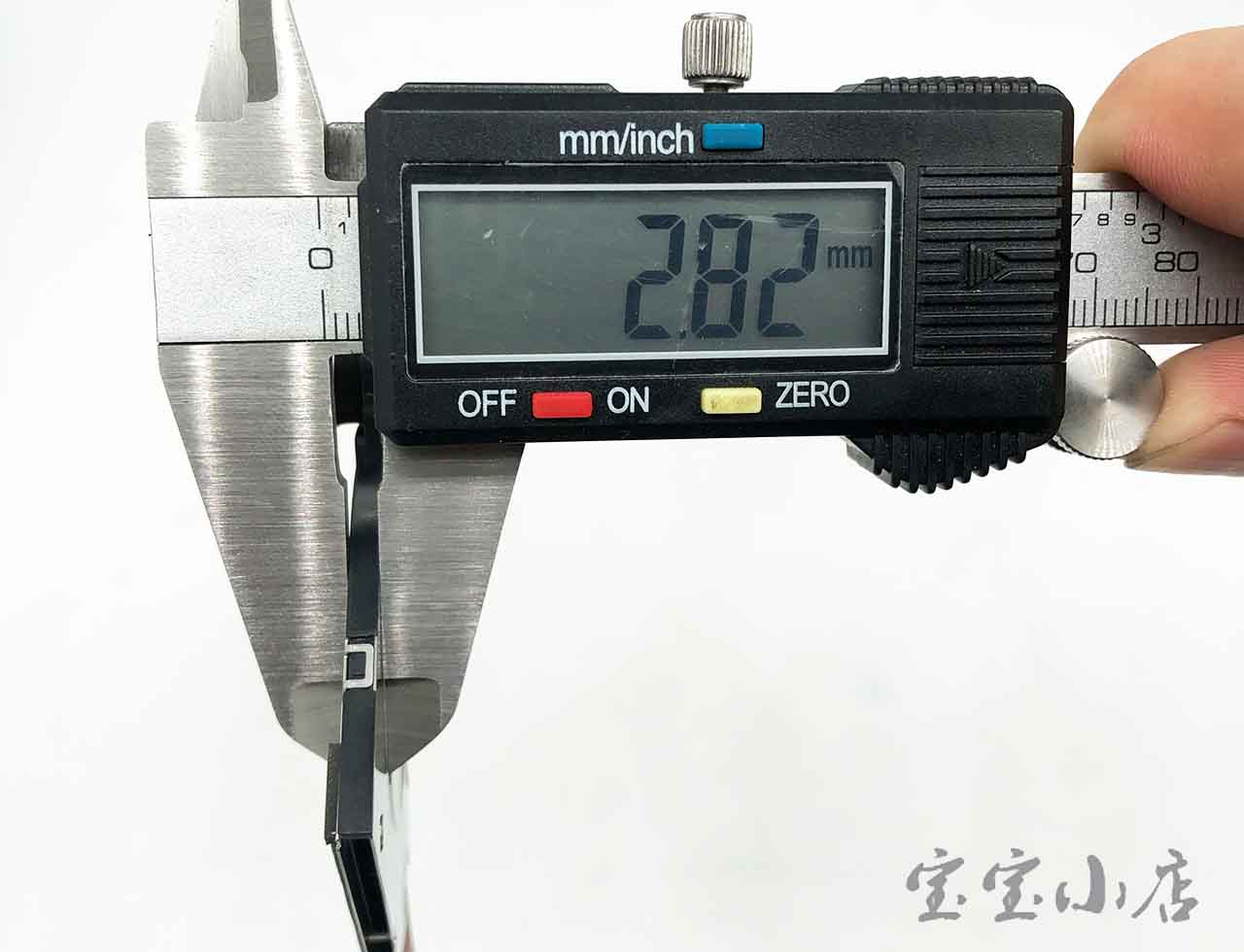

实物长宽尺寸,5.7cm x5.2cm  厚度如下:2.82mm, 注意单位cm 厘米,mm 是毫米。

微软Microsoft Surface Book 1703 i7-6600U散热风扇 日本Nidec生产 CC131K04 DC5V 0.27A cooling fan APX 9365D智能温控

无刷电机才能做到这个程度,下面进入拆解环节:

微软Microsoft Surface Book 1703 i7-6600U散热风扇 日本Nidec生产 CC131K04 DC5V 0.27A cooling fan APX 9365D智能温控

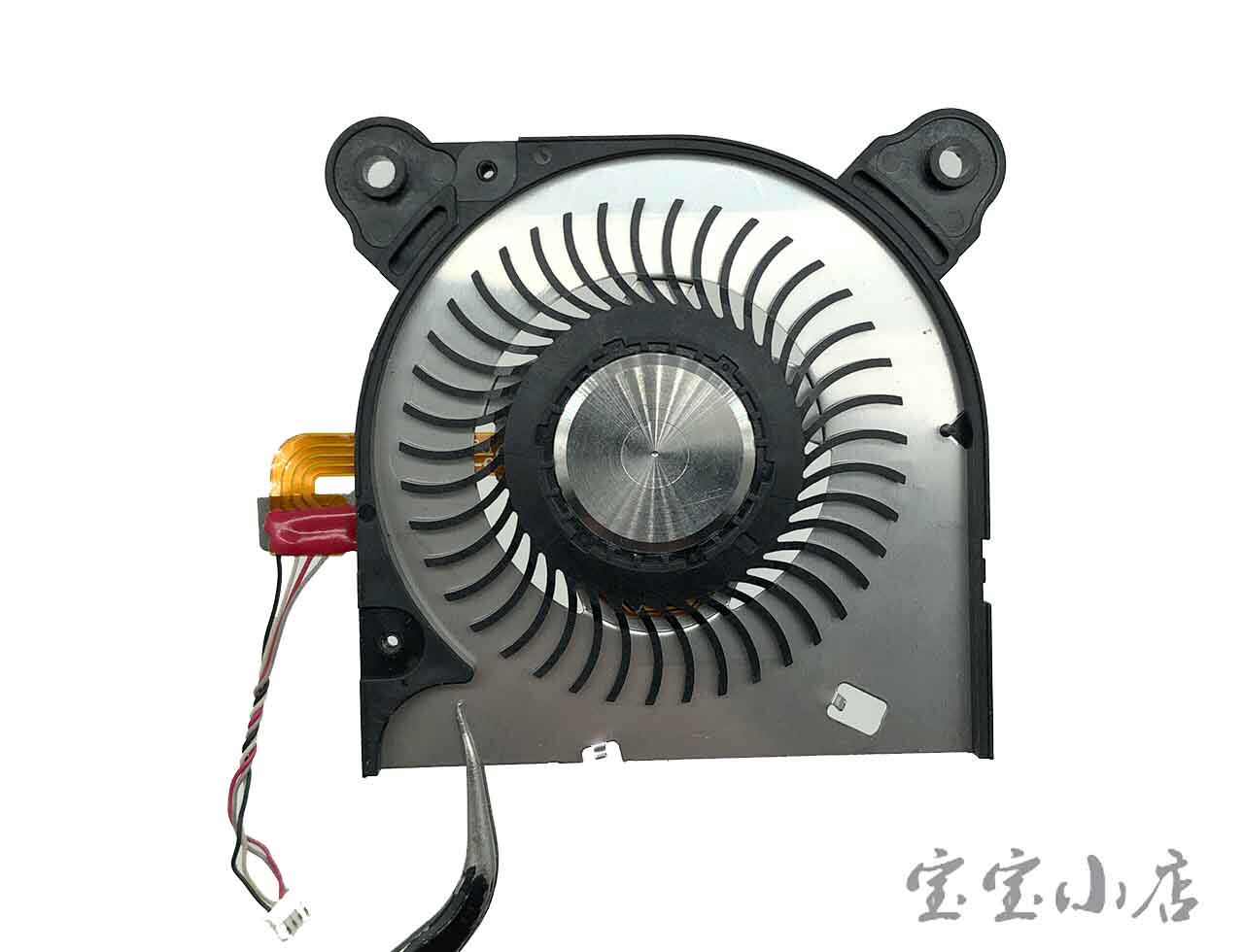

拧掉2个固定螺丝,打开卡扣,就能看到内部的结构了。

微软Microsoft Surface Book 1703 i7-6600U散热风扇 日本Nidec生产 CC131K04 DC5V 0.27A cooling fan APX 9365D智能温控

左侧4pin 接口转FPC 处有红色固态胶固定,可以防止拉扯,加强可靠性。

微软Microsoft Surface Book 1703 i7-6600U散热风扇 日本Nidec生产 CC131K04 DC5V 0.27A cooling fan APX 9365D智能温控

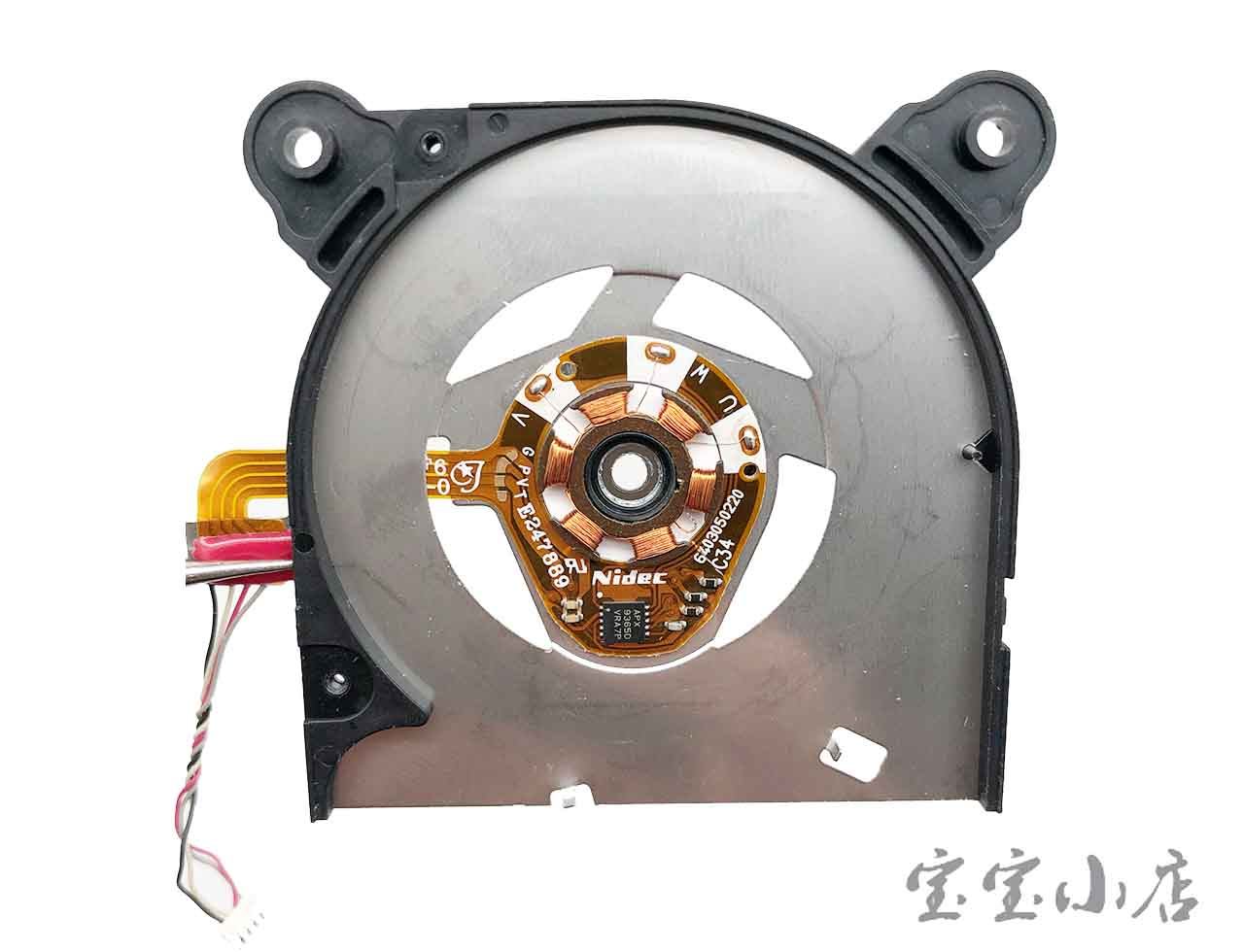

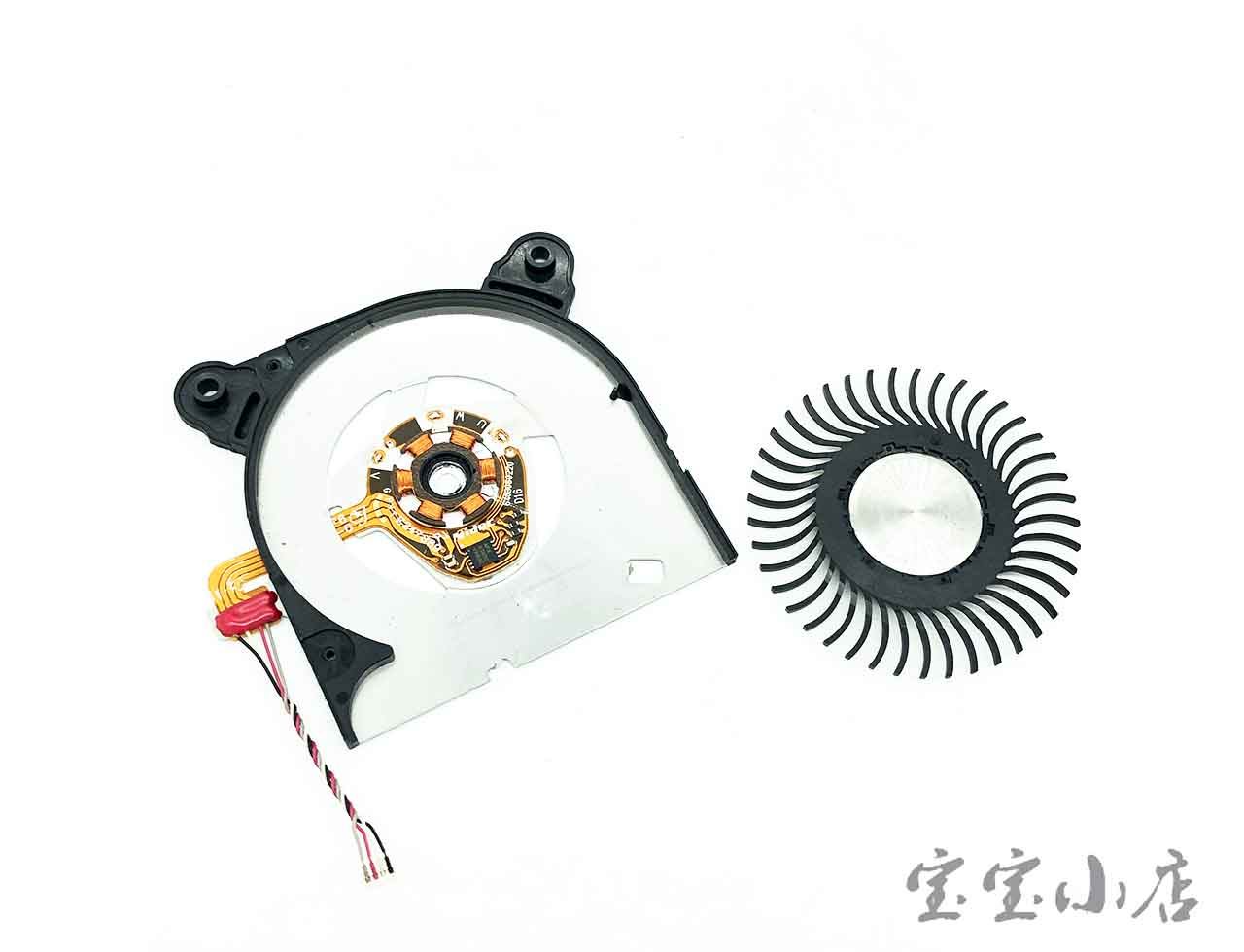

取走扇叶,内部的PCB 采用类似FPC 软体黏贴固定在底部金属板上,能清晰看到是Nidec (日本电产株式会社 NIDEC CORPORATION 精密小型马达、一般马达、机器装置、电子与光学部品实力厂商)。

采用芯片APX 9365 方案!三相全波无波驱动方法,特点如下;
• 可调整强制减刑频率
(用于启动)
• 内置外部 PWM 速度控制
• 内置快速启动功能
• FG(转速检测)输出(用于
APX9365D)
RD(锁检测)输出(用于 APX9365E)
1/2FG(转速检测)输出(用于
APX9365F)
• 软开关电路(用于降噪)
• 节能功能(PWM 负荷输入为 0%)
• 内置锁保护及自动重启功能
• 热停机电路
• 提供无铅和绿色设备
(符合 RoHS 标准)
APX9365D/E/F 为传感器提供所有电路
三相无刷直流电机的转速控制较少。
控制器功能包括启动电路、后EMF
突变控制,脉冲宽度调制 (PWM)
速度控制、锁定保护和热停机电路。

微软Microsoft Surface Book 1703 i7-6600U散热风扇 日本Nidec生产 CC131K04 DC5V 0.27A cooling fan APX 9365D智能温控

拆解到这个地方,是什么货,什么质量,一目了然了!
