联想Lenovo Thinkpad x1 Carbon YOGA S1 P1 S2 X1隐士 以太网接口 mini迷你网口RJ45网卡转接线4X90F84315 FRU:04X6435

新到货少量全新原装工厂库存,长度16cm x宽度2.2cm x厚度1.5cm, 网卡净重15g, 即插即用,无需驱动,连接接口:Micro Ethernet口,快速以太网:10/100Mbps(半/全双工)网友实测反馈支持千兆(具体要看个人使用的网络环境和硬件环境,这里不做过多赘述,自行百度科普),兼容Microsoft Windows XP Windows 7 Windows 8 10 。内部结构请参考本站之前的拆解文章

联想Lenovo Thinkpad x1 Carbon YOGA S1 P1 S2 X1隐士 以太网接口 mini迷你网口RJ45网卡转接线4X90F84315 FRU:04X6435

请注意务必对比这个接口,买错是不能用的,区别二代大接口,这种是一侧是:Micro Ethernet口,如下图:

联想Lenovo Thinkpad x1 Carbon YOGA S1 P1 S2 X1隐士 以太网接口 mini迷你网口RJ45网卡转接线4X90F84315 FRU:04X6435

此款网线支持X1 Carbon2017款机型(即机器类型20HQ、20HR、20K3 和20K4及后续兼容机型),也包括第二代及第三代X1 Carbon的产品,支持X1YOGA2017款及2018款,支持S1 S2及YOGA 2018。2016款的X1 CARBON(即第四代)(编号:20FB开头) 没有这个专属接口,无法使用,请亲们购买查询自己的机器编号或有无此接口。

联想Lenovo Thinkpad x1 Carbon YOGA S1 P1 S2 X1隐士 以太网接口 mini迷你网口RJ45网卡转接线4X90F84315 FRU:04X6435

务必对号入座,电商平台都是利润微博,不要因为判断失误导致扯皮。

联想Lenovo Thinkpad x1 Carbon YOGA S1 P1 S2 X1隐士 以太网接口 mini迷你网口RJ45网卡转接线4X90F84315 FRU:04X6435

这是不含包装的重量,包装重量43g, 合计重量是:58g。

联想Lenovo Thinkpad x1 Carbon YOGA S1 P1 S2 X1隐士 以太网接口 mini迷你网口RJ45网卡转接线4X90F84315 FRU:04X6435

长度16cm 宽度2.2cm 厚度1.5cm.

联想Lenovo Thinkpad x1 Carbon YOGA S1 P1 S2 X1隐士 以太网接口 mini迷你网口RJ45网卡转接线4X90F84315 FRU:04X6435

Micro Ethernet口 特写,有个PVC+ABS 红色的保护盖,不用的时候可以套上,避免接口内金手指氧化。

联想Lenovo Thinkpad x1 Carbon YOGA S1 P1 S2 X1隐士 以太网接口 mini迷你网口RJ45网卡转接线4X90F84315 FRU:04X6435

另外一侧是RJ45口,并自带状态指示灯,数据传输时会闪烁。

联想Lenovo Thinkpad x1 Carbon YOGA S1 P1 S2 X1隐士 以太网接口 mini迷你网口RJ45网卡转接线4X90F84315 FRU:04X6435

侧面覆膜印刷FRU :04X6435.

联想Lenovo Thinkpad x1 Carbon YOGA S1 P1 S2 X1隐士 以太网接口 mini迷你网口RJ45网卡转接线4X90F84315 FRU:04X6435

ThinkPad logo 是凸起阳文,为方便拿取网线,正反面还有凹陷的圆弧,设计用心。

联想Lenovo Thinkpad x1 Carbon YOGA S1 P1 S2 X1隐士 以太网接口 mini迷你网口RJ45网卡转接线4X90F84315 FRU:04X6435

接口对比,左侧为RJ45 接口,右侧是Micro Ethernet口。

联想Lenovo Thinkpad x1 Carbon YOGA S1 P1 S2 X1隐士 以太网接口 mini迷你网口RJ45网卡转接线4X90F84315 FRU:04X6435

为了方便网友区分,特意用千分尺量厚度2.47mm.(毫米)

联想Lenovo Thinkpad x1 Carbon YOGA S1 P1 S2 X1隐士 以太网接口 mini迷你网口RJ45网卡转接线4X90F84315 FRU:04X6435

宽度是6.15mm(毫米),下面我们习惯性拆解,看下内部做工。目测没有螺丝,应该为卡扣式,宝宝用指甲抠开,看到就是这个样子,

联想Lenovo Thinkpad x1 Carbon YOGA S1 P1 S2 X1隐士 以太网接口 mini迷你网口RJ45网卡转接线4X90F84315 FRU:04X6435

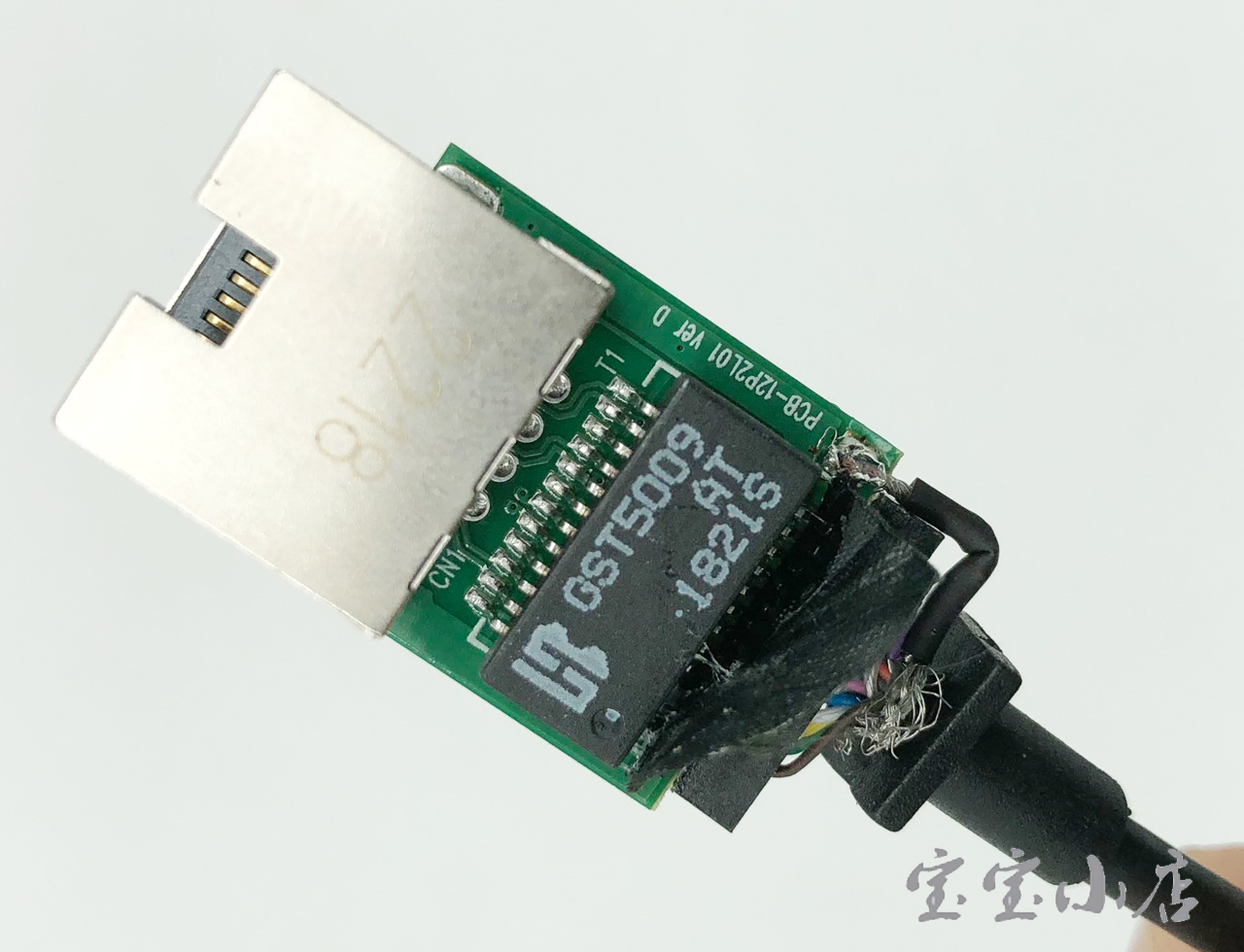

采用GST5009网桥主控芯片,里面主要是铁氧体线圈。有兴趣的朋友可以百度一下PDF,很详细。

联想Lenovo Thinkpad x1 Carbon YOGA S1 P1 S2 X1隐士 以太网接口 mini迷你网口RJ45网卡转接线4X90F84315 FRU:04X6435

背面是网线焊接侧,焊点饱满,表面涂了一层防水胶 很硬,可能是防止线头脱落导致接触不良的,这个细节凸显大厂做工严谨。

联想Lenovo Thinkpad x1 Carbon YOGA S1 P1 S2 X1隐士 以太网接口 mini迷你网口RJ45网卡转接线4X90F84315 FRU:04X6435

是不是好东西,拆开给你看,懂行的你一看便知,在别家都是美图PS的情况下,宝宝坚持用实物拍摄和拆解来展现产品细节,希望能帮助您淘到喜欢的宝贝,因为宝宝多数收的是工厂库存,难免有成色和质量上的差异,如果您遇到了,请您联系宝宝,宝宝马上会给您解决。
