惠普6820S 6720s笔记本电脑屏幕突然特别暗 或经常暗屏维修浅解

记得刚刚入门那会,喜欢看电子发烧友,喜欢折腾家里收音机,电视机,总认为这东西很神奇,小小的盒子里面藏着个大大的世界,可拆了不能复原,或者因为功能缺失,为此没少挨老爸的板子,后来入了3C数码这行,还是改不了这毛病,自己的笔记本拆拆装装,也经历经常暗屏,或者是突然暗屏,什么都看不到了,用手电能隐约看到字幕,进入系统能听到声音。

经过几番折腾,总结一点维修的经验,供广大网友参考。

第一:本着先简单后复杂的原则,判断好故障出现在哪一个区域,缩小范围。以我常折腾的6820s 为例,先外接VGA显示器,如果外接显示器正常显示,代表主板这块工作正常,问题出在主板后级电路,比如屏幕(包括了屏线,高压,液晶屏灯管。)

第二:判断好问题出现区域,主板问题修主板,主板后级电路就排查屏线,以故障频率来看,高压,嫌疑最大,灯管,排线其次,供电最后考虑。

惠普6820S 6720s笔记本电脑屏幕突然特别暗 或经常暗屏维修浅解

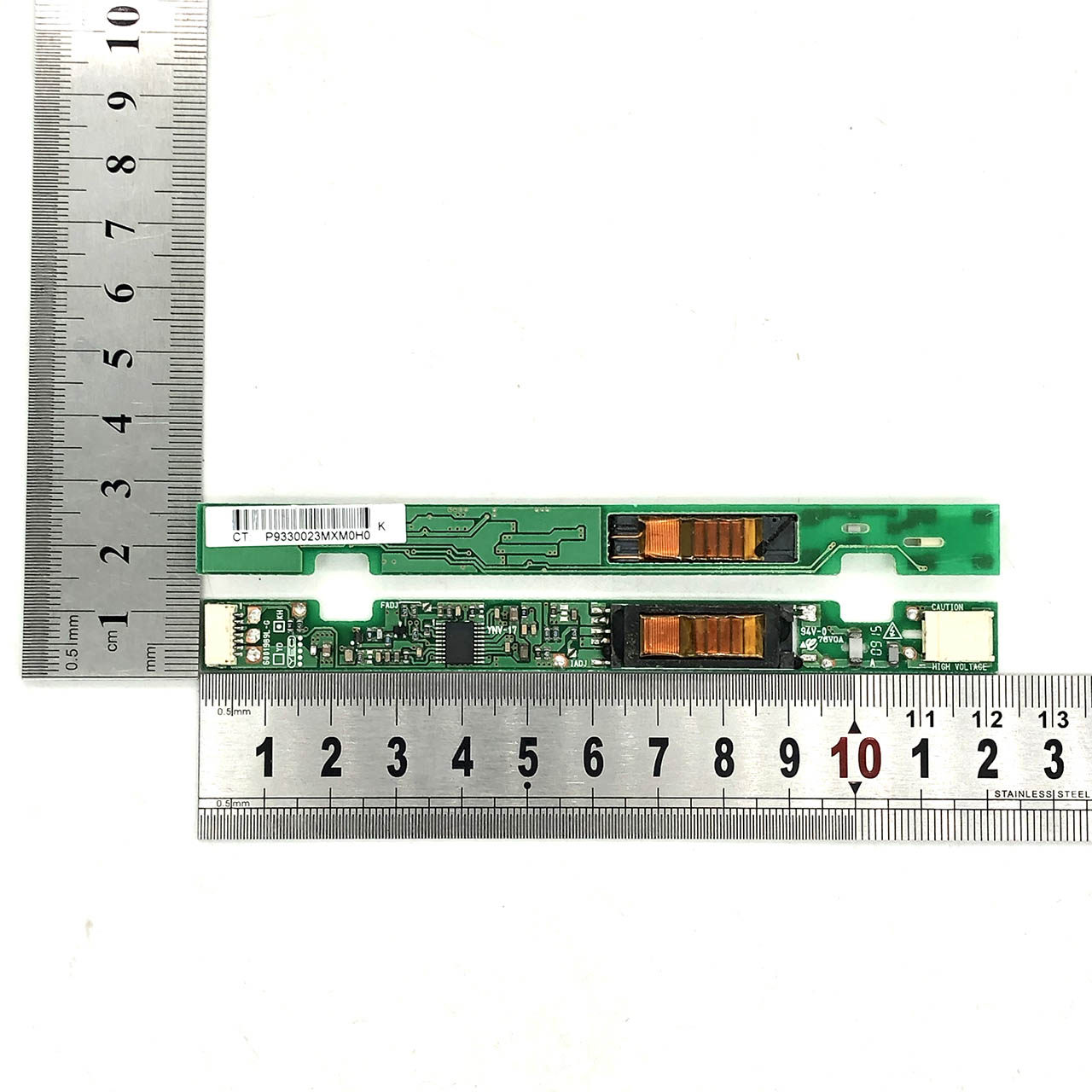

上图就是我们说的高压,背光板,又叫逆变器,英文名称:inverter,这玩意是把较低的5V 12V 19V 直流电,通过逆变器,升高到KV级别,宝宝刚刚开始维修时,总认为有电压输入,必须有电压输出,用万用表去测量输出端,实际上,这是不正确的做法,先不说没有负载不输出,就是带上负载,万用表也无法测量,有几次不小心碰到了输出端,手指立马被烧出2个针孔大的小洞,那功率还是不要轻易去尝试,原理有点类似医院伽马电刀。

惠普6820S 6720s笔记本电脑屏幕突然特别暗 或经常暗屏维修浅解

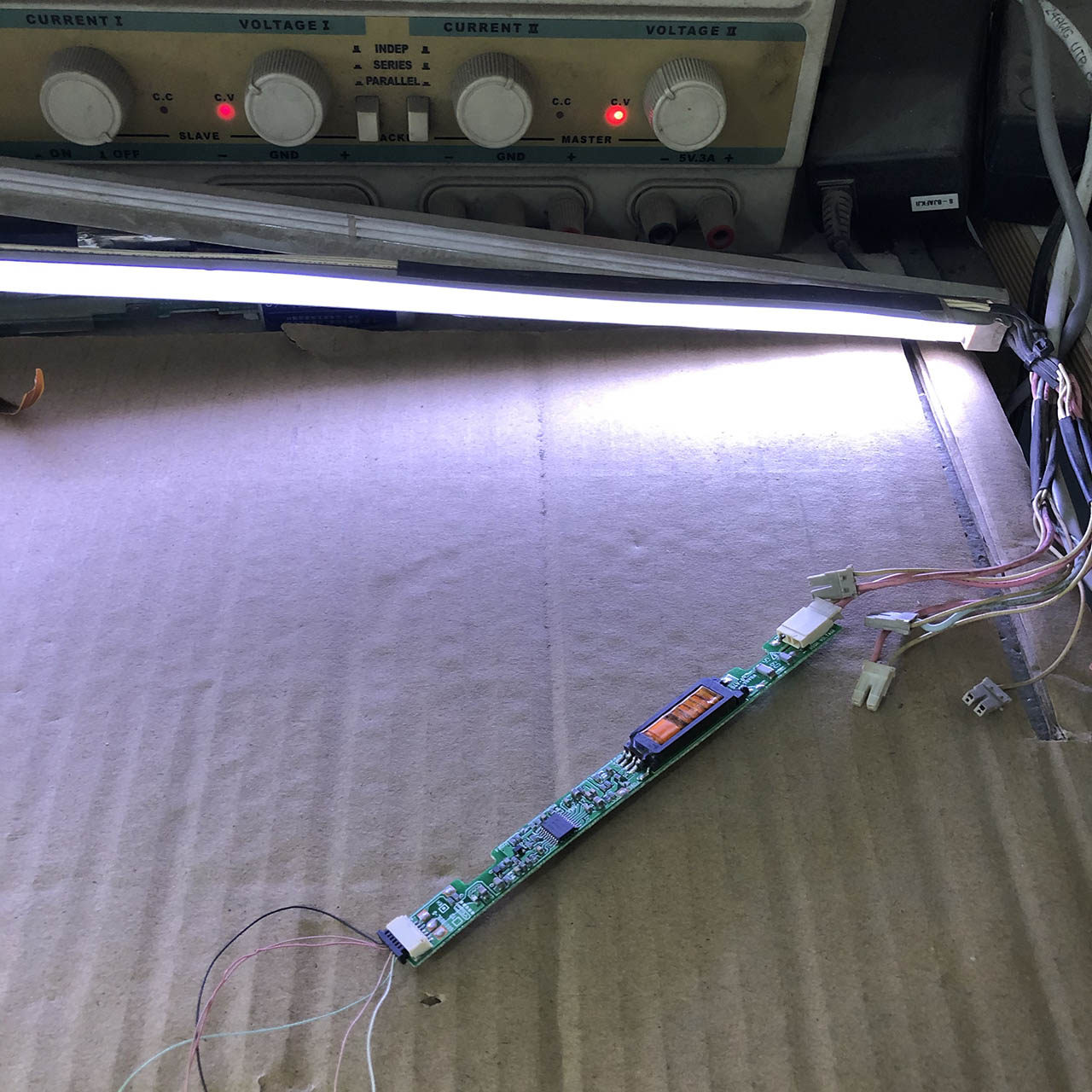

第三:高压问题换高压,或者是单独取下来测试是否能正常工作,如上图,前提是你必须有测试仪器,或者是你很了解这个引脚的定义,灯管同理排查。

第四:供电问题,如果输入端没有供电,高压不具备工作条件,那么肯定也是不工作的,以6820s 高压为例。

惠普6820S 6720s笔记本电脑屏幕突然特别暗 或经常暗屏维修浅解

从上往下,引脚定义方便为:脉冲,亮度,触发,中间2脚接地0, 最下面2个脚主供电5V 。

总结:在实际维修作业当中,可能还遇到高压保险烧,主板供电保险烧,灯管烧,开路,屏线断路,高压短路等故障,原则是先简单后复杂,能替换排查绝不纠结于参数,这样才能快速确定故障,更换配件,起到药到病除的效果。

原创不易,转载请注明出处:宝宝小店,只卖正品 收售工厂呆滞库存尾单 » 惠普6820S 6720s笔记本电脑屏幕突然特别暗 或经常暗屏维修浅解
