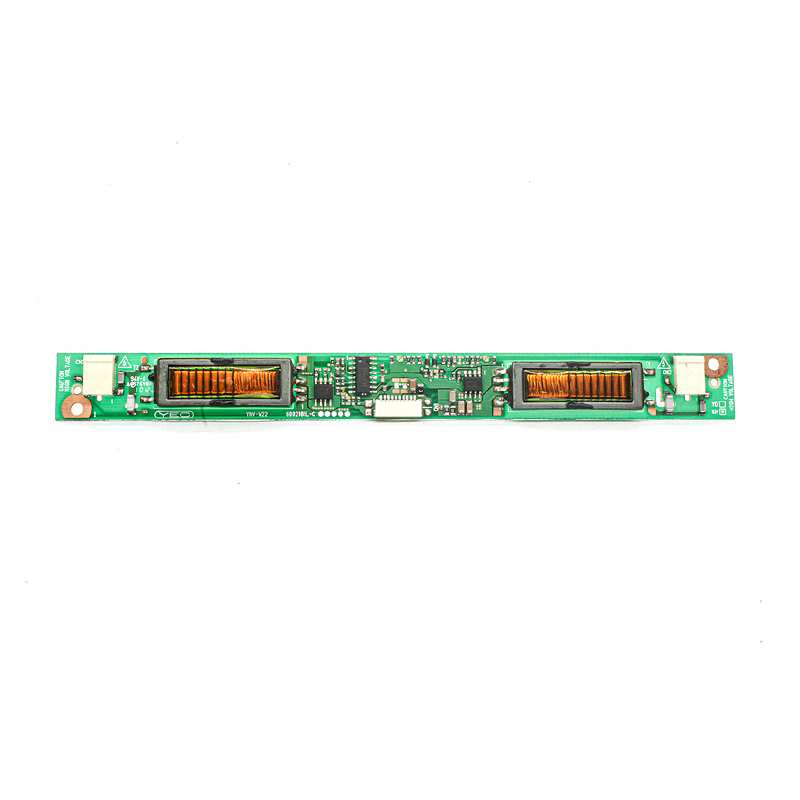

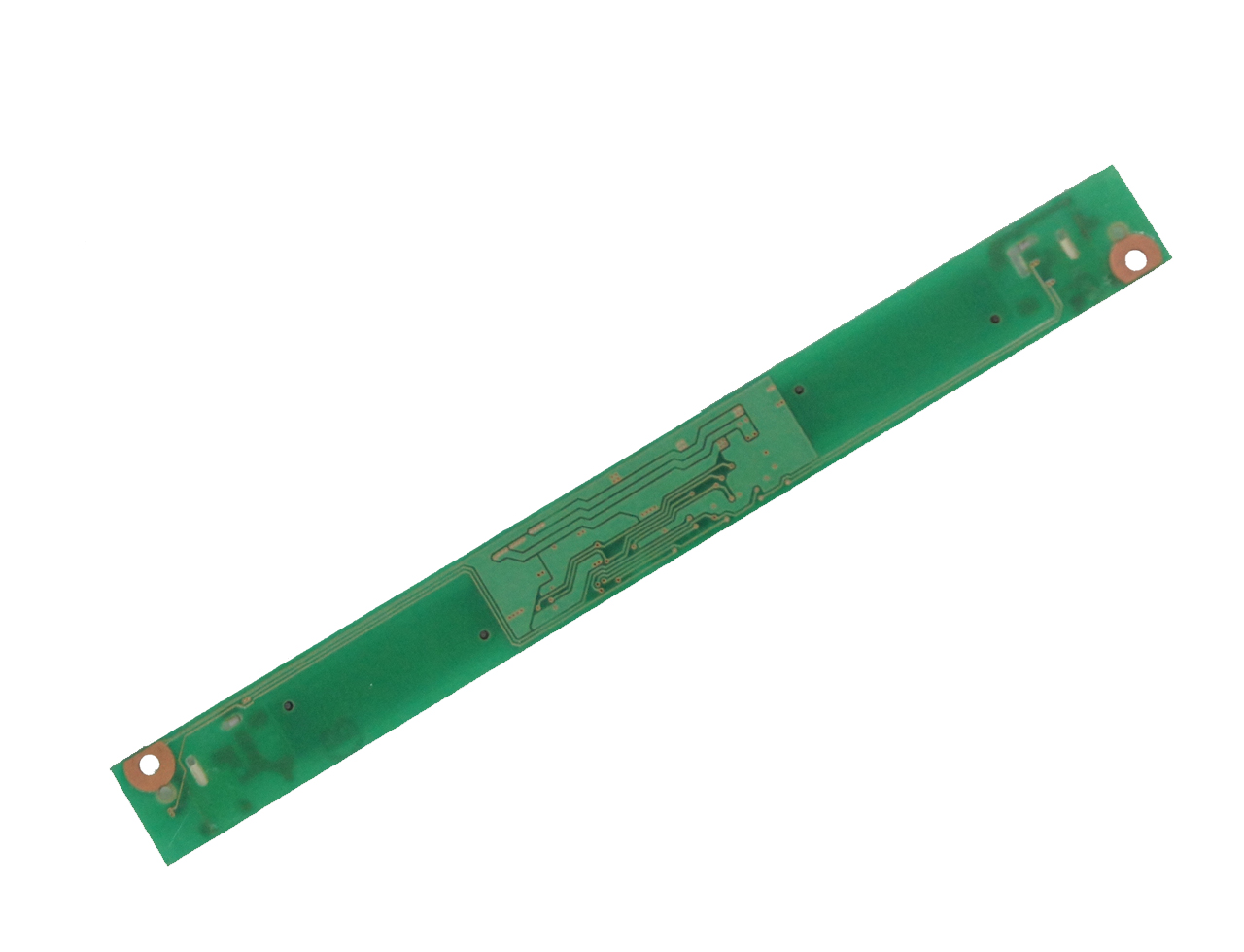

新到货少量YEC YNV-W22 6002181L-C逆变器 高压条,成色库存95新,外面有黑色塑料套管保护,联想Part number :19.21072.171 , 可修复替换联想3000 c305 c315 c300 c3r1,Gateway All in One ZX4300 ZX4300-01e ZX4800 AS023184301一体机黑屏故障,当然考虑到黑屏故障原因多样性,高压和逆变器只是其中故障原因之一, 在做决定更换之前,需要明确自己一体机故障,是暗屏,还是完全黑屏不开机,这里仅以黑屏暗屏故障为例,做简单修复方法探讨。

联想一体机黑屏 暗屏 故障分析如何修复Lenovo 3000 c305 c315 c300 c3r1 逆变器 高压板 背光板 替换YEC YNV-W22 Lcd Inverter board Repalcement

简单的说,暗屏故障原因有,排线,高压,供电,主板等4个方向需要考虑和排除,而维修秉承原则是先简单后复杂,那么如果您身边有类似的配角来作为替换排查,就可以快速判断问题所在的部件,本文仅以高压为例简单说明判断方法。

联想一体机黑屏 暗屏 故障分析如何修复Lenovo 3000 c305 c315 c300 c3r1 逆变器 高压板 背光板 替换YEC YNV-W22 Lcd Inverter board Repalcement

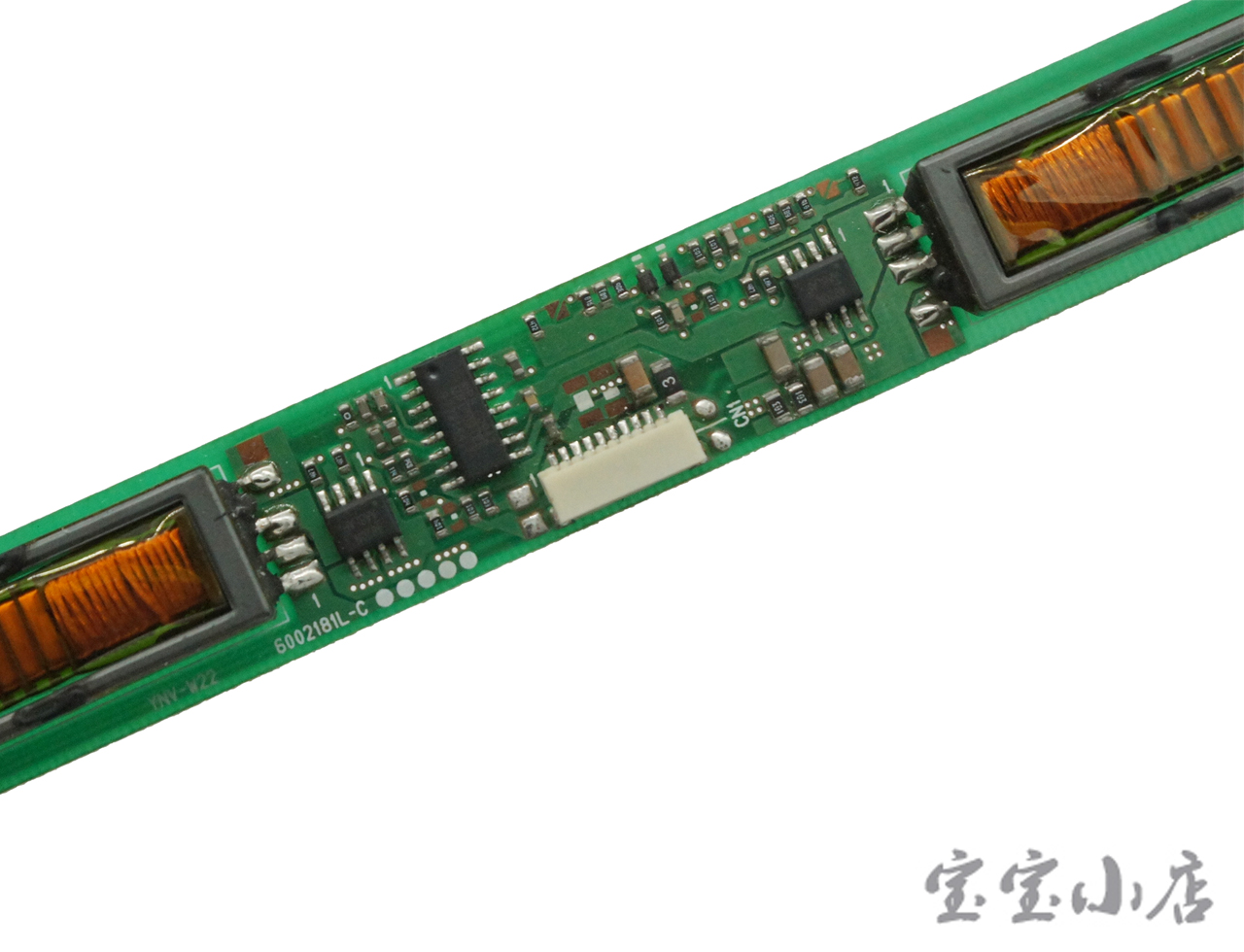

首先:如何辨别是否供电故障:YNV-W22 逆变器有10个针接口,如下图:

联想一体机黑屏 暗屏 故障分析如何修复Lenovo 3000 c305 c315 c300 c3r1 逆变器 高压板 背光板 替换YEC YNV-W22 Lcd Inverter board Repalcement

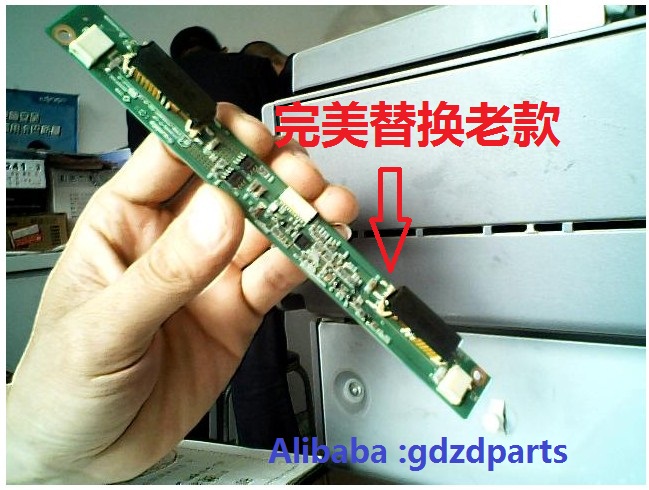

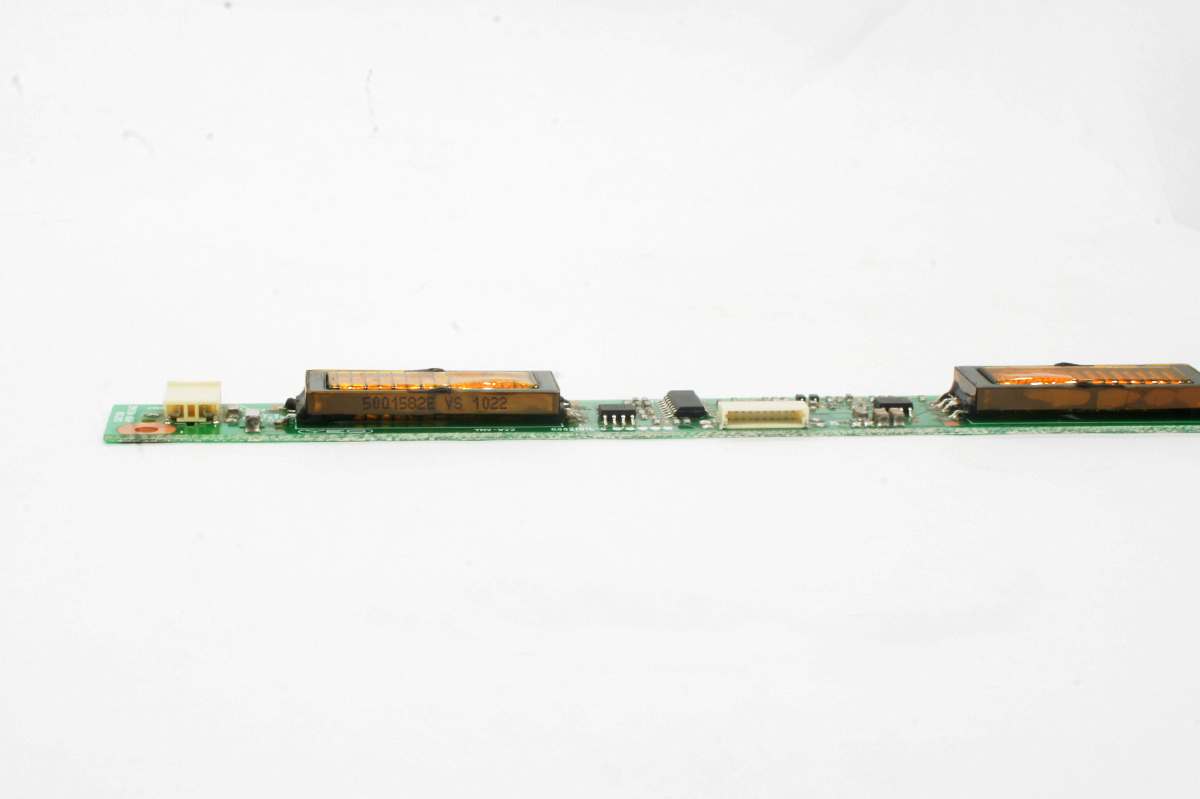

从左自右供电引脚定义:黑3.3V 粽 3.3V , 中间4个脚接地, 右侧4个脚主供电19V ,判断供电是否正常可以参考这个电压。 如果您手上的是下图这种高压条,可以完全替换。

联想一体机黑屏 暗屏 故障分析如何修复Lenovo 3000 c305 c315 c300 c3r1 逆变器 高压板 背光板 替换YEC YNV-W22 Lcd Inverter board Repalcement

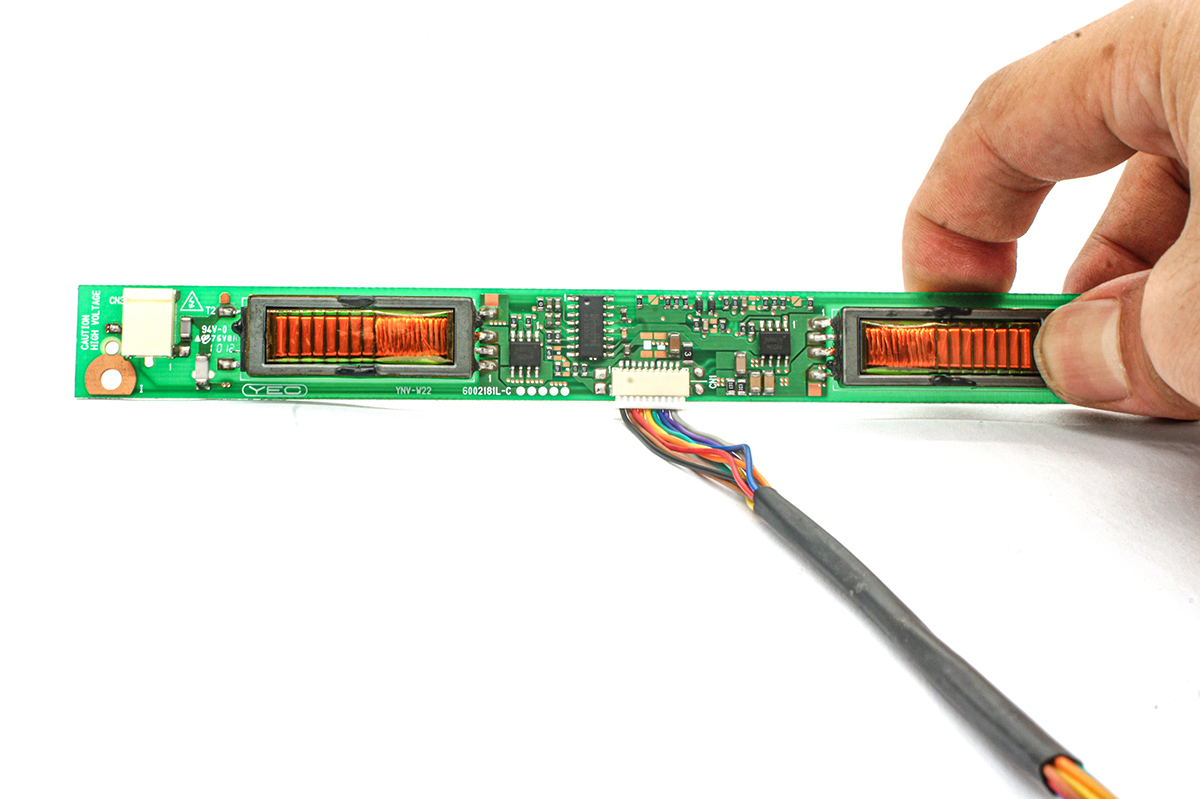

可能有朋友说这个胜美达引脚定义不同,确实如此,胜美达这个是5 6pin. 3.3V , 和YEC 1 2 pin 3.3V 有差异,这个问题无需担心,因为配套送有连接线,连接线已经做了修正,直接一起更换即可,无线做任何改动。

联想一体机黑屏 暗屏 故障分析如何修复Lenovo 3000 c305 c315 c300 c3r1 逆变器 高压板 背光板 替换YEC YNV-W22 Lcd Inverter board Repalcement

其次:灯管问题, 如果高压测试供电正常,而灯管不亮,简单的办法是用其他的灯管替换排查。

联想一体机黑屏 暗屏 故障分析如何修复Lenovo 3000 c305 c315 c300 c3r1 逆变器 高压板 背光板 替换YEC YNV-W22 Lcd Inverter board Repalcement

第三:主板排查,部分黑屏暗屏故障因主板显卡故障导致,排查方法:外接VGA显示器,如果正常显示,主板没有问题,反之,主板有问题。

联想一体机黑屏 暗屏 故障分析如何修复Lenovo 3000 c305 c315 c300 c3r1 逆变器 高压板 背光板 替换YEC YNV-W22 Lcd Inverter board Repalcement

第四:排线,如果显示器是隐约能看到图像,正常进入系统,多数屏线没有问题,这个也要参考电压判断的方法。

联想一体机黑屏 暗屏 故障分析如何修复Lenovo 3000 c305 c315 c300 c3r1 逆变器 高压板 背光板 替换YEC YNV-W22 Lcd Inverter board Repalcement

以上仅罗列常见的4种判断方法,具体原因具体分析,如果您没有合适的工具和替换的配件,要做到准确判断还是有一定难度,小白朋友还是不要自己折腾,动手能力强的朋友随意!
