0.9米Anker Powerline II USB-C 转 USB-C 3.1 Gen 2 数据线拆解报告 被动式20G 4K 60hz音视频 芳纶纤维二代Switch 充电线 A8185

新到货少量全新盒装,10 Gbps 数据传输,支持 SuperSpeed 数据传输(发送或接收一部高清电影仅需 2.5 秒),以及 4K 60hz 视频和音频信号,实测都是雷电3外设条件下,可以跑到USB3.2 GEN 2  15~17G 速度。下拉有拆解。

  • USB-IF 认证:符合国际 USB 联合会关于无忧充电和传输的安全标准。
  • USB 供电:​​全速为任何当前或未来的 USB-C 设备充电。使用电子标记芯片安全地提供高达 60W (3A) 的功率。
  • 兼容Galaxy S8/S8+、Google Pixel、Nexus 6P、华为 Matebook、Nintendo Switch、MacBook (2016)/MacBook Pro 13.3”/MacBook Pro 15.4”

本文关键词:背景 测试 外观 细节 拆解

相关背景:

0.9米Anker Powerline II USB-C 转 USB-C 3.1 Gen 2 数据线拆解报告 被动式20G 4K 60hz音视频 芳纶纤维二代Switch 充电线 A8185

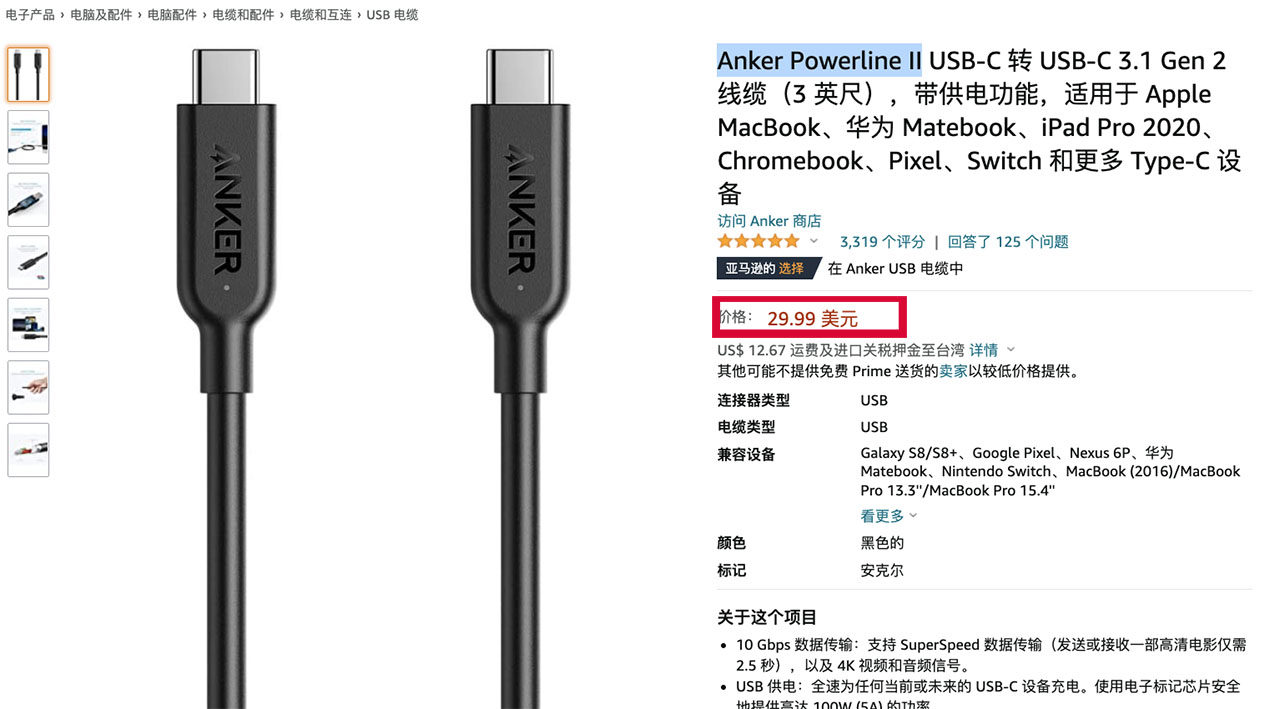

目前亚马逊有售,价格29.99美金。折合人民币190元左右。

0.9米Anker Powerline II USB-C 转 USB-C 3.1 Gen 2 数据线拆解报告 被动式20G 4K 60hz音视频 芳纶纤维二代Switch 充电线 A8185

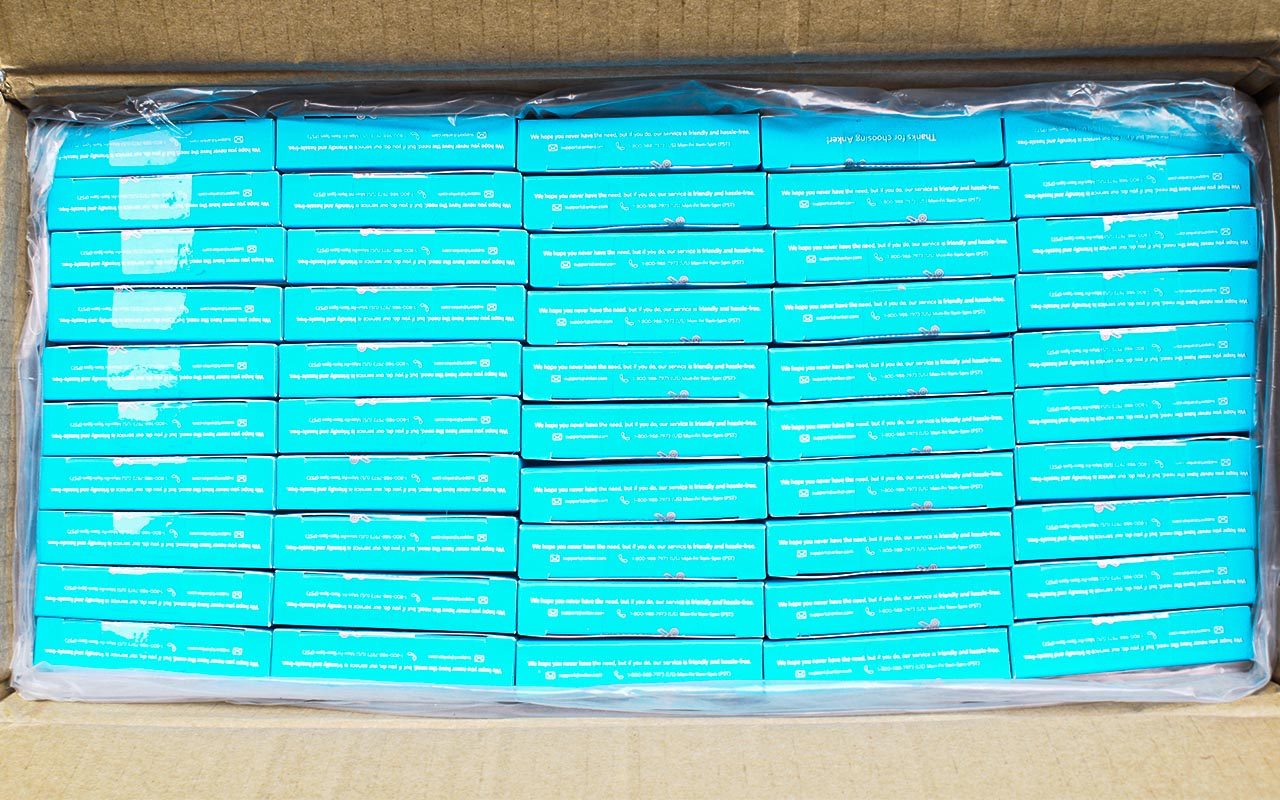

到货实物是这样的,箱子有内部的防潮膜包裹,一排10个。

0.9米Anker Powerline II USB-C 转 USB-C 3.1 Gen 2 数据线拆解报告 被动式20G 4K 60hz音视频 芳纶纤维二代Switch 充电线 A8185

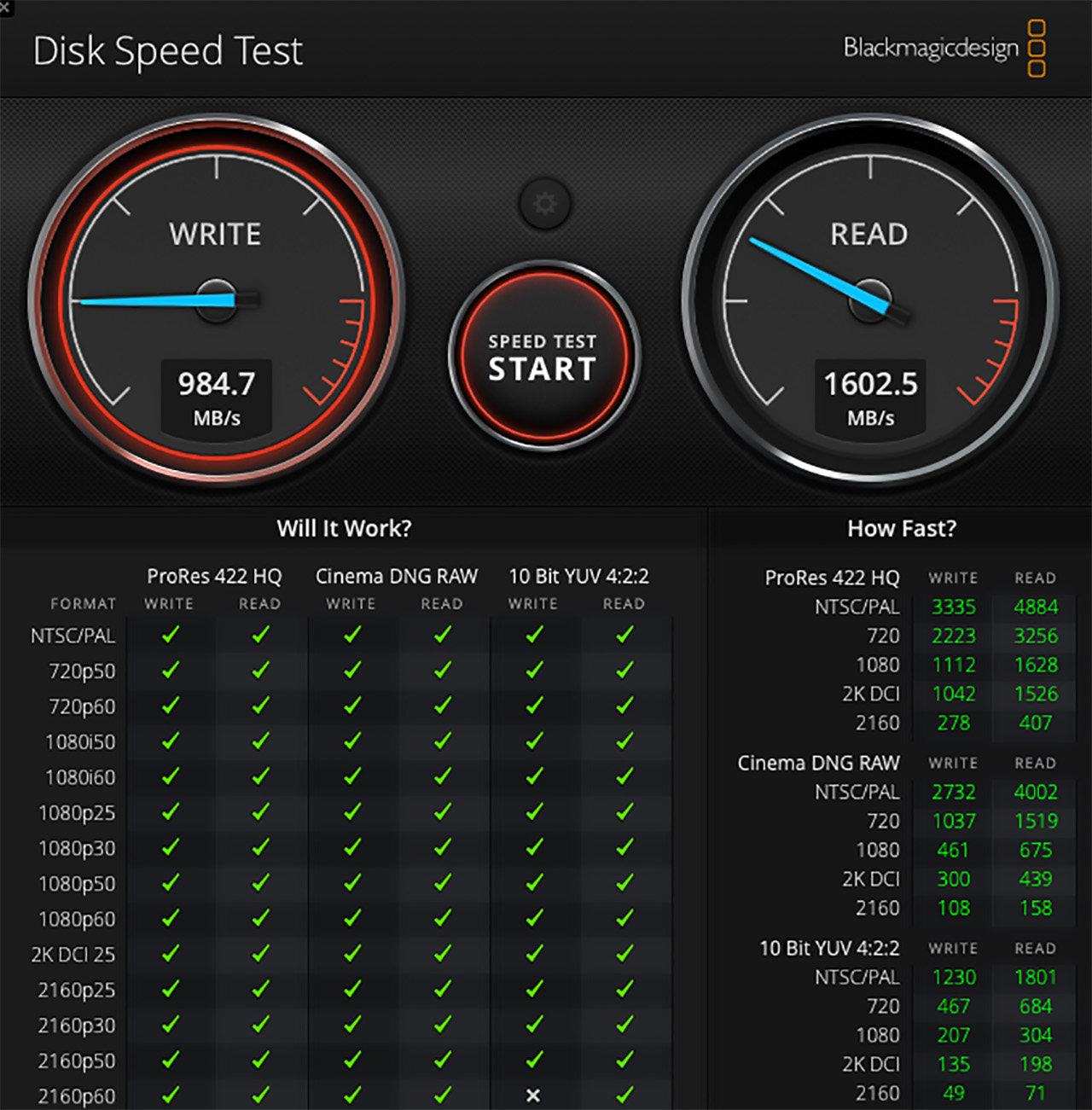

到货第一件事测速,都是雷电3外设情况下,可以跑到15~16G 速度。

注:根据主机和外围设备的处理能力、文件属性等诸多因素,以及其他与系统配置和运行环境相关的因素,USB 3.1 Gen 1上的实际数据传输速率会低于5 Gbit/s (USB 3.0) 连接器,USB 3.1 Gen 2 连接器上的速度低于 10 Gbit/s,USB 3.2 连接器上的速度低于 20Gbit/s。

0.9米Anker Powerline II USB-C 转 USB-C 3.1 Gen 2 数据线拆解报告 被动式20G 4K 60hz音视频 芳纶纤维二代Switch 充电线 A8185

宝宝自己用的LG 32寸 4K 60hz. 3840X2160 UHD超高清实测。

0.9米Anker Powerline II USB-C 转 USB-C 3.1 Gen 2 数据线拆解报告 被动式20G 4K 60hz音视频 芳纶纤维二代Switch 充电线 A8185

支持反向充电60W 3A( 就是说如果你的显示器支持反向充电,插上这条线,可以给mac 充电,又可以同时传输4K 超高清视频和音频。

外观 细节:

0.9米Anker Powerline II USB-C 转 USB-C 3.1 Gen 2 数据线拆解报告 被动式20G 4K 60hz音视频 芳纶纤维二代Switch 充电线 A8185

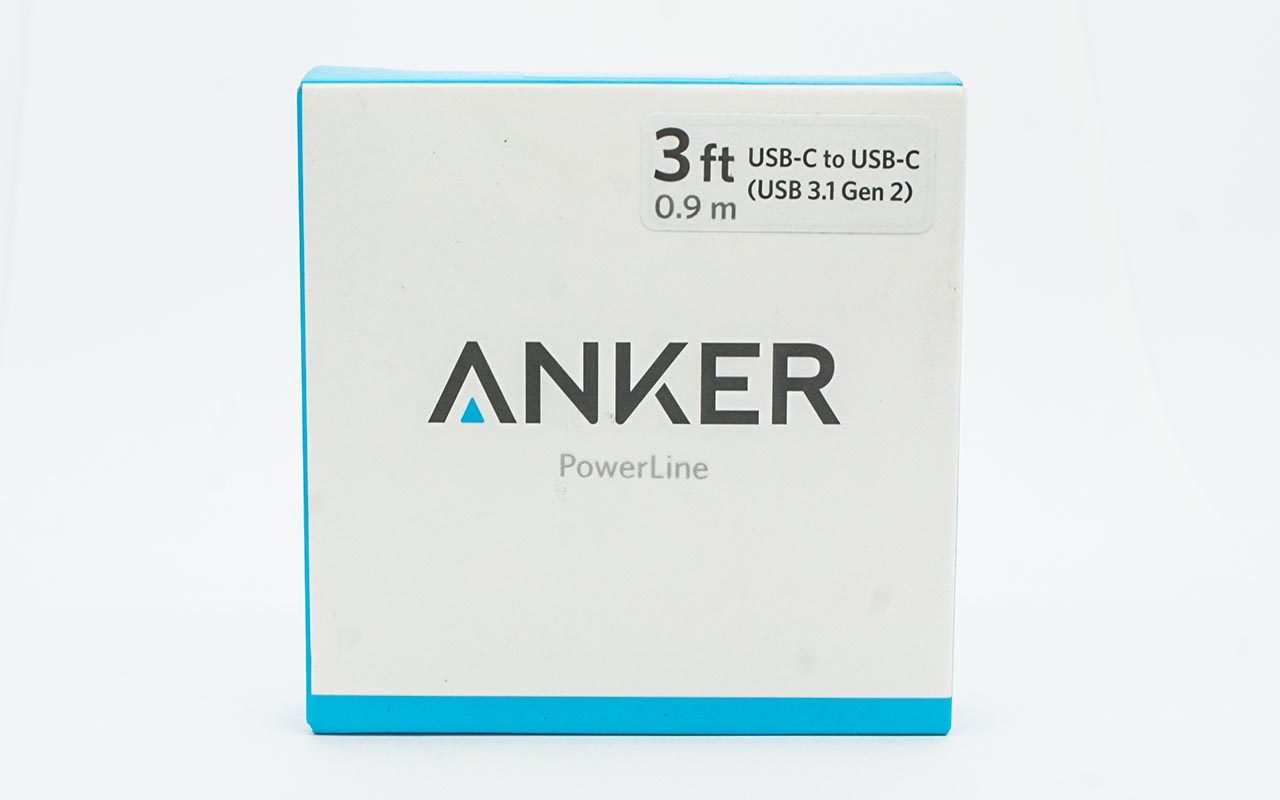

单独拿一个出来,正面的特写,Anker PowerLine II 快充技术, USB-IF 认证:符合国际 USB 联合会关于无忧充电和传输的安全标准,

0.9米Anker Powerline II USB-C 转 USB-C 3.1 Gen 2 数据线拆解报告 被动式20G 4K 60hz音视频 芳纶纤维二代Switch 充电线 A8185

支持 SuperSpeed 数据传输(发送或接收一部高清电影仅需 2.5 秒)

0.9米Anker Powerline II USB-C 转 USB-C 3.1 Gen 2 数据线拆解报告 被动式20G 4K 60hz音视频 芳纶纤维二代Switch 充电线 A8185

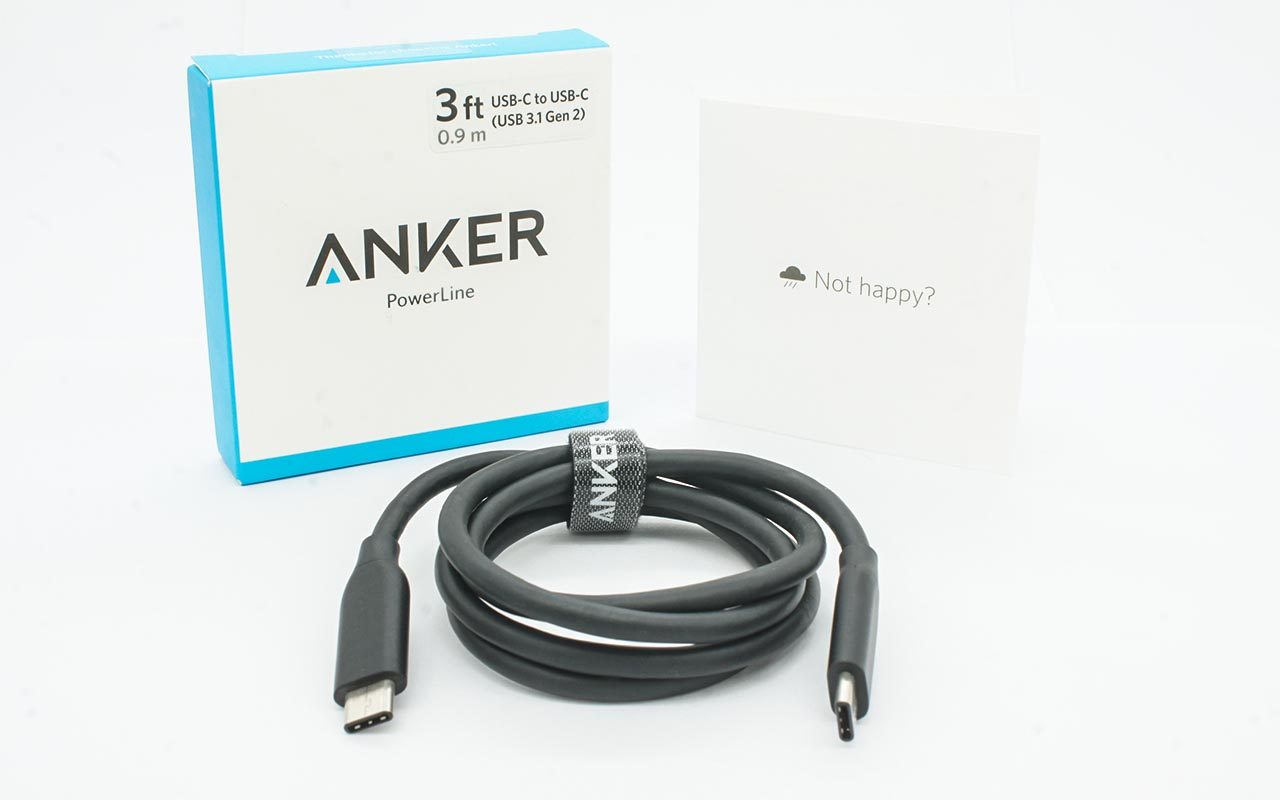

拆封后内部有张说明书欢迎卡。

0.9米Anker Powerline II USB-C 转 USB-C 3.1 Gen 2 数据线拆解报告 被动式20G 4K 60hz音视频 芳纶纤维二代Switch 充电线 A8185

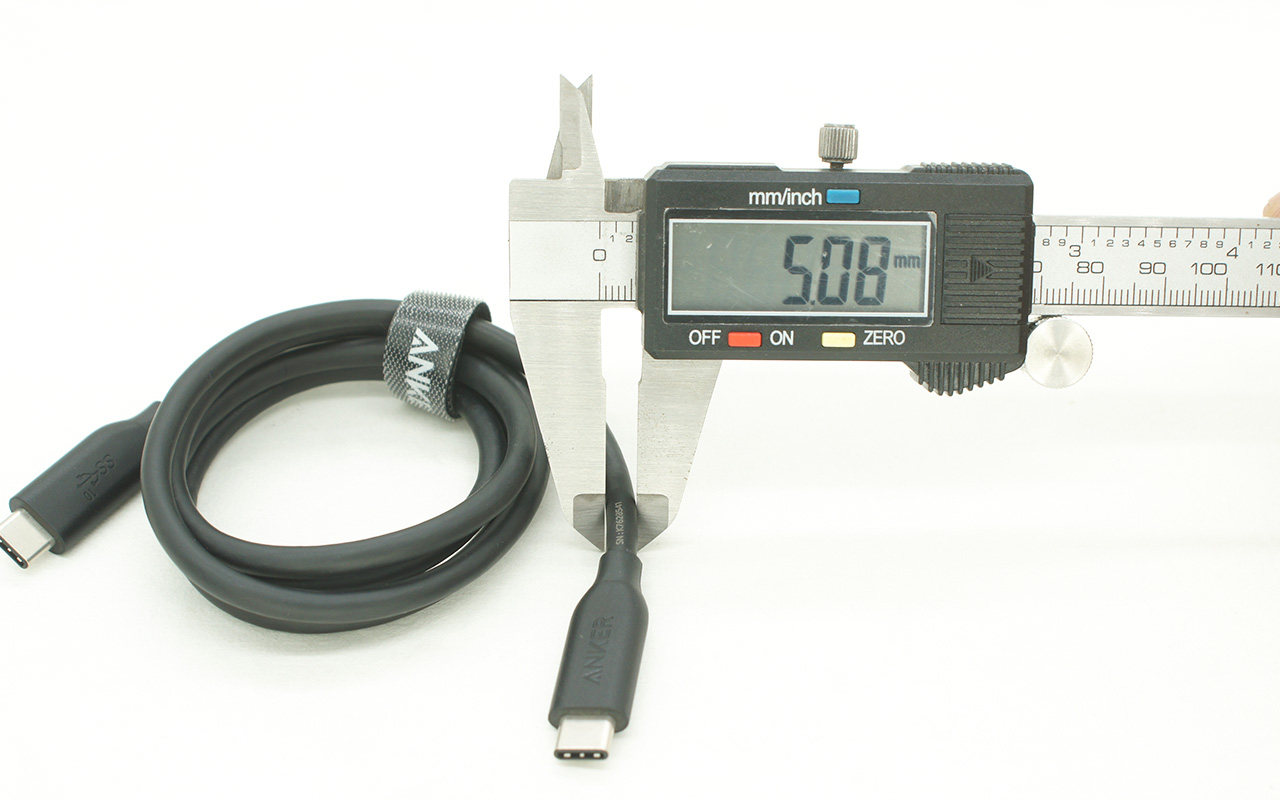

采用TPE材质,手感柔和舒适,线直径较粗,5.08mm。

0.9米Anker Powerline II USB-C 转 USB-C 3.1 Gen 2 数据线拆解报告 被动式20G 4K 60hz音视频 芳纶纤维二代Switch 充电线 A8185

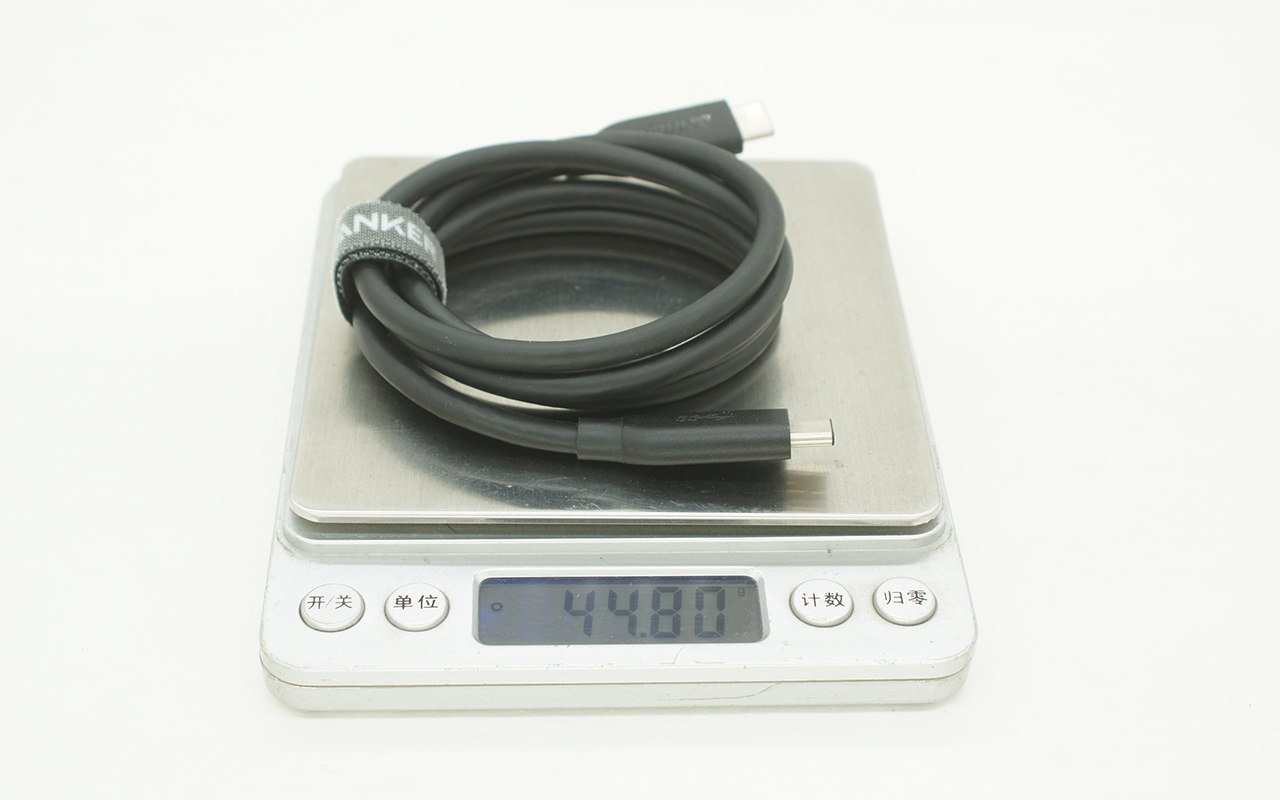

重量44.80g 中规中矩。

0.9米Anker Powerline II USB-C 转 USB-C 3.1 Gen 2 数据线拆解报告 被动式20G 4K 60hz音视频 芳纶纤维二代Switch 充电线 A8185

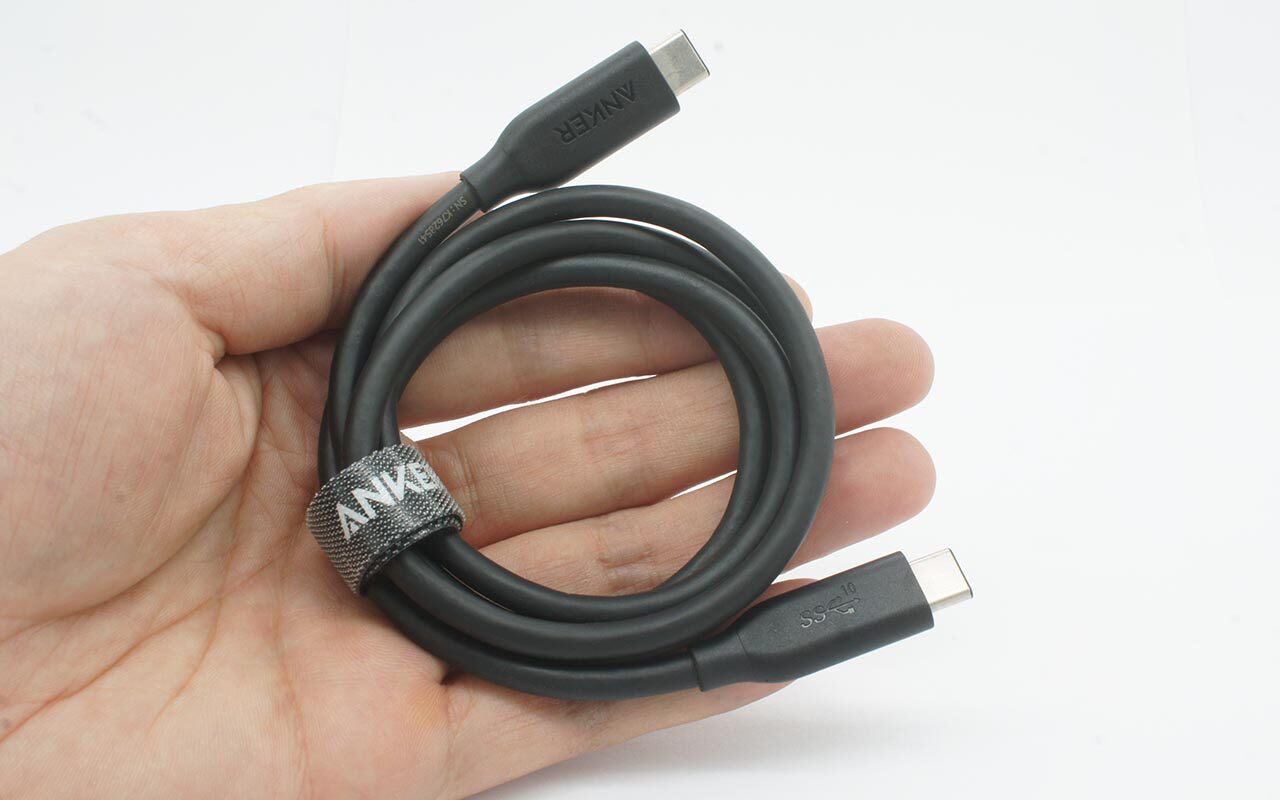

习惯性手抓特写,成年人手掌和线可以形成一个参照。

0.9米Anker Powerline II USB-C 转 USB-C 3.1 Gen 2 数据线拆解报告 被动式20G 4K 60hz音视频 芳纶纤维二代Switch 充电线 A8185

大品牌的做工和细节,内行人一般看看就明白,不吹不黑!右侧SN: K7628541 也不清楚代表啥意思。

0.9米Anker Powerline II USB-C 转 USB-C 3.1 Gen 2 数据线拆解报告 被动式20G 4K 60hz音视频 芳纶纤维二代Switch 充电线 A8185

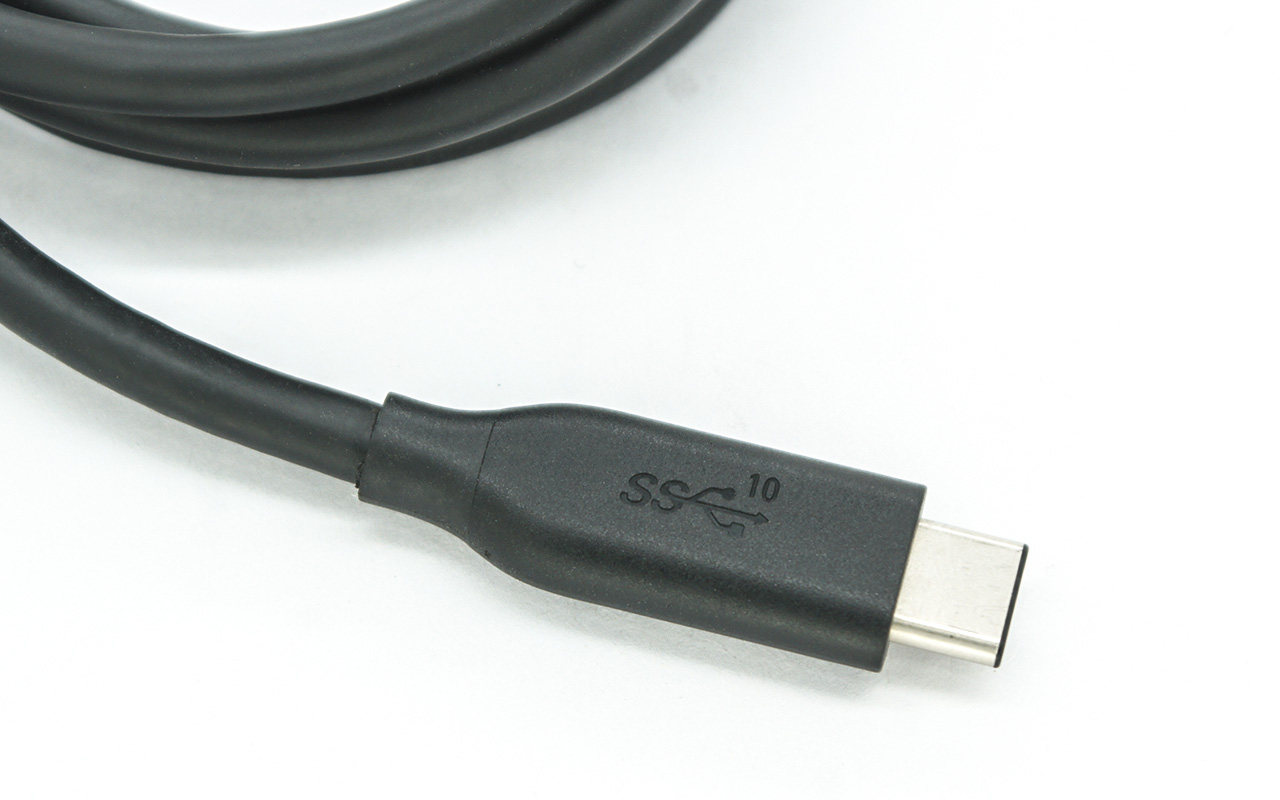

线的一头SS 10g 标志。

0.9米Anker Powerline II USB-C 转 USB-C 3.1 Gen 2 数据线拆解报告 被动式20G 4K 60hz音视频 芳纶纤维二代Switch 充电线 A8185

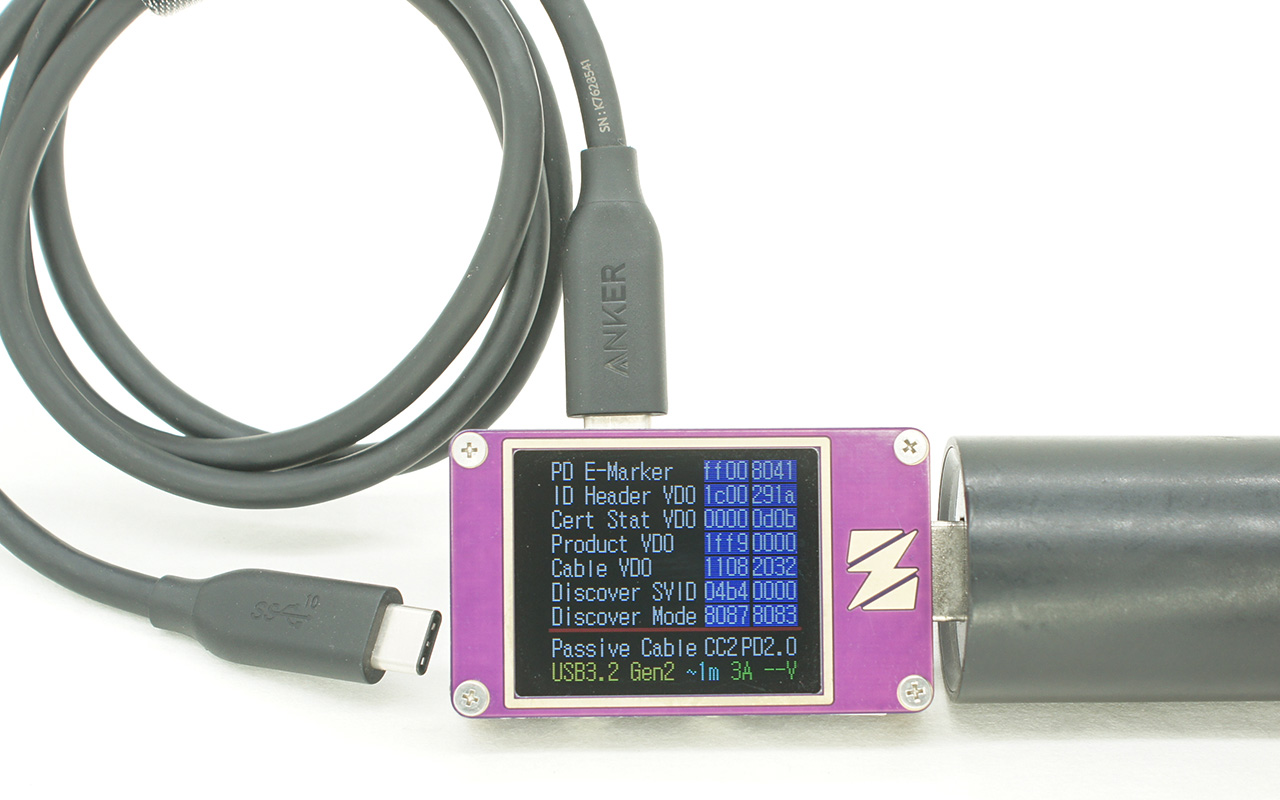

打表验证一下E-marker 芯片,显示被动式支持PD2.0快充协议, USB3.2 GEN 2 1米 3A 的电流。

0.9米Anker Powerline II USB-C 转 USB-C 3.1 Gen 2 数据线拆解报告 被动式20G 4K 60hz音视频 芳纶纤维二代Switch 充电线 A8185

内阻仅0.0481欧, 电流压降可达6.5A 。

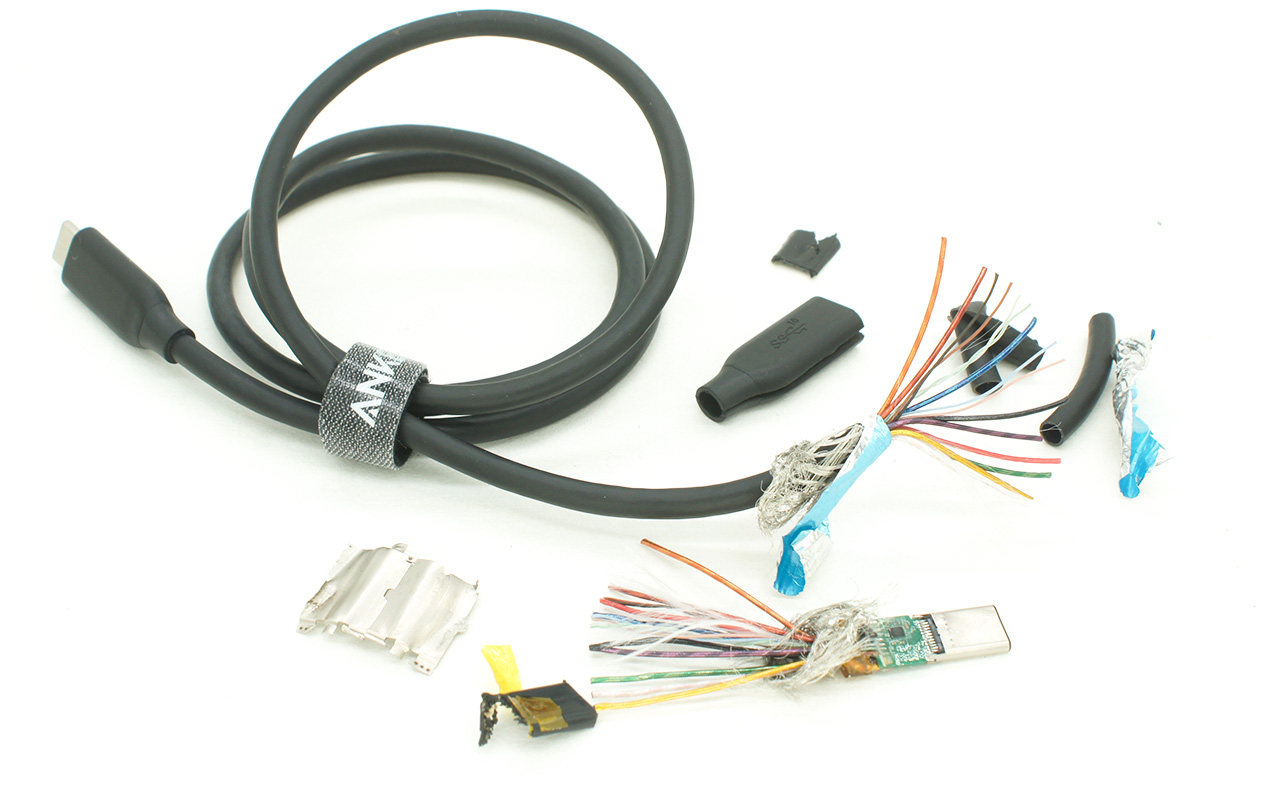

拆解:

0.9米Anker Powerline II USB-C 转 USB-C 3.1 Gen 2 数据线拆解报告 被动式20G 4K 60hz音视频 芳纶纤维二代Switch 充电线 A8185

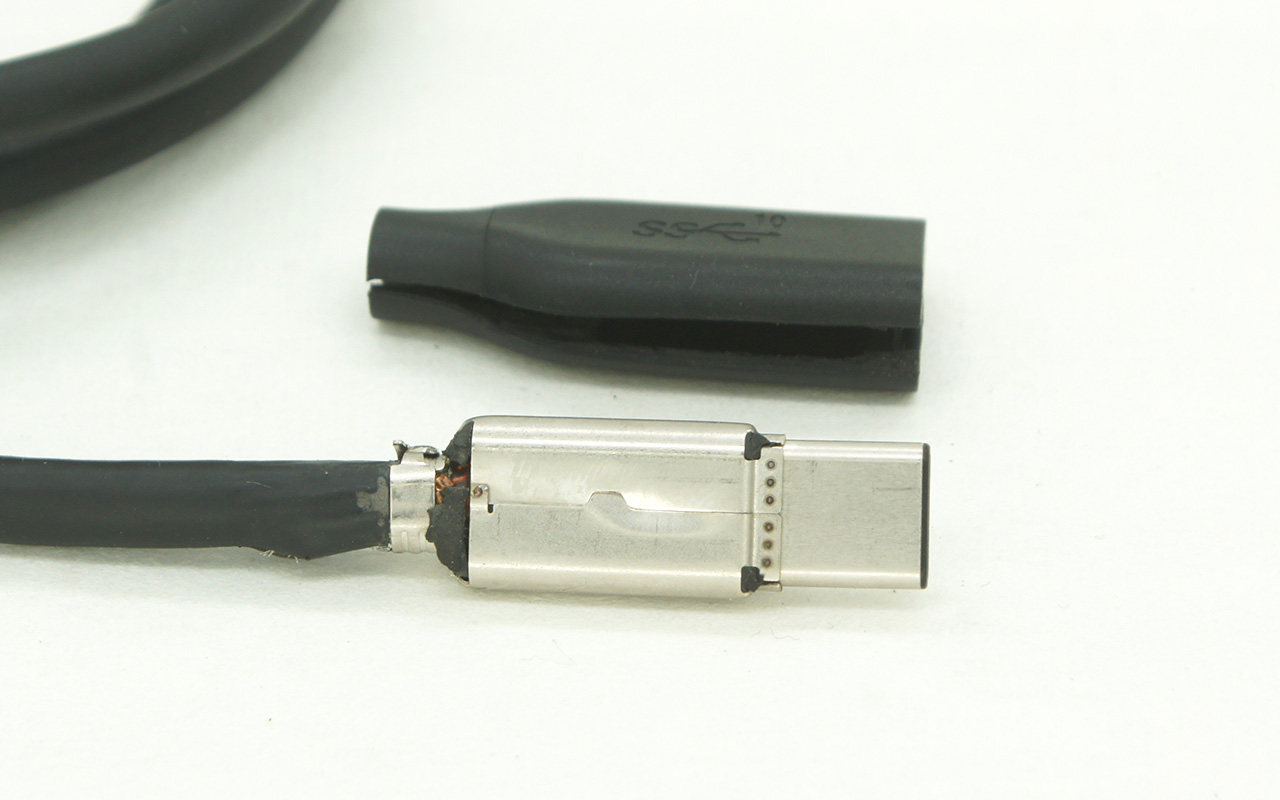

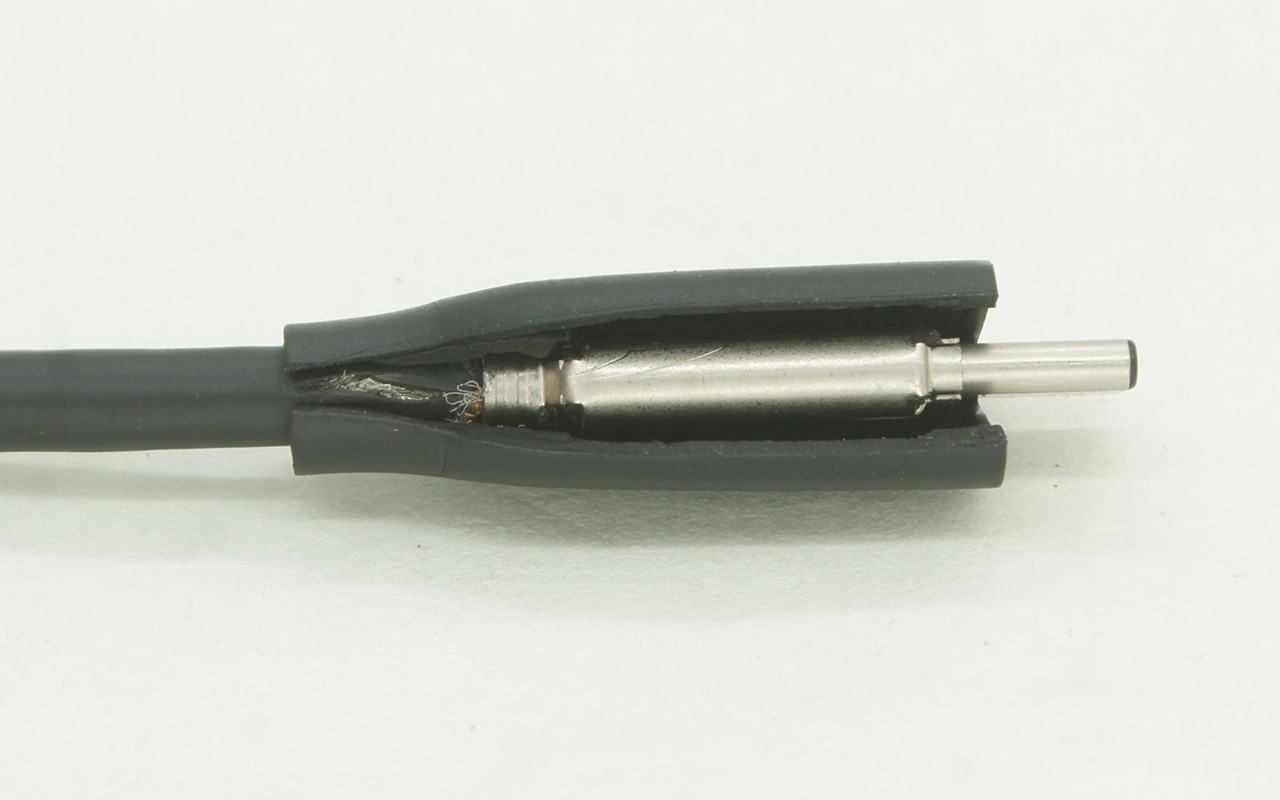

美工刀划开侧面,完整剥离出来。

0.9米Anker Powerline II USB-C 转 USB-C 3.1 Gen 2 数据线拆解报告 被动式20G 4K 60hz音视频 芳纶纤维二代Switch 充电线 A8185

内部金属屏蔽罩。

0.9米Anker Powerline II USB-C 转 USB-C 3.1 Gen 2 数据线拆解报告 被动式20G 4K 60hz音视频 芳纶纤维二代Switch 充电线 A8185

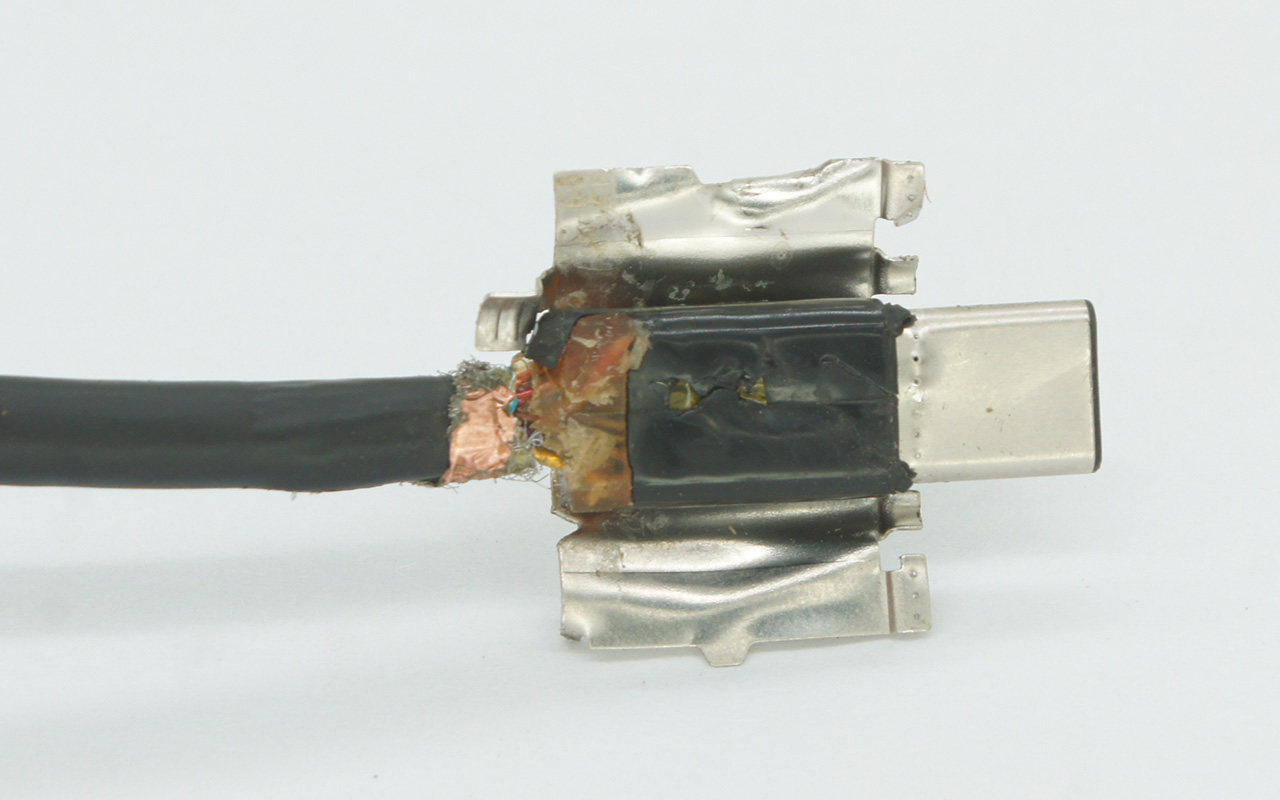

继续用尖锥钳剪开。黑色防水防潮胶水浇筑。

0.9米Anker Powerline II USB-C 转 USB-C 3.1 Gen 2 数据线拆解报告 被动式20G 4K 60hz音视频 芳纶纤维二代Switch 充电线 A8185

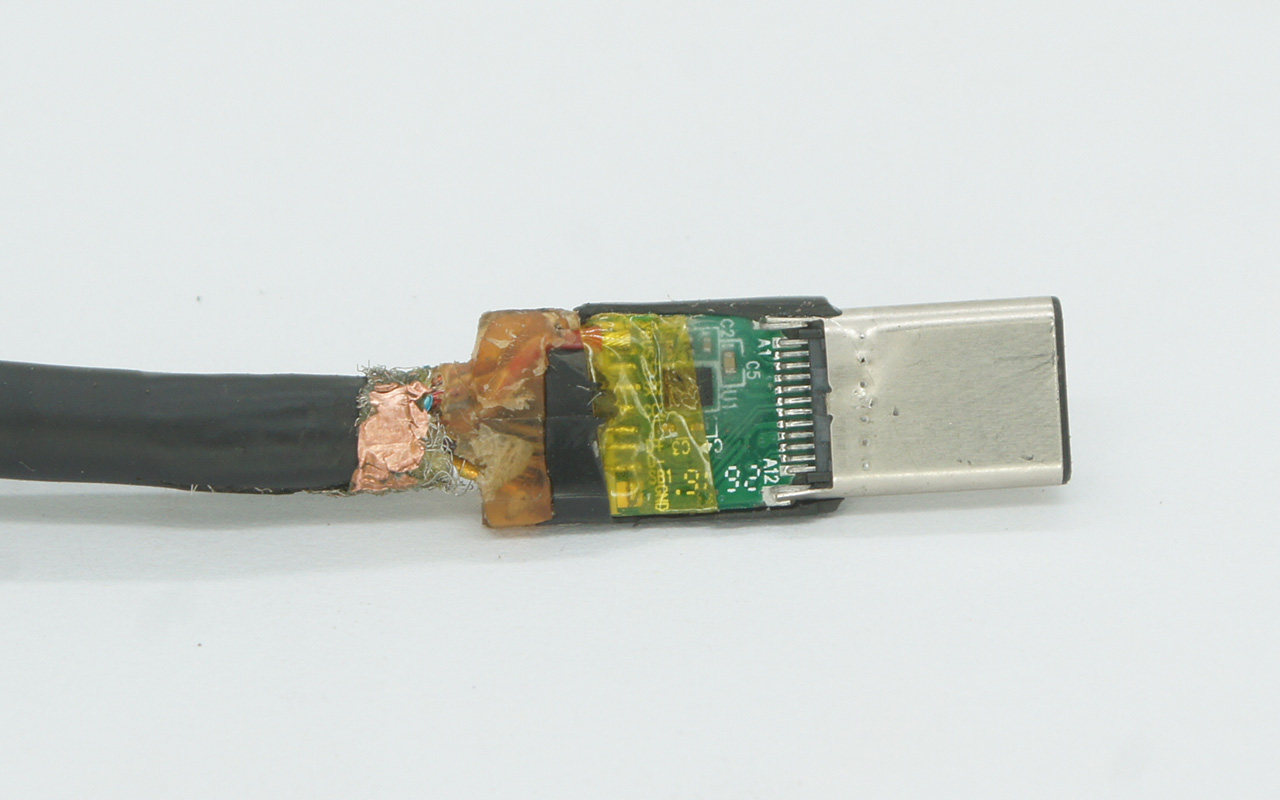

划拉掉黑色胶,内部看到E-MARKER 芯片,还有一层黄色保护膜。

0.9米Anker Powerline II USB-C 转 USB-C 3.1 Gen 2 数据线拆解报告 被动式20G 4K 60hz音视频 芳纶纤维二代Switch 充电线 A8185

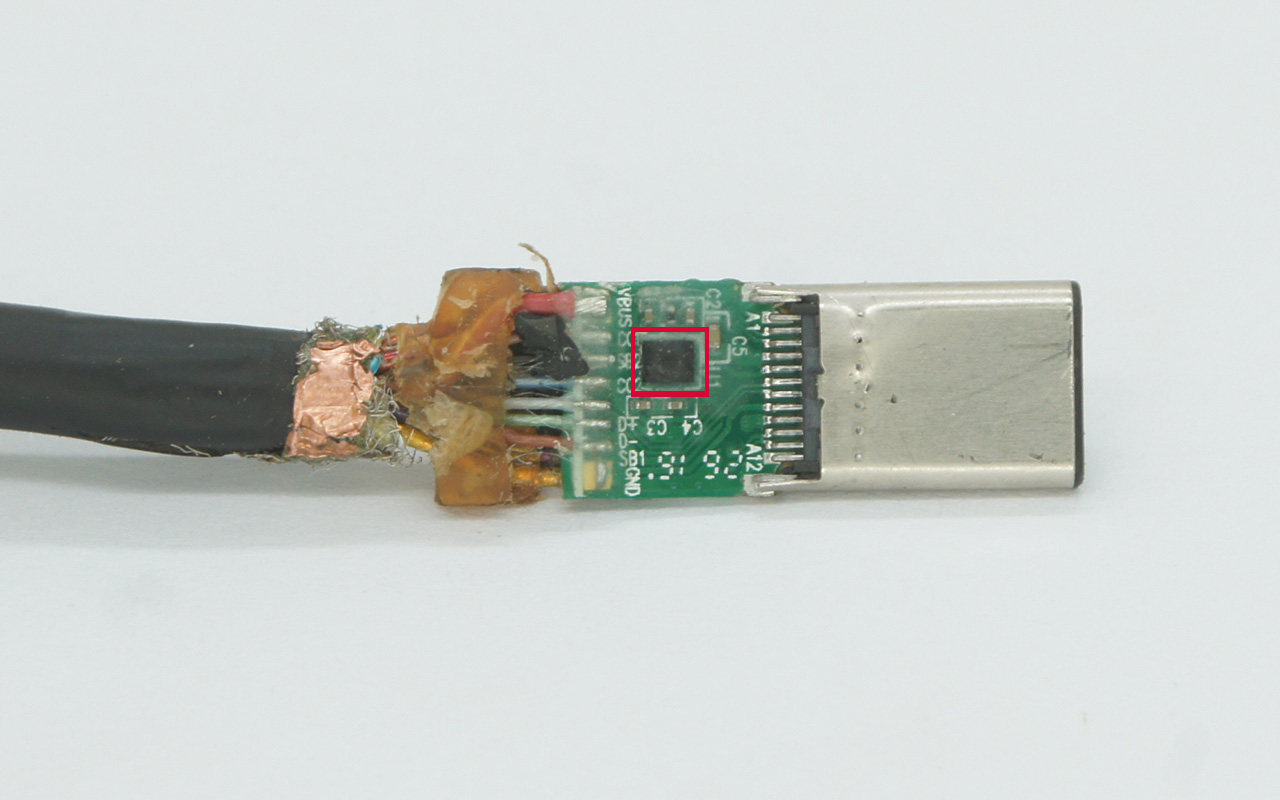

红色方框内e-marker 芯片,内部记录了线缆的识别号,快充协议,生产信息等。

0.9米Anker Powerline II USB-C 转 USB-C 3.1 Gen 2 数据线拆解报告 被动式20G 4K 60hz音视频 芳纶纤维二代Switch 充电线 A8185

同样浇筑了固态透明胶,LX6072(REV1.1) 可以看到就是立讯精密代工的产品。焊点饱满工整,大厂的做工真不要吹,口碑一直在线。

0.9米Anker Powerline II USB-C 转 USB-C 3.1 Gen 2 数据线拆解报告 被动式20G 4K 60hz音视频 芳纶纤维二代Switch 充电线 A8185

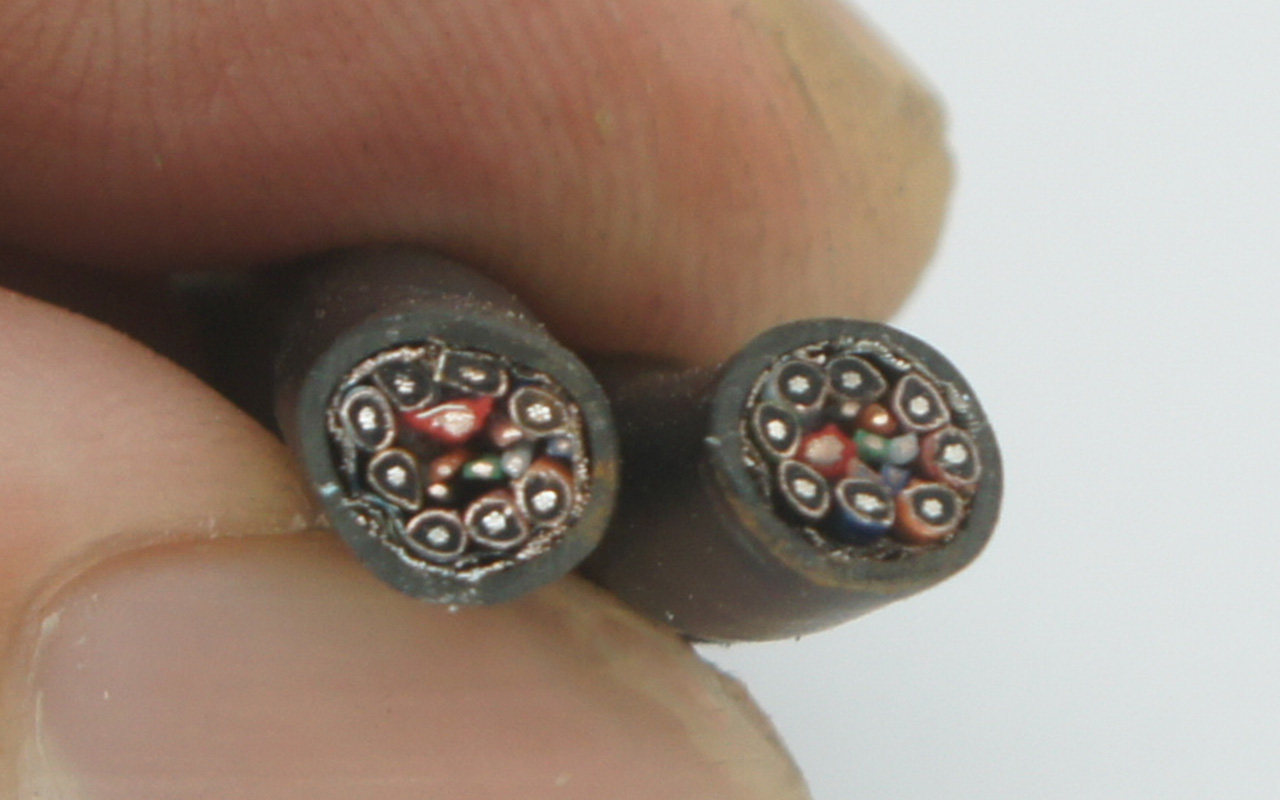

忽略劳动人民的手,看线缆横截面吧。

0.9米Anker Powerline II USB-C 转 USB-C 3.1 Gen 2 数据线拆解报告 被动式20G 4K 60hz音视频 芳纶纤维二代Switch 充电线 A8185

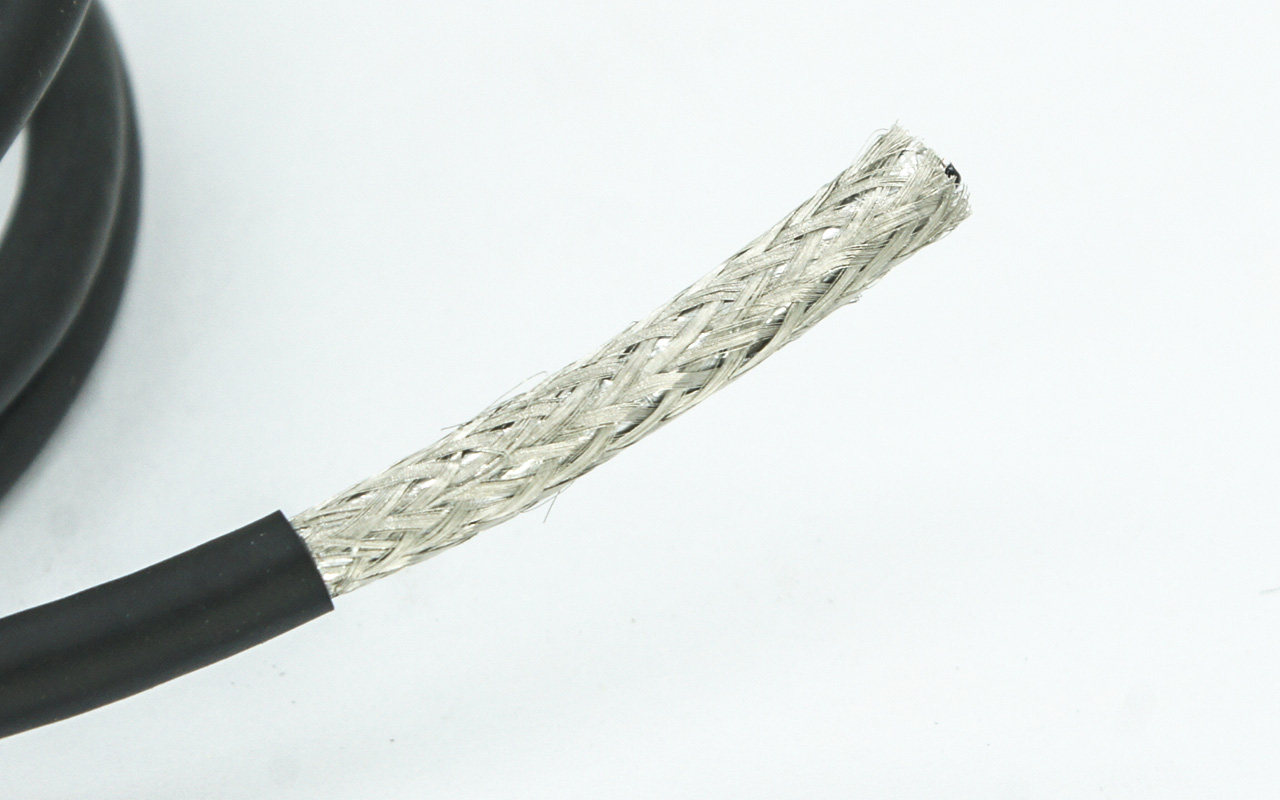

剥掉外面TPE ,内部的金属防拉层和屏蔽层绵密厚实。

0.9米Anker Powerline II USB-C 转 USB-C 3.1 Gen 2 数据线拆解报告 被动式20G 4K 60hz音视频 芳纶纤维二代Switch 充电线 A8185

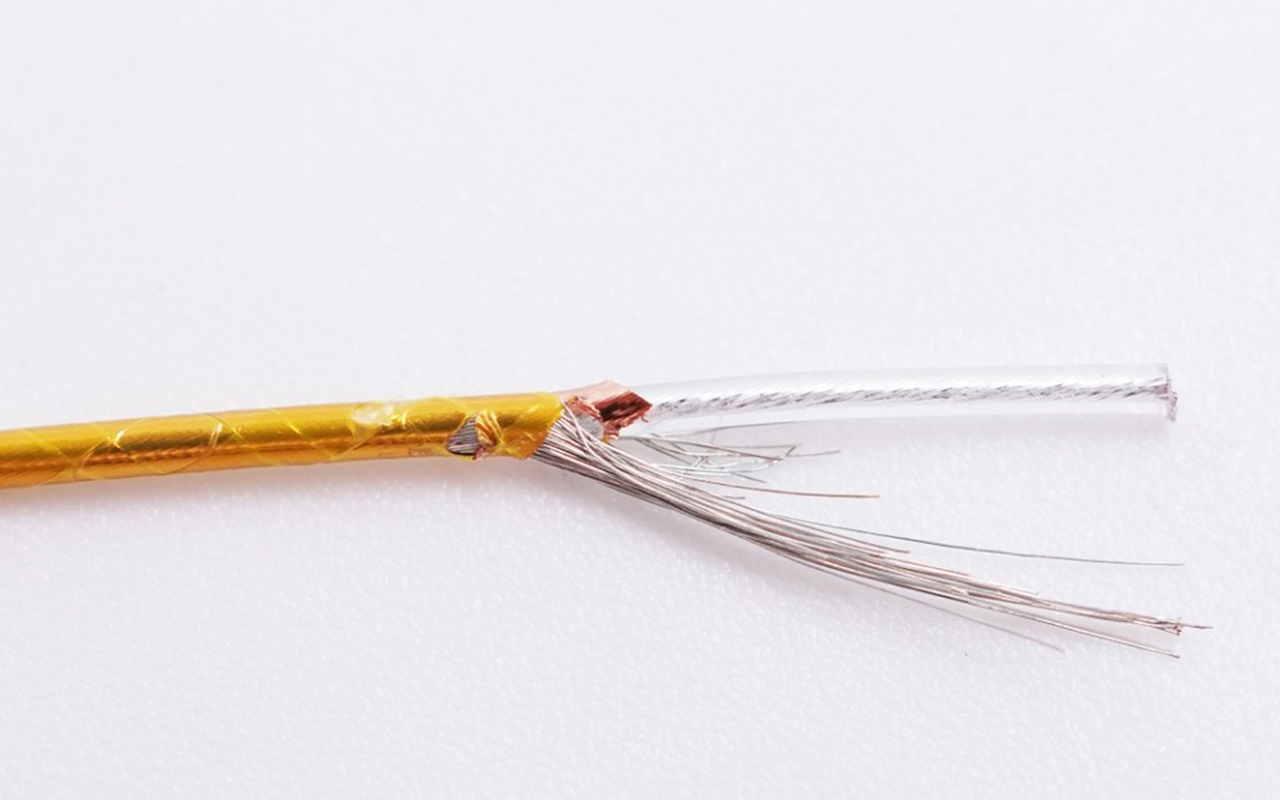

内部的线缆特写,粗的里面还包裹有细的线。

0.9米Anker Powerline II USB-C 转 USB-C 3.1 Gen 2 数据线拆解报告 被动式20G 4K 60hz音视频 芳纶纤维二代Switch 充电线 A8185

ANKER 在全球范围有这么多追随者,并不是偶然,魔鬼都藏在细节里!

0.9米Anker Powerline II USB-C 转 USB-C 3.1 Gen 2 数据线拆解报告 被动式20G 4K 60hz音视频 芳纶纤维二代Switch 充电线 A8185

大几十块就没有了,宝宝得多卖多少才能回来这条线的成本,心痛了一把啊!拆解到这里,是什么货,质量如何,大家都有自己的客观判断,宝宝并不生产,只是一个草根搬运工,别家都是美图PS,宝宝坚持用实物拍摄和拆解展现产品,希望能帮到您挑到满意的产品,如果您收到货使用上遇到了什么问题,请您及时联系宝宝处理,切勿随意中差评,感谢!

附录:完全兼容的设备。

iPad Pro 2020/2019/2018。

三星 10/10 +/9/8。

三星 S8 / S8 + / S9 / S9 + / S10 / S10 + / S10e。

谷歌像素 3/谷歌 Nexus 6P。

任天堂开关

华为Matebook

MacBook Pro (2020/2019/2018/2017/2016) 13,3″

MacBook Air 2020/2019/2018。

兼容设备(上传速度有限)

谷歌 Nexus 5X。

MacBook Pro (2020/2019/2018/2017/2016) 15.4”

Lumia 950LG G5 / G6 / G7。

LG V20/ V30+/ V40。

华为 Mate20/Mate20 Pro/P30/P30 Pro。

小米5

联想 IdeaPad 720S 13 黑色扬声器

不兼容的设备

– 华为伴侣 9/P10

– 摩托Z / Z力
