华硕USB-C转3.5mm耳机转接头拆解 DAC转接器音频转接线MU3C-AD(M)  type-c to audio jack dongle MECA14025-0024 ESS 9260Q Hi-Res AUDIO认证

少量到货全新工厂库存,单个PE透明袋封装,ASUS Part number : MU3C-AD(M) MECA14025-0024,作为外置USB C TO 3.5MM DAC音频转换头,标配于20~22年华硕Zenbook Flip UX363EA ZenBook S (UX393) ZenBook 13 UX325 UX371EA等超薄笔记本电脑。查询了官网,得知这款DAC数字解码声卡具备以下特性:

  • 配备AI 降噪麦克风技术、MQA 渲染技术、
  • 使用广受好评的ESS专利32位超流II,ESS 9260Q QUAD DAC™晶片。
  • 麦克风检测与麦克风和按钮检测,支持线控音量调节,录音 ,串话补偿。
  • Hi-Res Audio 认证,支持多达32位384kHzPCM和DSD256音频数据。
  • ESS已获得专利的时域抖动消噪技术。(解决底噪困扰)
  •  兼容 PC、移动手机,平板设备和笔记本电脑,以及带Type c接口台式桌面电脑,一体机,下拉有拆解!

关键词:题外话 外观拆解 常见问答

题外话:

华硕USB-C转3.5mm耳机转接头拆解 DAC转接器音频转接线MU3C-AD(M)  type-c to audio jack dongle MECA14025-0024  ESS 9260Q Hi-Res AUDIO认证

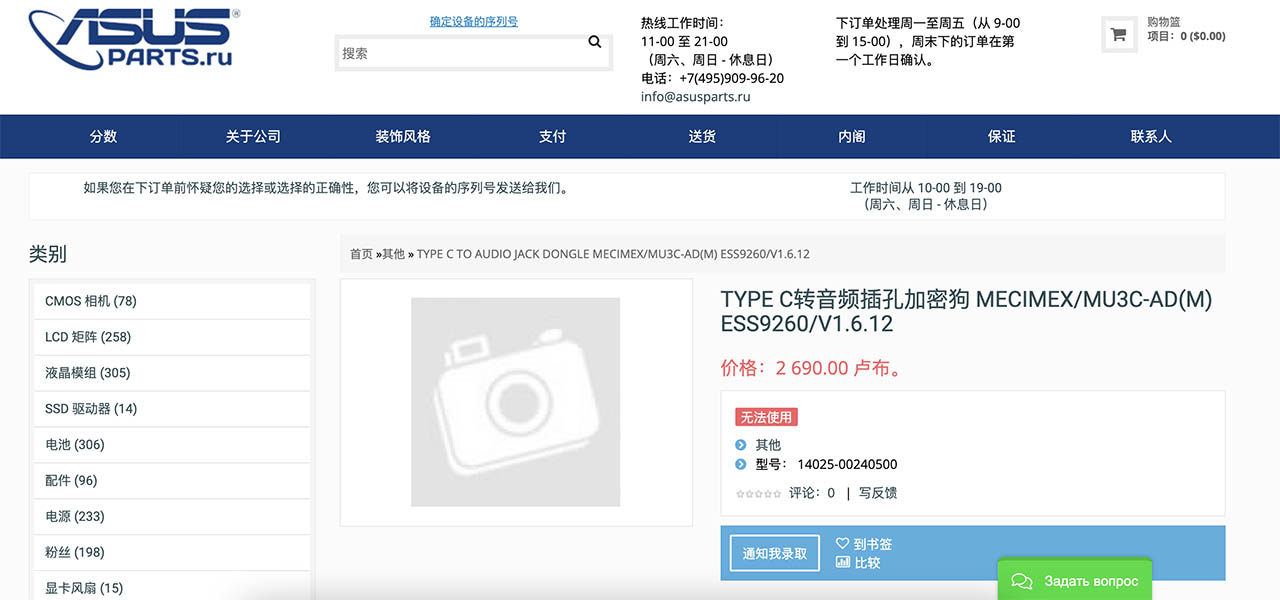

这个不清楚是不是ASUS 俄罗斯官网,售价2690卢布,折合当前汇率折合人民币325元。有兴趣的朋友可以自行验证:https://asusparts.ru/prochee/type-c-audio-jack-dongle-mecimexmu3c-adm-ess9260v1612-14025

华硕USB-C转3.5mm耳机转接头拆解 DAC转接器音频转接线MU3C-AD(M)  type-c to audio jack dongle MECA14025-0024  ESS 9260Q Hi-Res AUDIO认证

插到宝宝自己用的Macbook Air ,识别出ASUS USB DAC ,芯片生产企业ESS。

外观:

华硕USB-C转3.5mm耳机转接头拆解 DAC转接器音频转接线MU3C-AD(M)  type-c to audio jack dongle MECA14025-0024  ESS 9260Q Hi-Res AUDIO认证

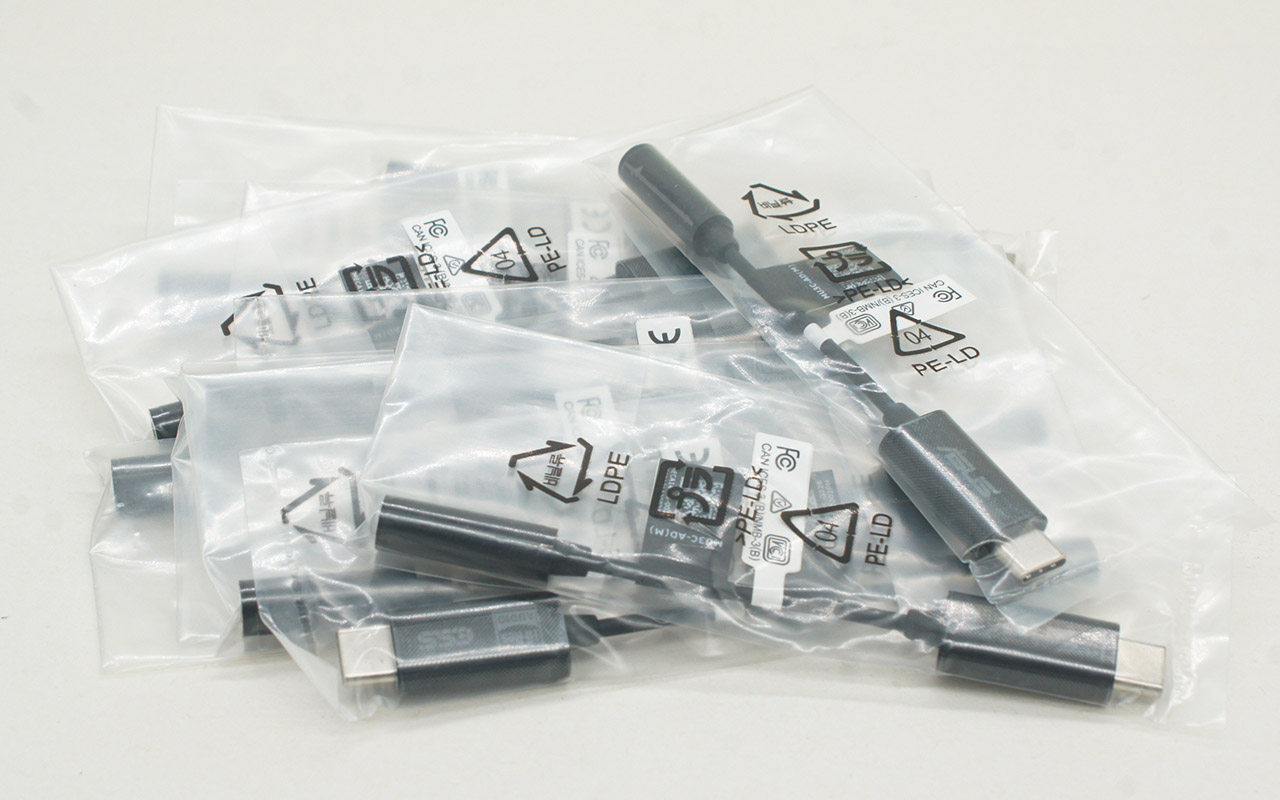

到货包装都有单独PE 环保袋包裹,防止运输磨损。

华硕USB-C转3.5mm耳机转接头拆解 DAC转接器音频转接线MU3C-AD(M)  type-c to audio jack dongle MECA14025-0024  ESS 9260Q Hi-Res AUDIO认证

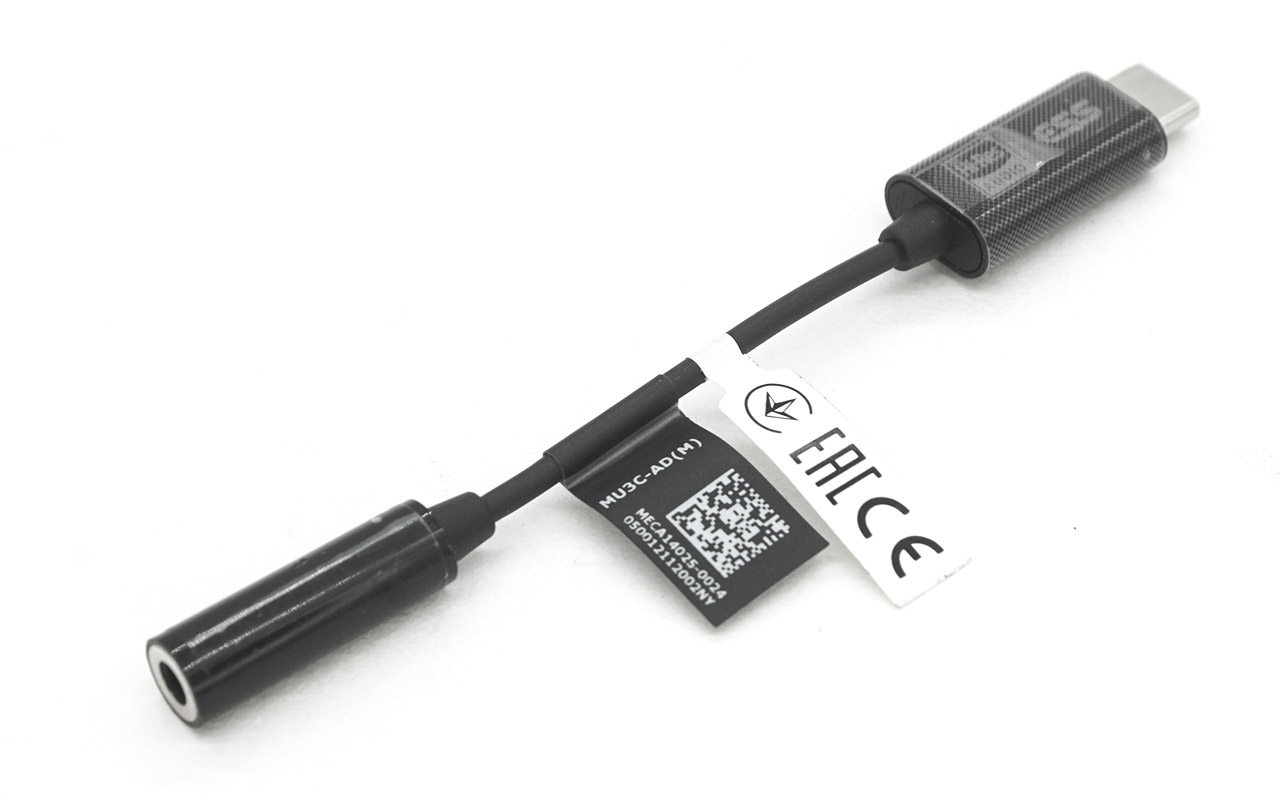

单独拆出来实物拍摄。

华硕USB-C转3.5mm耳机转接头拆解 DAC转接器音频转接线MU3C-AD(M)  type-c to audio jack dongle MECA14025-0024  ESS 9260Q Hi-Res AUDIO认证

注意两侧接口都有保护膜包裹,建议使用时保留。这种烤漆面板如果没有保护膜,就变成指纹收集器。

华硕USB-C转3.5mm耳机转接头拆解 DAC转接器音频转接线MU3C-AD(M)  type-c to audio jack dongle MECA14025-0024  ESS 9260Q Hi-Res AUDIO认证

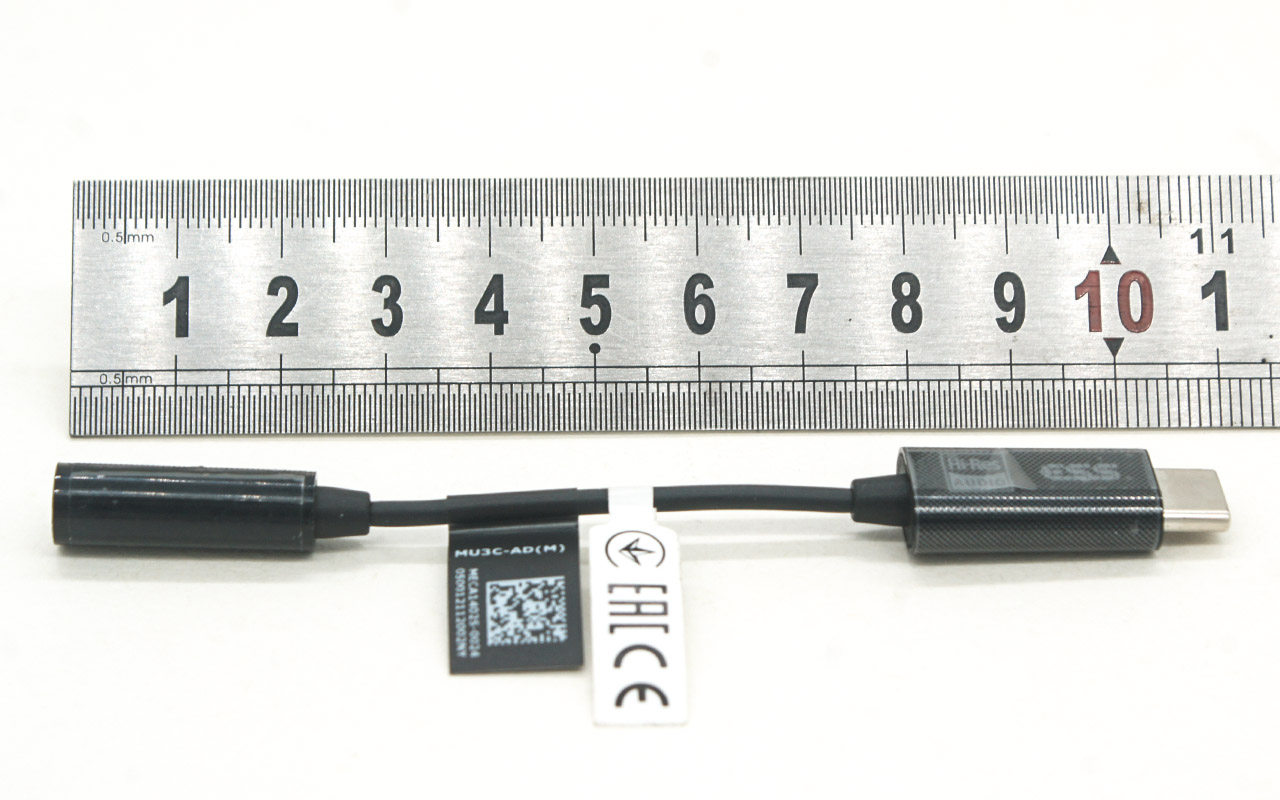

长度10厘米样子。短小便携,很适合手机,平板,笔记本电脑使用,出差也携带方便。

华硕USB-C转3.5mm耳机转接头拆解 DAC转接器音频转接线MU3C-AD(M)  type-c to audio jack dongle MECA14025-0024  ESS 9260Q Hi-Res AUDIO认证

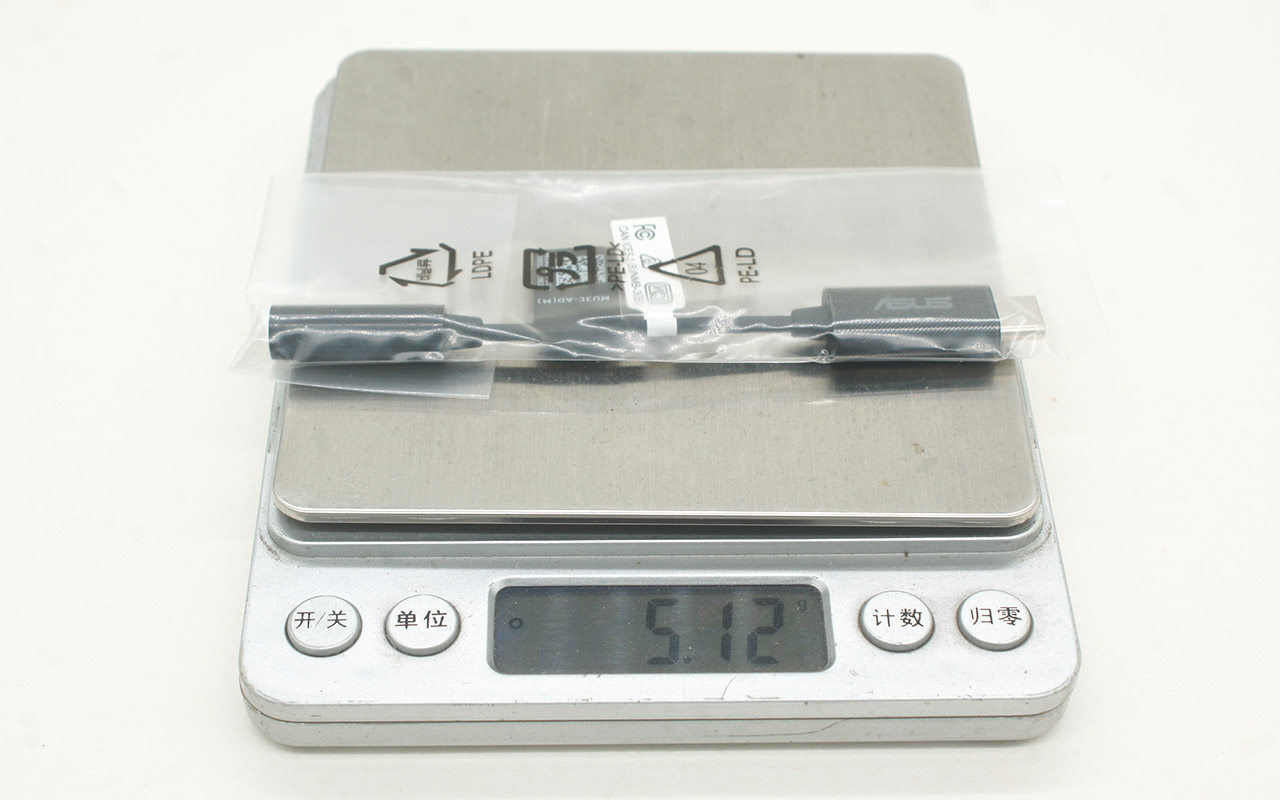

重量5.12克,连包装。

华硕USB-C转3.5mm耳机转接头拆解 DAC转接器音频转接线MU3C-AD(M)  type-c to audio jack dongle MECA14025-0024  ESS 9260Q Hi-Res AUDIO认证

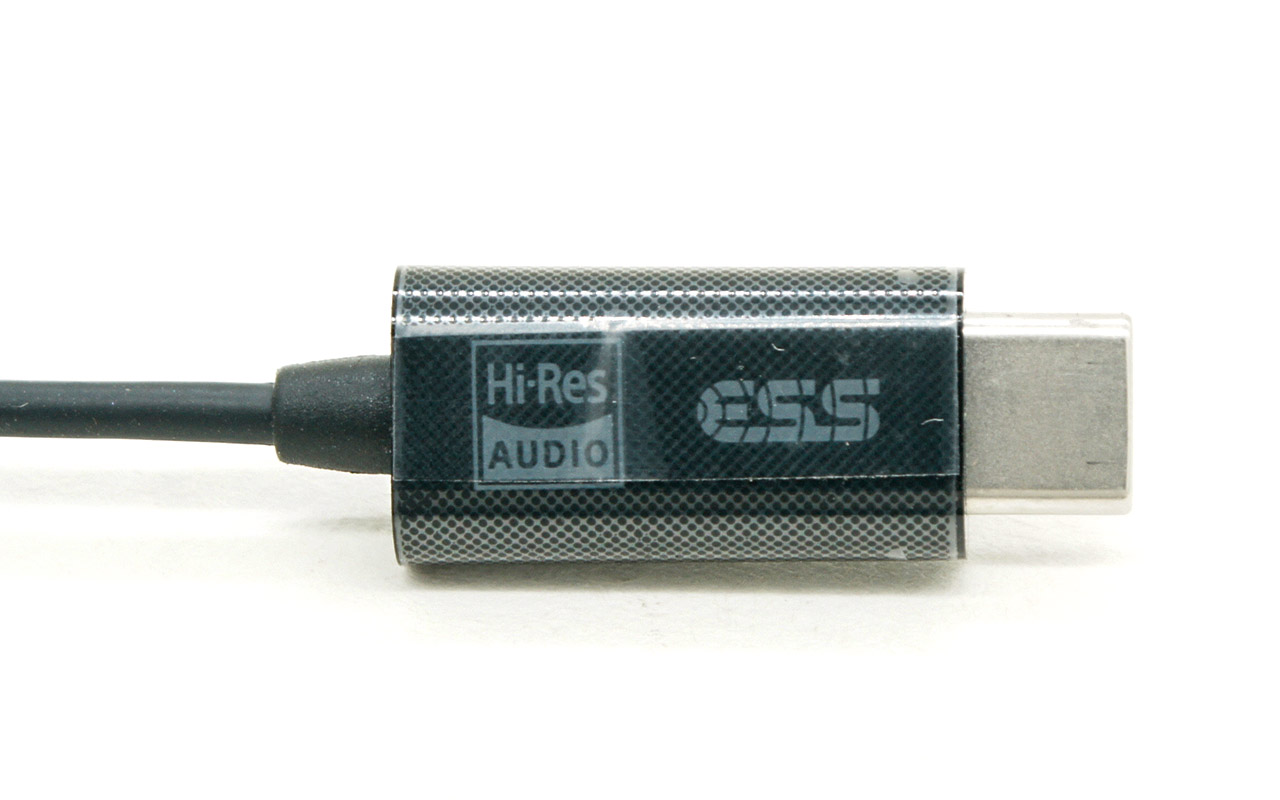

接口上的保护膜拍摄。

华硕USB-C转3.5mm耳机转接头拆解 DAC转接器音频转接线MU3C-AD(M)  type-c to audio jack dongle MECA14025-0024  ESS 9260Q Hi-Res AUDIO认证

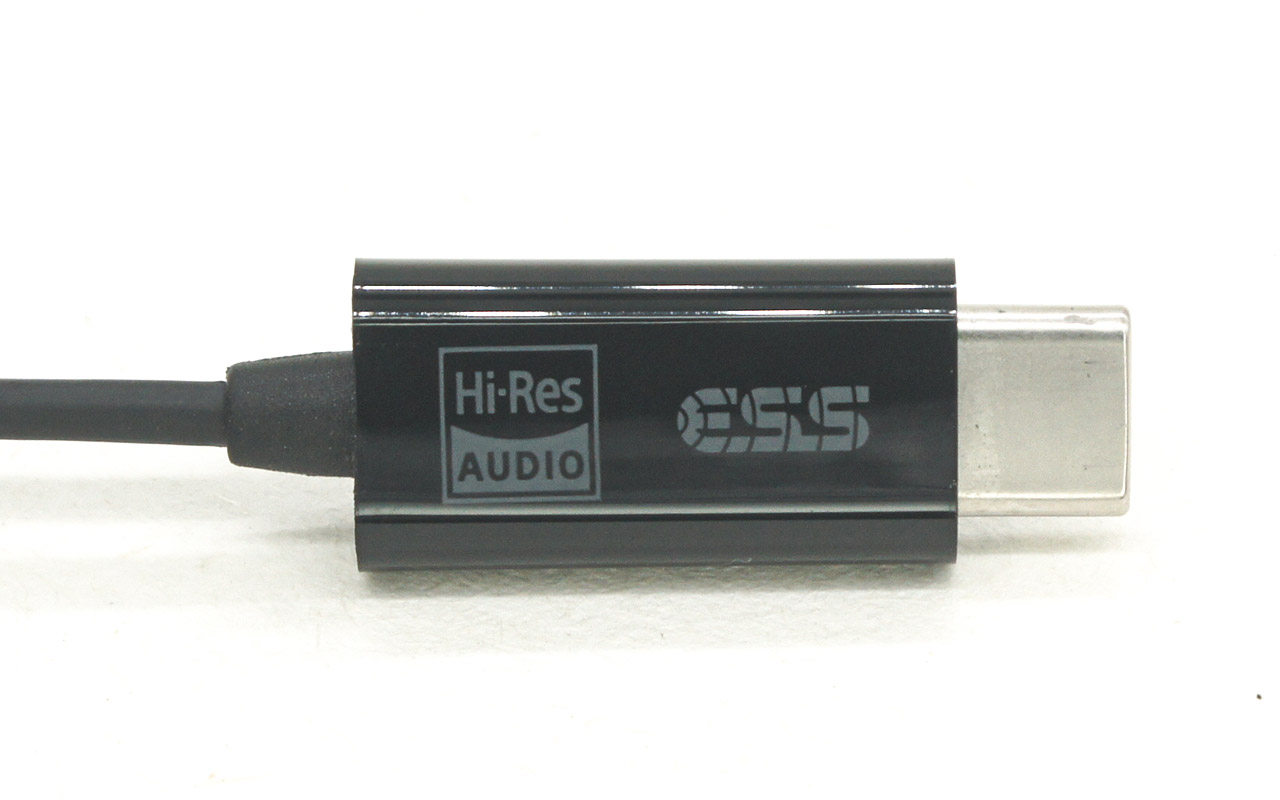

撕掉膜的对比,Hi-Res Audio 认证标志,宝宝的理解是:Hi-Res 高解析音频是一种无损音频,它在声音上力求最大程度还原源声,其音质表现高于 CD Mp3 ,用数字表示吧,Mp3 音频流320kbps, CD标准44.1khz,16bit, 码率计算公式是44.1KHZ(采样率)16(编码位数)*2(双声道)=1411.2kbps, 差不多是MP34.4倍, 而Hi-Res的码率则为96K*24*2=4608Kbps ,差不多是CD的3.2倍。

华硕USB-C转3.5mm耳机转接头拆解 DAC转接器音频转接线MU3C-AD(M)  type-c to audio jack dongle MECA14025-0024  ESS 9260Q Hi-Res AUDIO认证

说人话,就是Hi-Res标准在相同时间可以传输CD3倍数据,进而采样率好,位深高,对声波还原度就越自然,音质表现力就更加通透。宝宝实测,玩游戏时时,队友的吆喝声,子弹的呼啸声,脚步声从左到右声场表现能力极其震撼,好几次都吓得分不清现实和游戏。

华硕USB-C转3.5mm耳机转接头拆解 DAC转接器音频转接线MU3C-AD(M)  type-c to audio jack dongle MECA14025-0024  ESS 9260Q Hi-Res AUDIO认证

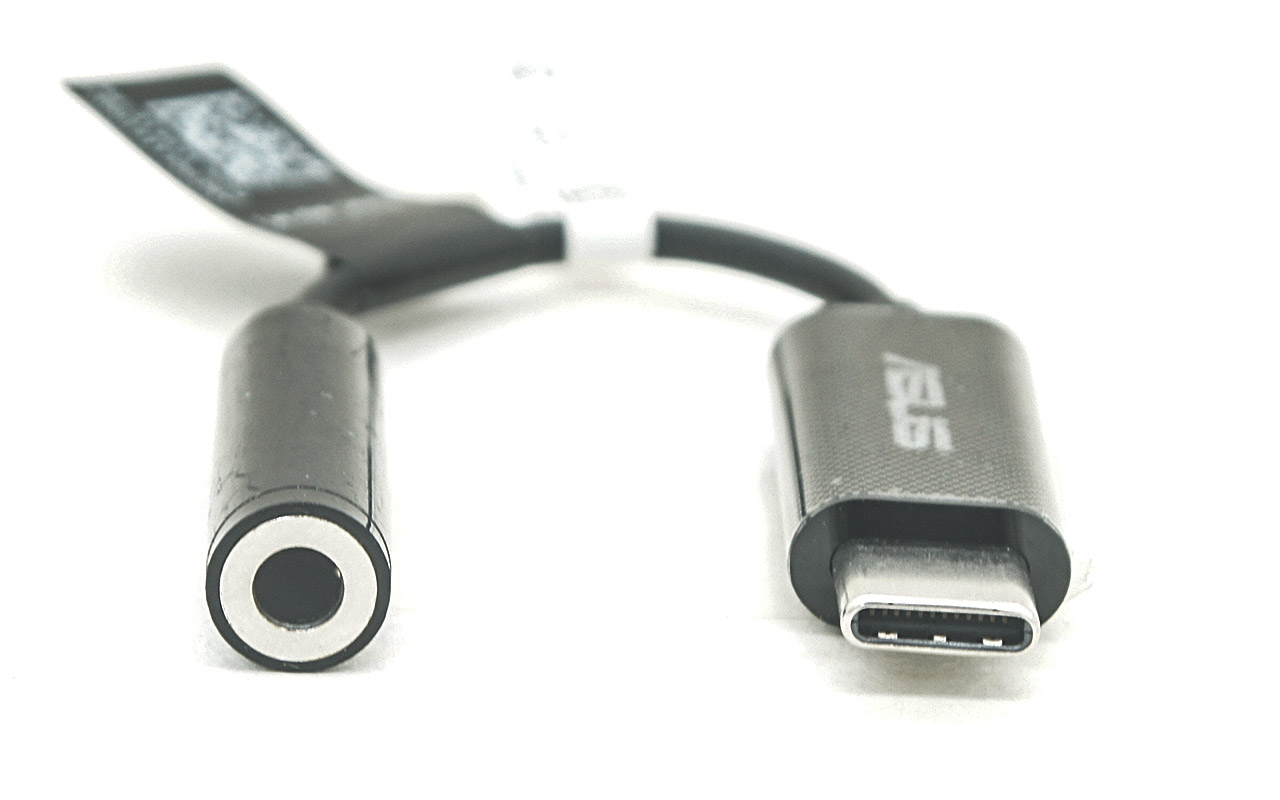

两侧都撕掉保护膜实物拍摄。

拆解

华硕USB-C转3.5mm耳机转接头拆解 DAC转接器音频转接线MU3C-AD(M)  type-c to audio jack dongle MECA14025-0024  ESS 9260Q Hi-Res AUDIO认证

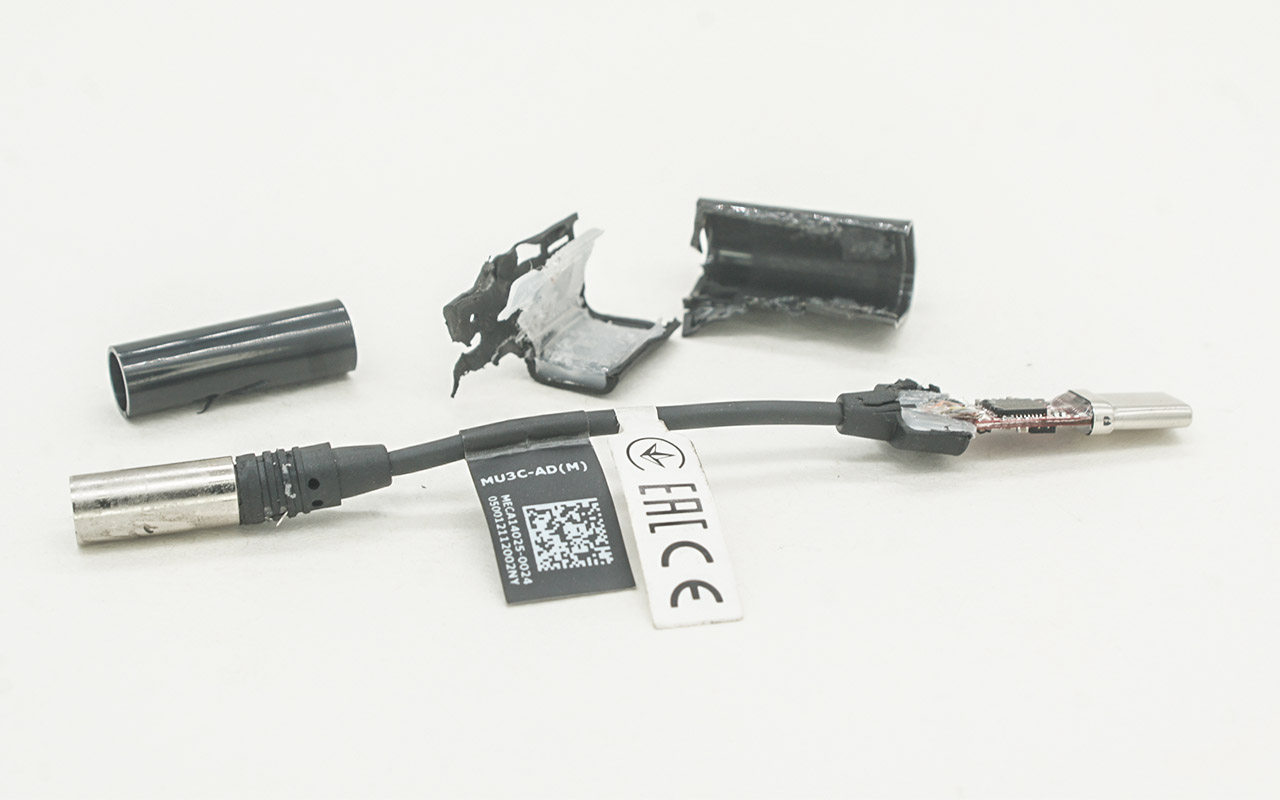

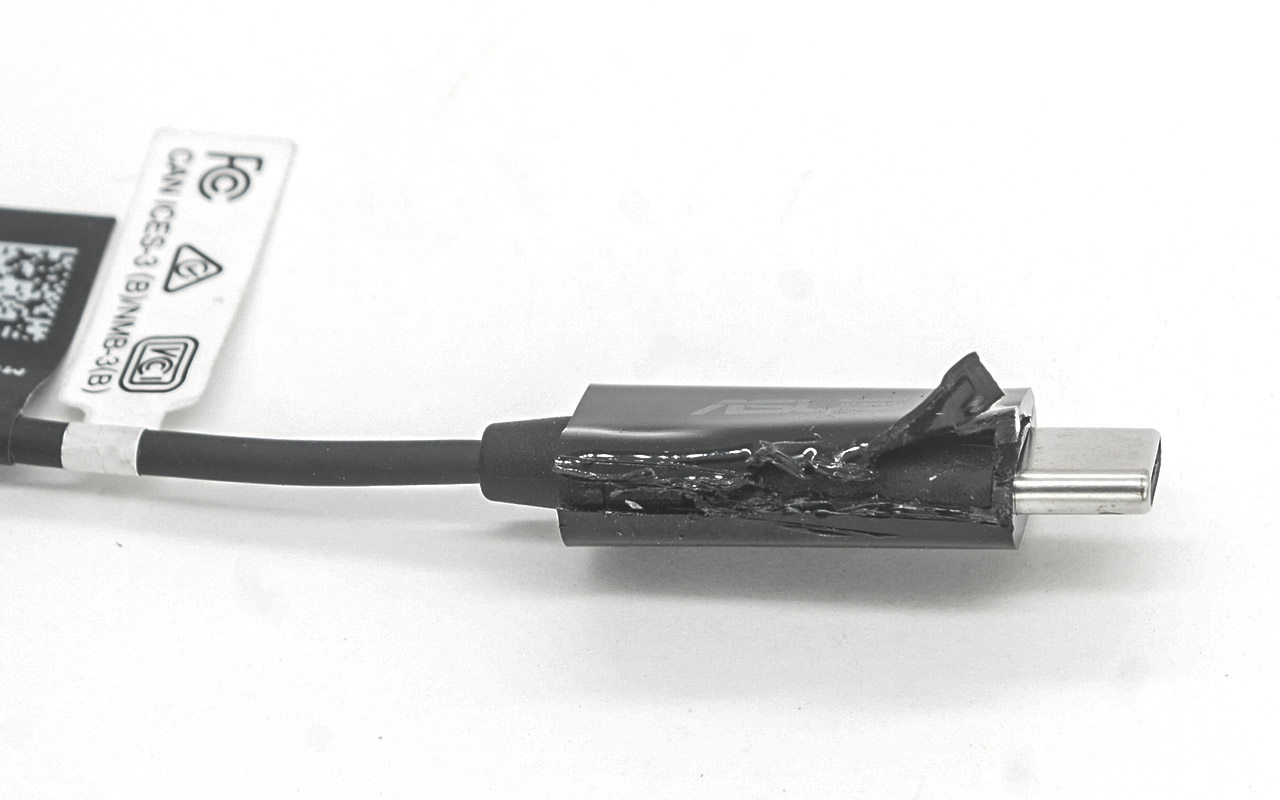

从接口这侧,用美工刀撕开一条口子,PVC+ABS的壳很结实,很难做到无损拆解。

华硕USB-C转3.5mm耳机转接头拆解 DAC转接器音频转接线MU3C-AD(M)  type-c to audio jack dongle MECA14025-0024  ESS 9260Q Hi-Res AUDIO认证

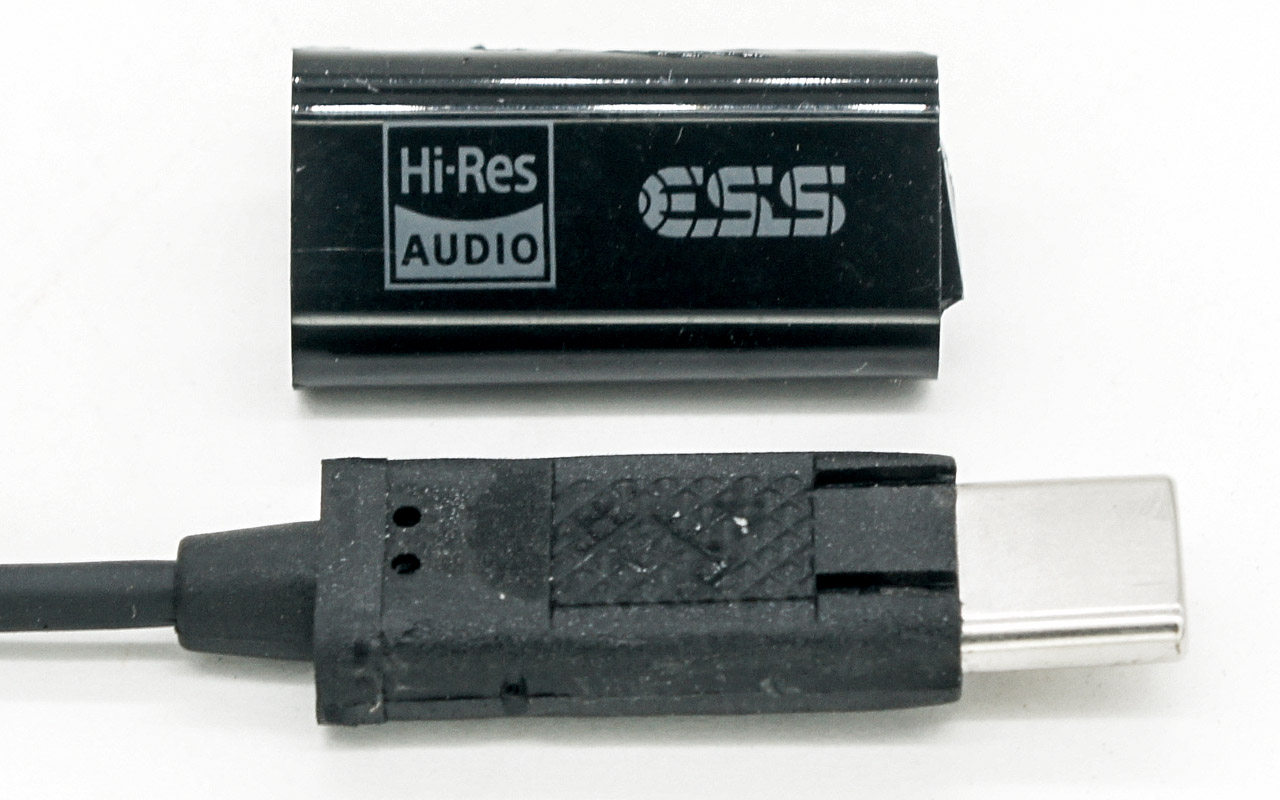

卸掉外层的保护壳,内部有类似橡胶保护层,这一层相对拆起来没有那么费劲。

华硕USB-C转3.5mm耳机转接头拆解 DAC转接器音频转接线MU3C-AD(M)  type-c to audio jack dongle MECA14025-0024  ESS 9260Q Hi-Res AUDIO认证

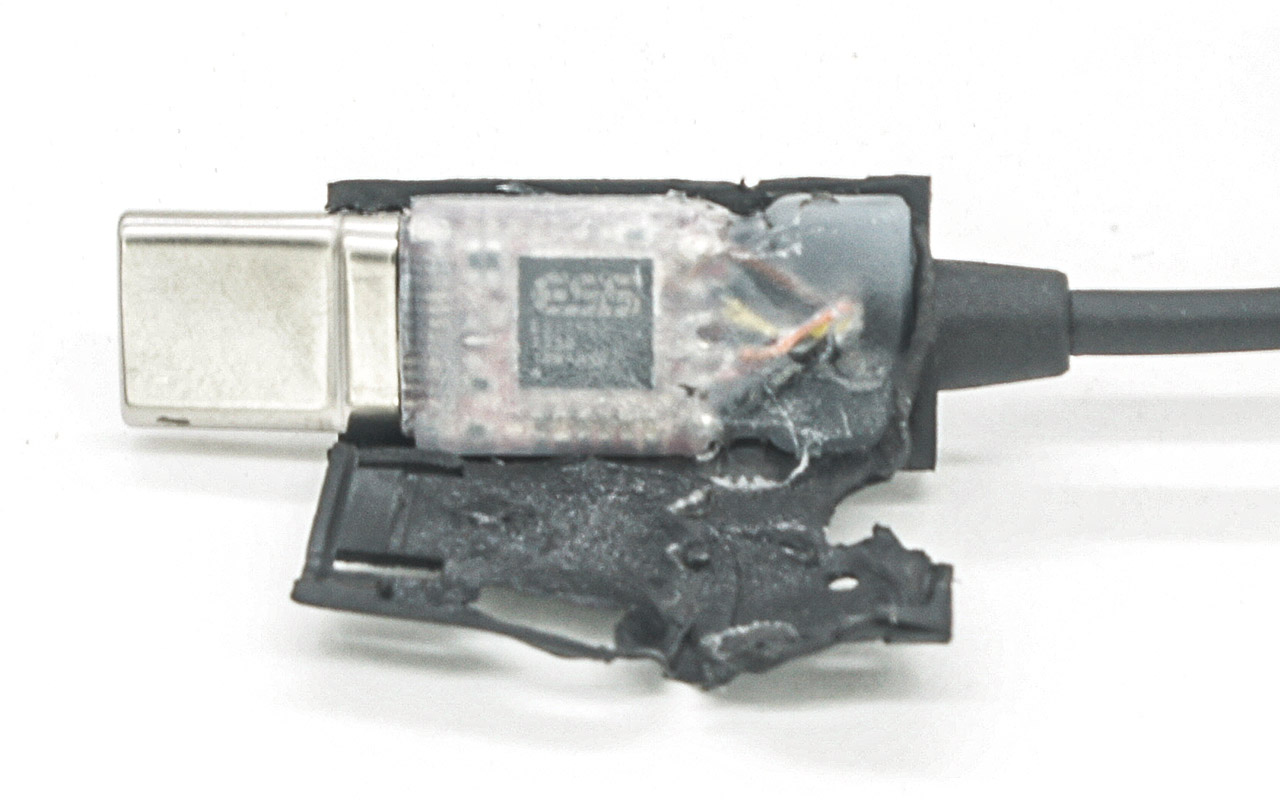

划拉开黑色覆盖层,内部还有一层乳白色密封层,这防水防潮措施良心,ASUS的口碑来源于细节上不惜工本。

华硕USB-C转3.5mm耳机转接头拆解 DAC转接器音频转接线MU3C-AD(M)  type-c to audio jack dongle MECA14025-0024  ESS 9260Q Hi-Res AUDIO认证红色底板PCB还比较少见,ESS 硕大logo , ES9260Q 晶片是一款用于驱动耳机的高性能芯片系统,它具有32位,2通道音频军刀D/a转换器,QUADDAC技术,耳机放大器,USB1.1PHY,集成模拟增益电阻,和模拟PLL。ES9260是为低功耗音频级应用,如手机和数字音乐播放器,消费者应用如USBdac和适配器,以及专业应用如混频器控制台和数字音频工作站。

华硕USB-C转3.5mm耳机转接头拆解 DAC转接器音频转接线MU3C-AD(M)  type-c to audio jack dongle MECA14025-0024  ESS 9260Q Hi-Res AUDIO认证

使用广受好评的ESS专利32位超流II®QUADDAC™架构和时域抖动消除器,ES9260Q提供高达118dBADNR和-106dBTHD+N在高保真模式,一个性能水平,将满足ZUI苛刻的音频爱好者。

华硕USB-C转3.5mm耳机转接头拆解 DAC转接器音频转接线MU3C-AD(M)  type-c to audio jack dongle MECA14025-0024  ESS 9260Q Hi-Res AUDIO认证

宝宝就不复制黏贴了,有兴趣的朋友可以参考一下官网的PDF。https://www.isweek.cn/Uploads/20220224/6216f3bea9876.pdf

华硕USB-C转3.5mm耳机转接头拆解 DAC转接器音频转接线MU3C-AD(M)  type-c to audio jack dongle MECA14025-0024  ESS 9260Q Hi-Res AUDIO认证

2020年的PDF 官网资料,说明这款产品应该是2020年以后的产品。集成的sabreDAC通过同步和异步采样模式下的主/从IS2S/DSD接口支持多达32位384kHzPCM和DSD256音频数据

华硕USB-C转3.5mm耳机转接头拆解 DAC转接器音频转接线MU3C-AD(M)  type-c to audio jack dongle MECA14025-0024  ESS 9260Q Hi-Res AUDIO认证

再看背面,B25LD40和AI0U8 晶片,如图示,绿色方框内是透明注胶固定引脚,还是细节,这也是宝宝一直坚持做大品牌的原因,耐用可靠,售后麻烦少。

华硕USB-C转3.5mm耳机转接头拆解 DAC转接器音频转接线MU3C-AD(M)  type-c to audio jack dongle MECA14025-0024  ESS 9260Q Hi-Res AUDIO认证

总结:1、内置ESS ESS 9260Q QUAD DAC™ HiFi级解码芯片,解码能力(PCM):32bit/384khz,信噪比(SNR):≤106dB,总谐波失真(THD+):THD+N, @ 600Ω,Hi-Res Audio音质。提升普通CD 3倍音质水平,2020年后的ESS消噪新技术,无论是智能手机,平板,笔记本电脑,均可较大程度消除底噪。

华硕USB-C转3.5mm耳机转接头拆解 DAC转接器音频转接线MU3C-AD(M)  type-c to audio jack dongle MECA14025-0024  ESS 9260Q Hi-Res AUDIO认证

2、音质特点:得益于ESS 9260Q 解码能力、极高的信噪比和极低的总谐波失真,音质纯净,低音下深潜而回弹好,中音(人声)甜润,高音悠扬不撕裂,声场包围感好、声场密度高,适合听现代流行数字音乐和女声,适合各种价位的入耳式耳机和平头耳机。推力大,功耗低,不发热,平均工作电流才20毫安,是竞品的一半甚至是四分之一;适合所有Type c接口的手机HiFi音乐输出,不管手机是否有3.5耳机孔。

华硕USB-C转3.5mm耳机转接头拆解 DAC转接器音频转接线MU3C-AD(M)  type-c to audio jack dongle MECA14025-0024  ESS 9260Q Hi-Res AUDIO认证

3、非华为mate30系列手机,推荐海贝音乐APP的USB独占功能,听感接近传统的2000元级无损音乐播放器。部分手机限制了Type c口的音频输出参数,用USB独占可以绕开这个限制,达到100%的无损失音质输。开启海贝USB独占后,要先把手机,Mac电脑,USB音量调低,再把耳机塞入耳朵,默认是USB最大音量,会轰爆耳朵。华为、荣耀、nova手机虽然也支持海贝音乐USB独占,但是海贝音乐后台或者手机息屏后,音乐会变成杂音。ASUS Hi-Res Audio 恐怕是华为 魅族 小米手机用户能买到的音质输出极佳而性价比极高的耳放线了,不开独占功能,音质提升也是非常明显的!

华硕USB-C转3.5mm耳机转接头拆解 DAC转接器音频转接线MU3C-AD(M)  type-c to audio jack dongle MECA14025-0024  ESS 9260Q Hi-Res AUDIO认证

4、DSD64/128仅支持PCM模式解码,网络上下载的免费DSD文件几乎都是CD转录的,除了文件体积大以外,没有特别的优势,DSD党请绕行。

华硕USB-C转3.5mm耳机转接头拆解 DAC转接器音频转接线MU3C-AD(M)  type-c to audio jack dongle MECA14025-0024  ESS 9260Q Hi-Res AUDIO认证说完了优点,说一下缺点:

第一:插入Macbook USB C口默认是最大音量,炸耳朵,而且OS系统下,音量调节键不起作用,对Mac用户不友好。听网页版音乐又没有遇到这个问题(windows 安卓 用户没有这个问题),ASUS迷之操作?

第二:插入手机普通的转接头一般不超过3秒,这个ESS 9260Q QUAD DAC™晶片,握手协议反应又点久,宝宝实际感觉超过5秒,对急性子用户不友好!

常见问题:

1:支持线控吗?

答复:支持,支持音量调节,切歌,手机通话。(绝大部分,极少数机型除外,宝宝没有逐一测试,数据来源于华硕实验室)

2:通用我的手机吗?我的平板,笔记本能用吗?

答复:通用于市面上99%智能手机,平板,笔记本电脑,台式机电脑,一体机电脑,有Type c 接口即可。如下图!

华硕USB-C转3.5mm耳机转接头拆解 DAC转接器音频转接线MU3C-AD(M)  type-c to audio jack dongle MECA14025-0024  ESS 9260Q Hi-Res AUDIO认证

3: 为什么插入有5秒左右延迟才能识别?

答复:2020年ESS 9260Q QUAD DAC™ HiFi级解码芯片,大多数智能机插入会有一个短暂识别过程,可以理解为驱动加载过程,时间是5秒左右,这个过程,不需要任何操作。

4:可以做为电脑外置声卡吗?

答复:当然可以,标配与2020~2022年华硕高端超薄本。现代主机板都内置音效功能,但主流平价主机板的设计及功能简单,只算聊胜于无,部分场合甚至会令耳机出现杂声、麦克风收音干扰、推力不足等现象。 ASUS USB 音效DAC,正针对流行的USB-C流动设备如手机、家用主机及PC笔电,其规格相当强,设计成相对细小的 USB-C 转 3.5mm插孔的小型转接器,可以连接任何类型耳机,它强调Quad DAC和AI降噪技术,内部使用四个 ESS 9260Q DAC,另支援 MQA(Master Quality Authenticated)高清音乐播放标准,并设有麦克风AI降噪技术,大幅改善通讯音质。

5:质保多久?

答复:质保30天,30天内有任何问题,直接换新!
