全新原装到货少量工厂库存,这批为2021年2月8号生产,长度有1米(联想备件号:4X90U90619)和1.8米(4X90Q59480),和之前的惠普,DELL 兼容通用,同样为Hotron代工,采用TPE材质,和之前DELL的那批比较,手感略微软一点,拿在手上没有了那种硬邦邦的感觉。其次就是线身没有印刷。习惯性列表形式总结如下:

  • 自带E-marker 芯片,功率100W 5A ,通用兼容联想,HP DELL LG AOC 飞利浦 type c口显示器
  • 支持3840X2160 UHD超高清,2K 144HZ ,4K 60HZ 144HZ  5K 60hz 8K 60HZ.
  • 1米和1.8米 均支持15~17g 传输速度,实测过,所以选择长度即可,不要理会什么USB3.1 3.2。
  • 电脑 PC 台手机 笔记本 手机 平板通用,支持快充PD3.0协议。(之前DELL的仅支持PD2.0协议)
  • 24线满针,兼容性好,匹配Macbook Air M1 M2 (实测可以解决M1 M2 ,外接黑屏问题)
  • 拆解内部屏蔽层厚实绵密,做工良心。(下拉有拆解)

关键词:背景 包装 外观 拆解

背景相关:

联想被动式20G雷电双头type-c数据线 拆解Gen1/Gen2 USB3.2充电线100W 5A 全功能Emarker一线通USB C TO USB C CABLE 4X90U90619

官网查到新台币549元,折合人民币100多一点,大陆官网没查到,这个是什么梗?有兴趣的朋友可以自行验证,官网链接:https://www.lenovo.com/tw/zh/accessories-and-monitors/

包装:

联想被动式20G雷电双头type-c数据线 拆解Gen1/Gen2 USB3.2充电线100W 5A 全功能Emarker一线通USB C TO USB C CABLE 4X90U90619

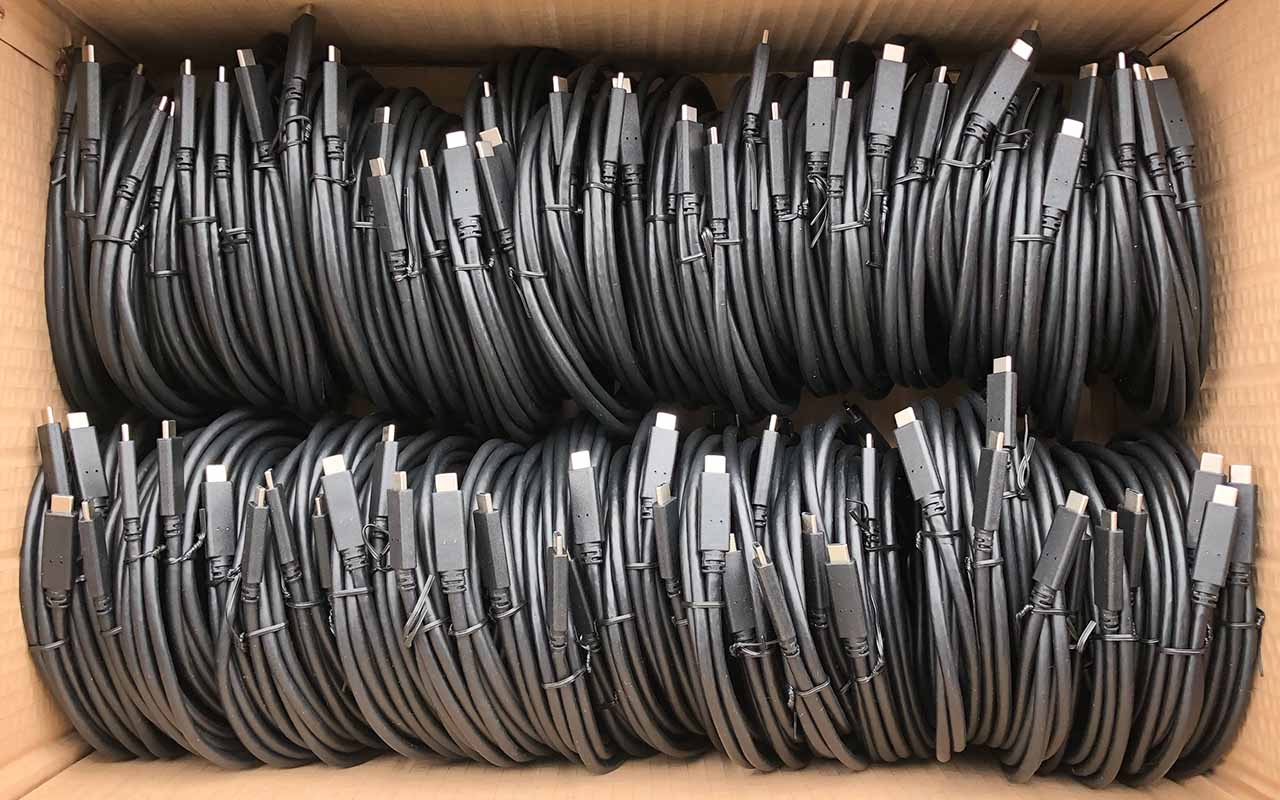

到货是上面一层是联想03X7610 C to C 60w PD快充数据线,这个之前宝宝有拆解的文章,请您移步站内文章。

联想被动式20G雷电双头type-c数据线 拆解Gen1/Gen2 USB3.2充电线100W 5A 全功能Emarker一线通USB C TO USB C CABLE 4X90U90619

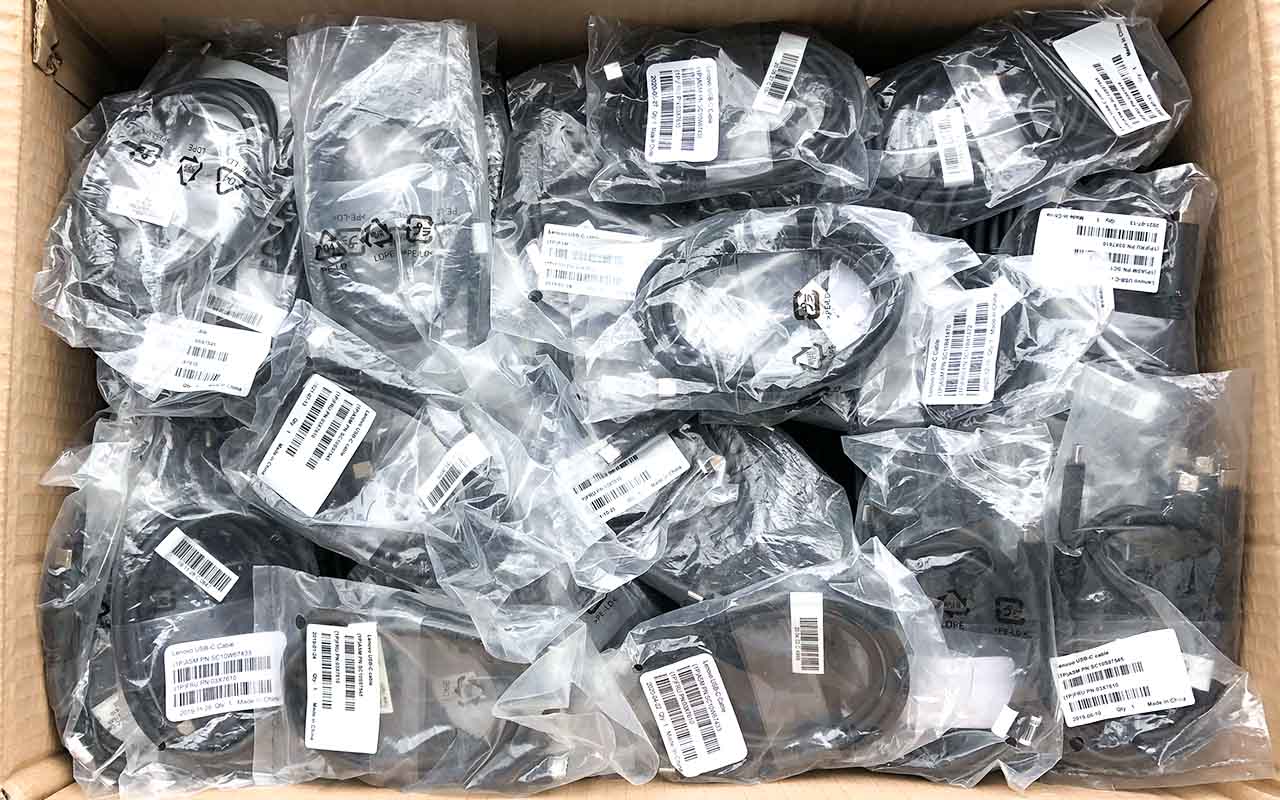

底下一层才是1.8米 USB 3.2 GEN1  双头type c 数据线。联想备件编码:4X90Q59480。

联想被动式20G雷电双头type-c数据线 拆解Gen1/Gen2 USB3.2充电线100W 5A 全功能Emarker一线通USB C TO USB C CABLE 4X90U90619

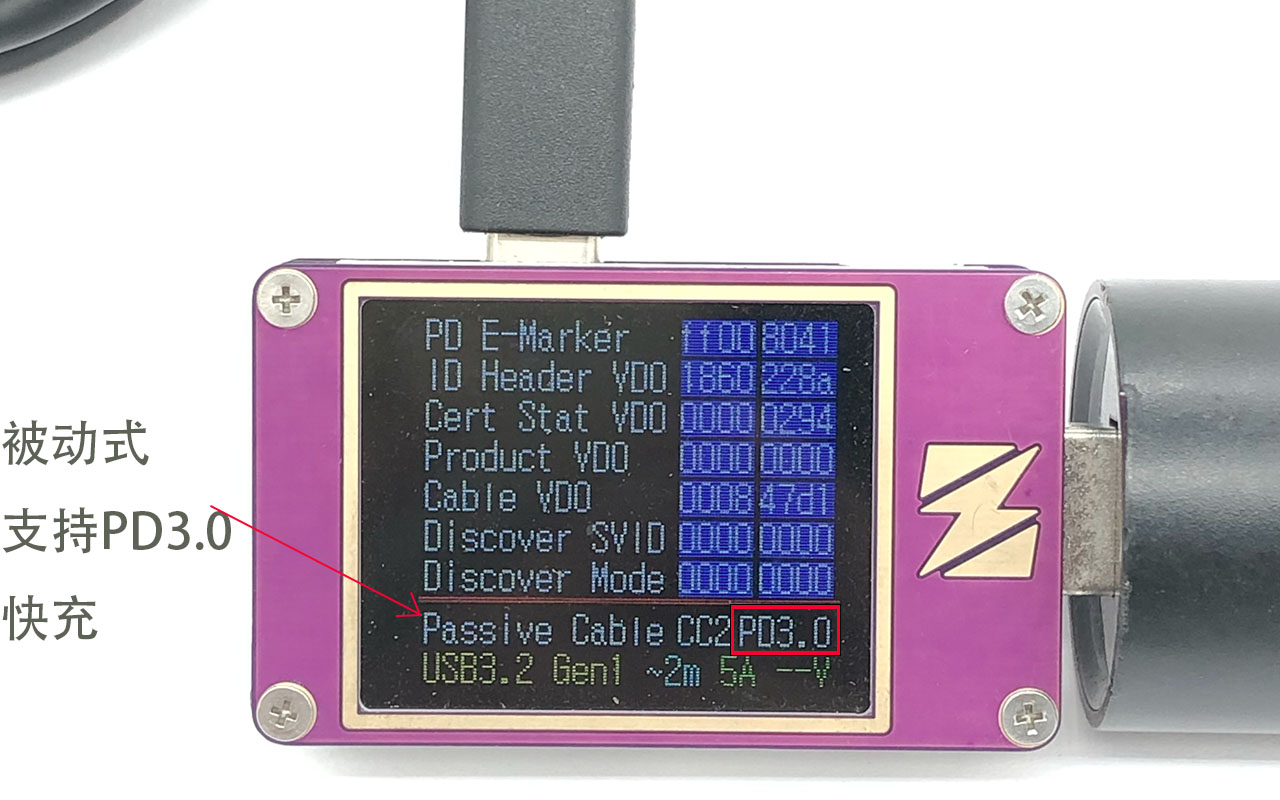

先上表测试一下,内置Emarker芯片记录:被动式 支持PD3.0快充协议,USB3.2 GEN1 的标识。(重要的事情说三次,支持PD3.0 ,之前DELL 和HP 的是PD2.0快充,有兴趣的朋友可以自行百度科普。)

联想被动式20G雷电双头type-c数据线 拆解Gen1/Gen2 USB3.2充电线100W 5A 全功能Emarker一线通USB C TO USB C CABLE 4X90U90619

线组仅0.046欧姆,压降可达6.5A .

联想被动式20G雷电双头type-c数据线 拆解Gen1/Gen2 USB3.2充电线100W 5A 全功能Emarker一线通USB C TO USB C CABLE 4X90U90619

插到宝宝自己Macbook 分辨率3840 X2160 4K 60HZ。

联想被动式20G雷电双头type-c数据线 拆解Gen1/Gen2 USB3.2充电线100W 5A 全功能Emarker一线通USB C TO USB C CABLE 4X90U90619

速度测试打表,可谓雷电3线下面性价比优选。懂者自然懂,内行看门道,不吹不黑。(搭配阿卡西斯雷电3硬盘盒配西部数据黑盘SN750 实际测速结果。)

产品外观:

联想被动式20G雷电双头type-c数据线 拆解Gen1/Gen2 USB3.2充电线100W 5A 全功能Emarker一线通USB C TO USB C CABLE 4X90U90619

单条特写。

联想被动式20G雷电双头type-c数据线 拆解Gen1/Gen2 USB3.2充电线100W 5A 全功能Emarker一线通USB C TO USB C CABLE 4X90U90619

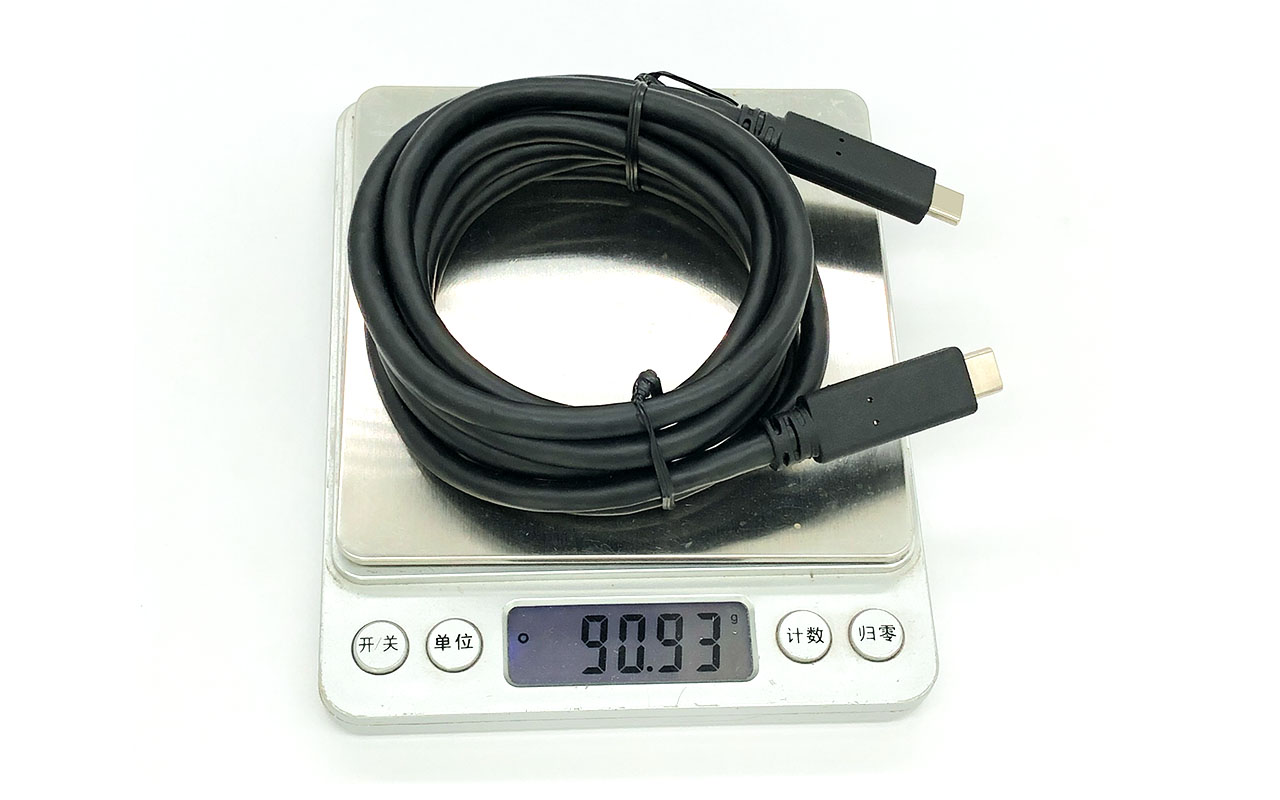

这个是1.8米重量90.93克,1米的重量43.20g

联想被动式20G雷电双头type-c数据线 拆解Gen1/Gen2 USB3.2充电线100W 5A 全功能Emarker一线通USB C TO USB C CABLE 4X90U90619

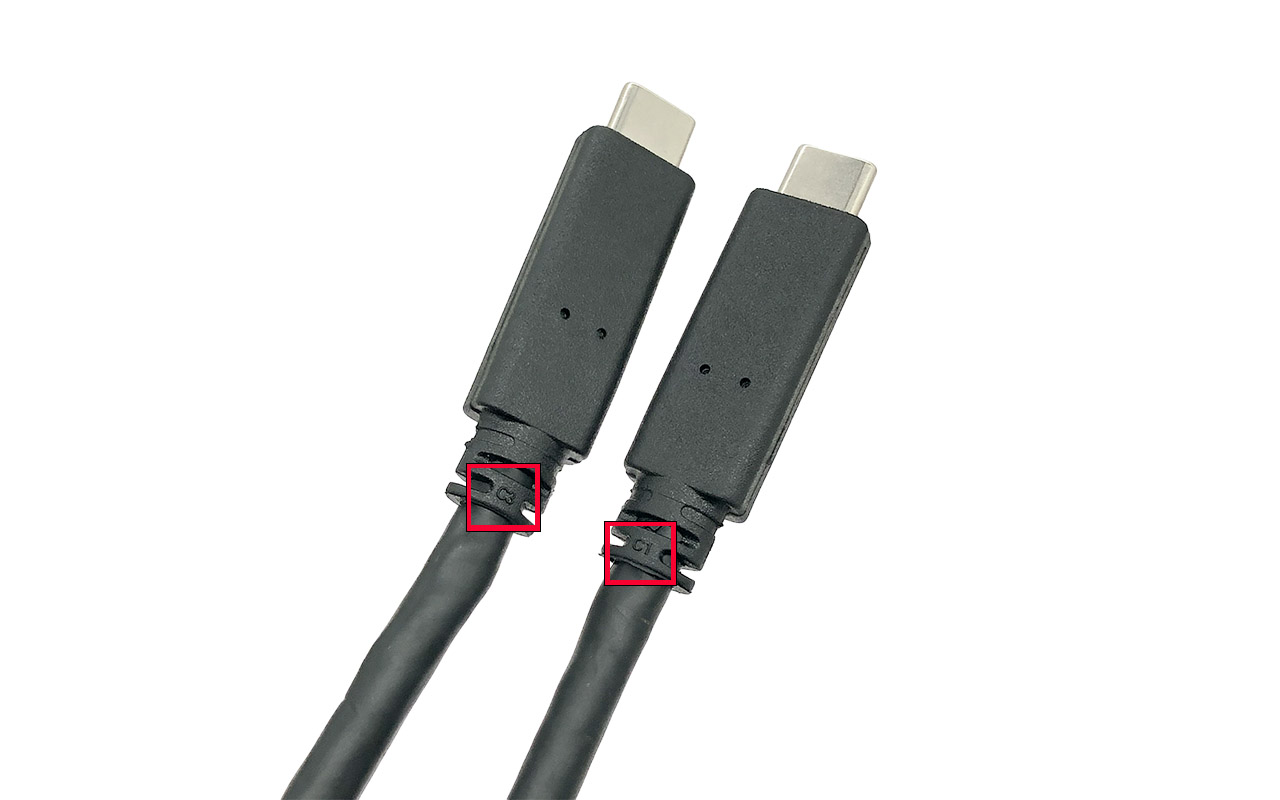

红色方框内有印刷C1 C3,或者是M1 M2 字样,也有其他的字母,不太明白是代表什么意思,了解的大神欢迎指点。

联想被动式20G雷电双头type-c数据线 拆解Gen1/Gen2 USB3.2充电线100W 5A 全功能Emarker一线通USB C TO USB C CABLE 4X90U90619

接头长度高达29.77mm, 不要小看这个细节,线接头越长,给Emarker 芯片 和线的焊盘更大的空间,更多的接触面,是产品稳定性重要指标之一。

联想被动式20G雷电双头type-c数据线 拆解Gen1/Gen2 USB3.2充电线100W 5A 全功能Emarker一线通USB C TO USB C CABLE 4X90U90619

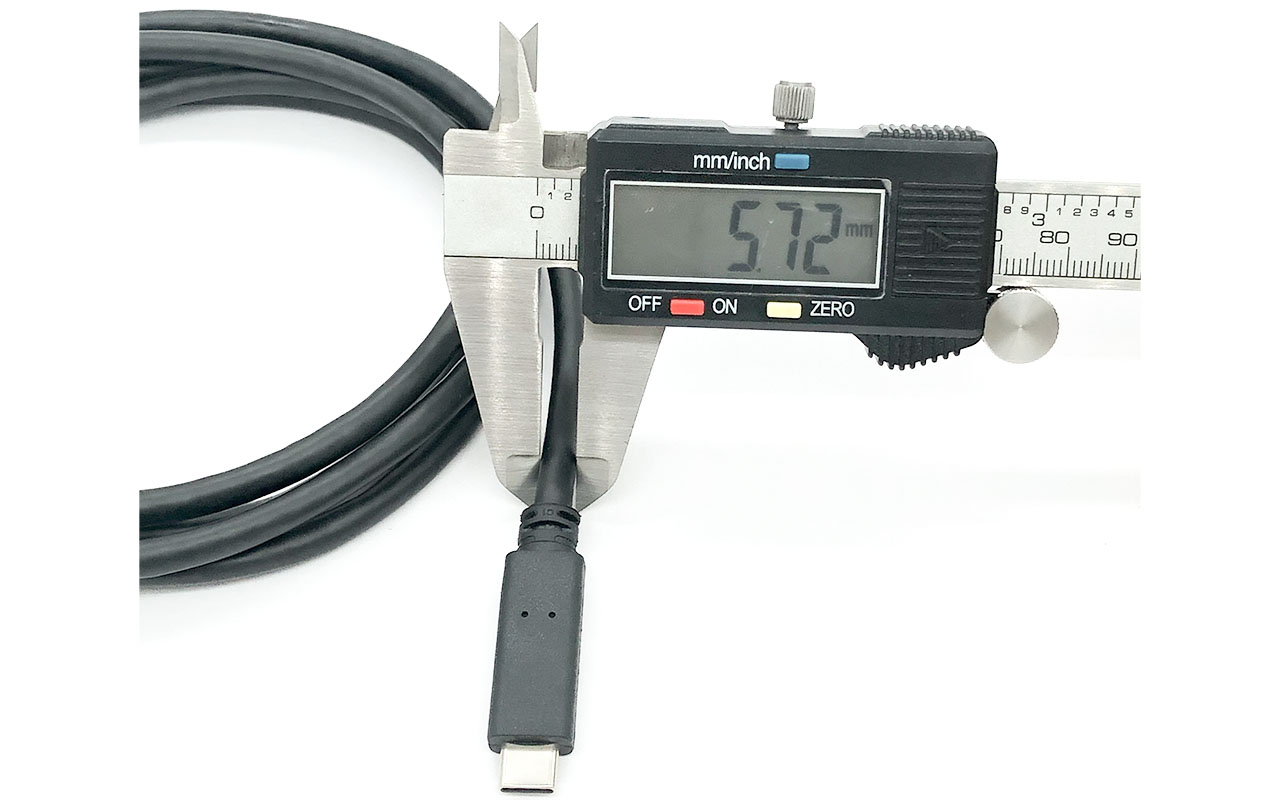

线的直径5.72mm , 只能说粗粗粗,不接受反驳了,不服来PK了。

联想被动式20G雷电双头type-c数据线 拆解Gen1/Gen2 USB3.2充电线100W 5A 全功能Emarker一线通USB C TO USB C CABLE 4X90U90619

用手抓拍特写, 更有说服力,同时我们可以看到24pin 满针,  宝宝实际使用中发现,宝宝自己的用的2021年 Macbook Air M1 ,其他的线外接黑屏,用它可以解决黑屏的问题,查了一下官方的引脚说明,供有兴趣研究的朋友参考一下。

联想被动式20G雷电双头type-c数据线 拆解Gen1/Gen2 USB3.2充电线100W 5A 全功能Emarker一线通USB C TO USB C CABLE 4X90U90619

拆解部分:

真正的好货,是经得起拆解的推敲的,外观做的再漂亮,在拆解面前,一切掩饰将变得徒劳,不废话,上图。

联想被动式20G雷电双头type-c数据线 拆解Gen1/Gen2 USB3.2充电线100W 5A 全功能Emarker一线通USB C TO USB C CABLE 4X90U90619

侧面用美工刀划拉开,可以看到接头内部是上下金属屏蔽层卡扣式结构。

联想被动式20G雷电双头type-c数据线 拆解Gen1/Gen2 USB3.2充电线100W 5A 全功能Emarker一线通USB C TO USB C CABLE 4X90U90619

这样看梗明显一点,顶部还有激光焊接点。

联想被动式20G雷电双头type-c数据线 拆解Gen1/Gen2 USB3.2充电线100W 5A 全功能Emarker一线通USB C TO USB C CABLE 4X90U90619

撬开屏蔽层,底部还有一层黄色防水注胶层,只能同样用美工刀划拉开。

联想被动式20G雷电双头type-c数据线 拆解Gen1/Gen2 USB3.2充电线100W 5A 全功能Emarker一线通USB C TO USB C CABLE 4X90U90619

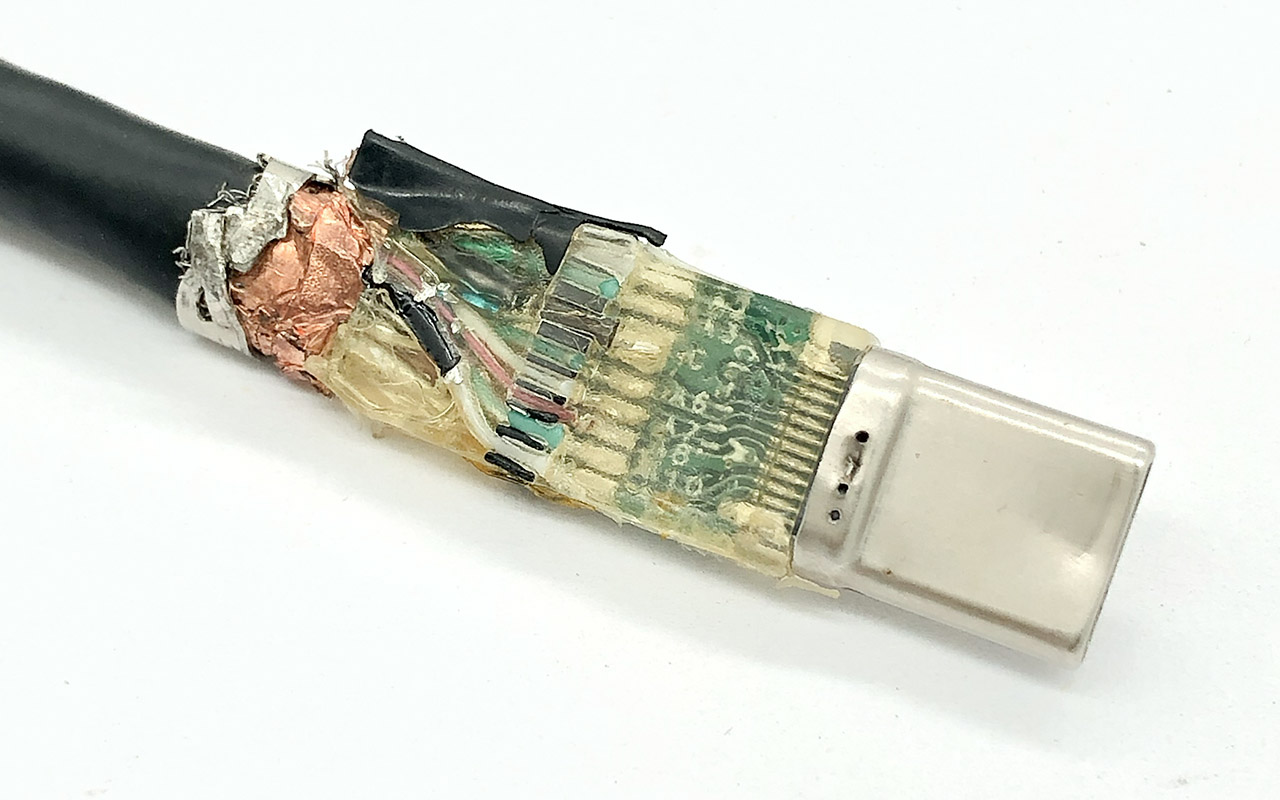

另外一个侧特写。

联想被动式20G雷电双头type-c数据线 拆解Gen1/Gen2 USB3.2充电线100W 5A 全功能Emarker一线通USB C TO USB C CABLE 4X90U90619

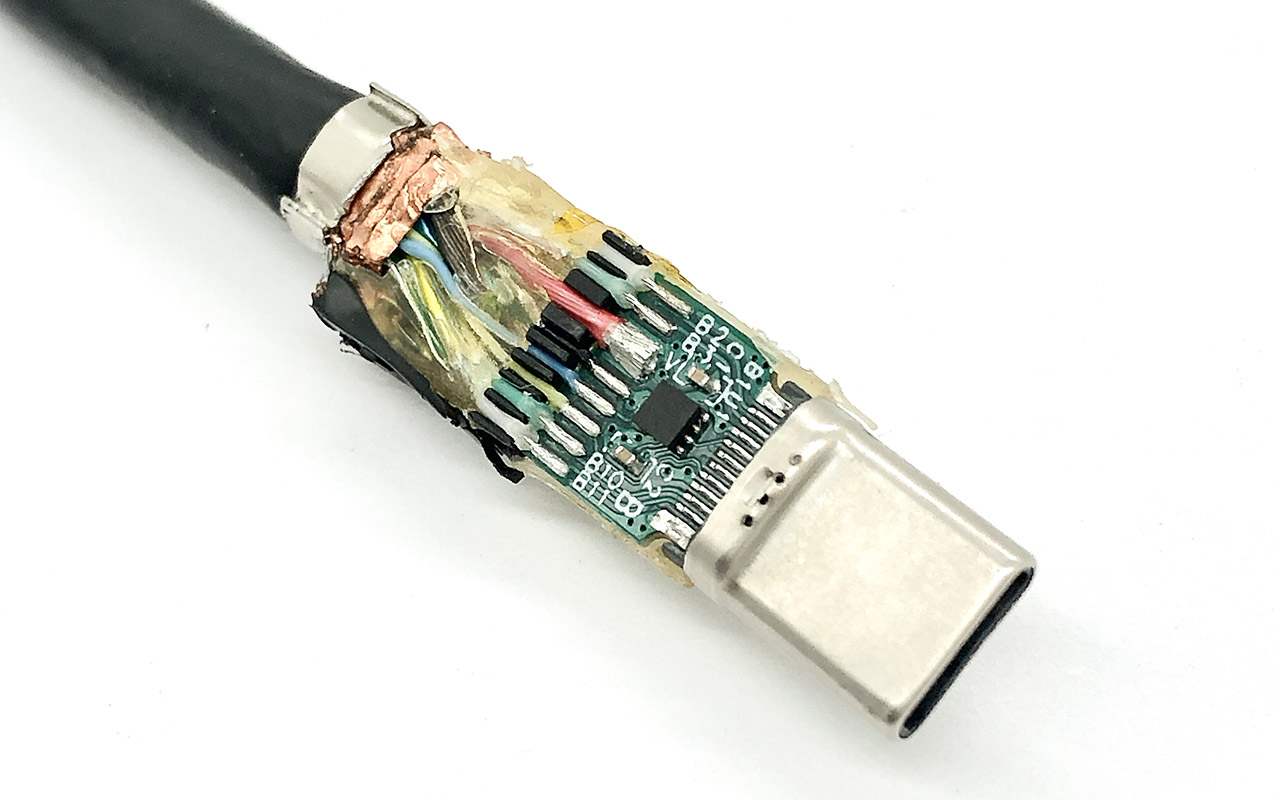

Emarker 芯片,这条线的心脏部分。E-Marker的全称为“Electronically Marked Cable”,我们可以将其理解为USB Type-C线缆的电子身份标签,通过这颗芯片可以读取该线缆的各种属性,包括电源传输能力、数据传输能力、视频传输能力和ID等信息。基于此,输出端(如充电头、笔记本)才能根据输出端连接的设备(如手机或显示器)调整匹配的电压/电流或音视频信号。

联想被动式20G雷电双头type-c数据线 拆解Gen1/Gen2 USB3.2充电线100W 5A 全功能Emarker一线通USB C TO USB C CABLE 4X90U90619

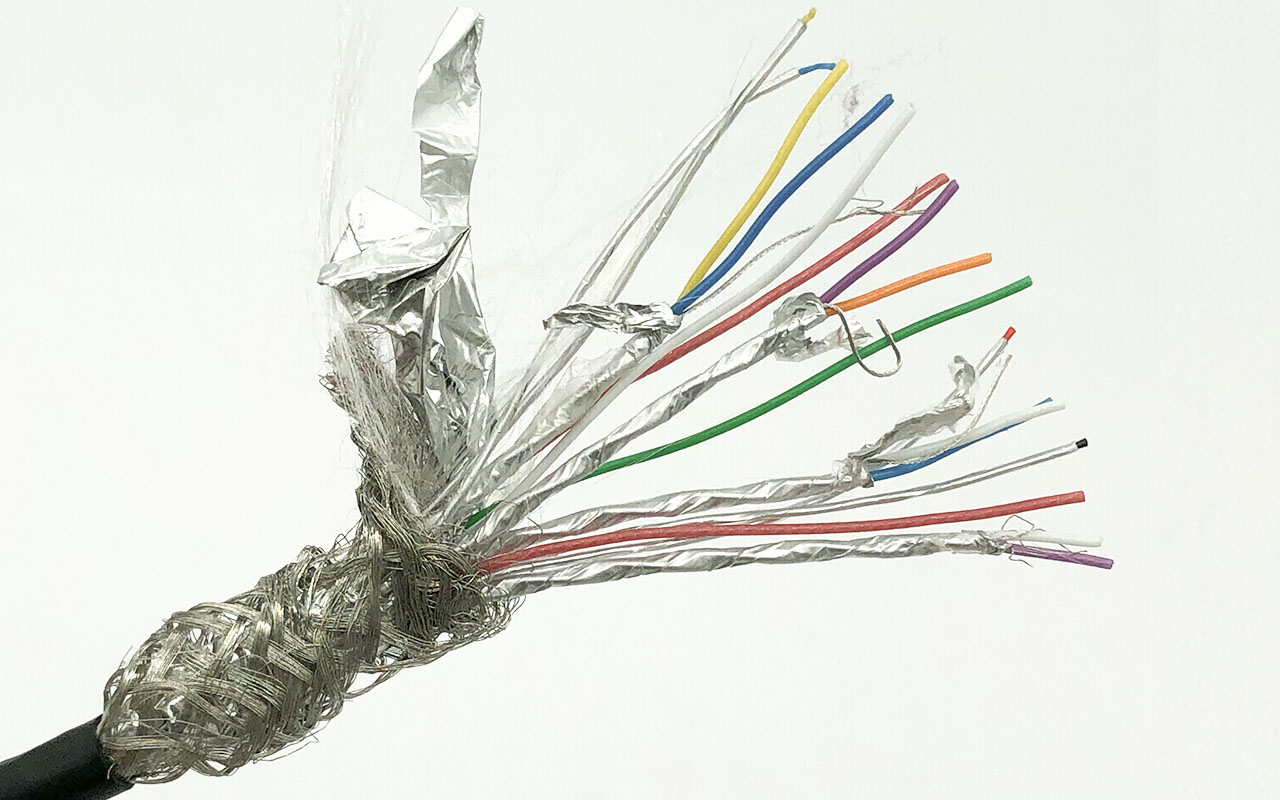

线缆横截面特写。

联想被动式20G雷电双头type-c数据线 拆解Gen1/Gen2 USB3.2充电线100W 5A 全功能Emarker一线通USB C TO USB C CABLE 4X90U90619

联想被动式20G雷电双头type-c数据线 拆解Gen1/Gen2 USB3.2充电线100W 5A 全功能Emarker一线通USB C TO USB C CABLE 4X90U90619

拆解到这里,是什么货,质量如何,大家都有自己的客观判断,宝宝并不生产,只是一个草根搬运工,别家都是美图PS,宝宝坚持用实物拍摄和拆解展现产品,希望能帮到您挑到满意的产品,如果您收到货使用上遇到了什么问题,请您及时联系宝宝处理,感谢!
