Legion联想拯救者135W快充type C转方口线 拆解 1.5米C135氮化镓原装充电线 USB-C to slim Fast Charger Cable 1.5M Black

联想拯救者135W快充type C转方口线少量到货,成色全新工厂库存,和刚更的Legion 135W快充原装CC线一起来的,线缆标配于拯救者135W C135氮化镓充电器,材质为黑色硅胶,手感较软,长度1.5米,净重66g, 因没有零售包装,运输过程会有细微灰尘,收到后一抹就ok,介意慎单,老鸟请直接下拉拆解!

关键词:应用背景 外观测试 拆解

应用背景

根联想官方介绍,拯救者7000P 2022款、拯救者9000P 2022款、小新Pro16独显版 2022款机身上的方口均支持135W私有协议,使用C135氮化镓充电器搭配方口转接线可获135W充电效果。其它2021款或更早发布的机型,通过C135氮化镓充电器搭配方口转接线最高可获100W充电效果。此线内置魔改E-Marker芯片 ,兼容PD 100W通用快充标准。

Legion联想拯救者135W快充type C转方口线 拆解 1.5米C135氮化镓原装充电线 USB-C to slim Fast Charger Cable 1.5M Black

原装标配线,宝宝是散装到货,本文重点为标配线之 type c转方口线介绍和拆解。上图仅为介绍应用背景,并不包含充电器和其他的线缆。

外观测试

Legion联想拯救者135W快充type C转方口线 拆解 1.5米C135氮化镓原装充电线 USB-C to slim Fast Charger Cable 1.5M Black

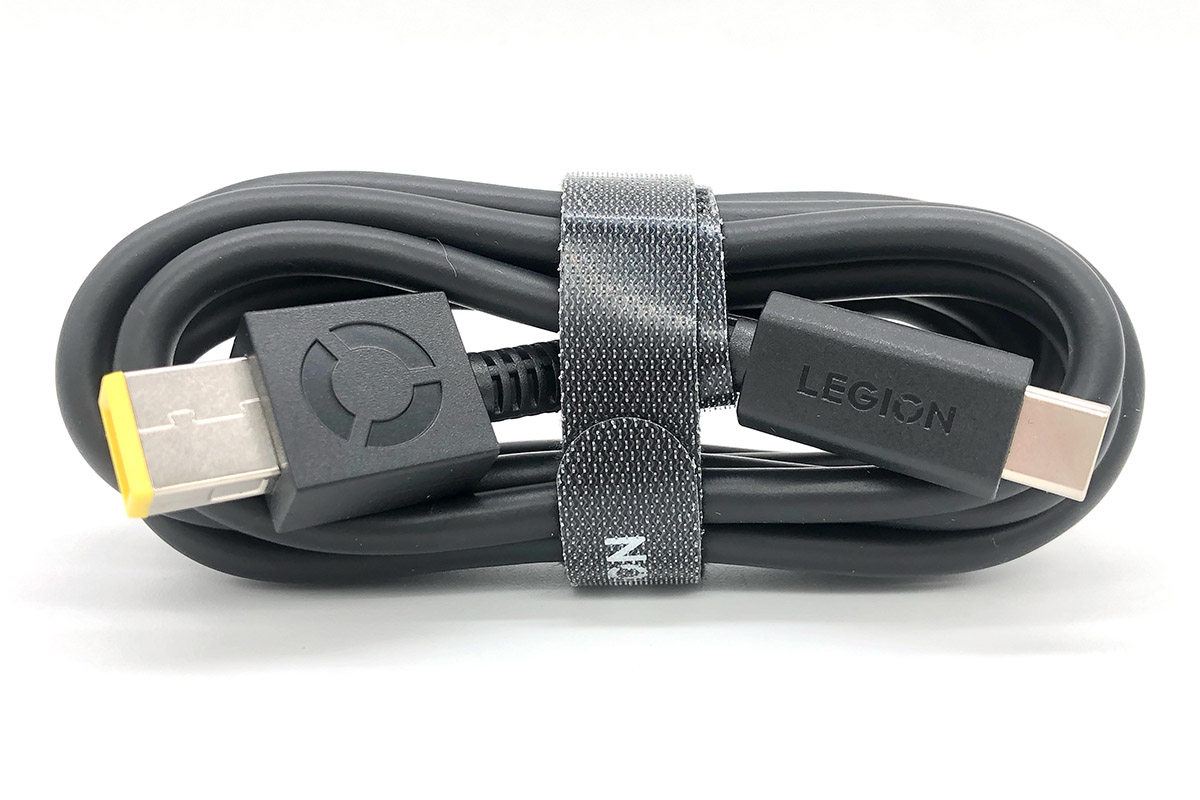

USB C TO Slim 线缆单独实物拍摄,也就是我们说的type c 转方口线缆。方口线通体黑色,线身粗壮且柔软。线缆做了抗弯折处理,两端线头外壳均磨砂处理,方便插拔使用。此外USB-C端头外壳上还注塑压印LEGION品牌logo。Legion联想拯救者135W快充type C转方口线 拆解 1.5米C135氮化镓原装充电线 USB-C to slim Fast Charger Cable 1.5M Black

重量为66.08g.Legion联想拯救者135W快充type C转方口线 拆解 1.5米C135氮化镓原装充电线 USB-C to slim Fast Charger Cable 1.5M Black

整体方口线长度约为154cm。Legion联想拯救者135W快充type C转方口线 拆解 1.5米C135氮化镓原装充电线 USB-C to slim Fast Charger Cable 1.5M Black

USB-C公头内部特写,金手指触点12PIN。另一端方口公头内部是黄色塑料,针脚镀金处理。

Legion联想拯救者135W快充type C转方口线 拆解 1.5米C135氮化镓原装充电线 USB-C to slim Fast Charger Cable 1.5M Black

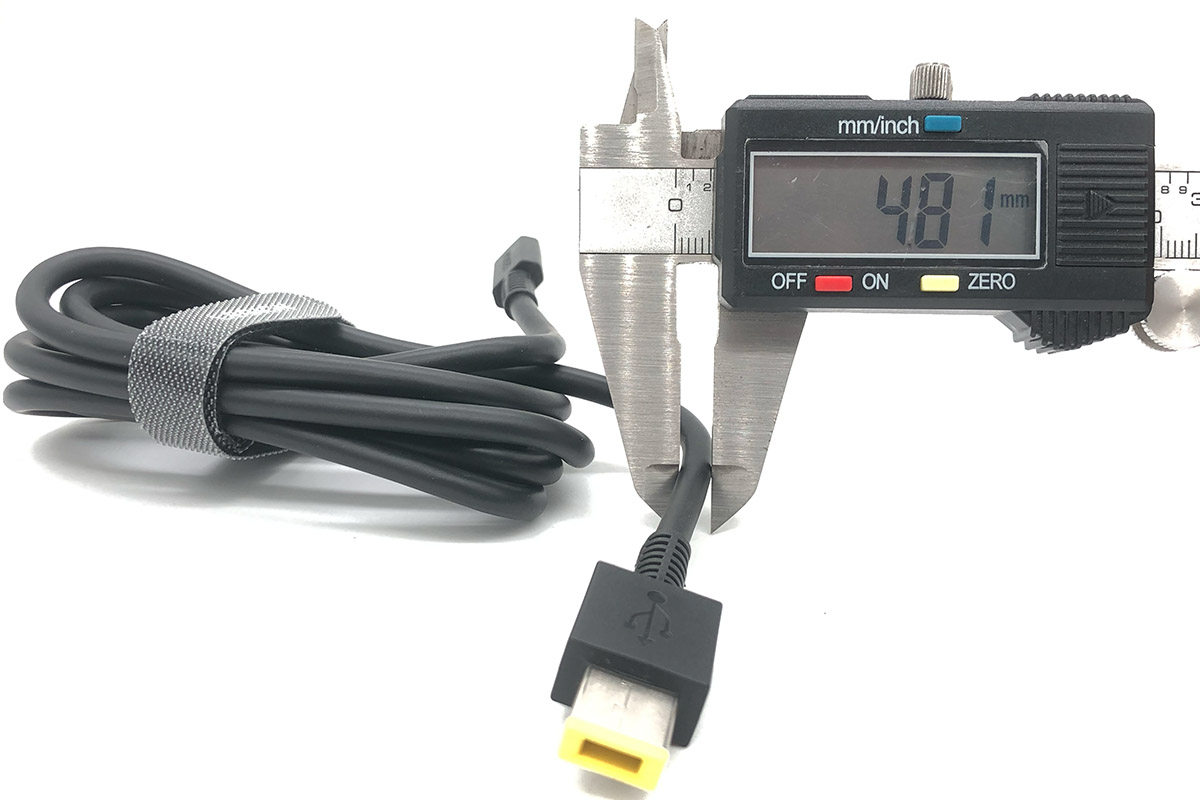

线直径4.81MM。

Legion联想拯救者135W快充type C转方口线 拆解 1.5米C135氮化镓原装充电线 USB-C to slim Fast Charger Cable 1.5M Black

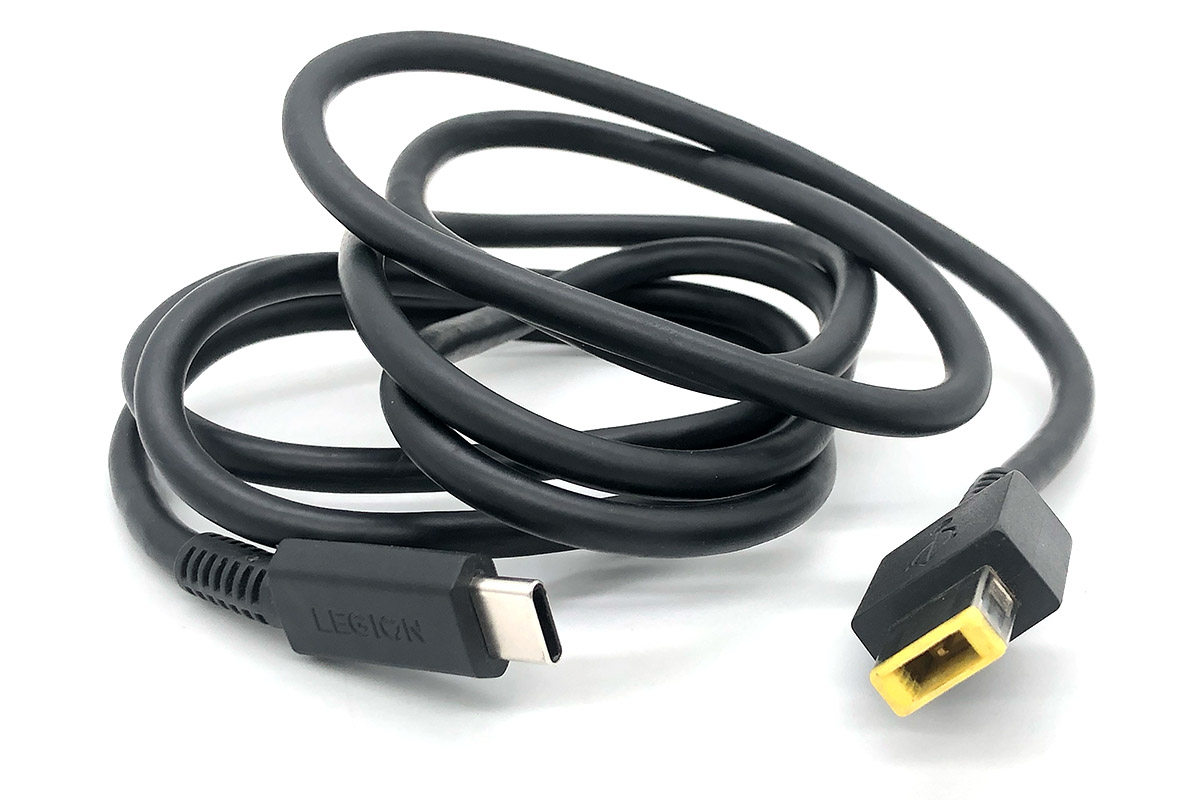

拆掉绑带,没有像硬线那样弹开,很容易塑形。

Legion联想拯救者135W快充type C转方口线 拆解 1.5米C135氮化镓原装充电线 USB-C to slim Fast Charger Cable 1.5M Black

过测试仪读出内置Emarker芯片信息,支持PD3.0 USB2.0 20V 5A.

拆解

Legion联想拯救者135W快充type C转方口线 拆解 1.5米C135氮化镓原装充电线 USB-C to slim Fast Charger Cable 1.5M Black

接下来进入拆解环节,美工刀直接划拉开,接口側截面如图。USB-C公头点焊钢套,十分牢固不易损坏。

Legion联想拯救者135W快充type C转方口线 拆解 1.5米C135氮化镓原装充电线 USB-C to slim Fast Charger Cable 1.5M Black

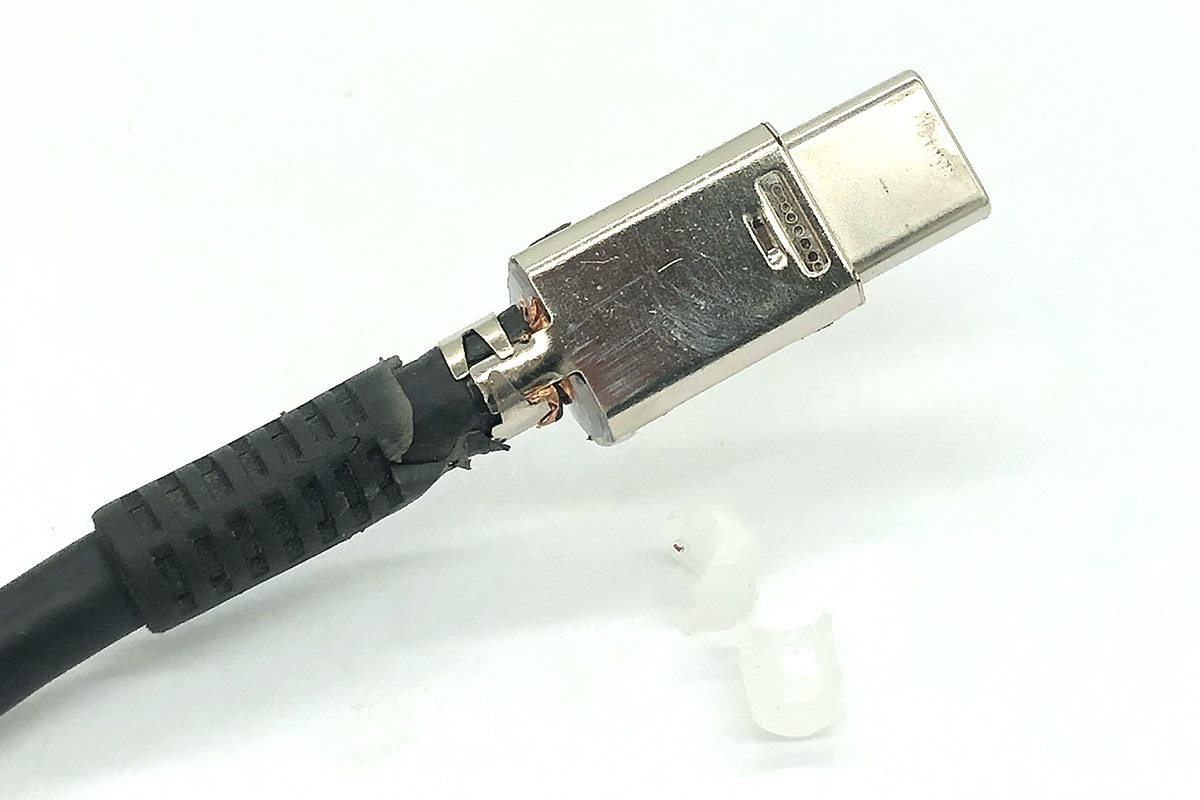

完全切掉包裹层,内部金属保护壳上下合盖式包裹。端子钢套卡扣通过卡扣固定。插头内部填充硬胶绝缘固定,更加耐用。

Legion联想拯救者135W快充type C转方口线 拆解 1.5米C135氮化镓原装充电线 USB-C to slim Fast Charger Cable 1.5M Black

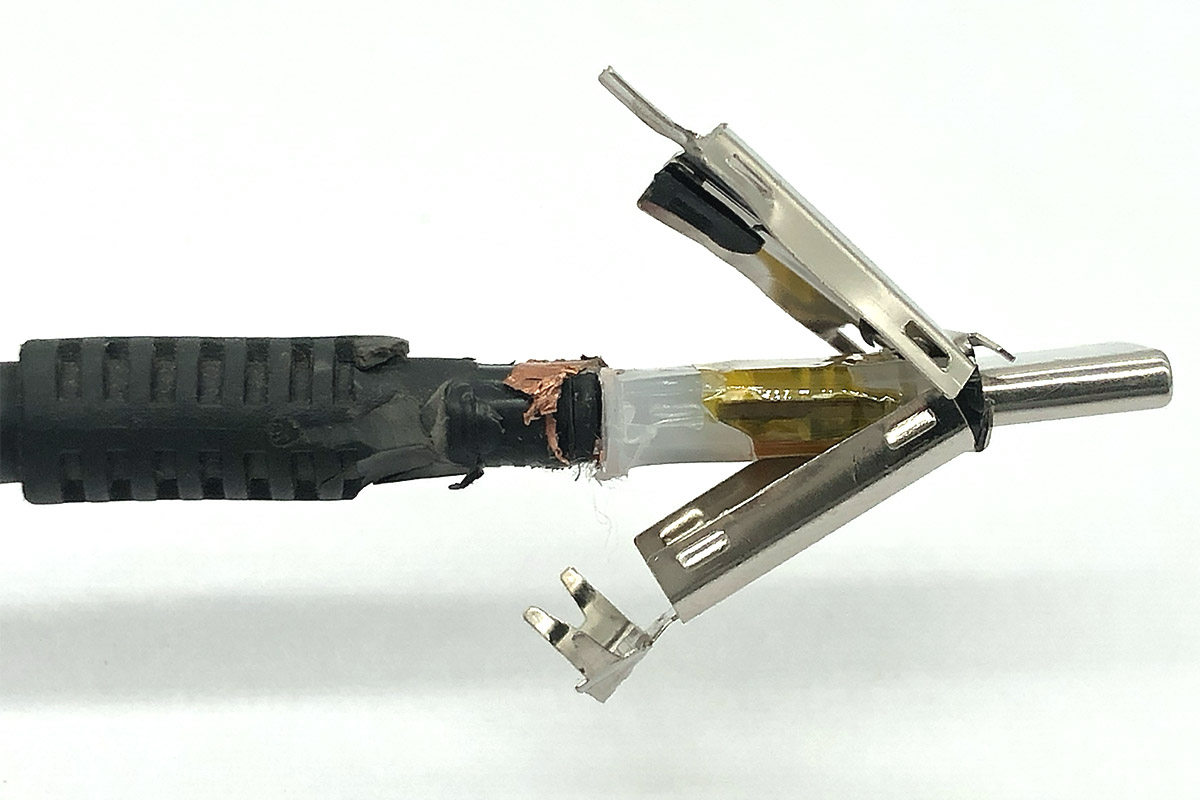

拆开金属钢套,插头内部全部被硬胶填充固定。

Legion联想拯救者135W快充type C转方口线 拆解 1.5米C135氮化镓原装充电线 USB-C to slim Fast Charger Cable 1.5M Black

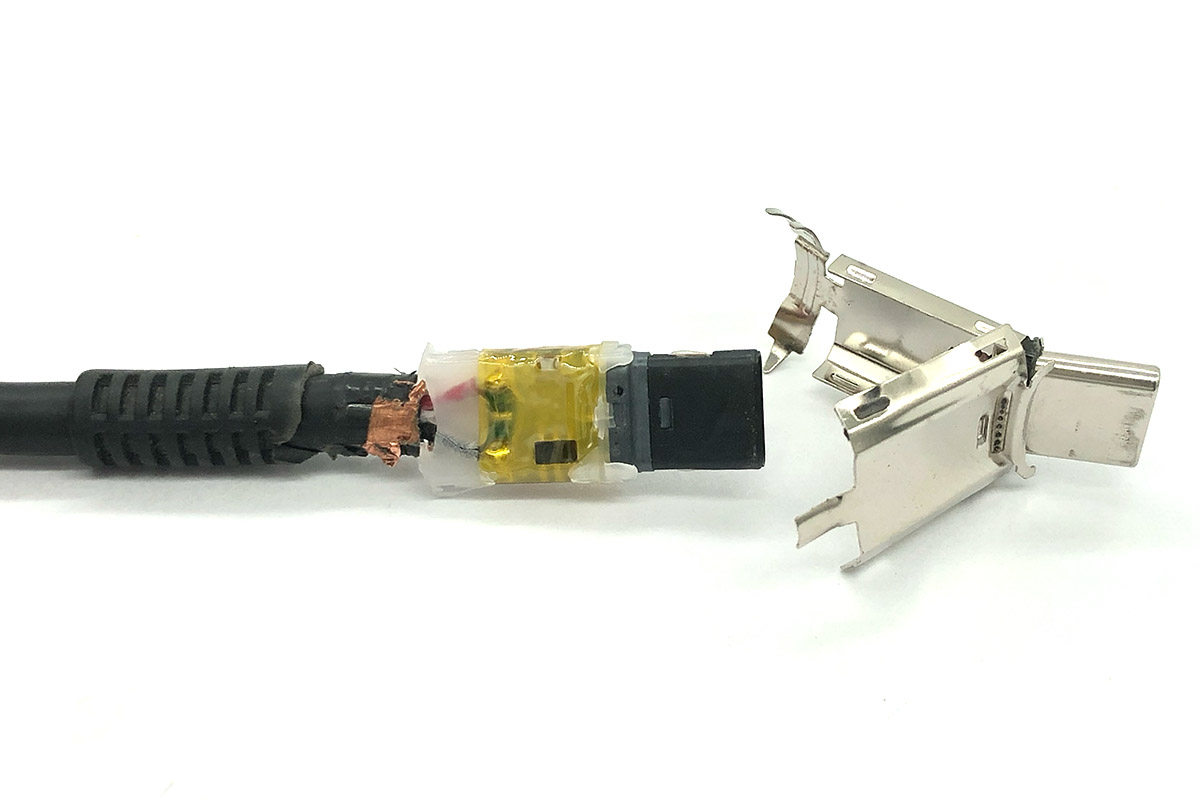

拆下钢套,PCB小板采用高温胶带缠绕绝缘。

Legion联想拯救者135W快充type C转方口线 拆解 1.5米C135氮化镓原装充电线 USB-C to slim Fast Charger Cable 1.5M Black电源输入端使用微源半导体LP3993超低噪声稳压器为端子上的芯片供电,LP3993是一颗200mA输出电流的稳压芯片,输入电压高达28V,丝印2W表示输出电压为3.3V,采用SOT23-3封装。

Legion联想拯救者135W快充type C转方口线 拆解 1.5米C135氮化镓原装充电线 USB-C to slim Fast Charger Cable 1.5M Black

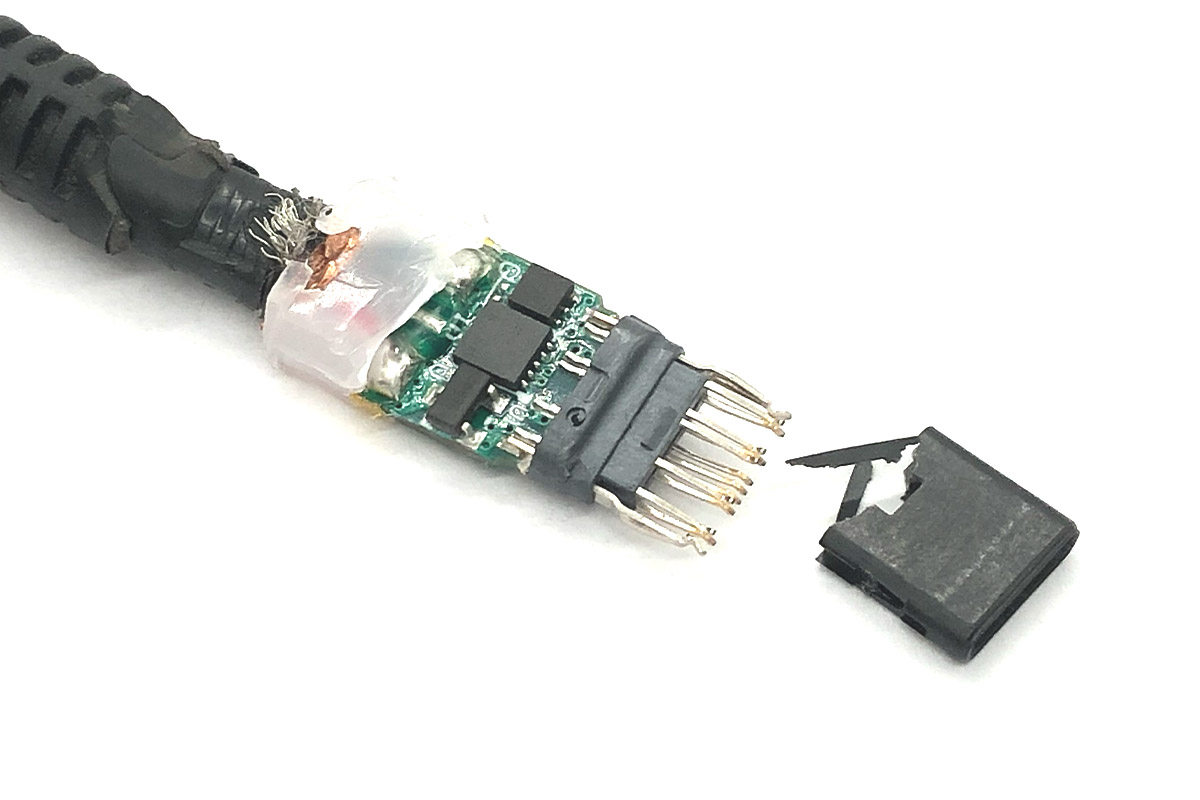

拆掉USB-C端子的外壳,触点正负极加宽,连接处镀厚金,不易氧化更加耐用。USB-C口控制器采用慧能泰HUSB238,用于接口输入电压控制。这是一颗极简的USB PD Sink(PD受电端芯片,也叫PD诱骗芯片)芯片,已经通过USB-IF PD3.0认证,TID 号3666。HUSB238耐压可达30V,功耗非常低 ,使用极简,支持使用外置电阻编程输出电压和电流,传输额定功率最高可达100W。

Legion联想拯救者135W快充type C转方口线 拆解 1.5米C135氮化镓原装充电线 USB-C to slim Fast Charger Cable 1.5M Black

端子内部的E-Marker芯片丝印332A,为慧能泰HUSB332A,HUSB332A是USB Type-C电子标签芯片 (USB eMarker)。它同时支持 USB Type-C 规范 2.0,USB Power Delivery 规范 3.0, USB4规范和雷电三(Thunderbolt 3)规范,支持USB PD3.1 EPR扩展功率范围。已经通过了USB-IF协会认证,TID号:4324。HUSB332A内部集成Ra电阻,集成VCONN二极管,可实现零外围设计。自带的烧写存储单元(OTP)可支持多次烧写。HUSB332A也可以支持通过 CC引脚实现Type-C成品头或者成品线缆系统烧写。

Legion联想拯救者135W快充type C转方口线 拆解 1.5米C135氮化镓原装充电线 USB-C to slim Fast Charger Cable 1.5M BlackHUSB332A的CC,VCONN1和VCONN2引脚支持25V高耐压。HUSB332A提供DFN2×2-6L,DFN2×2-8L,DFN2×3-8L和WLCSP-6B封装。适用于USB PD线缆和USB4被动线缆。

Legion联想拯救者135W快充type C转方口线 拆解 1.5米C135氮化镓原装充电线 USB-C to slim Fast Charger Cable 1.5M Black

线缆剪断后,截面可以看到内部四根电力线芯,其中两根红色是正极,黑色为负极。Legion联想拯救者135W快充type C转方口线 拆解 1.5米C135氮化镓原装充电线 USB-C to slim Fast Charger Cable 1.5M Black

剥线钳切开硅胶包裹层,内部有金属屏蔽层缠绕。Legion联想拯救者135W快充type C转方口线 拆解 1.5米C135氮化镓原装充电线 USB-C to slim Fast Charger Cable 1.5M Black

线缆拆解一览,依次是外皮,屏蔽网,屏蔽铝箔和电力线芯,这款线缆只起到单纯供电作用。

Legion联想拯救者135W快充type C转方口线 拆解 1.5米C135氮化镓原装充电线 USB-C to slim Fast Charger Cable 1.5M Black

屏蔽铝箔下面是5条填充白色棉线,可以让线保持一定的柔软度,起到润滑作用。

Legion联想拯救者135W快充type C转方口线 拆解 1.5米C135氮化镓原装充电线 USB-C to slim Fast Charger Cable 1.5M Black

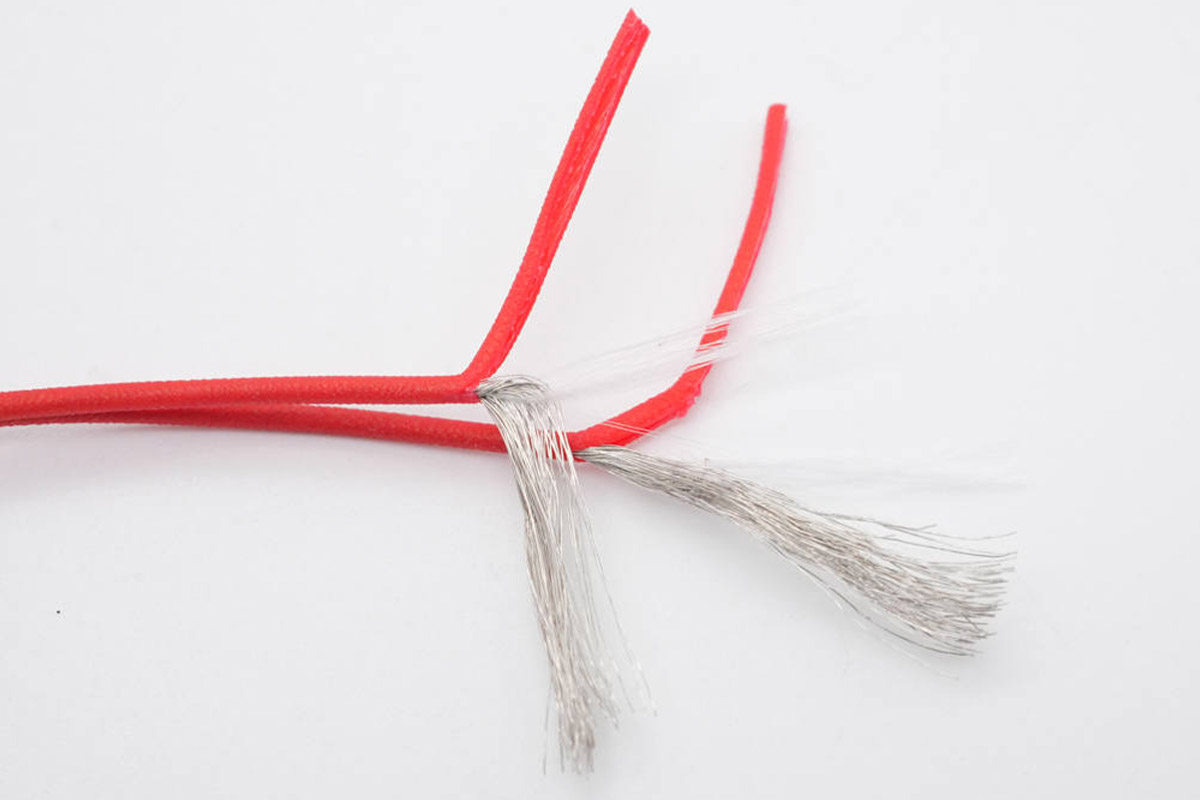

两条红色正极电力线芯特写,镀锡铜线,内部掺有抗拉线增加强度。

Legion联想拯救者135W快充type C转方口线 拆解 1.5米C135氮化镓原装充电线 USB-C to slim Fast Charger Cable 1.5M Black

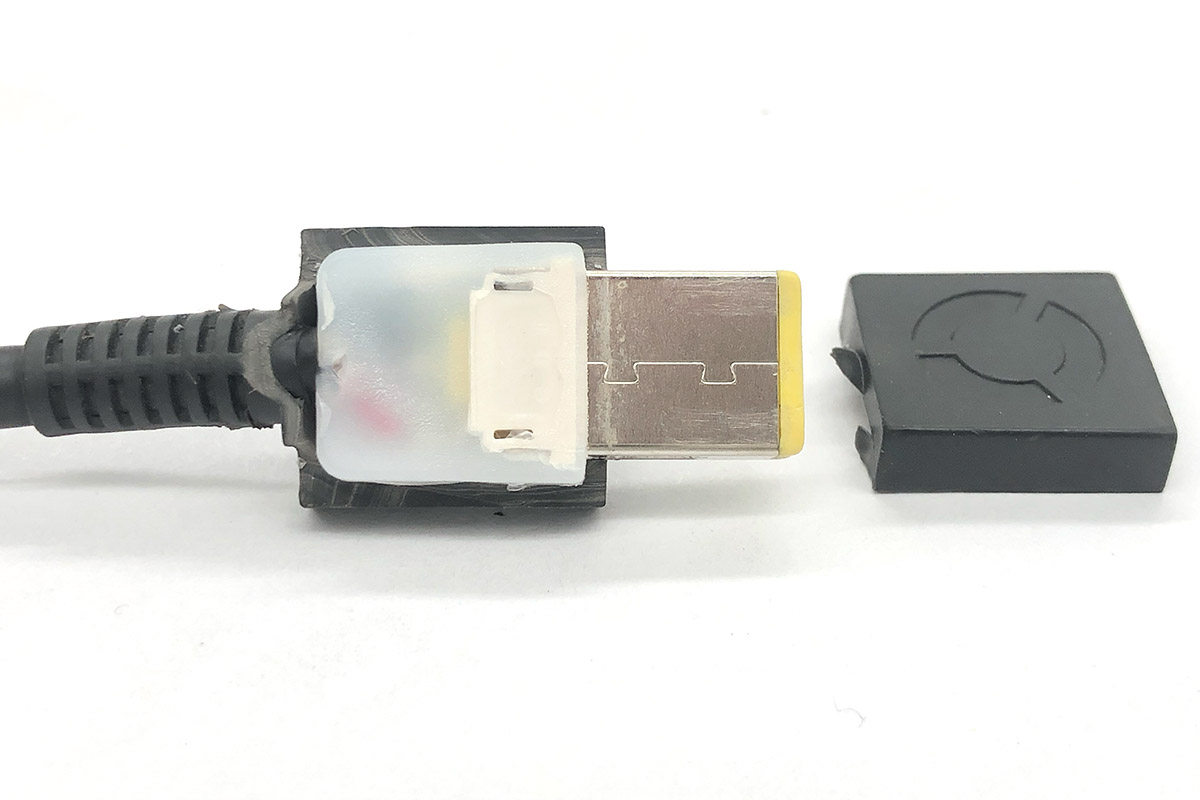

方口电源线接口继续拆解。插头采用注塑包裹,手感良好,内部填充硬胶绝缘固定,更加耐用。

Legion联想拯救者135W快充type C转方口线 拆解 1.5米C135氮化镓原装充电线 USB-C to slim Fast Charger Cable 1.5M Black

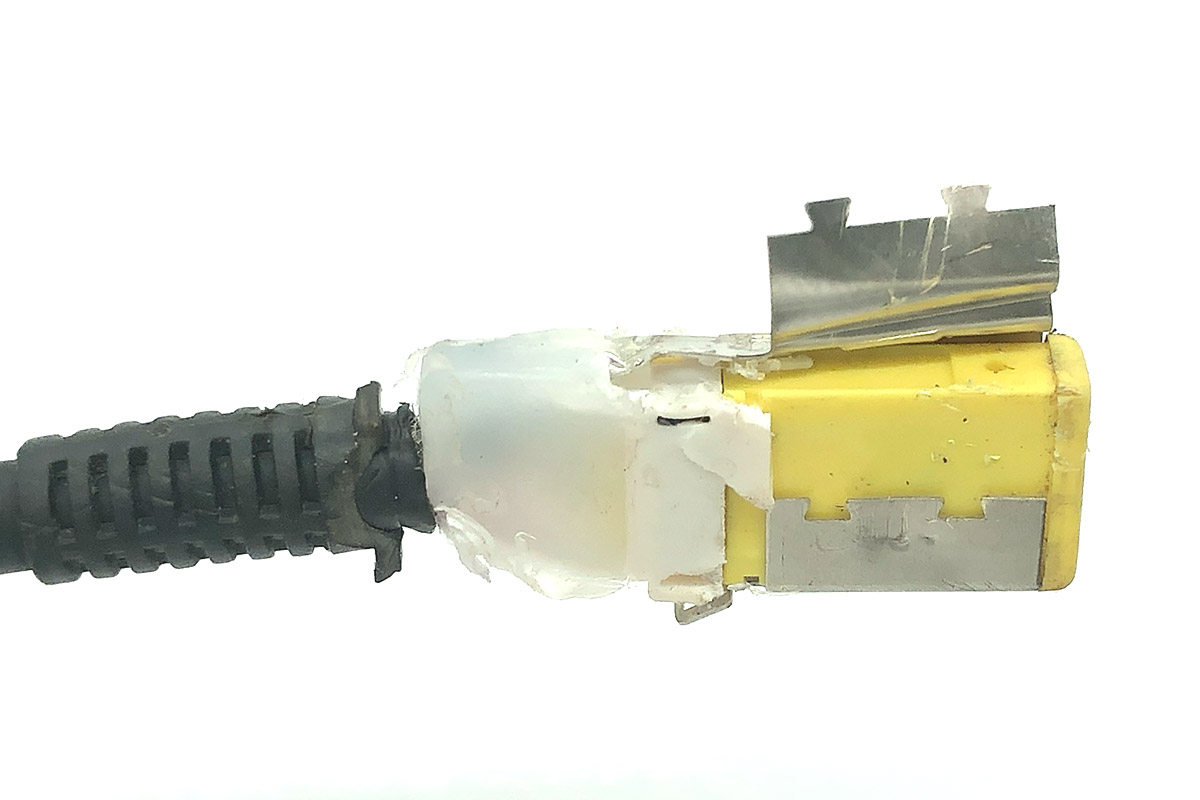

内部填充硬胶牢固,用美工刀和尖嘴钳一点点的剥。

Legion联想拯救者135W快充type C转方口线 拆解 1.5米C135氮化镓原装充电线 USB-C to slim Fast Charger Cable 1.5M Black

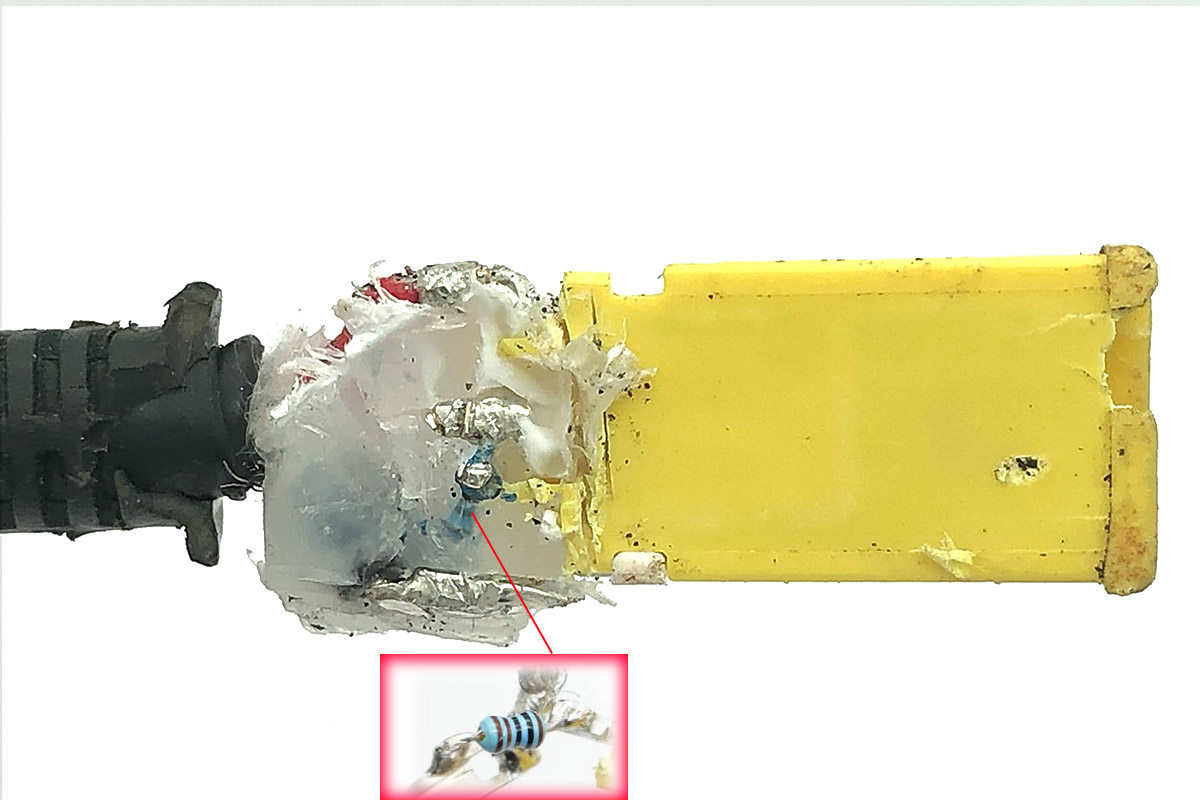

接口差不多搞面目全非,电源负极连接金属外壳,负极与ID识别针脚之间连接的电阻阻值为1KΩ。(红色方框内)Legion联想拯救者135W快充type C转方口线 拆解 1.5米C135氮化镓原装充电线 USB-C to slim Fast Charger Cable 1.5M Black

拆到这里是什么货,质量如何,大家有自己的客观判断了.

总结:

拯救者135W USB-C快充生态包含C135 C140 氮化镓充电器、USB-C转联想方口数据线,可以让笔记本在USB-C输入接口上获得135W私有便携快充,也可以让135W氮化镓充电器通过转接向方口输出135W,更高的供电标准让笔记本比使用100W PD充电器性能释放更强悍,且体积小更便携。另外,转接线也兼容USB PD标准,方便大家利用手上的USB PD充电器转接成DC方口输出,具体的兼容性如下。拯救者新款2023、2022全系、小新Pro 16新款以及小新Pro 16 2022独显版都没问题。需要注意的是,2021款的拯救者机型暂时不支持方口充电。

值得一提的是,C140氮化镓充电器是送了一根USB-C to C的线,不是方口的,买之前先确认下,不然还得买这个转接线,不然折腾一下就闹心了!
