宝宝收工厂库存,经常有收到一些有趣却是冷门的东西,今天入库少量三星USB3.0 HUB拓展坞,纯黑色,和微软拓展坞配件一起到货,我一度以为是微软的产品,可怎么也查不到. 有看到的大神欢迎指点迷津。

后来经过拆解才了解为三星Samsung eMMC 5.1 32G闪充拓展坞,内嵌KLMBG2JETD-B041芯片,“小螃蟹”RTL81533B 千兆有线网卡芯片,一个USB3.0接口,适合经常出差的朋友,32g 闪充速度快,每秒读写速度67~86.9M左右,存放一点重要文件绰绰有余,重要的是无需外置供电,小巧便携,重量仅73g. 老鸟请直接下拉到拆解部分。

关键词:应用测试 外观拆解

应用测试

三星USB3.0 HUB拓展坞 Samsung eMMC 5.1 32G闪存DP/N 0XFTR1 RTL8153B 千兆以太网卡转换器集线器SD拓展槽 立讯精密代工 Docking Station

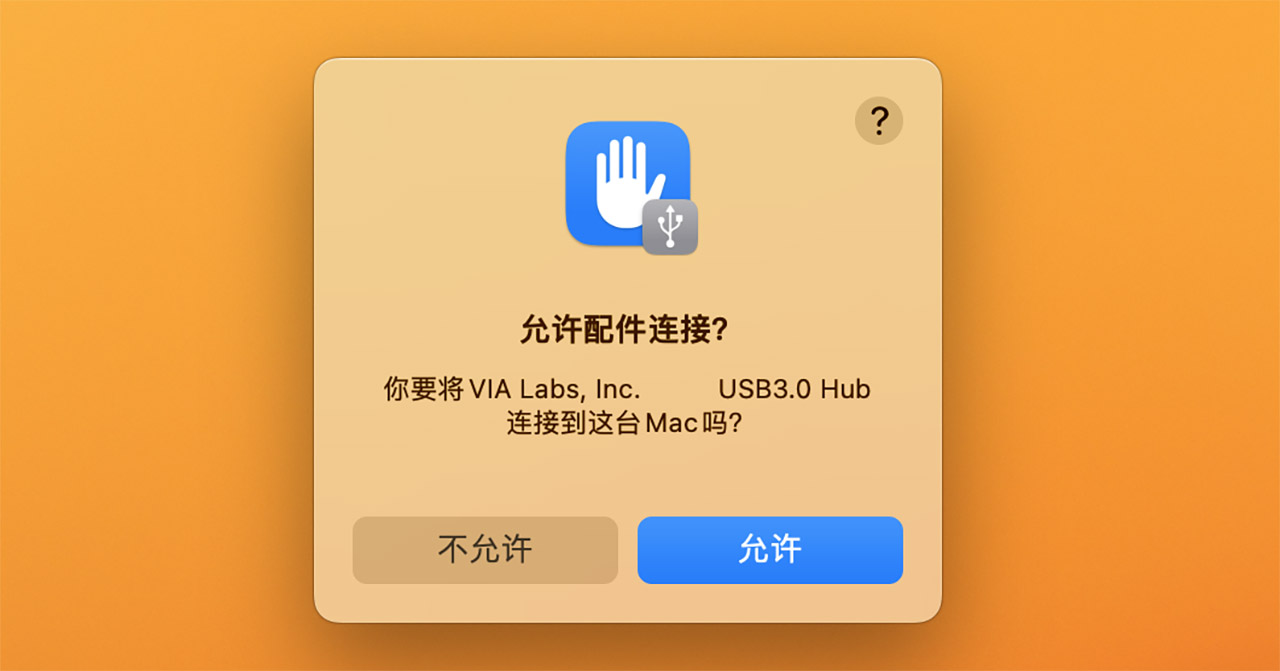

插入到宝宝自用的Macbook Air M1 上面,弹出提醒窗口,VIA Labs INC. USB3.0 HUB . 确认允许,即可正常使用。

三星USB3.0 HUB拓展坞 Samsung eMMC 5.1 32G闪存DP/N 0XFTR1 RTL8153B 千兆以太网卡转换器集线器SD拓展槽 立讯精密代工 Docking Station

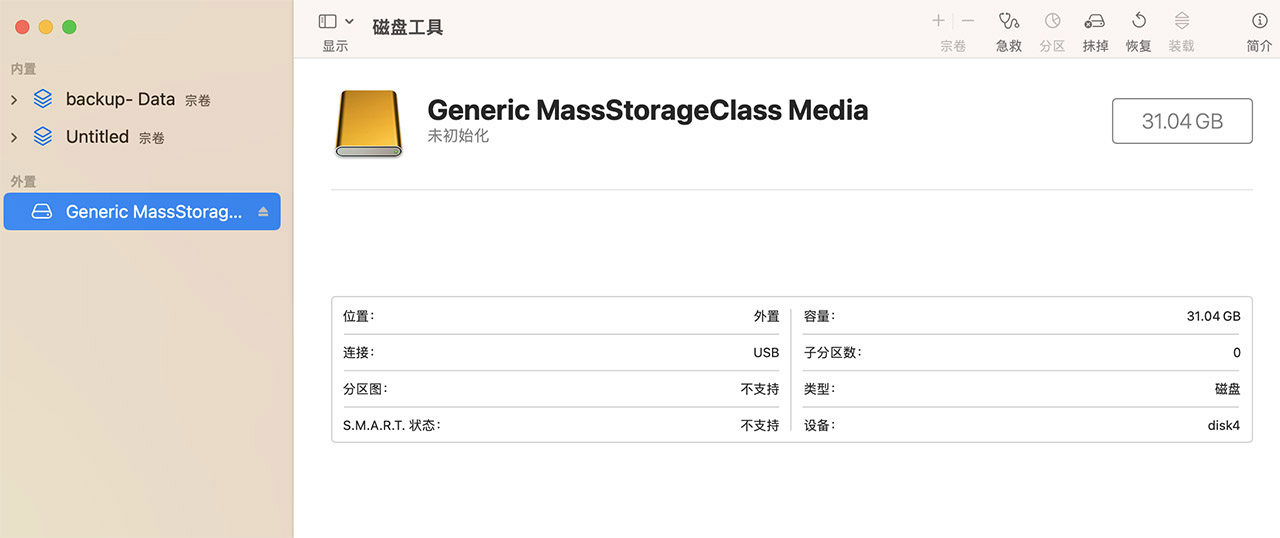

磁盘工具能看到容量31.04G ,存储设备的实际容量要用标称的乘以0.93来计算,因为存储设备生产厂家按照1G等于1000M,1M等于1000K计算,而系统中这个比例是1:1024来计算的,所以实际容量都要小,在windows 系统中,显示可用的容量28.9G样子。

三星USB3.0 HUB拓展坞 Samsung eMMC 5.1 32G闪存DP/N 0XFTR1 RTL8153B 千兆以太网卡转换器集线器SD拓展槽 立讯精密代工 Docking Station

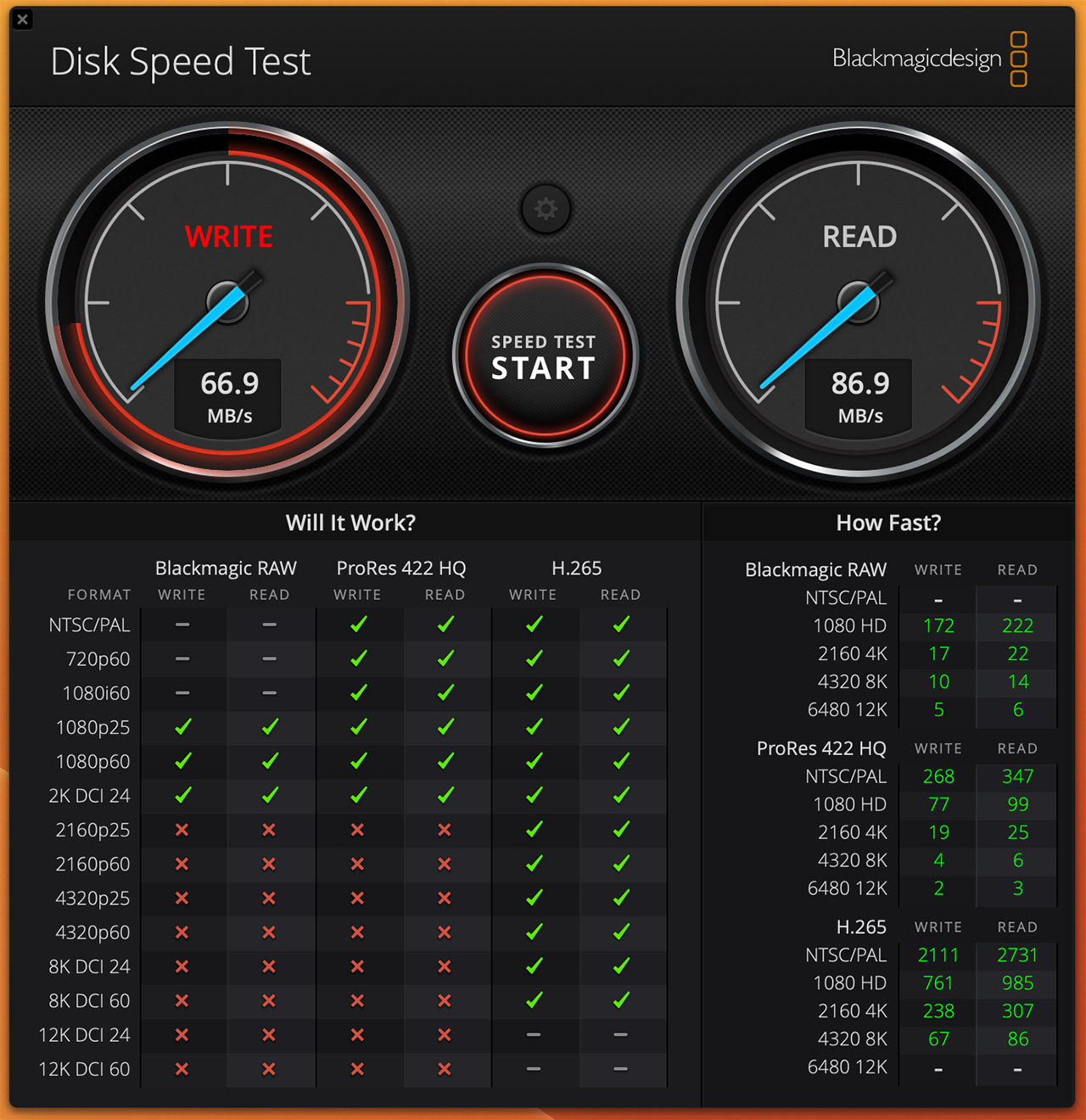

用DISK SPEED TEST 来测试一下读写速度,截图如下:

三星USB3.0 HUB拓展坞 Samsung eMMC 5.1 32G闪存DP/N 0XFTR1 RTL8153B 千兆以太网卡转换器集线器SD拓展槽 立讯精密代工 Docking Station

如果这个测试表对新手不太友好,直观拷贝3.01G的视频文件,用时不到一分钟。

三星USB3.0 HUB拓展坞 Samsung eMMC 5.1 32G闪存DP/N 0XFTR1 RTL8153B 千兆以太网卡转换器集线器SD拓展槽 立讯精密代工 Docking Station

关键是小巧方便,无需外置供电,这个对经常移动办公的用户真心很友好,喜欢的朋友可以顺带撸一个。

三星USB3.0 HUB拓展坞 Samsung eMMC 5.1 32G闪存DP/N 0XFTR1 RTL8153B 千兆以太网卡转换器集线器SD拓展槽 立讯精密代工 Docking Station

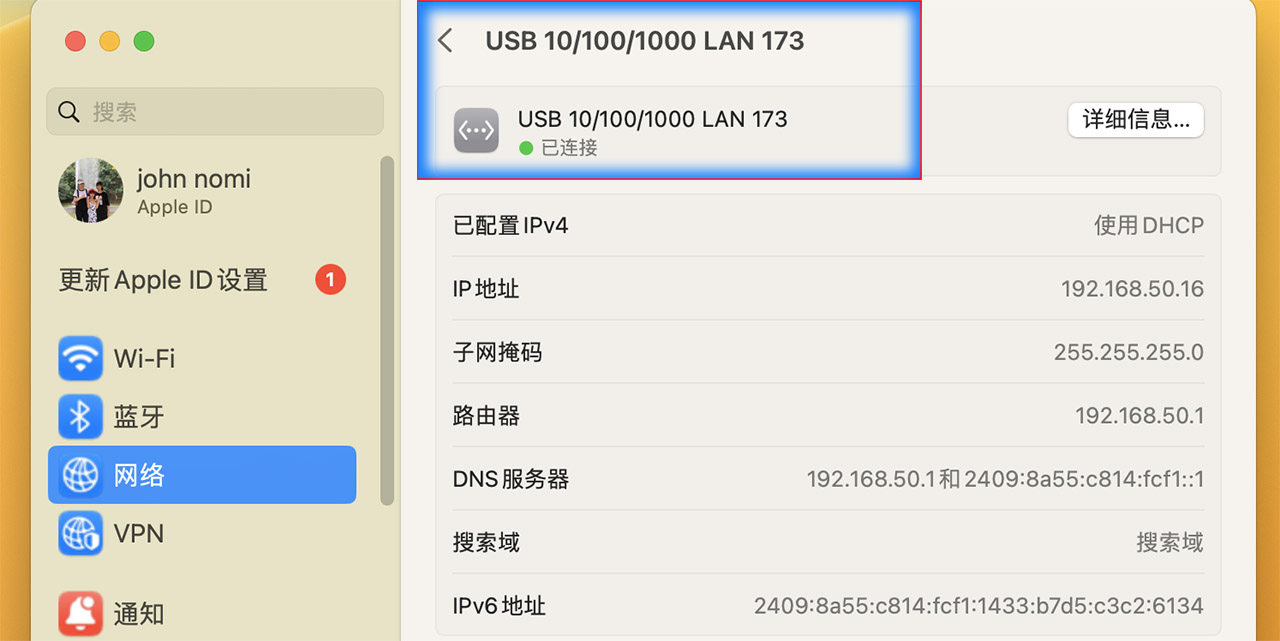

内置”小螃蟹” RTL8153B 千兆以太网卡, 在Mac OS 和Windows 下都是免驱动,即插即用。

外观拆解

三星USB3.0 HUB拓展坞 Samsung eMMC 5.1 32G闪存DP/N 0XFTR1 RTL8153B 千兆以太网卡转换器集线器SD拓展槽 立讯精密代工 Docking Station

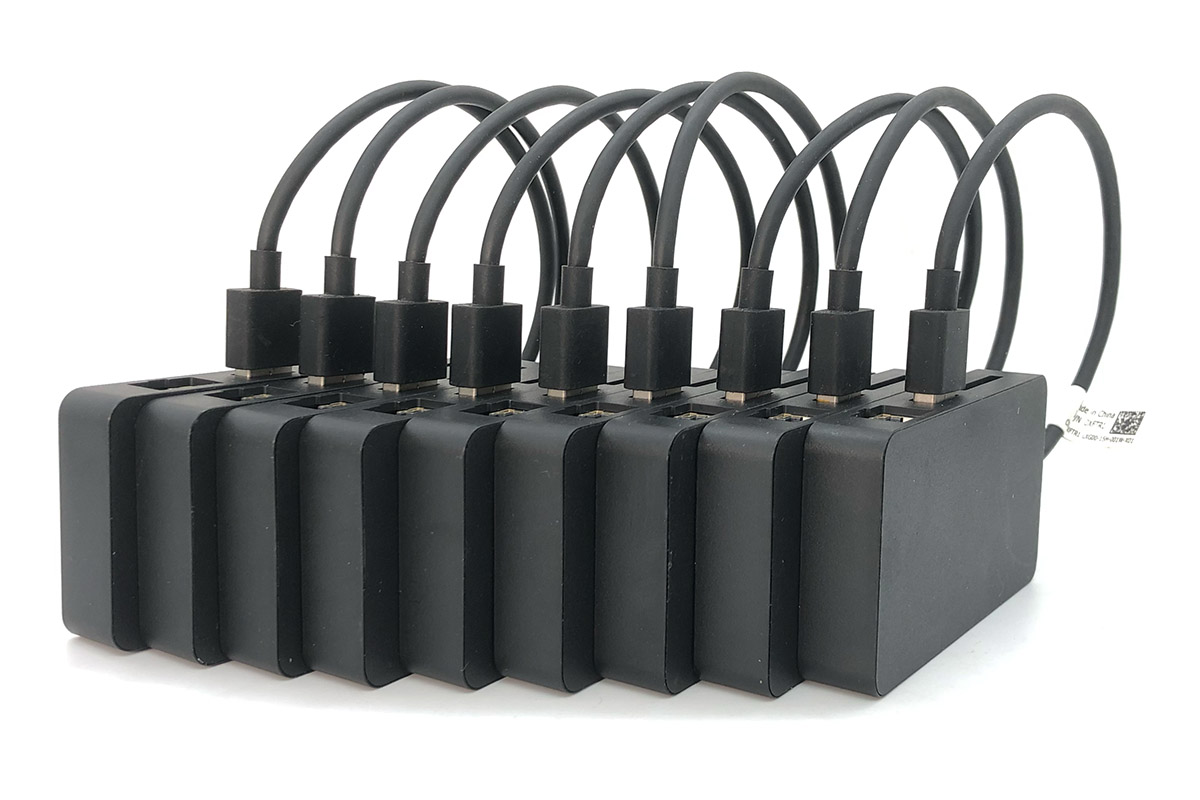

就这么几个,批量上个图,成色和我图片展示的一样,运输过程外观有肉眼可见细微的蹭痕,因为是磨砂表面,照片上也反应不明显。

三星USB3.0 HUB拓展坞 Samsung eMMC 5.1 32G闪存DP/N 0XFTR1 RTL8153B 千兆以太网卡转换器集线器SD拓展槽 立讯精密代工 Docking Station

正面俯瞰图。

三星USB3.0 HUB拓展坞 Samsung eMMC 5.1 32G闪存DP/N 0XFTR1 RTL8153B 千兆以太网卡转换器集线器SD拓展槽 立讯精密代工 Docking Station

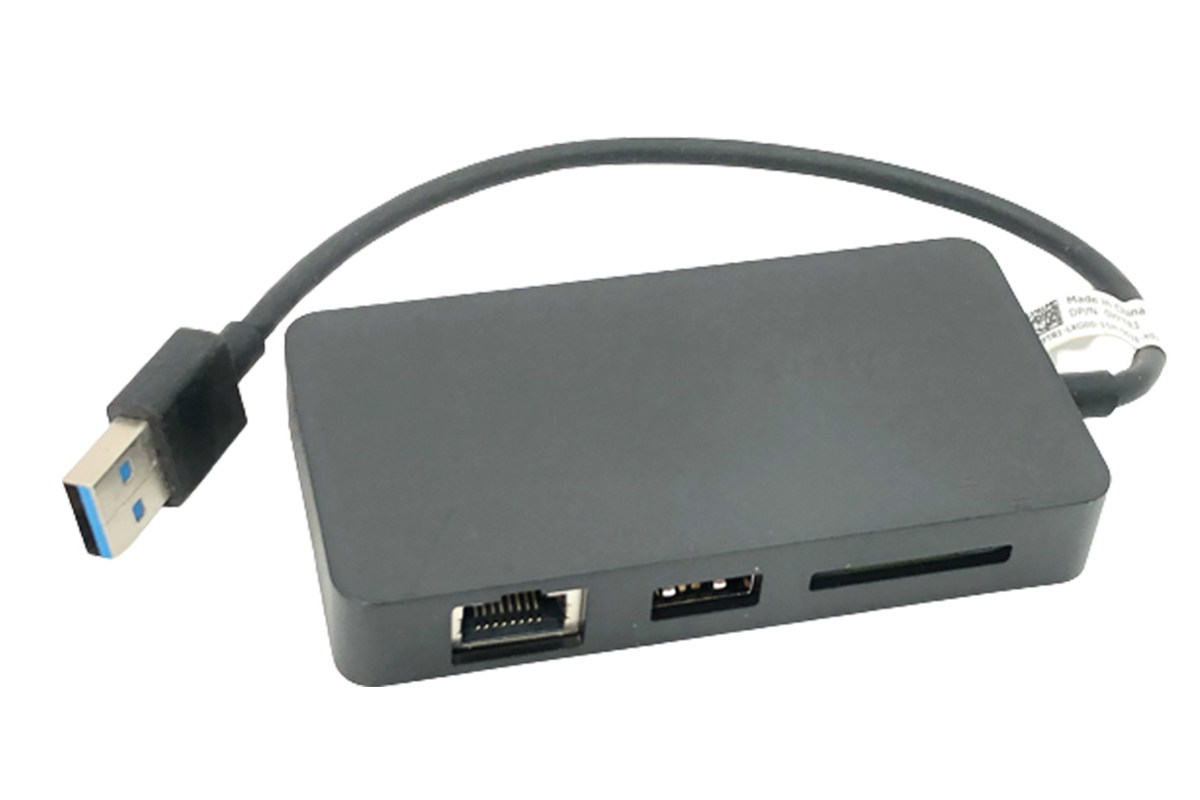

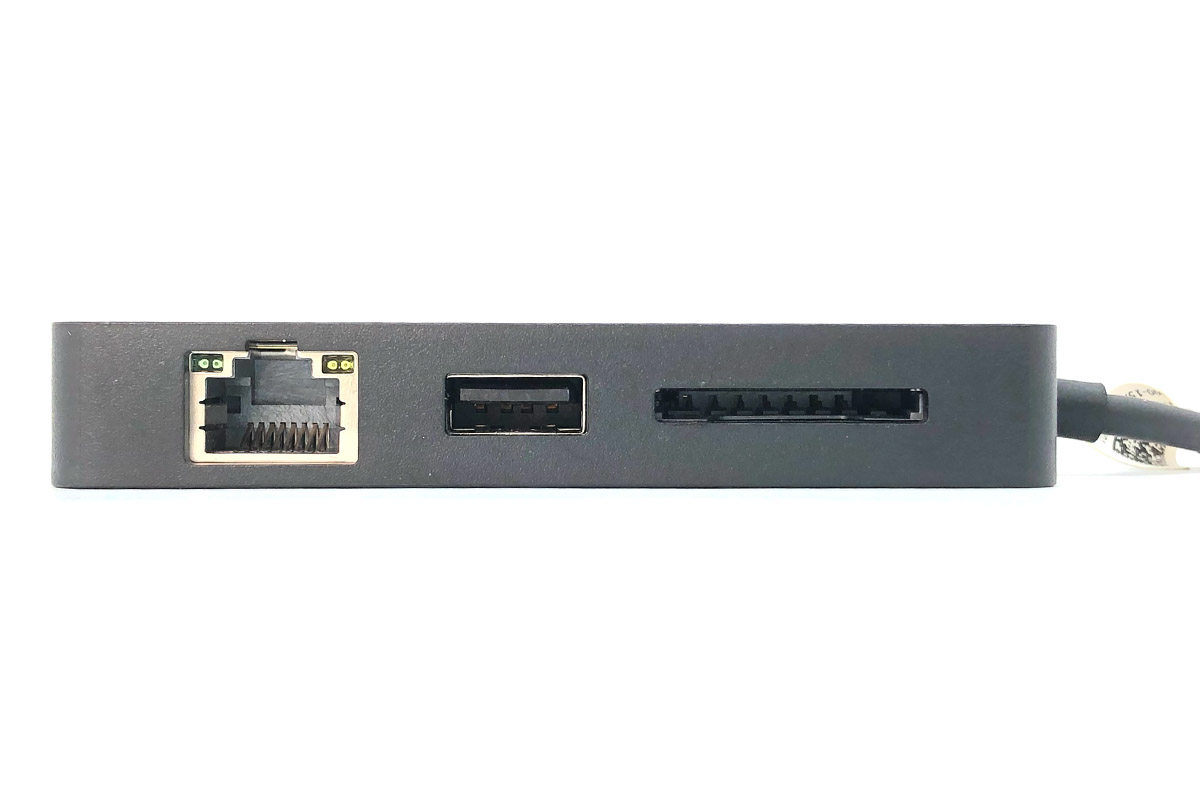

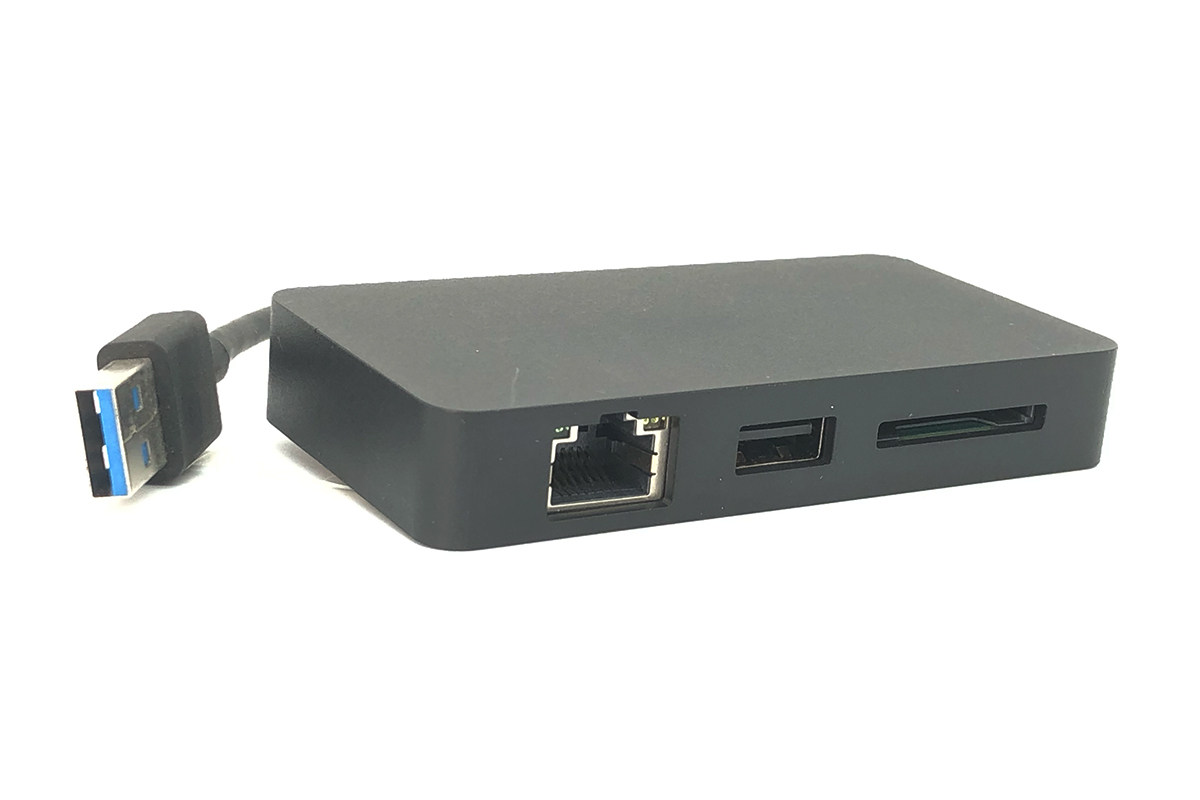

不同的角度看一下。接口依次为外接电脑的蓝色USB3.0接口, 千兆以太网接口,拓展USB3.0接口,和SD读卡器插槽。

三星USB3.0 HUB拓展坞 Samsung eMMC 5.1 32G闪存DP/N 0XFTR1 RTL8153B 千兆以太网卡转换器集线器SD拓展槽 立讯精密代工 Docking Station
这样更加清晰一些。

三星USB3.0 HUB拓展坞 Samsung eMMC 5.1 32G闪存DP/N 0XFTR1 RTL8153B 千兆以太网卡转换器集线器SD拓展槽 立讯精密代工 Docking Station

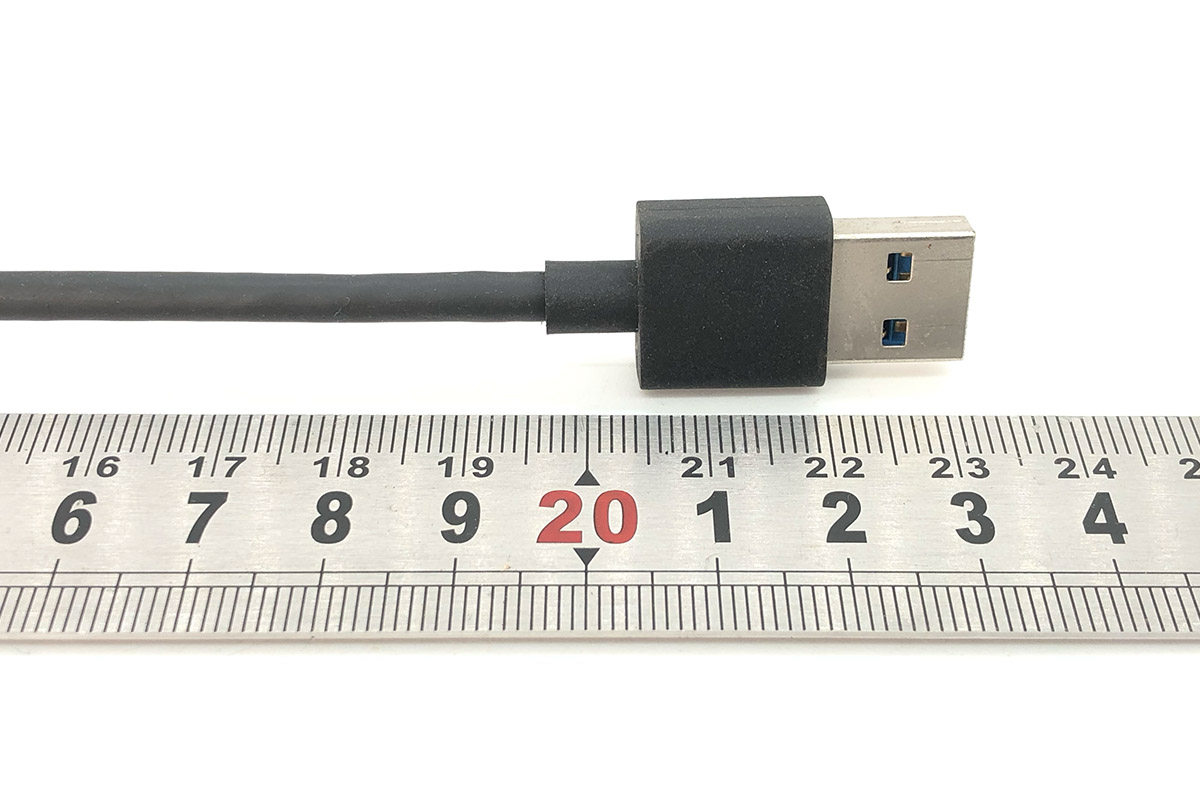

单独链接线长度22厘米。拓展坞长9.3cm, 宽度4.7厘米, 厚度1.5cm , 可谓小巧

三星USB3.0 HUB拓展坞 Samsung eMMC 5.1 32G闪存DP/N 0XFTR1 RTL8153B 千兆以太网卡转换器集线器SD拓展槽 立讯精密代工 Docking Station

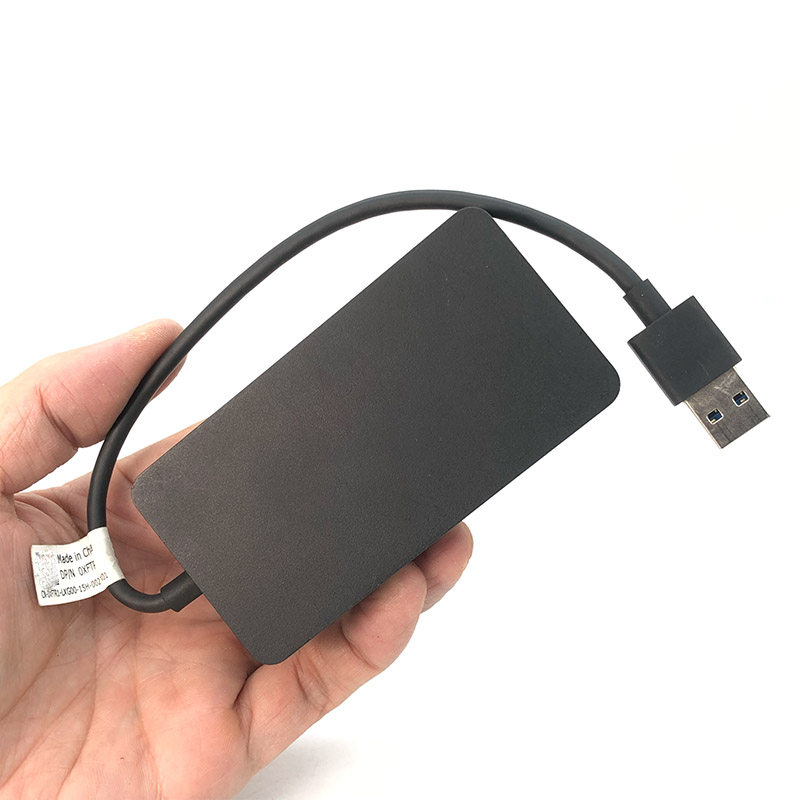

为方便展示,用手抓拍个特写作为参照物。

三星USB3.0 HUB拓展坞 Samsung eMMC 5.1 32G闪存DP/N 0XFTR1 RTL8153B 千兆以太网卡转换器集线器SD拓展槽 立讯精密代工 Docking Station

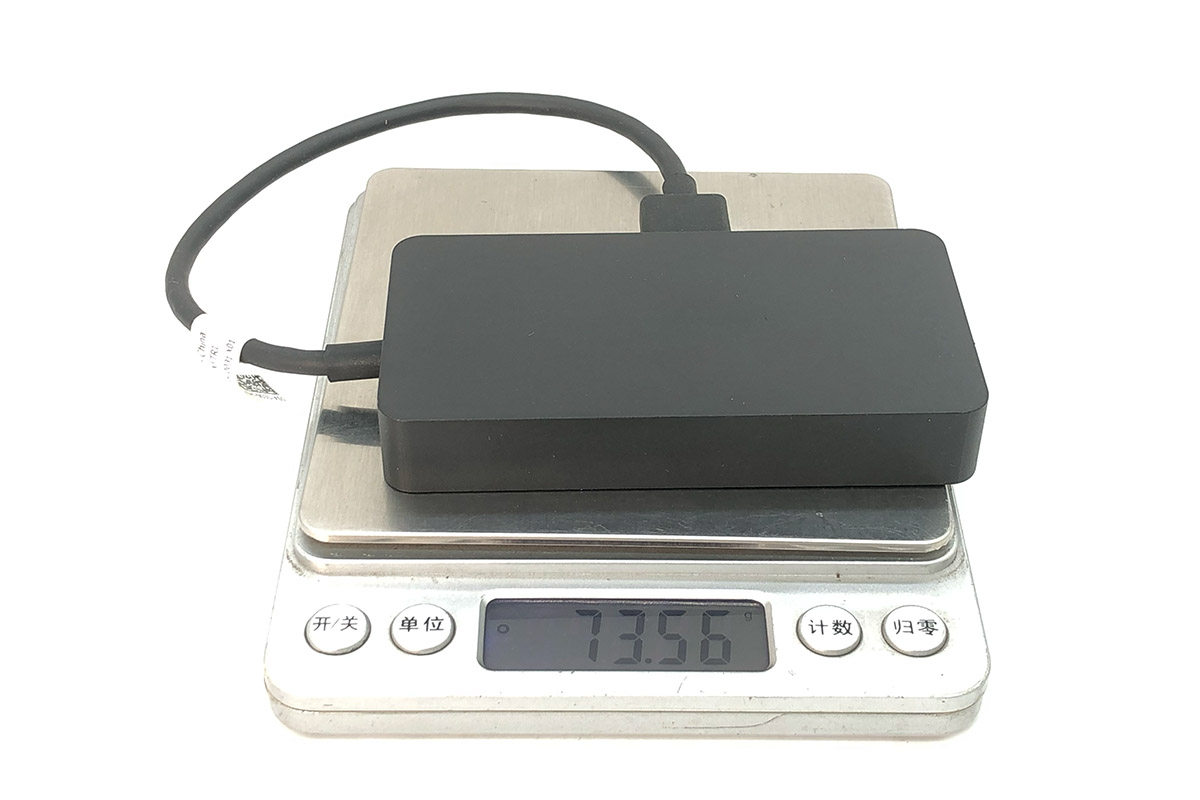

重量73.56g.

三星USB3.0 HUB拓展坞 Samsung eMMC 5.1 32G闪存DP/N 0XFTR1 RTL8153B 千兆以太网卡转换器集线器SD拓展槽 立讯精密代工 Docking Station

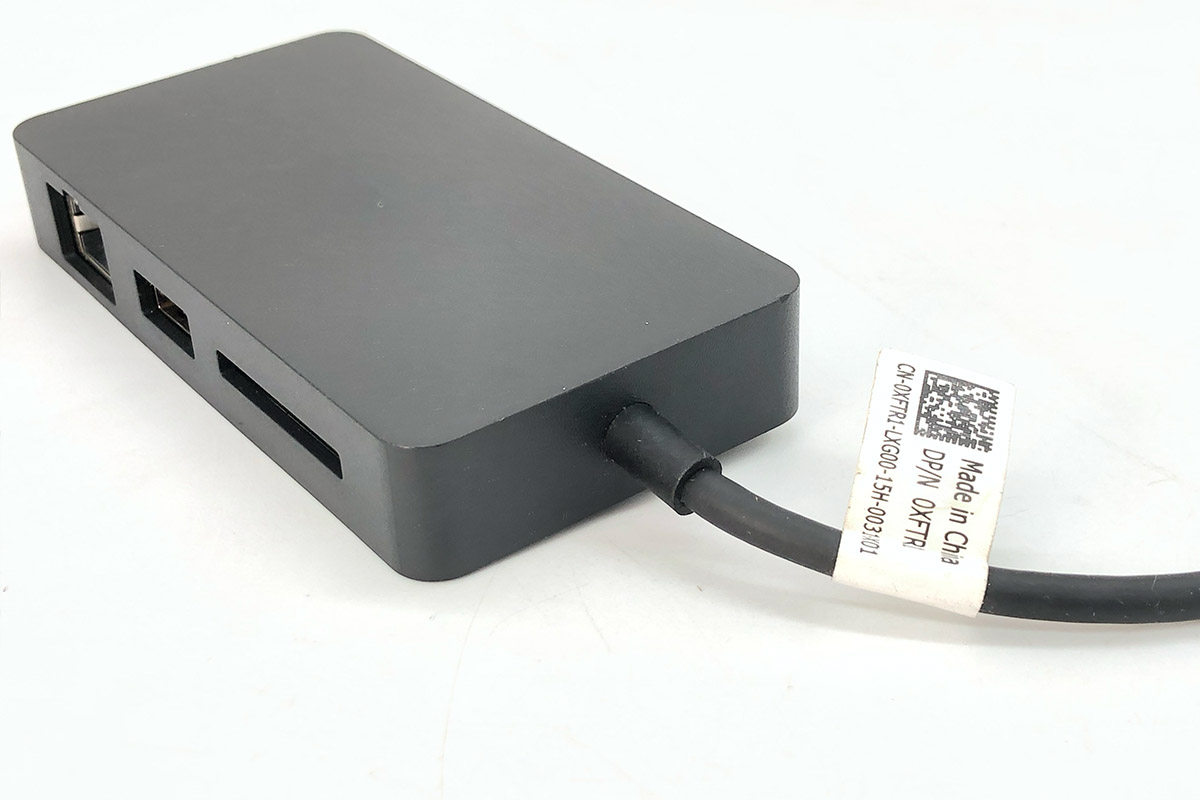

背面有一个二维码标签,DP/N 0XFTR1 ,具体也查不到任何信息,从这些细节看做工,大家自行比较,不吹不黑。

三星USB3.0 HUB拓展坞 Samsung eMMC 5.1 32G闪存DP/N 0XFTR1 RTL8153B 千兆以太网卡转换器集线器SD拓展槽 立讯精密代工 Docking Station

撬开底部盖板,内部铝合金金属屏蔽罩包裹。

三星USB3.0 HUB拓展坞 Samsung eMMC 5.1 32G闪存DP/N 0XFTR1 RTL8153B 千兆以太网卡转换器集线器SD拓展槽 立讯精密代工 Docking Station

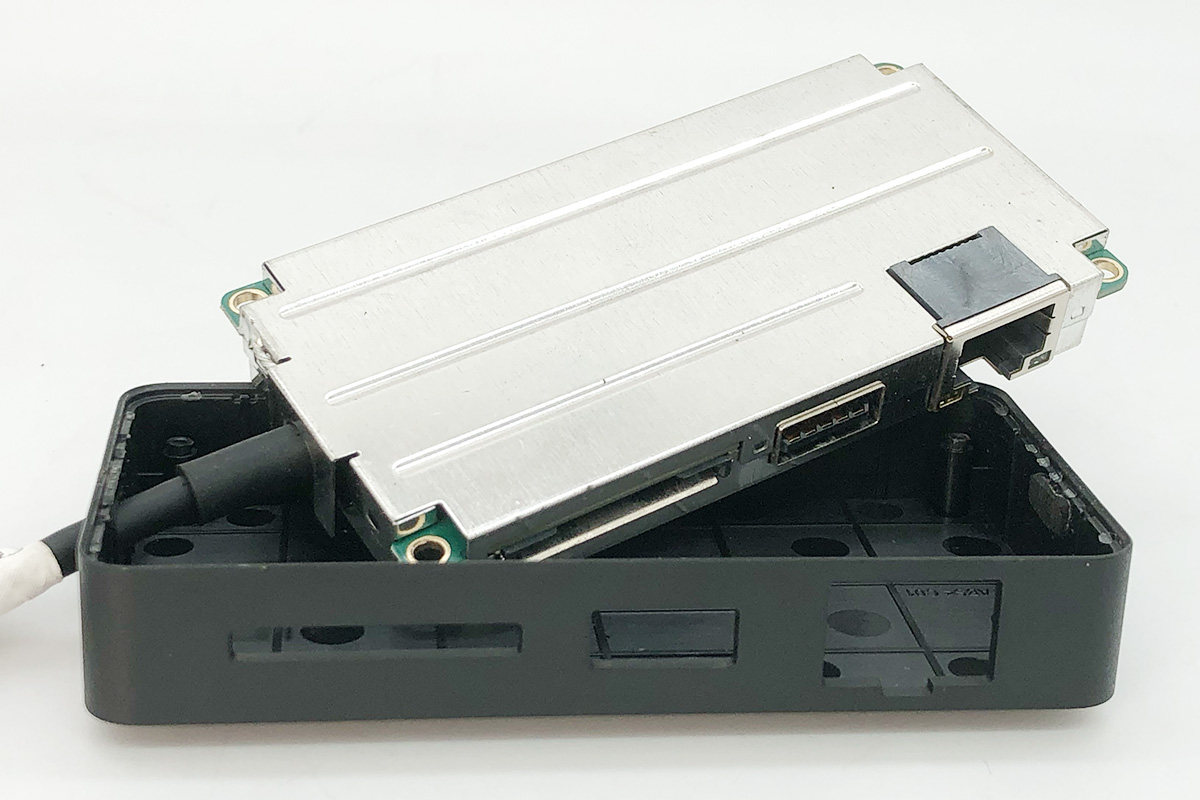

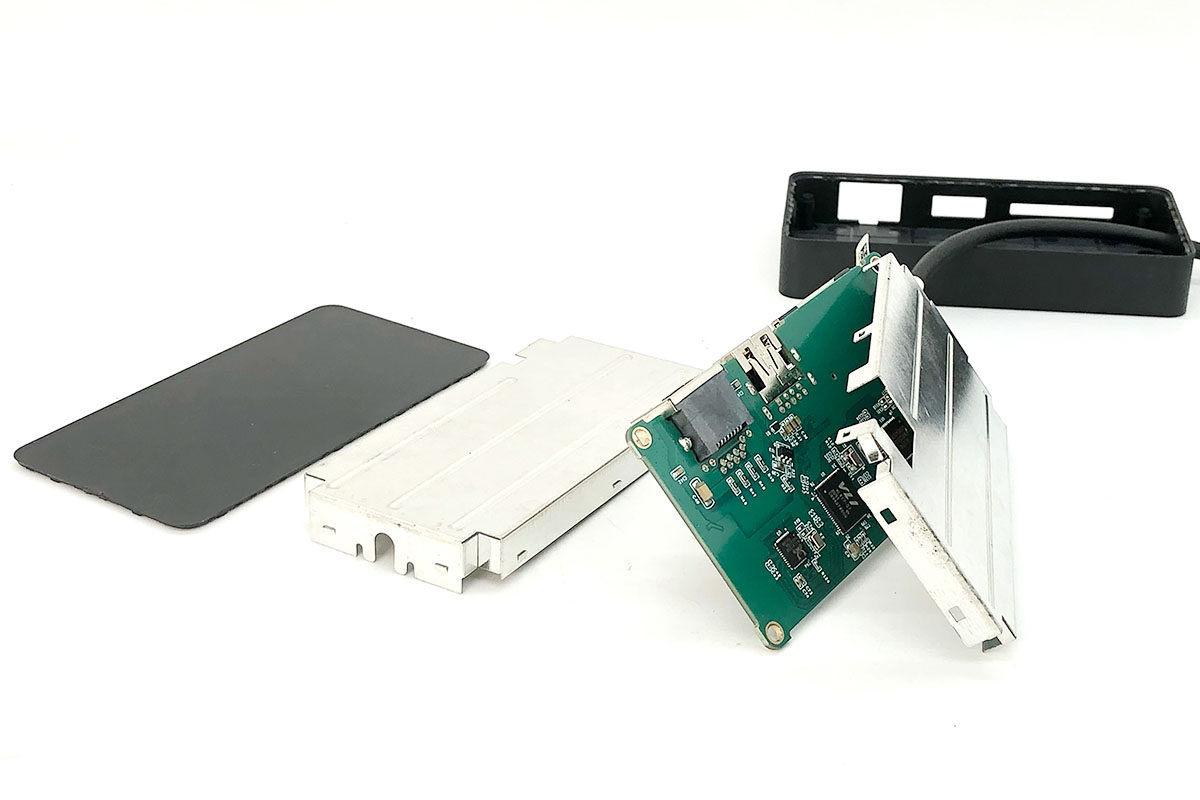

拧掉4个边角固定螺丝,从PC+ABS外壳中取出来。

三星USB3.0 HUB拓展坞 Samsung eMMC 5.1 32G闪存DP/N 0XFTR1 RTL8153B 千兆以太网卡转换器集线器SD拓展槽 立讯精密代工 Docking Station

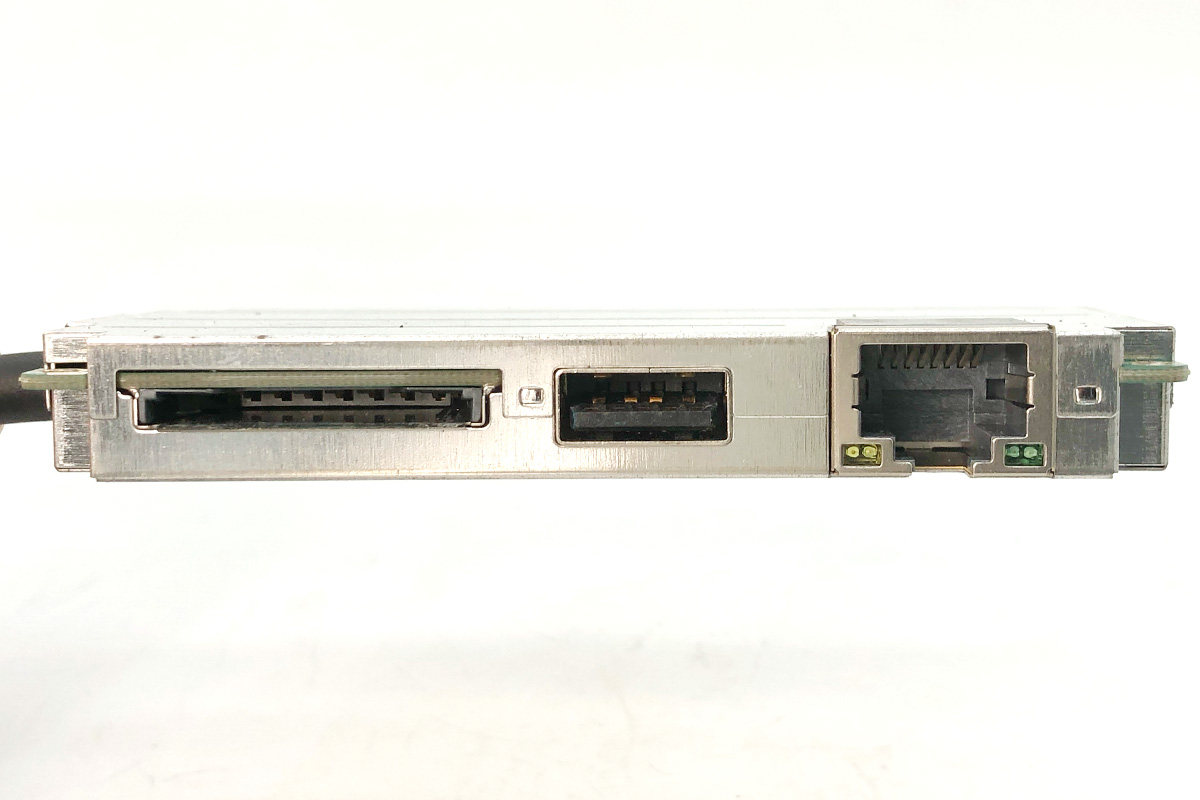

上下都是金属屏蔽层包裹,卡扣式扣紧。

三星USB3.0 HUB拓展坞 Samsung eMMC 5.1 32G闪存DP/N 0XFTR1 RTL8153B 千兆以太网卡转换器集线器SD拓展槽 立讯精密代工 Docking Station

掀开顶部盖板,内部结构如图,蓝色方框内是LX052 REV1-0 是立讯精密代工的编码。不了解立讯精密的朋友,可以自行百度科普一下。

三星USB3.0 HUB拓展坞 Samsung eMMC 5.1 32G闪存DP/N 0XFTR1 RTL8153B 千兆以太网卡转换器集线器SD拓展槽 立讯精密代工 Docking Station

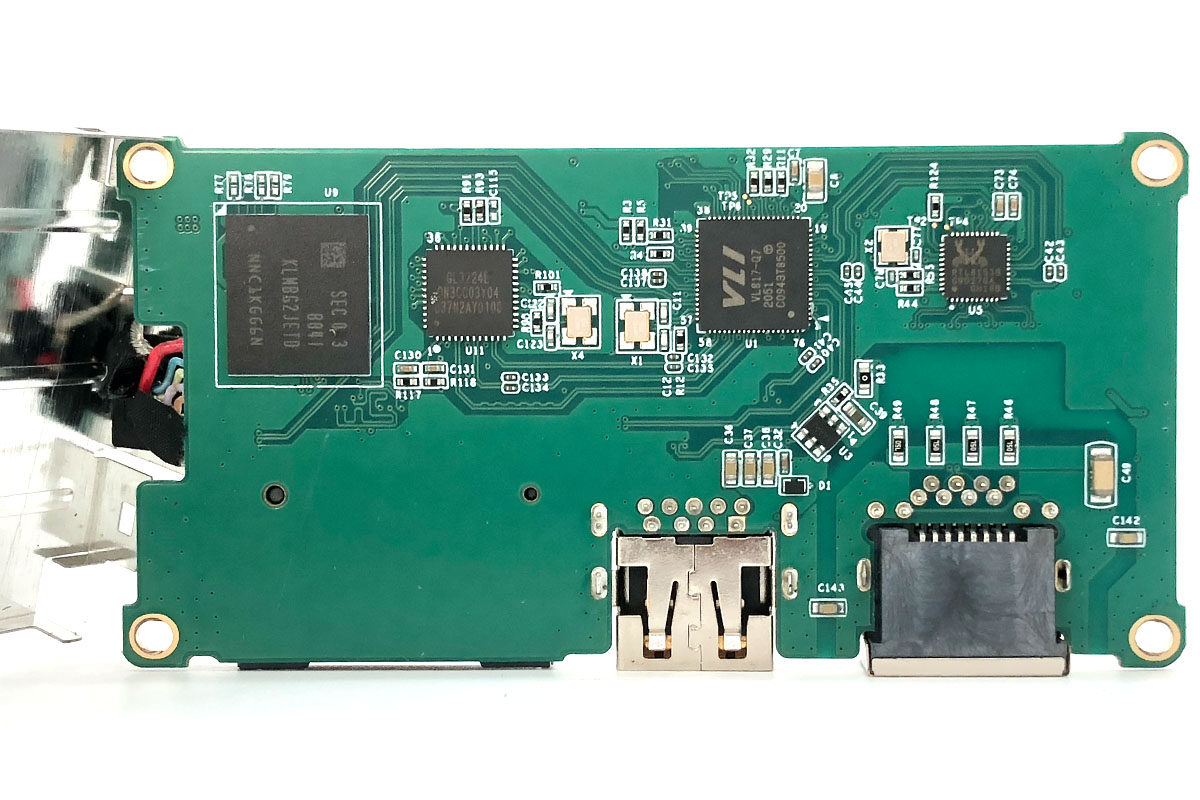

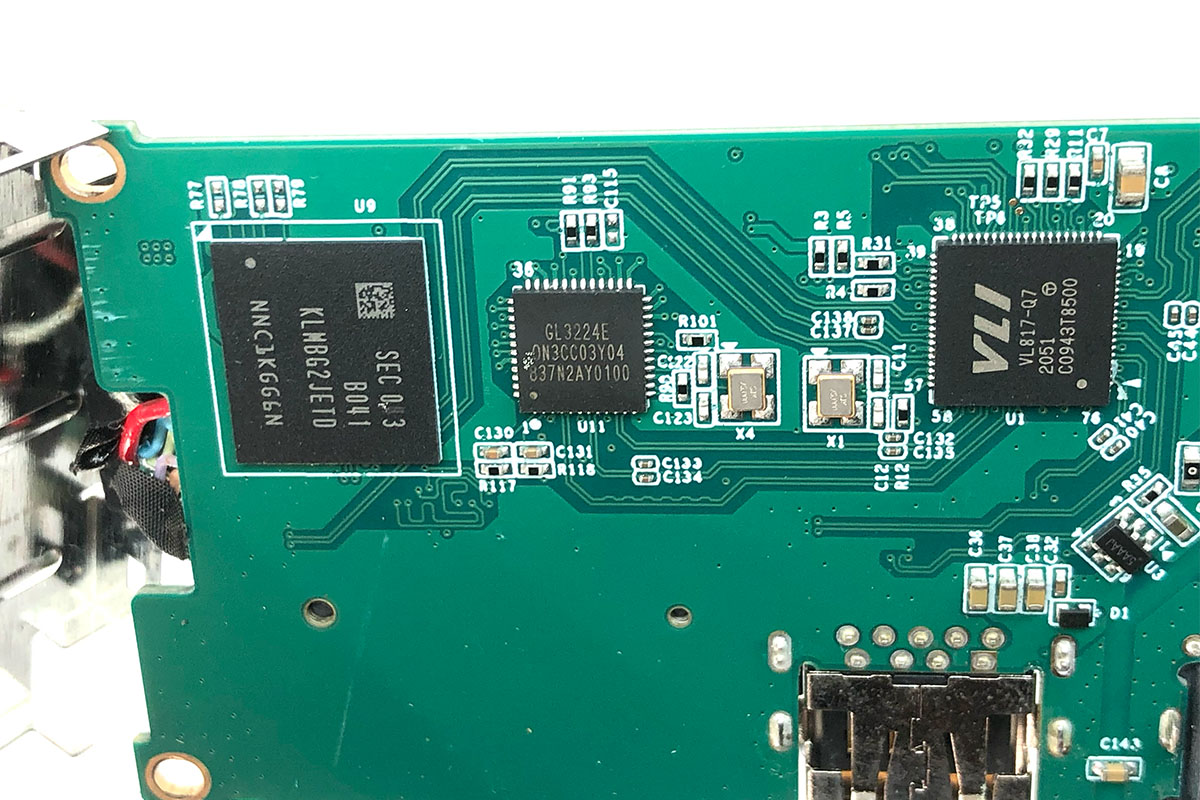

背面完整拆卸后的芯片展示。依次三星32G闪存,GL3224E USB 3.1 Gen 1 eMMC 读卡器控制器,以及威盛实验室的 VL817 是一款现代 USB 3.1 Gen 1 集线器控制器, 最右边是 RTL8153B芯片。

三星USB3.0 HUB拓展坞 Samsung eMMC 5.1 32G闪存DP/N 0XFTR1 RTL8153B 千兆以太网卡转换器集线器SD拓展槽 立讯精密代工 Docking Station

重点说说:白色方框内的是三星eMMC 5.1KLMBG2JETD-B041 ,一个32G闪充芯片。

三星USB3.0 HUB拓展坞 Samsung eMMC 5.1 32G闪存DP/N 0XFTR1 RTL8153B 千兆以太网卡转换器集线器SD拓展槽 立讯精密代工 Docking Station

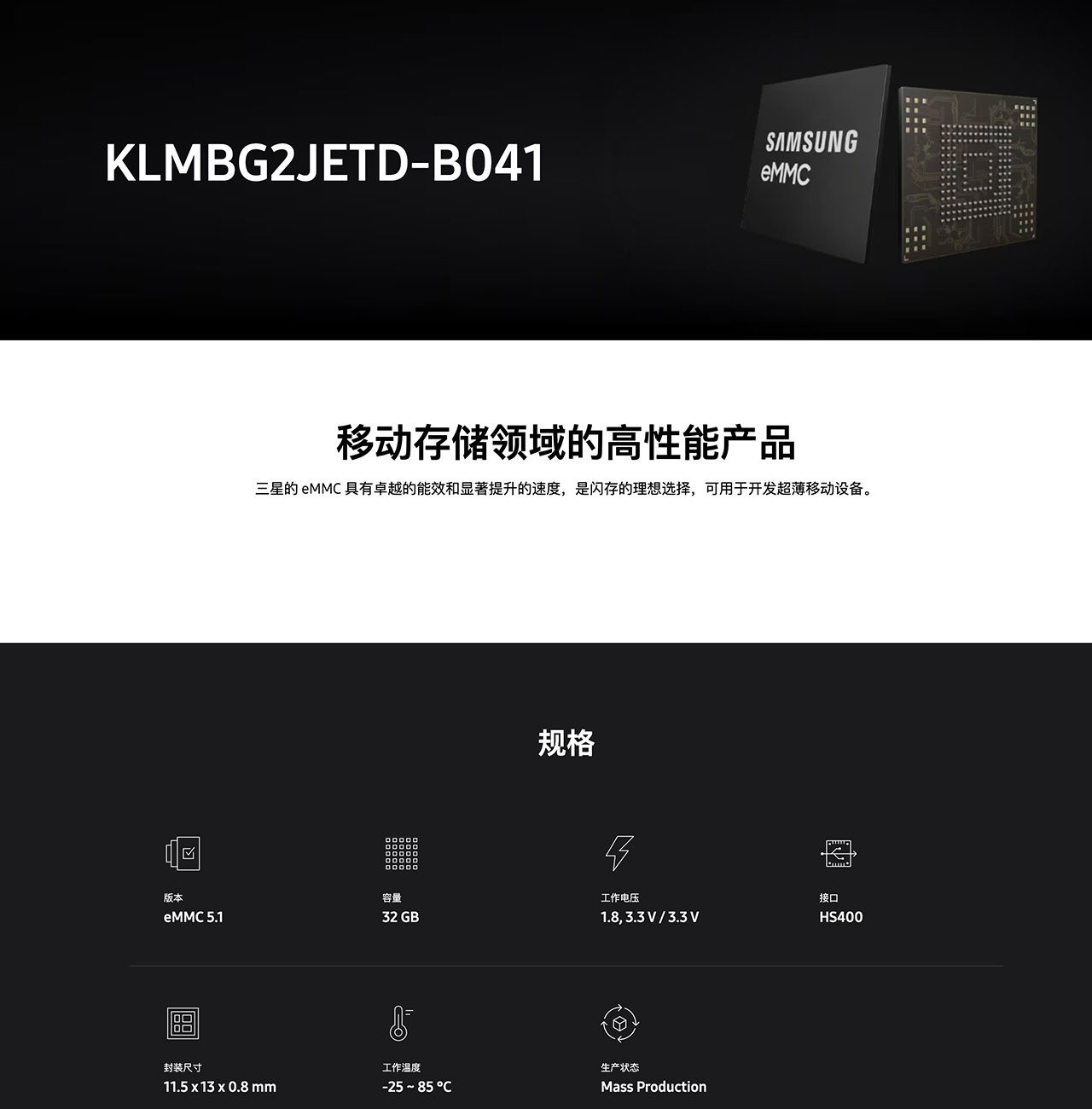

有兴趣的朋友可以下载官网PDF研究一下。三星eMMC凭借简练和先进的设计为什么能够短时间进入市场。三星eMMC产品提供高性能NAND Flash,可提高数据传输效率,可以实现更多、更快的多任务处理,网页浏览,应用程序的下载和文件传输,以及高清晰度的视频回放,并能运行大文件游戏。

三星USB3.0 HUB拓展坞 Samsung eMMC 5.1 32G闪存DP/N 0XFTR1 RTL8153B 千兆以太网卡转换器集线器SD拓展槽 立讯精密代工 Docking Station

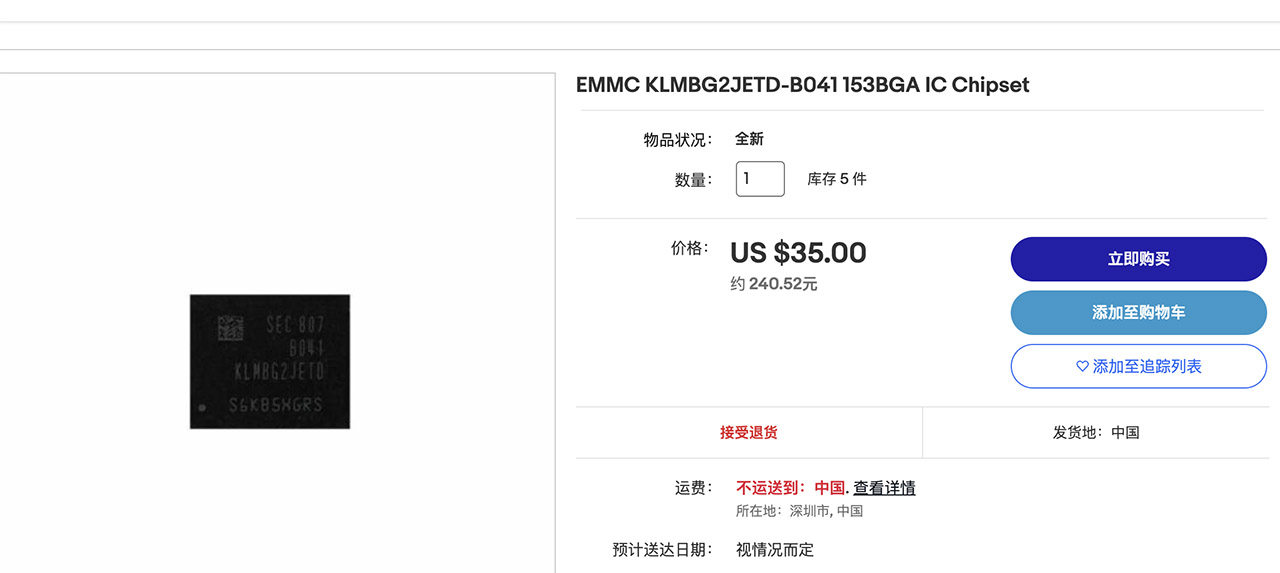

顺带搜索了一下这个32G EMMC KLMBG2JETD-B041 ,35美金一颗, 售价不菲。

三星USB3.0 HUB拓展坞 Samsung eMMC 5.1 32G闪存DP/N 0XFTR1 RTL8153B 千兆以太网卡转换器集线器SD拓展槽 立讯精密代工 Docking Station

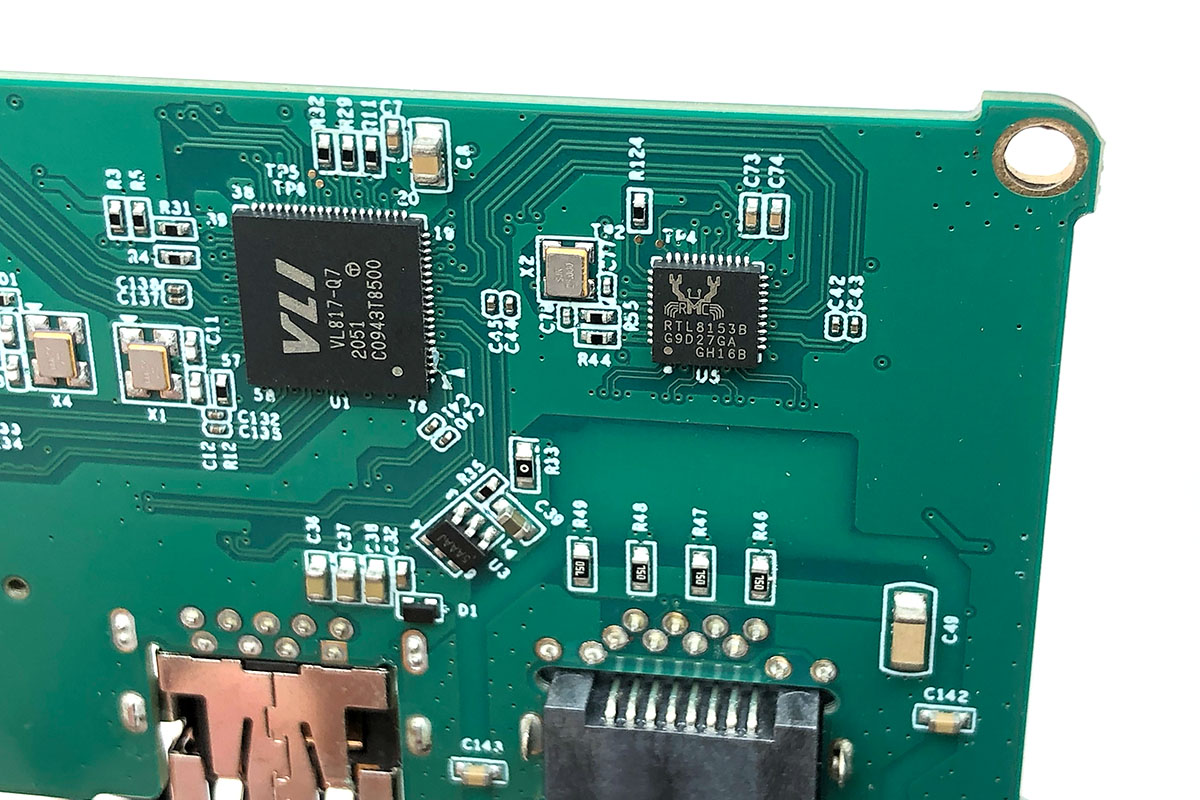

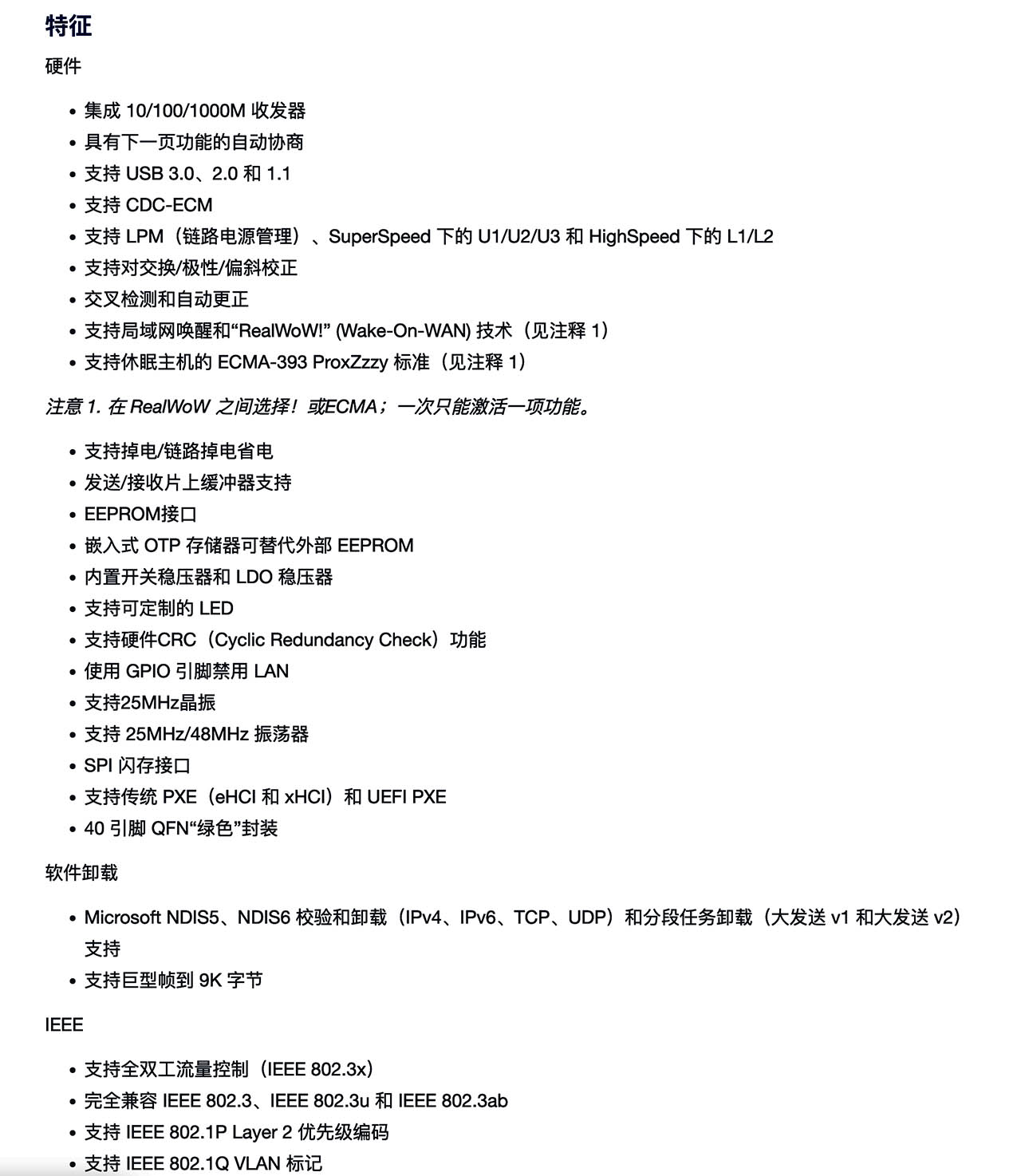

USB3.0 引脚9针焊点, 右上角小螃蟹RTL8153B 芯片,高频问题,RTL8153 RTL8153B AX88179哪个好?答案是 8153好于88179。ax88179的巨帧支持到4k,8153巨帧支持到9k。另外RTL8153B好于RTL8153,前者RTL8153B功耗仅1瓦,后者 RTL8153是3瓦。

三星USB3.0 HUB拓展坞 Samsung eMMC 5.1 32G闪存DP/N 0XFTR1 RTL8153B 千兆以太网卡转换器集线器SD拓展槽 立讯精密代工 Docking Station

三星USB3.0 HUB拓展坞 Samsung eMMC 5.1 32G闪存DP/N 0XFTR1 RTL8153B 千兆以太网卡转换器集线器SD拓展槽 立讯精密代工 Docking Station

三星USB3.0 HUB拓展坞 Samsung eMMC 5.1 32G闪存DP/N 0XFTR1 RTL8153B 千兆以太网卡转换器集线器SD拓展槽 立讯精密代工 Docking Station

拆解到这里,是什么货,质量如何,大家都有自己的客观判断,宝宝并不生产,只是一个草根搬运工,别家都是美图PS,宝宝坚持用实物拍摄和拆解展现产品,希望能帮到您挑到满意的产品,如果您收到货使用上遇到了什么问题,请您及时联系宝宝处理,切勿随意中差评,感谢!
