全新原装联想USB-C便携式端口扩展器 拆解报告travel hub 4X90M60793 03X7417 USB转HDMI 4K 30HZ 千兆网口

收工厂库存少量夹带几个全新带包装的，卖完无法补货，官网名称：联想USB-C便携式端口扩展器，Part number :4X90M60793 FRU :03X7417 官网目前售价499元，目前缺货，产品为2018年7月25号生产，此扩展坞可以连接带有USB-C或者是雷电3接口的电脑pc及笔记本，可以外接出一个HDMI ，一个VGA，一个千兆网卡口，一个USB3.0的接口。 注意：vga和HDMI不能同时接，只能接一个屏，且HDMI最高可以到4k 30hz的分辨率。

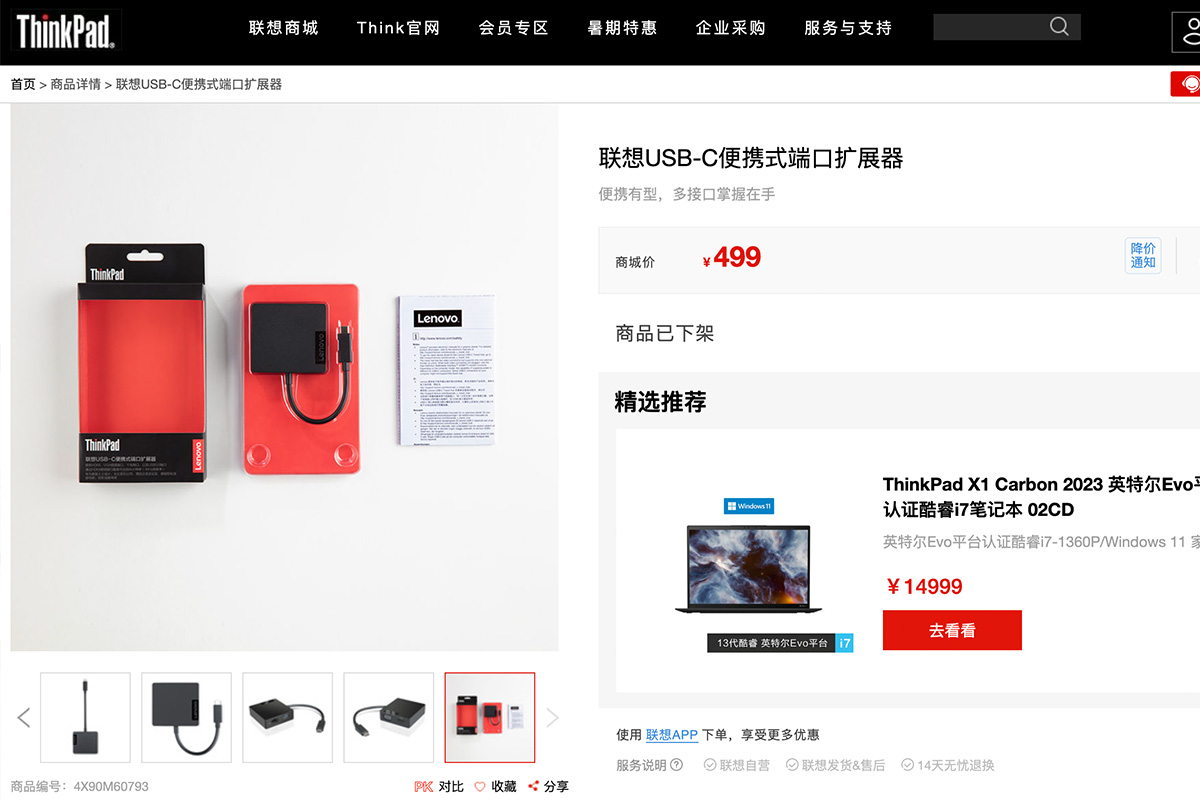

官网链接：https://tk.lenovo.com.cn/product/93523.html

官网的图片就不复制了，有兴趣的朋友直接点击官网查阅，技术指导文档请您参考：https://support.lenovo.com/us/en/accessories/acc100350-lenovo-usb-c-travel-hub-overview-and-service-parts

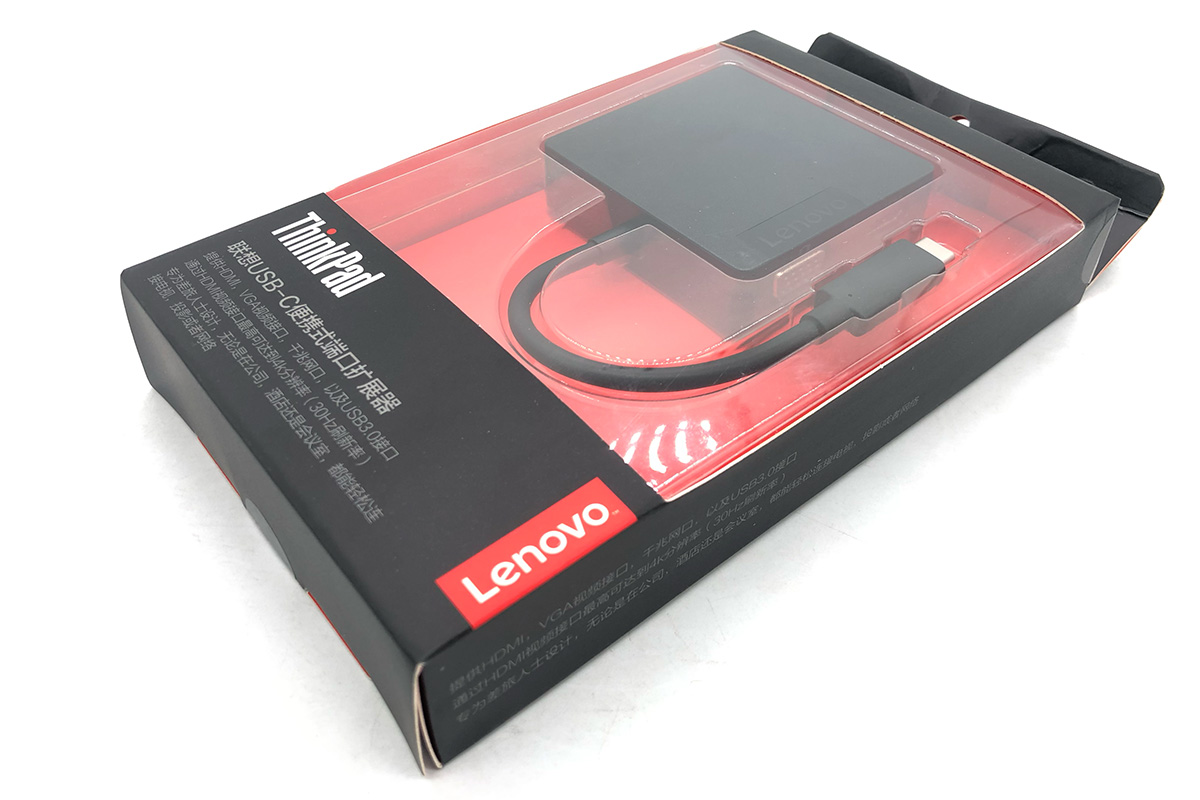

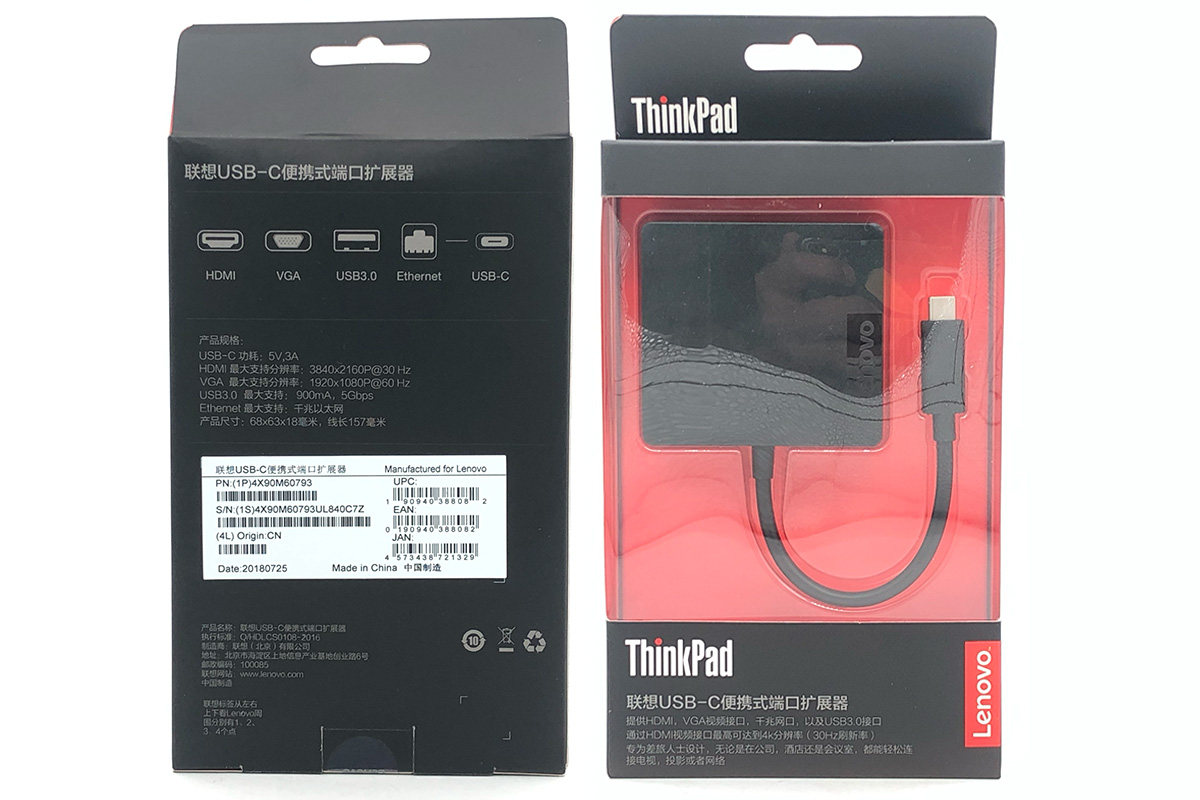

实物到货实拍，正反面的包装盒，包装盒上有详细的参数信息，可以放大看。

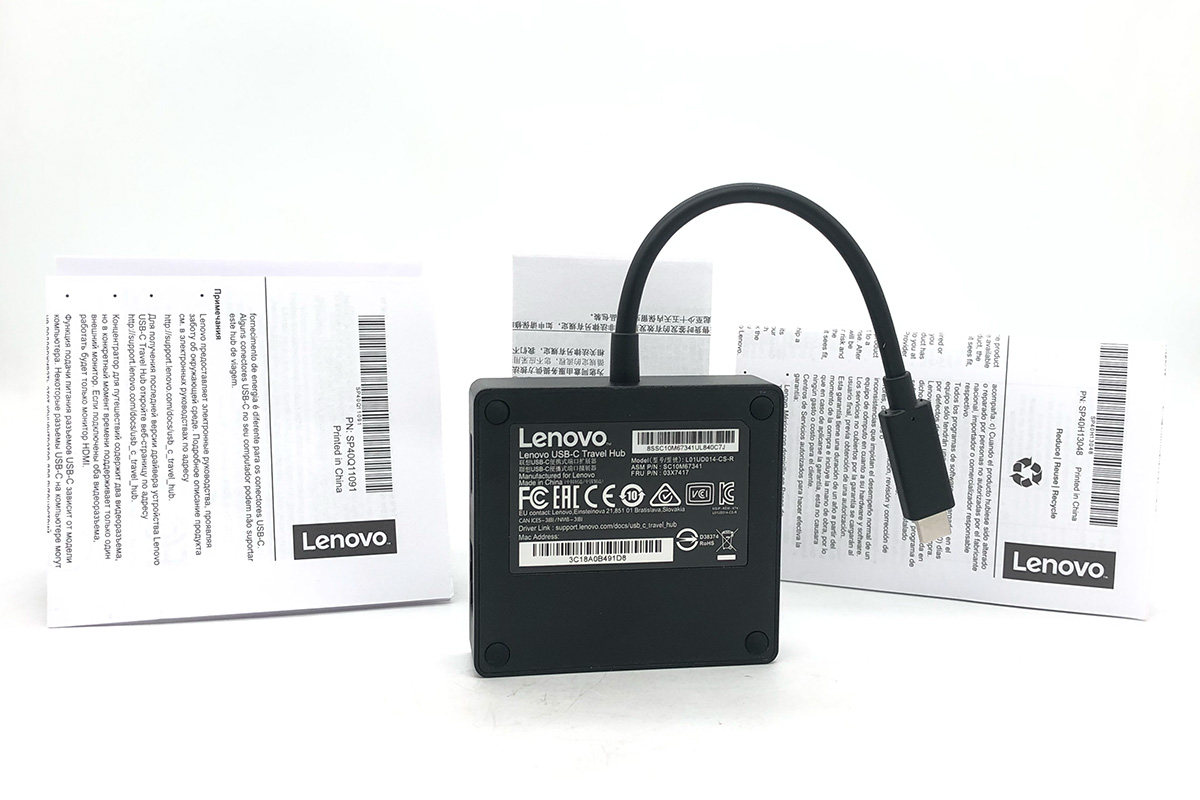

产品和说明书集合一起拍个图片。

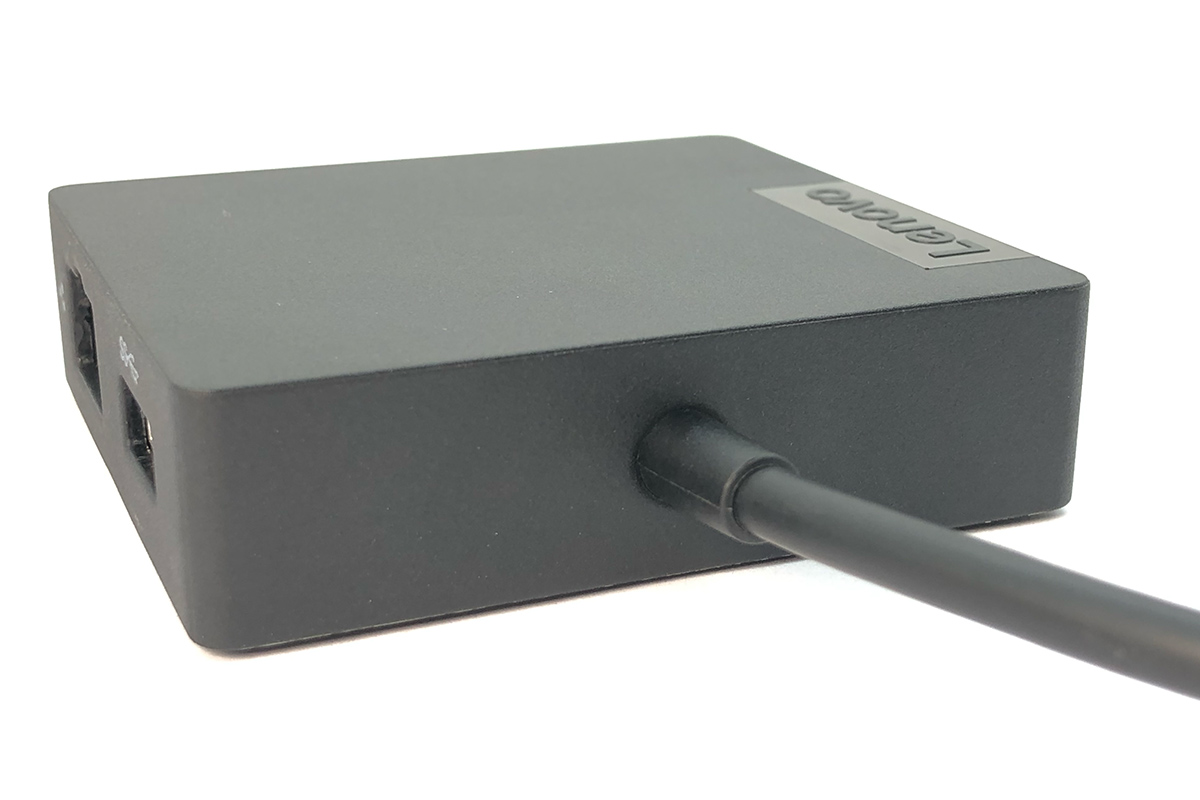

单独特写，背面标签能看到名称，FRU号码，ASM Part number 已经一系列认证信息。

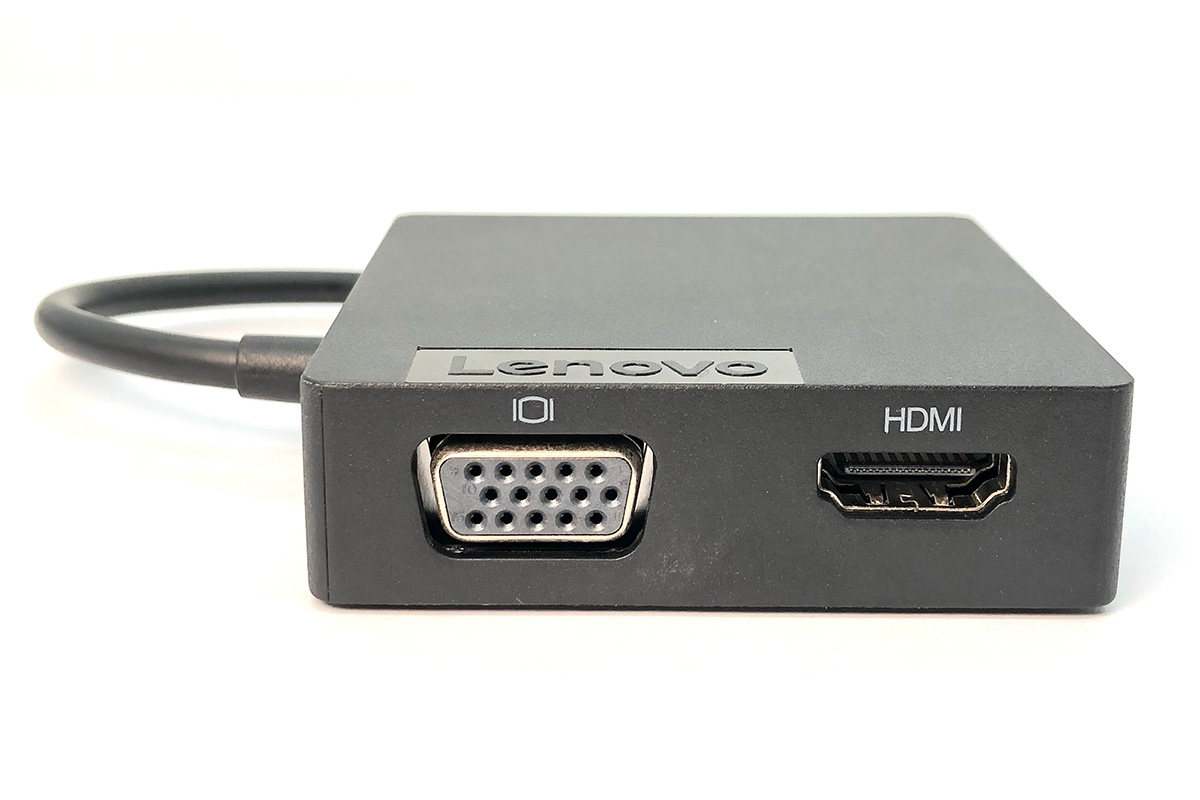

注意：vga和HDMI不能同时接，只能接一个屏，且HDMI最高可以到4k 30hz的分辨率。

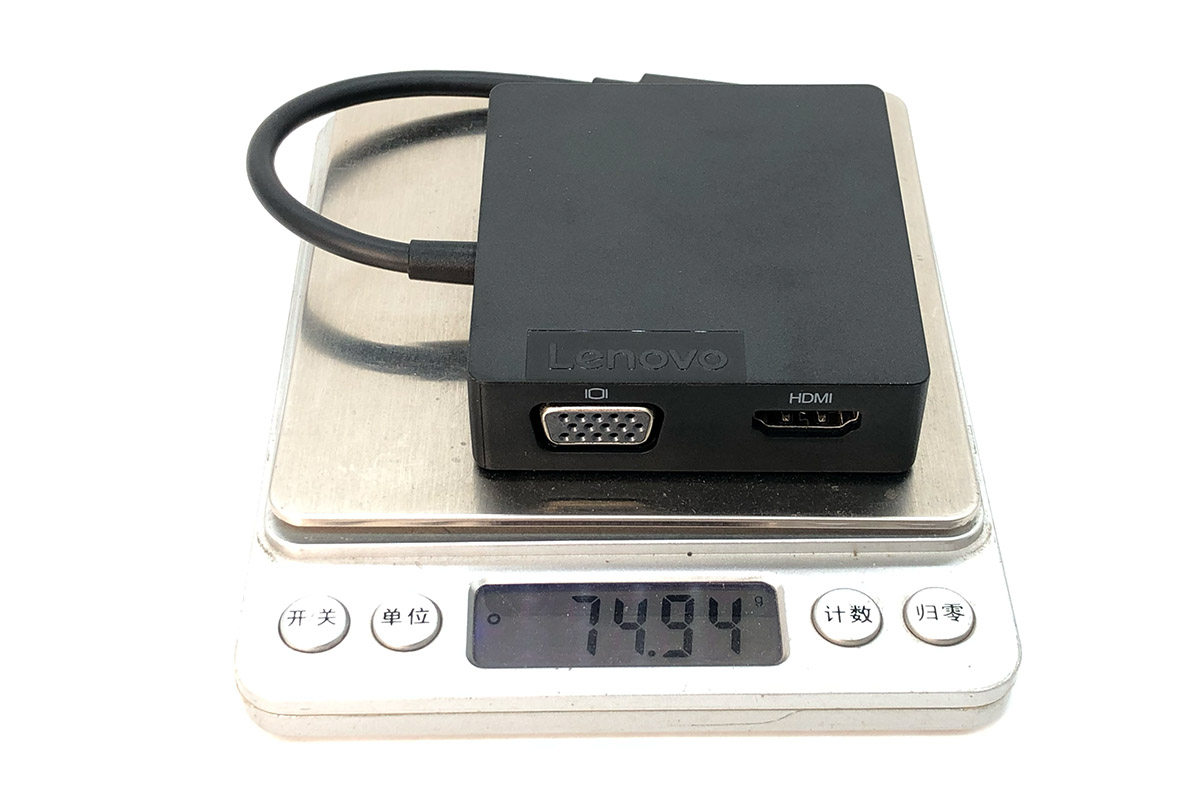

重量74.95g.

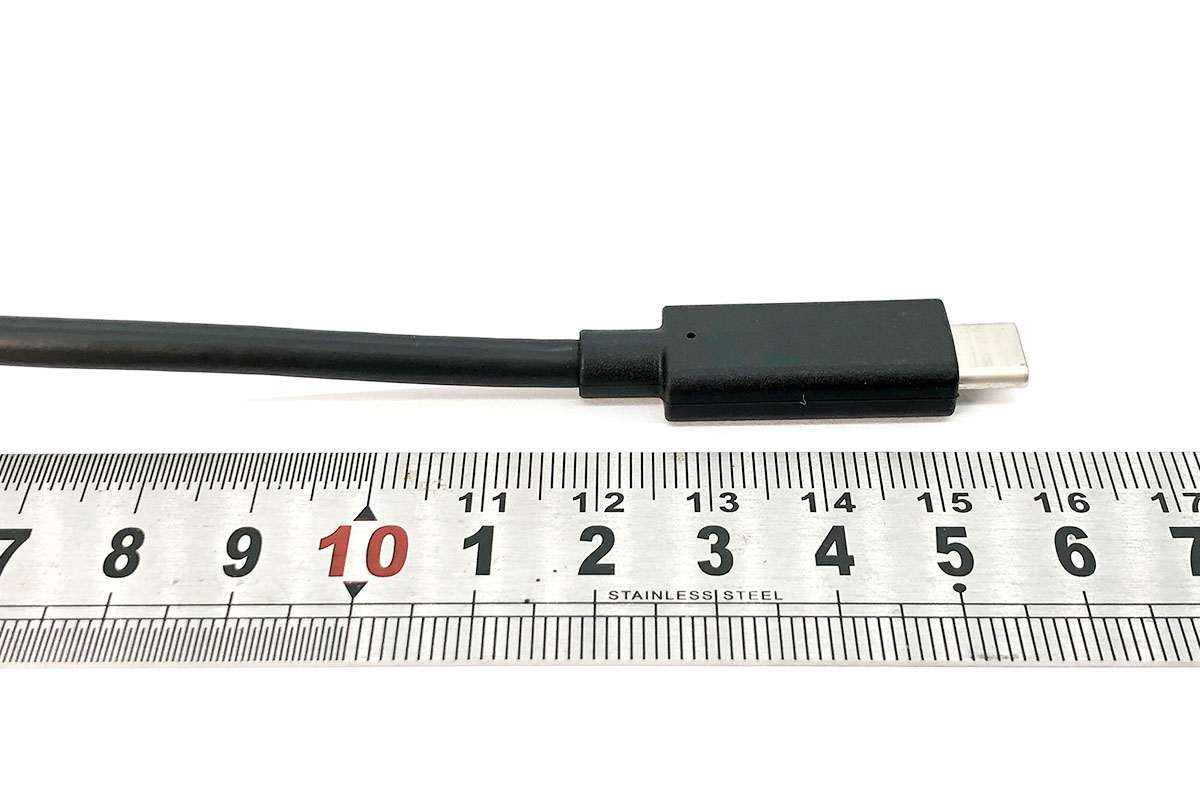

线的长度15厘米的样子。

• 以太网以及USB3.0接口：
  • 满足 IEEE802.3ab 和 IEEE802.3 千兆/ 100Mbps/ 10Mbps 数据速率传输
  • 如果主机系统支持，则支持 PXE 引导并从远程服务器加载映像
  • 如果主机系统支持，支持 S3 模式下的 Wake-On-LAN 和 Mac 通过
  • 连接器上的 LED,在网络连接上时，会闪烁。
  • USB3.0接口，支持外接USB A 口设备，提供不超过5Gbps 的速度。

• 支持 PXE 引导：如果主机系统支持，则需要在传统 BIOS 和 UEFI BIOS 系统上支持 PXE 引导和从远程服务器加载映像
• 过电压保护：仅总线电源：当 Vbus 电源为 5V@3A 时集线器工作，当 Vbus 电源为 5V@1.5A 和 5V@0.9A 时集线器不工作
• 其他操作环境： 带有两个视频连接器的 travel hub Gen2 可以同时支持两个外接显示器。当两个视频连接器都插入时，HDMI 和 VGA 端口显示相同的屏幕。

驱动和软件下载官网地址：https://support.lenovo.com/us/en/accessories/acc500177-lenovo-usb-c-travel-hub-gen-2-overview-and-service-parts

分辨率/刷新率：

• 3840×2160@30Hz HDMI 端口
• 1920×1080@60hz VGA 端口

拆解环节：

直接用锤子砸吧，没有找到螺丝固定孔位置。

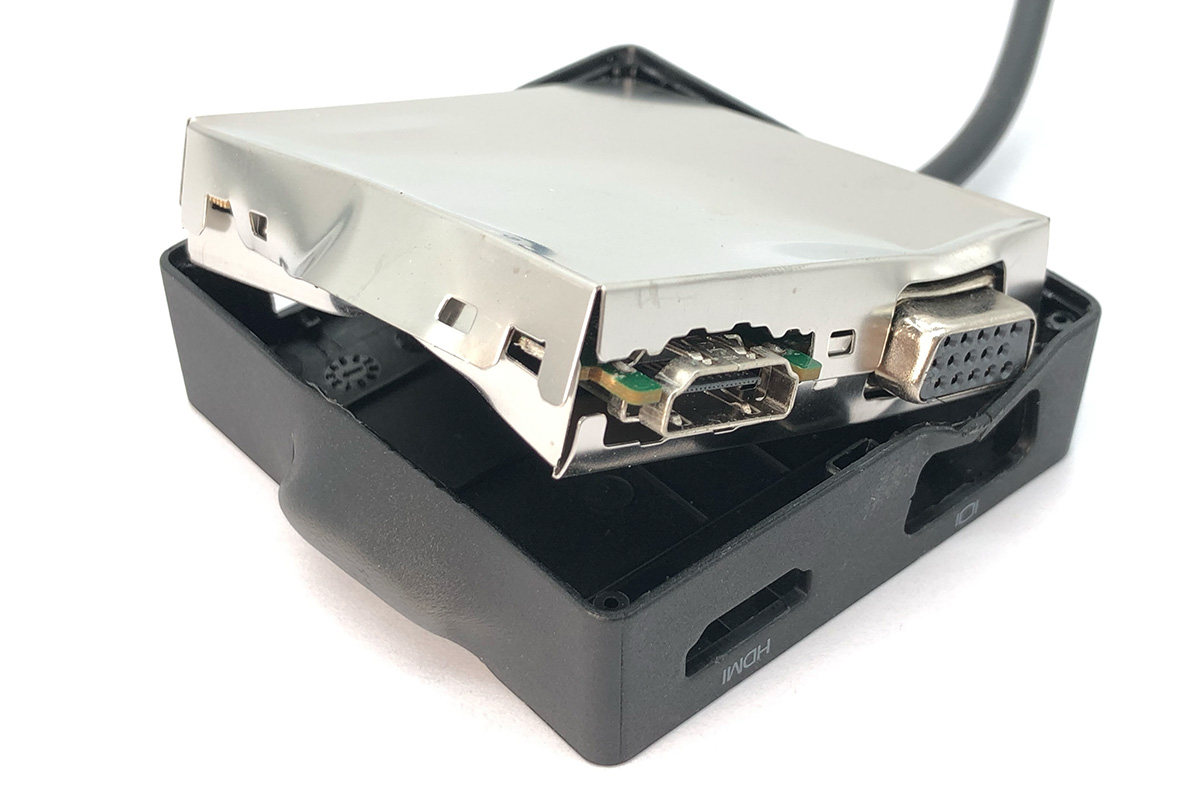

底部打开盖板后，确实没有看到螺丝固定位置，都是卡扣，想无损拆开的困难度很高。

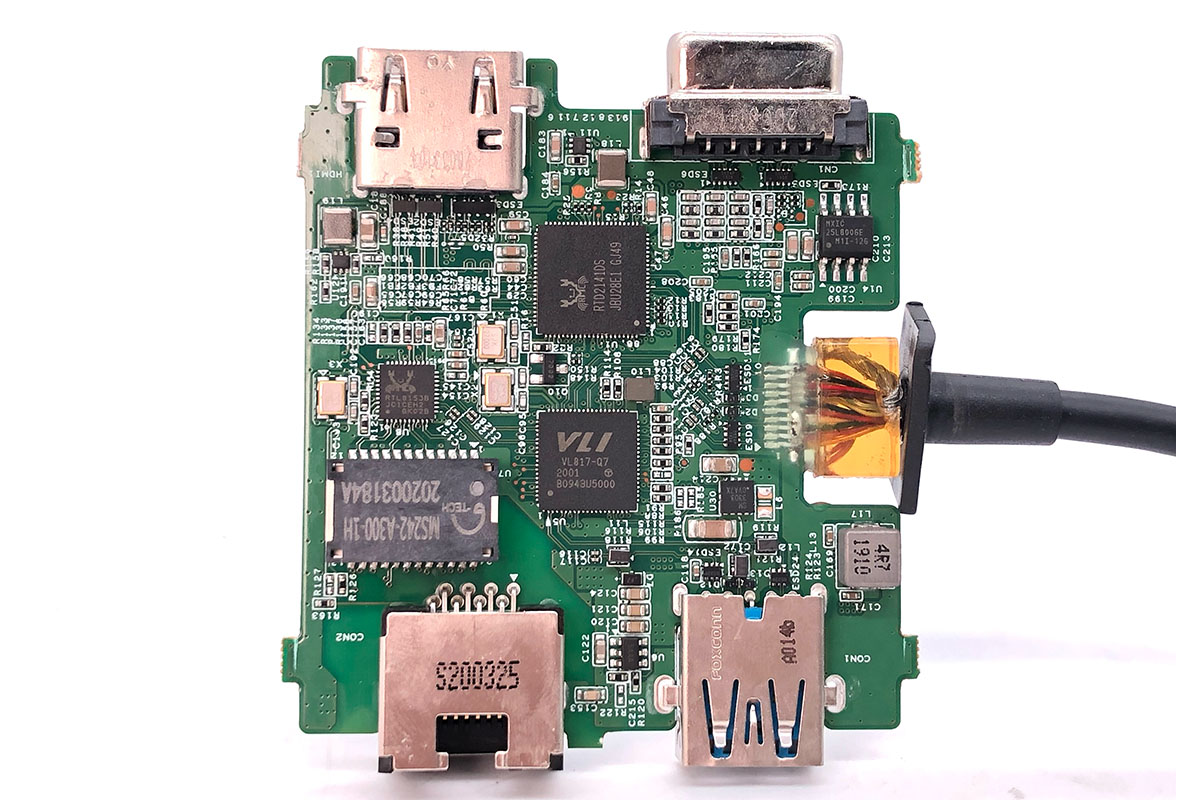

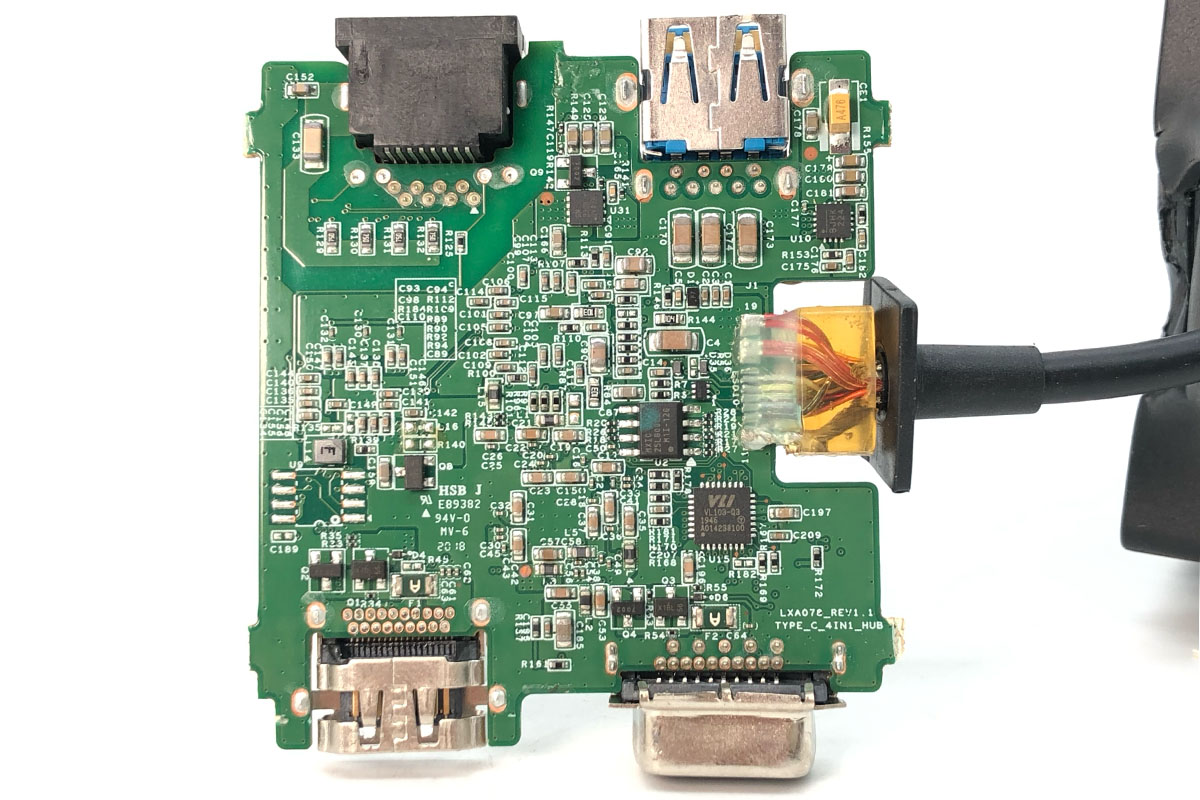

上下二层都有金属屏蔽罩，撬出来拍特写。

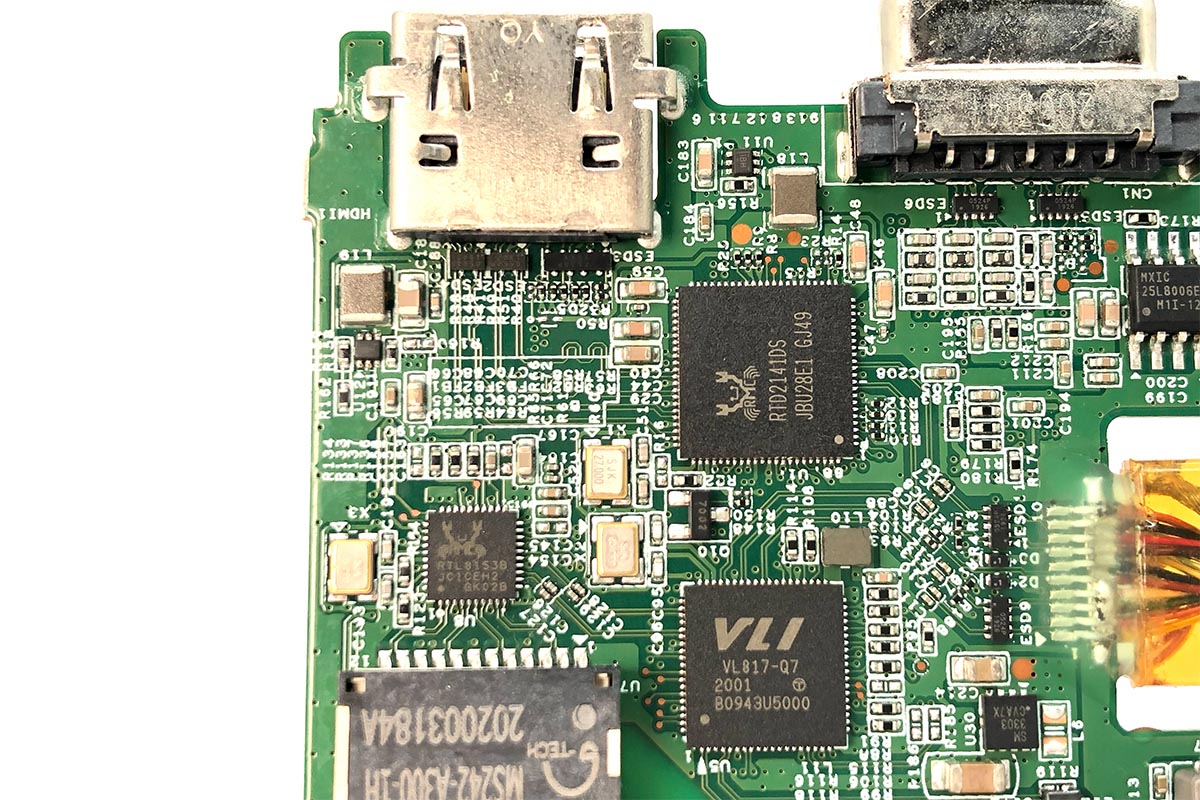

网卡芯片是RTL8153B，功率仅1W，好于RTL8153 3w, 瑞丽RTD2141DS芯片，查询相关资料，显示USB-C to 4K HDMI or VGA Video with 100W Power Delivery， 支持100W供电，VL817, 威盛VIA Lab’s VL817 is a modern USB 3.1 Gen 1 Hub Controller。

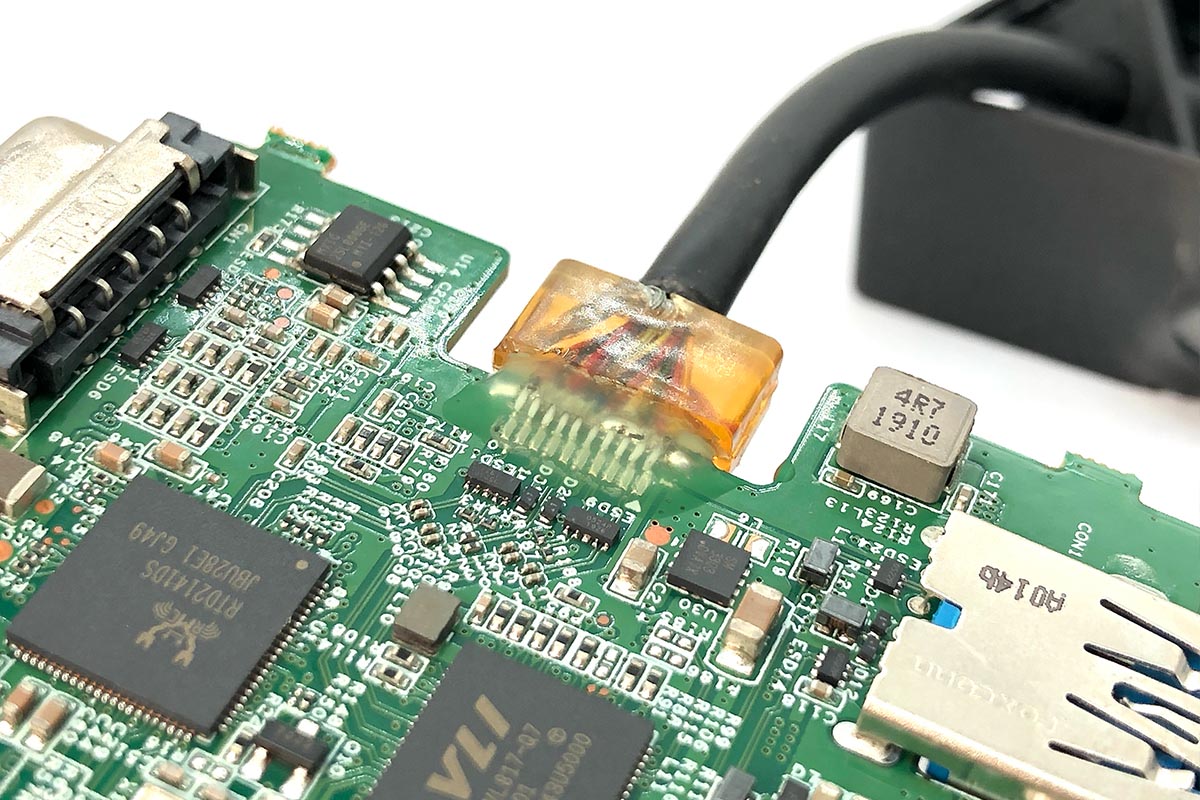

细心的朋友肯定注意到了，右侧接口线处还做了防拉扯处理，细节考虑在线。

芯片还是来个特写，有兴趣的朋友可以自行查阅芯片参数。

这个做工用料看得见，内行看门道吧，不吹不黑！

拆解到这里，是什么货，质量如何，大家都有自己的客观判断，宝宝并不生产，只是一个草根搬运工，别家都是美图PS，宝宝坚持用实物拍摄和拆解展现产品，希望能帮到您挑到满意的产品，如果您收到货使用上遇到了什么问题，请您及时联系宝宝处理，感谢支持！
