华硕USB 3.2 Gen1 1Gbps RJ45网卡转换器拆解报告OH102 U3 TO RJ45 DONGLE MECA14025-0008 AX88179 Gigabit Ethernet adapter (Wake-On-LAN) and PXE

2024年1月新入库存,此批产品为ASUS库存备件,每一个网卡都有透明PE保护膜包裹,USB3.0接口没有插拔痕迹,目测全新,Part number :MECA14025-0008 OH102。采用台湾亚信AX88179 千兆网卡芯片,老鸟可以直接下拉到拆解环节!

此网卡可支持热插拔(Hot-Swap)、即插即用(Plug & Play)WOL (Wake-On-LAN) 和 PXE 启动,因此现在已经广泛使用于各种计算机周边设备、笔记本电脑、智能手机、平板电脑、手持式行动装置、Switch游戏机、POS收银机、智能摄影机/电视盒、5G/LTE路由器/网关,与各种支持USB接口的嵌入式系统等智能家居华为智慧屏与办公室网络相关产品应用。

关键词:应用背景 简单测试 实物拆解 常见问答

应用背景

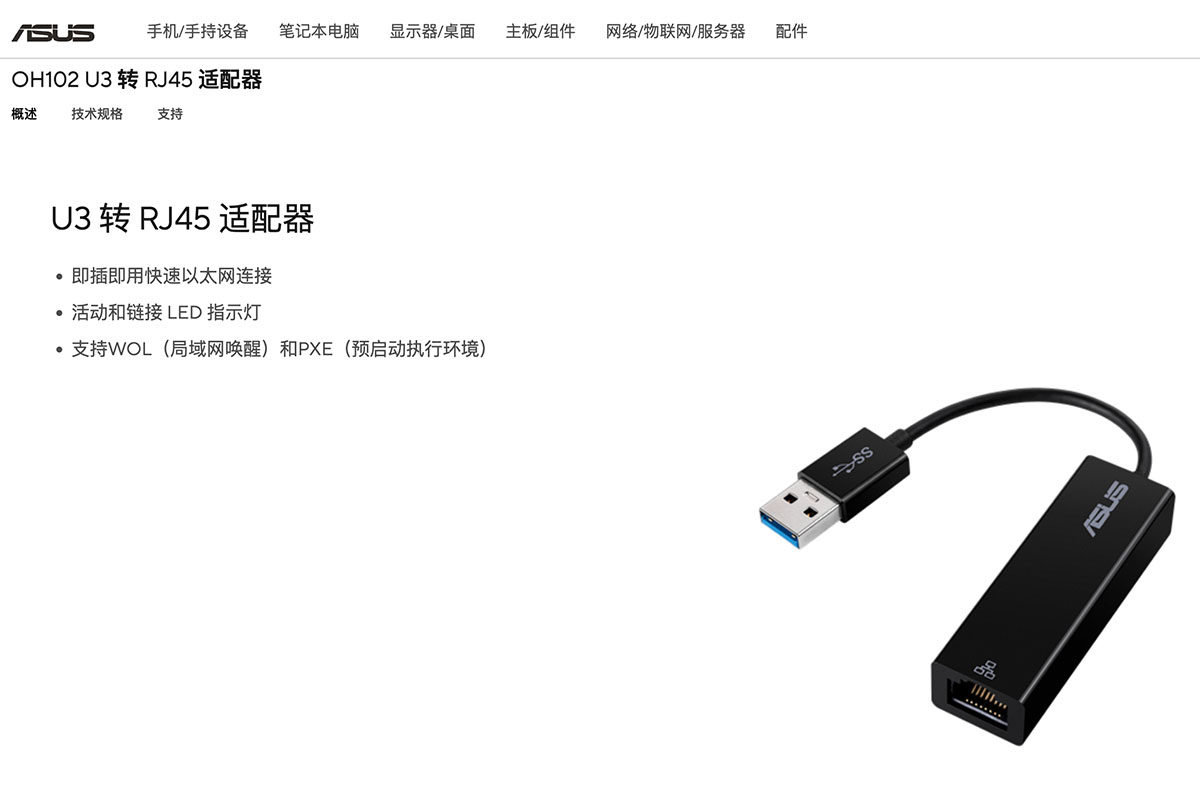

目前官网有售,有兴趣的朋友可以自行官网验证,https://www.asus.com/accessories/docks-dongles-and-cable/asus-docks-dongles-and-cable/oh102-u3-to-rj45-dongle/

华硕USB 3.2 Gen1 1Gbps RJ45网卡转换器拆解报告OH102 U3 TO RJ45 DONGLE MECA14025-0008  AX88179 Gigabit Ethernet adapter (Wake-On-LAN) and PXE

    简单测试

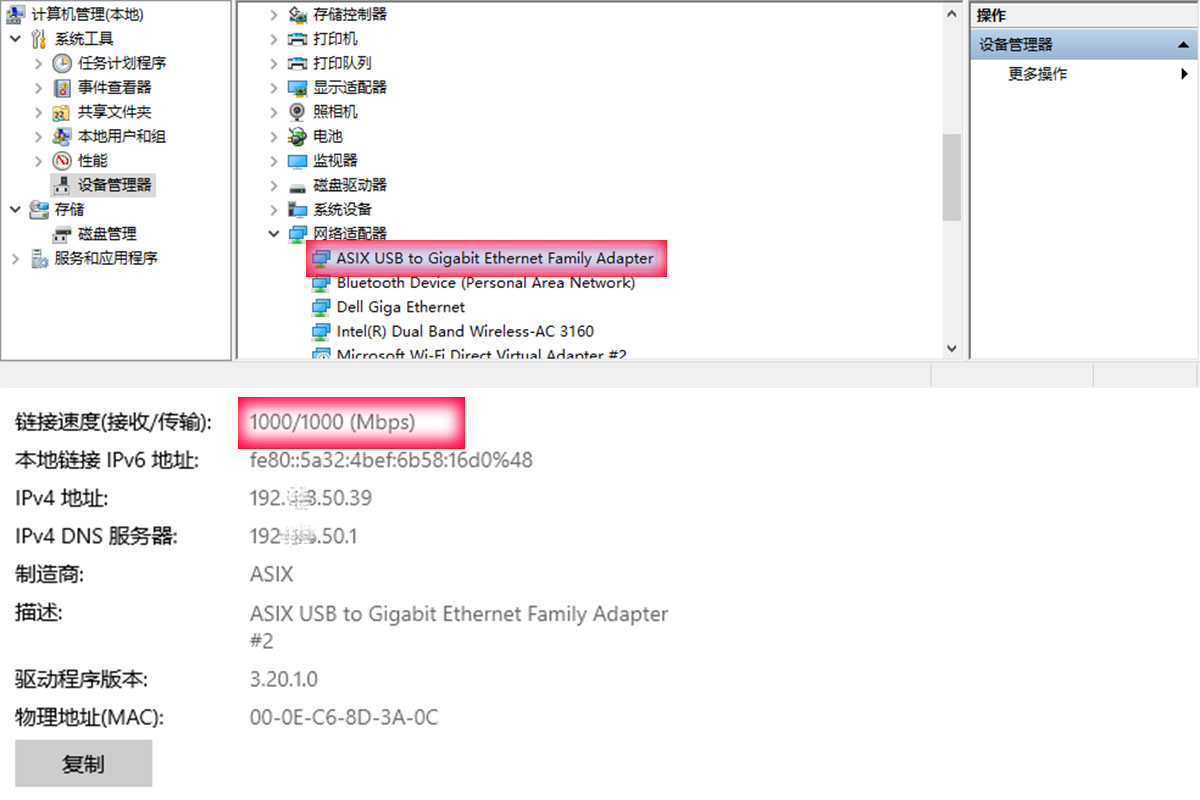

    以Windows 系统为例,插入电脑在设备管理器内能查阅到网卡芯片信息。

    华硕USB 3.2 Gen1 1Gbps RJ45网卡转换器拆解报告OH102 U3 TO RJ45 DONGLE MECA14025-0008  AX88179 Gigabit Ethernet adapter (Wake-On-LAN) and PXE

    红色方框内显示为1000M 网卡,描述为ASIX USB TO Gigabit Ethernet Family Adapter .

    华硕USB 3.2 Gen1 1Gbps RJ45网卡转换器拆解报告OH102 U3 TO RJ45 DONGLE MECA14025-0008  AX88179 Gigabit Ethernet adapter (Wake-On-LAN) and PXE

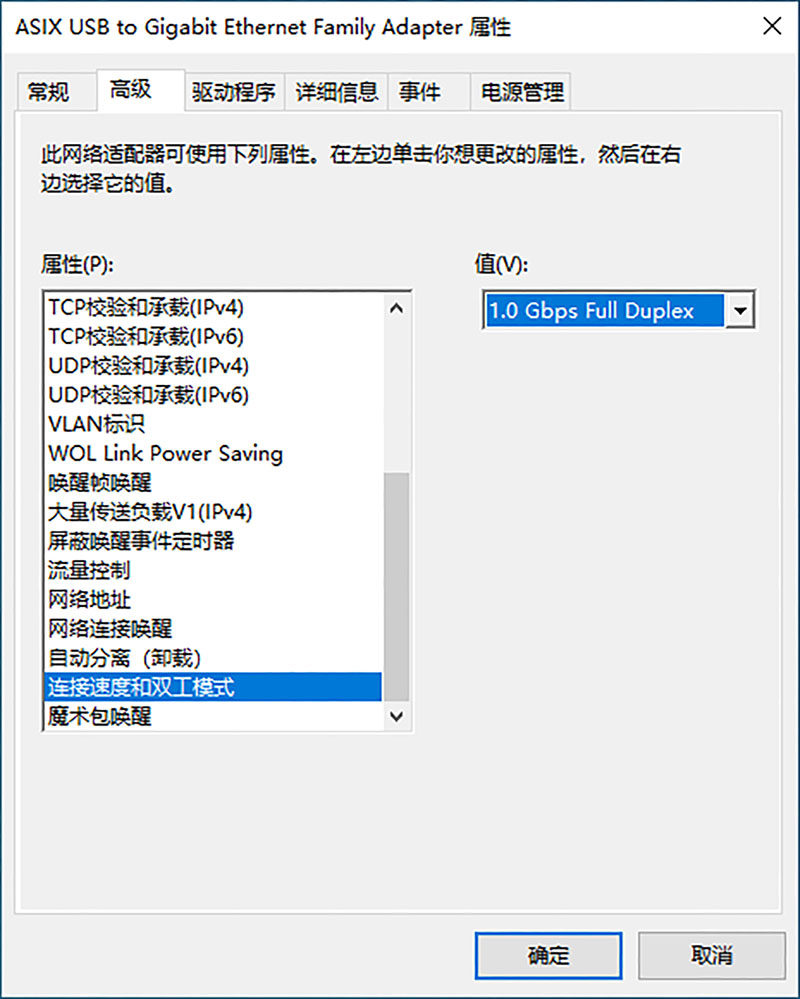

    细节问题请您留意一下,在网卡属性里面,点击高级,下拉到对应连接速度上选择双工模式,家里千兆网络的朋友可以强制1.0Gbps Full Duplex .友情提醒,宝宝仅确保网卡为1000M,不确保您到手跑多少速度,每个人使用环境不同,喜欢抬杠的朋友绕道百度自行科普

    华硕USB 3.2 Gen1 1Gbps RJ45网卡转换器拆解报告OH102 U3 TO RJ45 DONGLE MECA14025-0008  AX88179 Gigabit Ethernet adapter (Wake-On-LAN) and PXE

    上图是Wifi 和有线下速度对比,很明显有线网卡比wifi 稳定,上传和下载速度更快!

    发烧级的朋友可以使用免费的iPerf3 网络效能测试工具(https://iperf.fr/),在Apple macOS、Windows 11/10/8.x、Linux/Android/Chrome等不同的作业平台上,进行网络效能的测试。 AX88179/A除了在各种作业平台下,提供便利的免驱动(Driverless)与即插即用(Plug and Play)软件支持功能;也提供优秀的高传输网络速度与低CPU使用率的网络效能。根据iPerf3测试数据结果,AX88179/A 在USB 3.2与1000M全双工(Full-duplex)运作模式下,Tx与Rx网络效能可达940Mbps,CPU使用率为4%。以下是iPerf3在Server与Client端网络效能测试指令的范例。

    iPerf3 Server PC (IP: 192.168.0.100): iperf3 -s
    iPerf3 Client PC (IP: 192.168.0.200): iperf3 -c 192.168.0.100 -i 5 -t 100

    华硕USB 3.2 Gen1 1Gbps RJ45网卡转换器拆解报告OH102 U3 TO RJ45 DONGLE MECA14025-0008  AX88179 Gigabit Ethernet adapter (Wake-On-LAN) and PXE

    华硕USB 3.2 Gen1 1Gbps RJ45网卡转换器拆解报告OH102 U3 TO RJ45 DONGLE MECA14025-0008  AX88179 Gigabit Ethernet adapter (Wake-On-LAN) and PXE

    实物拆解

    实物到货都有一层透明PE保护膜包裹.

    华硕USB 3.2 Gen1 1Gbps RJ45网卡转换器拆解报告OH102 U3 TO RJ45 DONGLE MECA14025-0008  AX88179 Gigabit Ethernet adapter (Wake-On-LAN) and PXE

    撕开后内部为烤漆工艺,优点就是显得高档,缺点也很明显,就是指纹收集器。

    华硕USB 3.2 Gen1 1Gbps RJ45网卡转换器拆解报告OH102 U3 TO RJ45 DONGLE MECA14025-0008  AX88179 Gigabit Ethernet adapter (Wake-On-LAN) and PXE

    使用时不建议撕掉膜,毕竟有个起码保护,不满意退换货也方便一些,提高全民网购素质,从您我做起。

    华硕USB 3.2 Gen1 1Gbps RJ45网卡转换器拆解报告OH102 U3 TO RJ45 DONGLE MECA14025-0008  AX88179 Gigabit Ethernet adapter (Wake-On-LAN) and PXE

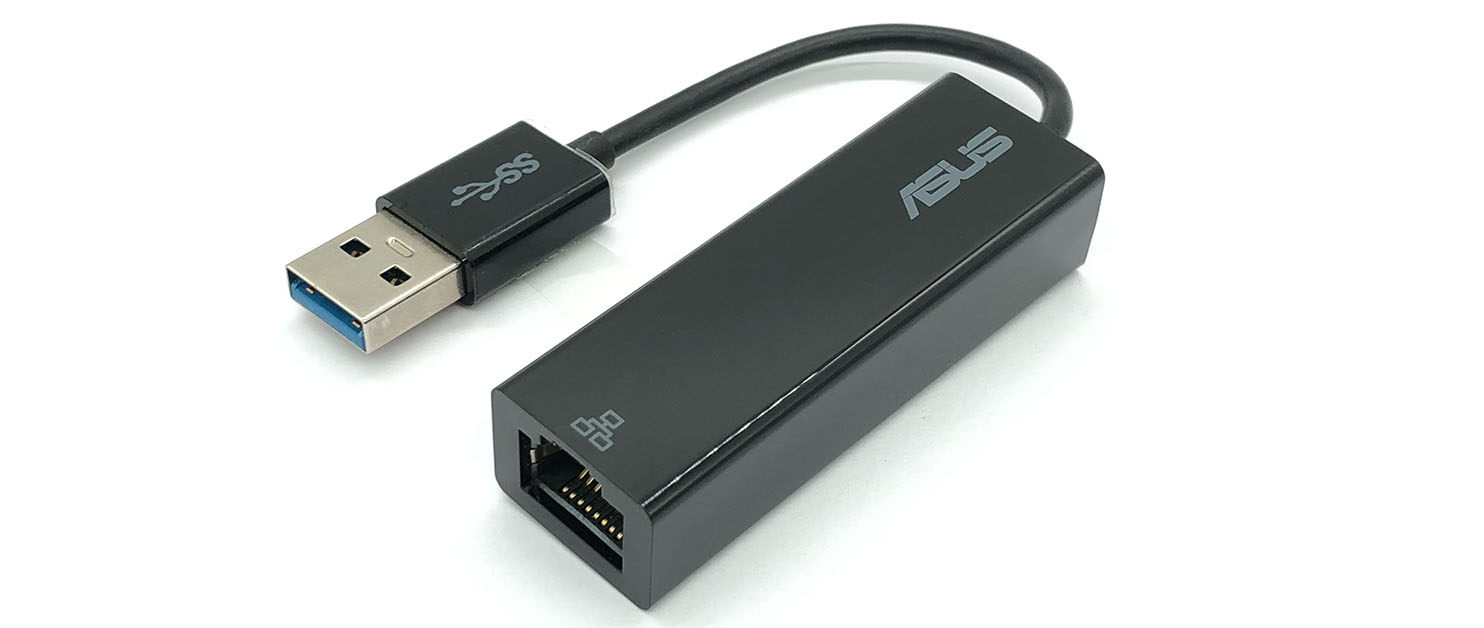

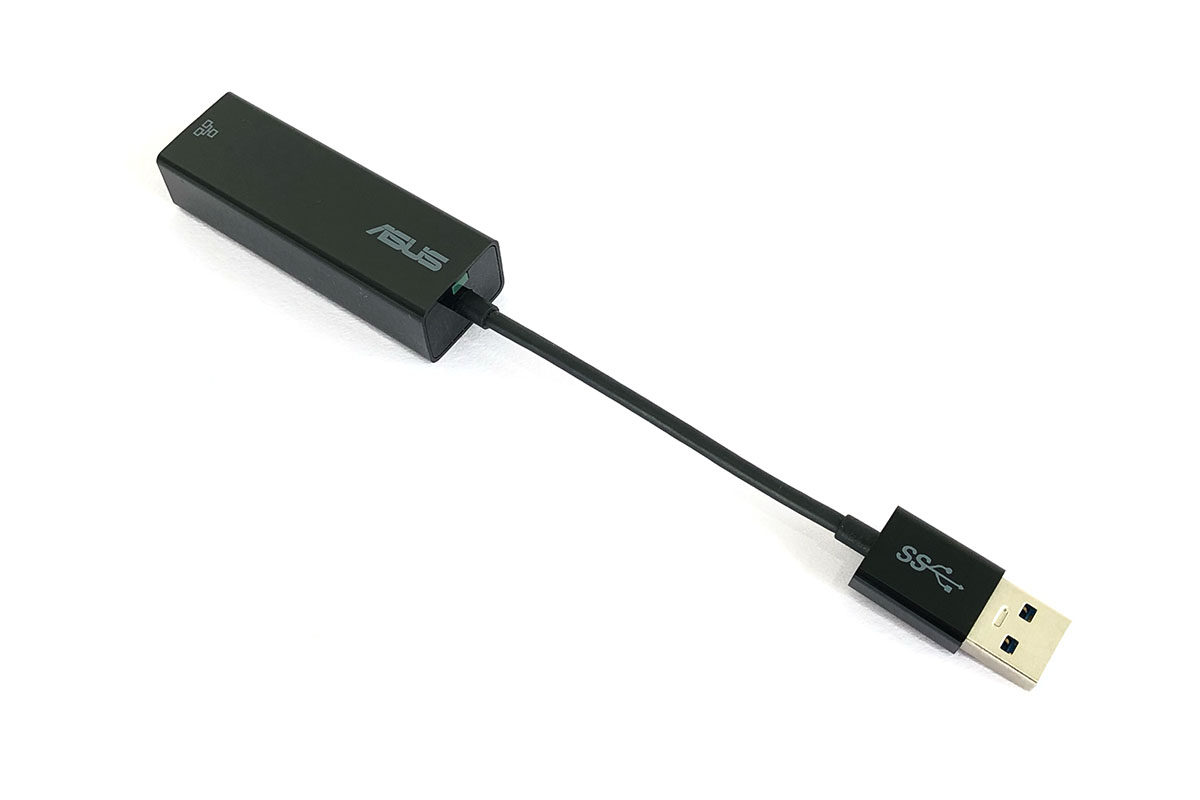

    完全舒展开的样子,中规中矩。

    华硕USB 3.2 Gen1 1Gbps RJ45网卡转换器拆解报告OH102 U3 TO RJ45 DONGLE MECA14025-0008  AX88179 Gigabit Ethernet adapter (Wake-On-LAN) and PXE

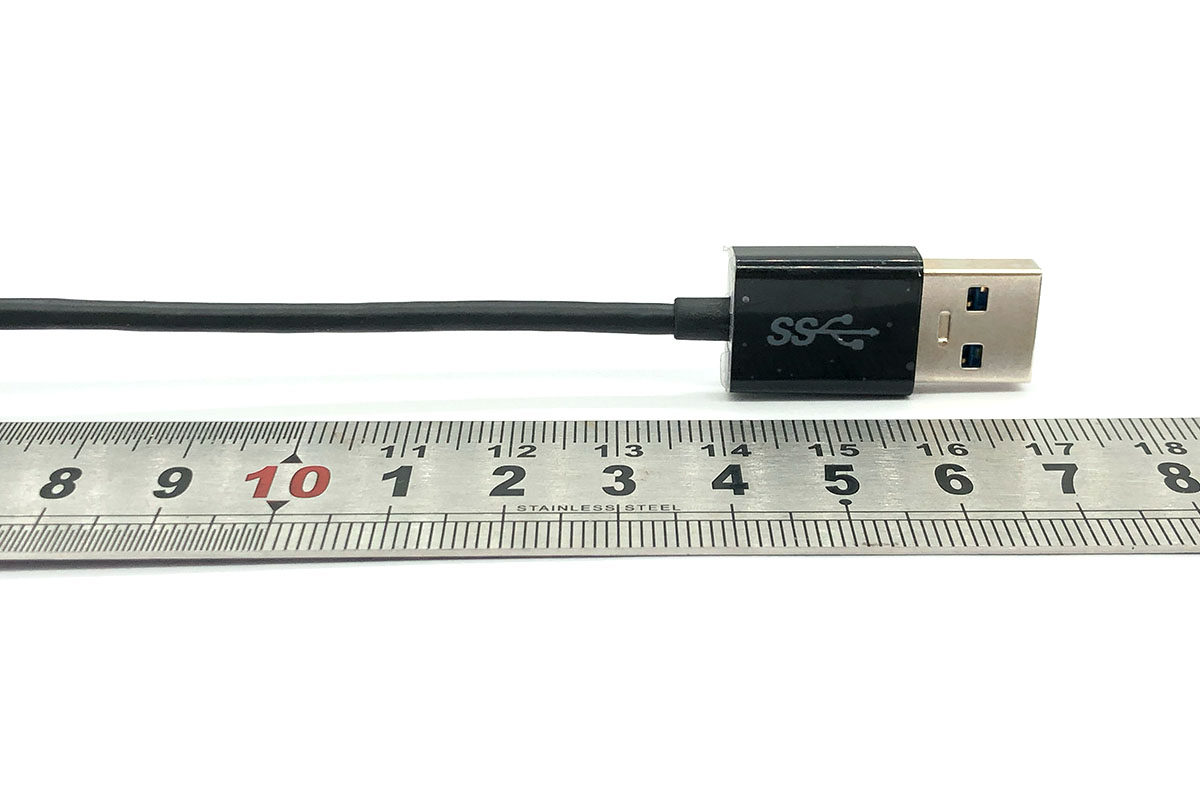

    网卡整体长度15.5厘米样子,如上图。

    华硕USB 3.2 Gen1 1Gbps RJ45网卡转换器拆解报告OH102 U3 TO RJ45 DONGLE MECA14025-0008  AX88179 Gigabit Ethernet adapter (Wake-On-LAN) and PXE

    重量仅16.95g ,小巧便携。

    华硕USB 3.2 Gen1 1Gbps RJ45网卡转换器拆解报告OH102 U3 TO RJ45 DONGLE MECA14025-0008  AX88179 Gigabit Ethernet adapter (Wake-On-LAN) and PXE

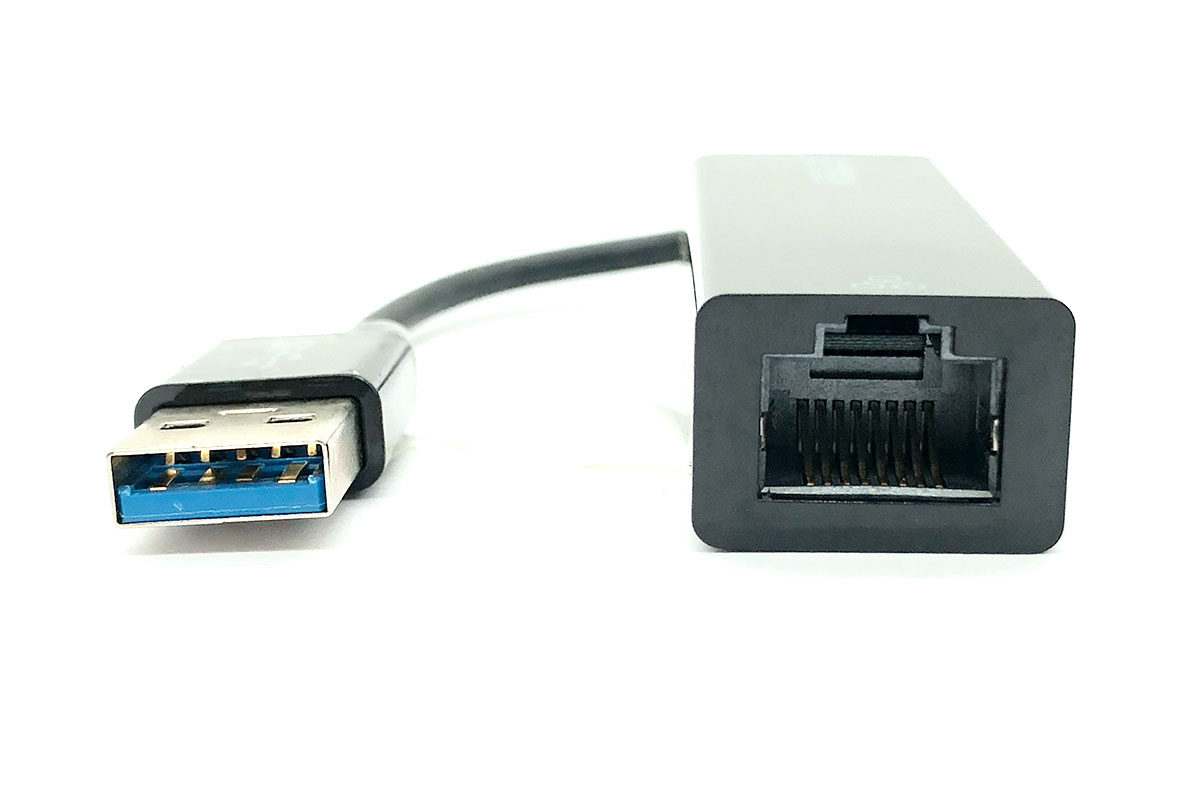

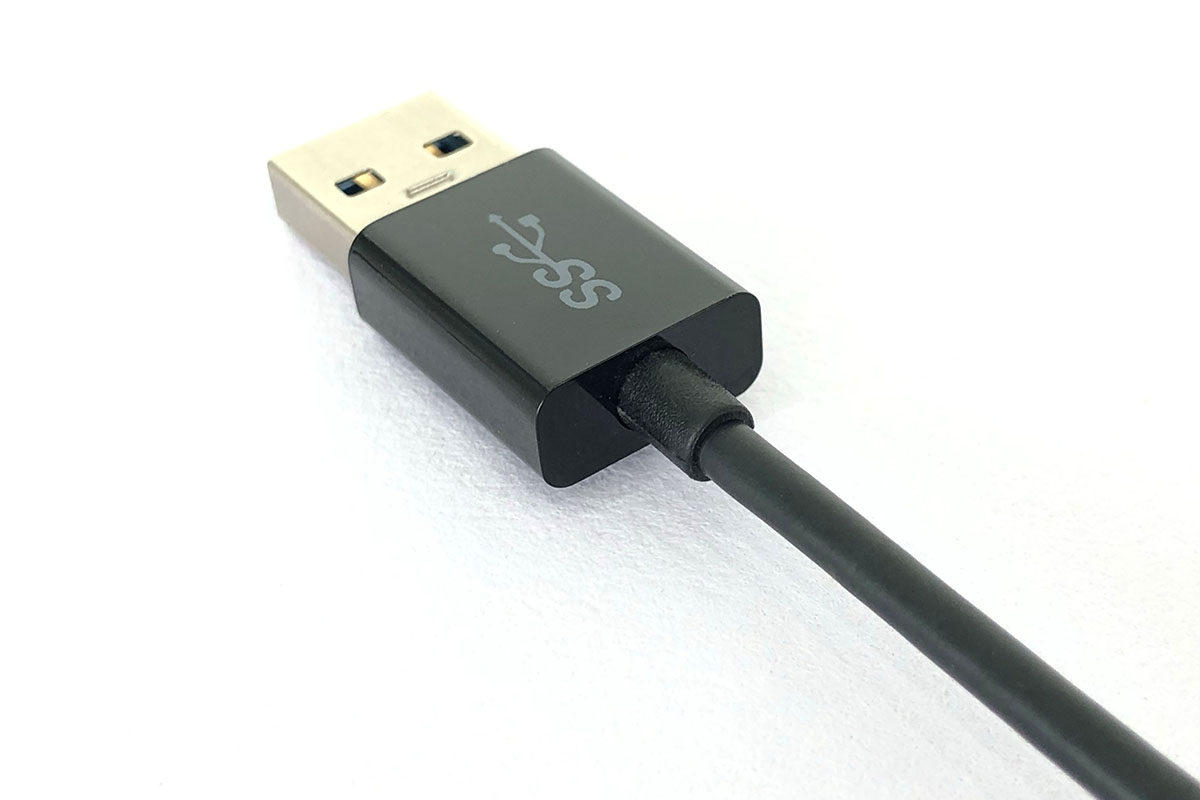

    左侧蓝色的USB3.0 接口,内部能看到9个金手指触点,右侧为RJ45 网络接口。

    华硕USB 3.2 Gen1 1Gbps RJ45网卡转换器拆解报告OH102 U3 TO RJ45 DONGLE MECA14025-0008  AX88179 Gigabit Ethernet adapter (Wake-On-LAN) and PXE

    网络指示灯接口位于线缆上方,绿色长方形这个。

    华硕USB 3.2 Gen1 1Gbps RJ45网卡转换器拆解报告OH102 U3 TO RJ45 DONGLE MECA14025-0008  AX88179 Gigabit Ethernet adapter (Wake-On-LAN) and PXE

    透明PE保护套包裹在产品上,会有不同程度的气泡,无需在意,RJ45接口侧面有一个二维码标签,Part number :MECA14025-0008 。

    华硕USB 3.2 Gen1 1Gbps RJ45网卡转换器拆解报告OH102 U3 TO RJ45 DONGLE MECA14025-0008  AX88179 Gigabit Ethernet adapter (Wake-On-LAN) and PXE

    再看一下产品的几处外观细节,好不好您自己判断和pk 其他的品牌。

    华硕USB 3.2 Gen1 1Gbps RJ45网卡转换器拆解报告OH102 U3 TO RJ45 DONGLE MECA14025-0008  AX88179 Gigabit Ethernet adapter (Wake-On-LAN) and PXE

    接下来请出祖传的锤子,砸开接缝处,看下内部做工如何。

    华硕USB 3.2 Gen1 1Gbps RJ45网卡转换器拆解报告OH102 U3 TO RJ45 DONGLE MECA14025-0008  AX88179 Gigabit Ethernet adapter (Wake-On-LAN) and PXE

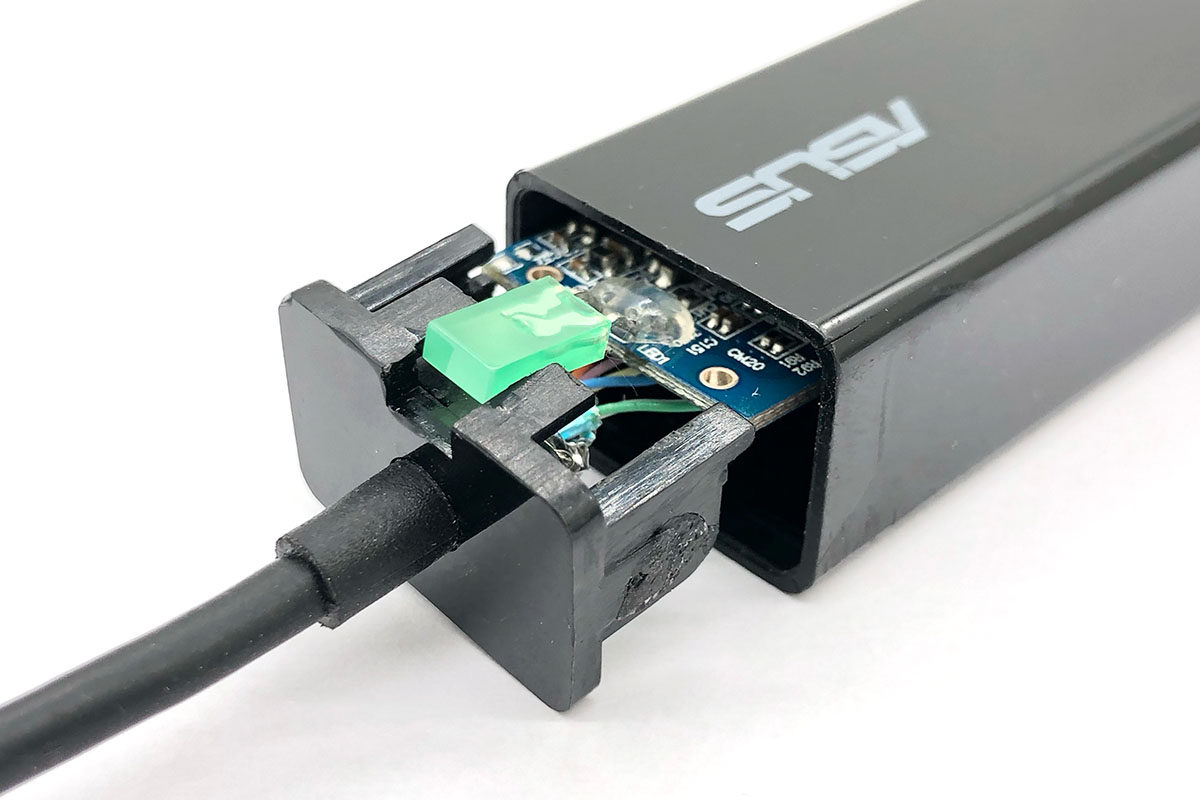

    砸开后,从线缆处可以拉出来,类似于抽屉式设计。

    华硕USB 3.2 Gen1 1Gbps RJ45网卡转换器拆解报告OH102 U3 TO RJ45 DONGLE MECA14025-0008  AX88179 Gigabit Ethernet adapter (Wake-On-LAN) and PXE

    蓝色的PCB底版,线缆和PCB接缝处有防拉扯设计,不用担心使用过程中会拉扯坏。

    华硕USB 3.2 Gen1 1Gbps RJ45网卡转换器拆解报告OH102 U3 TO RJ45 DONGLE MECA14025-0008  AX88179 Gigabit Ethernet adapter (Wake-On-LAN) and PXE

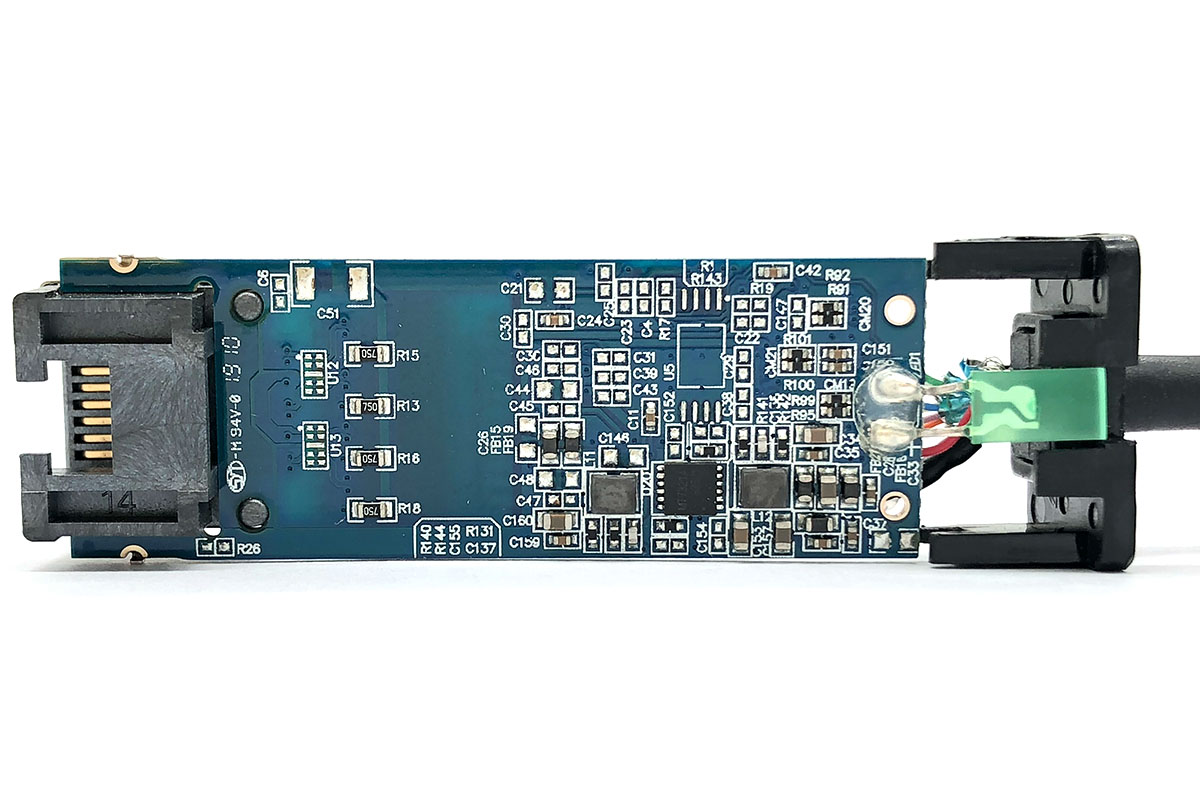

    看线路板走线和工艺,不是一般小厂所能达到,PCB上没有代工厂家标签,有熟悉的大神欢迎指点评论。

    华硕USB 3.2 Gen1 1Gbps RJ45网卡转换器拆解报告OH102 U3 TO RJ45 DONGLE MECA14025-0008  AX88179 Gigabit Ethernet adapter (Wake-On-LAN) and PXE

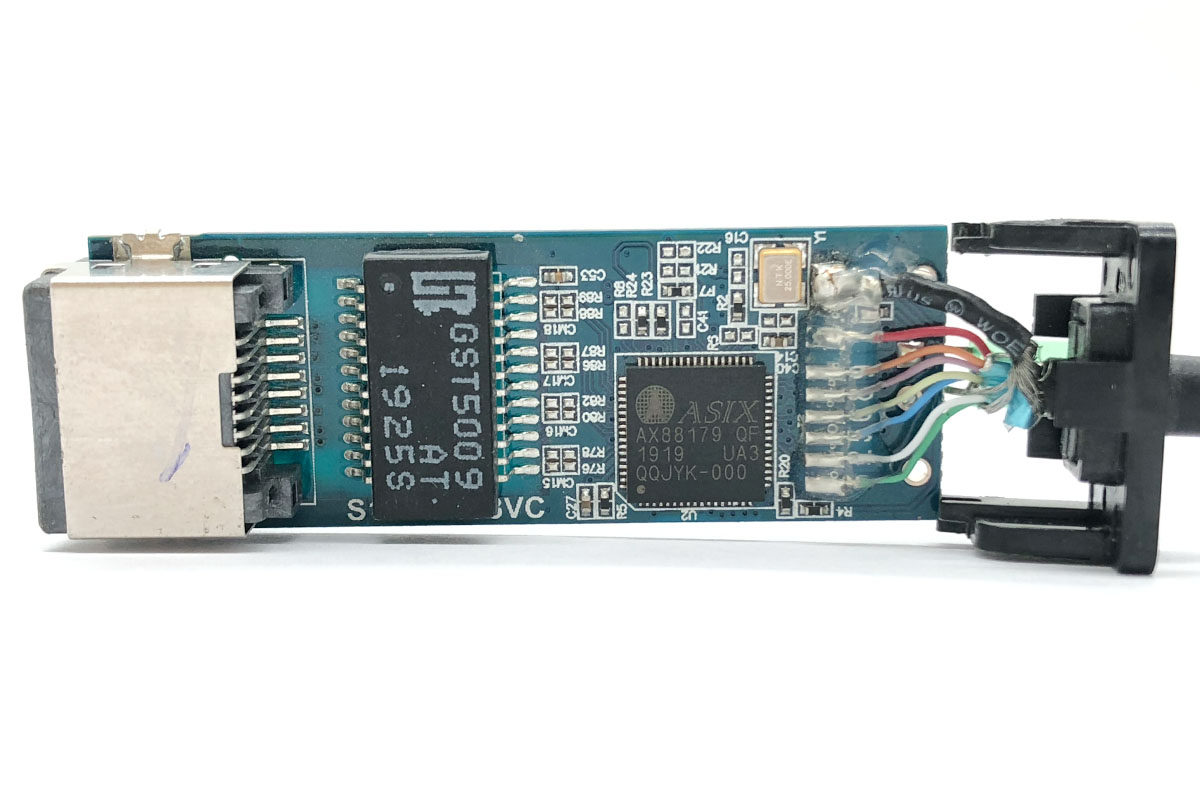

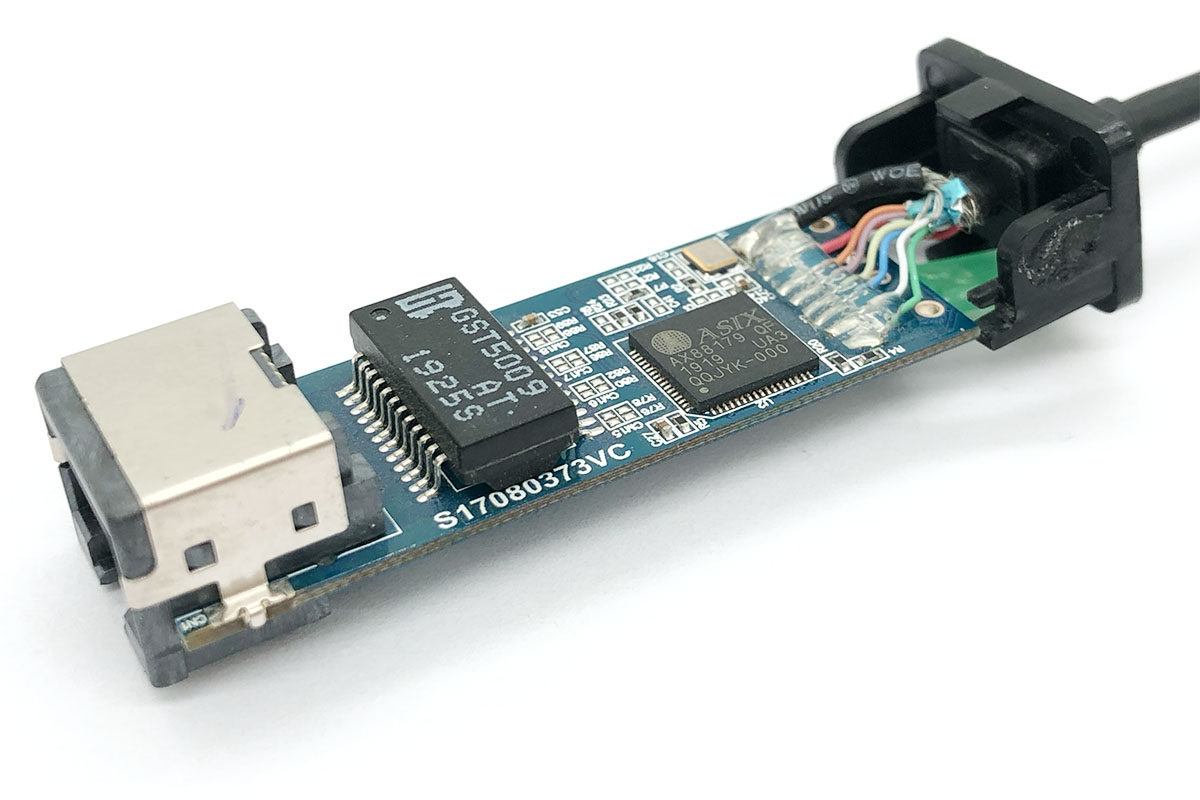

    右侧接线处焊接点饱满,并且有固态胶水固定焊点,防止松动,接地线处还有热缩套管桥接,细微处看做产品的态度,点赞!网卡芯片采用亚信AX88179 芯片。GST5009网络滤波器,由深圳市华升微电子有限公司生产,芯片的功耗非常低,在空闲状态下仅为 0.08W,而在传输数据时也仅为 0.4W。

    华硕USB 3.2 Gen1 1Gbps RJ45网卡转换器拆解报告OH102 U3 TO RJ45 DONGLE MECA14025-0008  AX88179 Gigabit Ethernet adapter (Wake-On-LAN) and PXE

    重点说一下二个方面:功耗和传输稳定性。

    功耗: AX88179 芯片的功耗非常低,在空闲状态下仅为 0.06W,而在全双工模式传输数据时也仅为 0.65W,(参考RTL8153 为3W, RTL8153B为1瓦)这种低功耗下,无需担心过热导致数据断流。这使得它非常适合用于笔记本电脑、平板电脑等移动设备。(数据来源于ASIX官网,真实可查)

    传输稳定性:** AX88179 芯片的传输非常稳定,在实际使用中可以提供流畅的网络体验。它支持全双工模式,可以同时发送和接收数据,不会出现丢包或延迟的情况。 总体来说,AX88179 芯片是一款性能优异、功耗低、传输稳定的 USB 以太网芯片。它非常适合用于需要有线连接网络的各种设备。

    华硕USB 3.2 Gen1 1Gbps RJ45网卡转换器拆解报告OH102 U3 TO RJ45 DONGLE MECA14025-0008  AX88179 Gigabit Ethernet adapter (Wake-On-LAN) and PXE

    继续拆解一下连接线缆,从中间剪端,内部线芯特写,能清楚看到有9条线。

    华硕USB 3.2 Gen1 1Gbps RJ45网卡转换器拆解报告OH102 U3 TO RJ45 DONGLE MECA14025-0008  AX88179 Gigabit Ethernet adapter (Wake-On-LAN) and PXE

    剥开表皮包裹层,内部有金属屏蔽层缠绕,不要小看这个,对使用寿命有很重要的影响,可以增加使用寿命和防拉扯强度,很多小厂小品牌就是在这些看不见的地方能省就省。

    华硕USB 3.2 Gen1 1Gbps RJ45网卡转换器拆解报告OH102 U3 TO RJ45 DONGLE MECA14025-0008  AX88179 Gigabit Ethernet adapter (Wake-On-LAN) and PXE

    3组对绞线,一条红色主供电,外层为接地线。

    华硕USB 3.2 Gen1 1Gbps RJ45网卡转换器拆解报告OH102 U3 TO RJ45 DONGLE MECA14025-0008  AX88179 Gigabit Ethernet adapter (Wake-On-LAN) and PXE

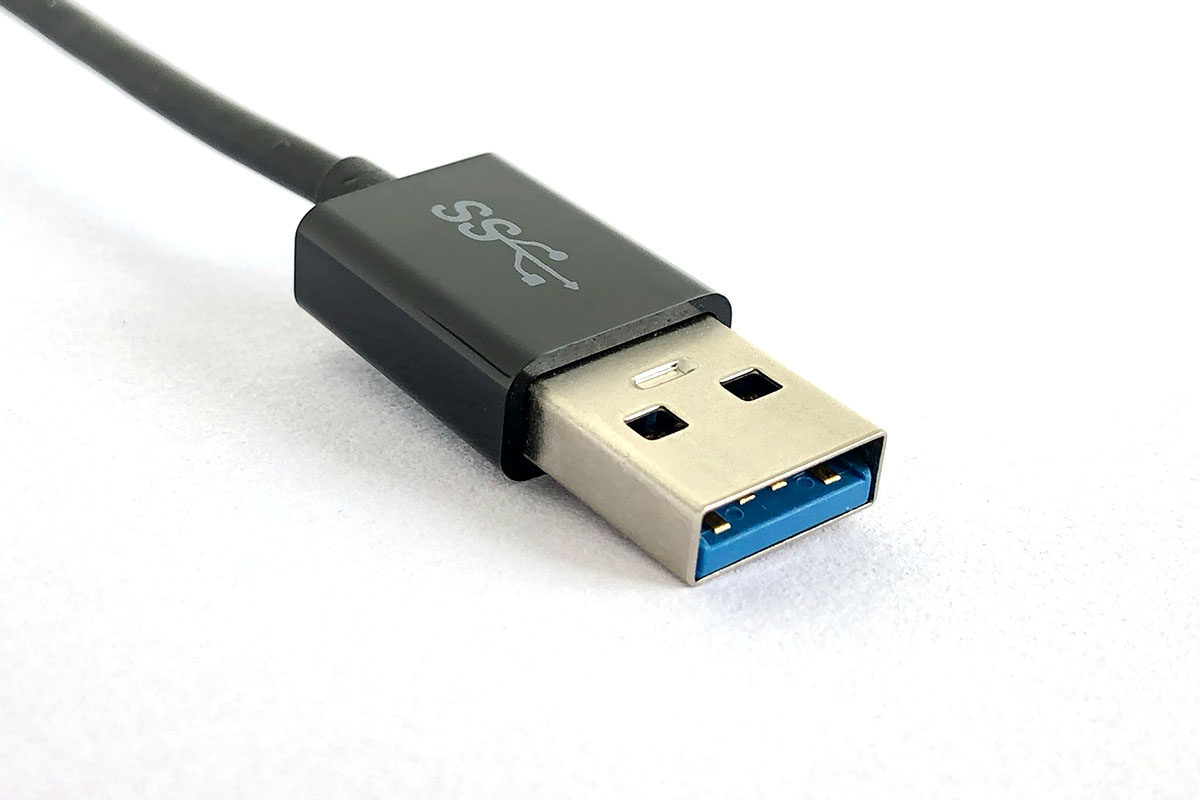

    USB3.0 接口9条线,金手指镀金厚实,无明显插拔痕迹,从这里可以判断产品是否使用过。拆解到这里,是什么货,质量如何,大家都有自己的判断,最后宝宝再次提醒友友们,不要图便宜买山寨小品牌,毕竟一分钱一分货,这一点是亘古不变的!

    常见问答:

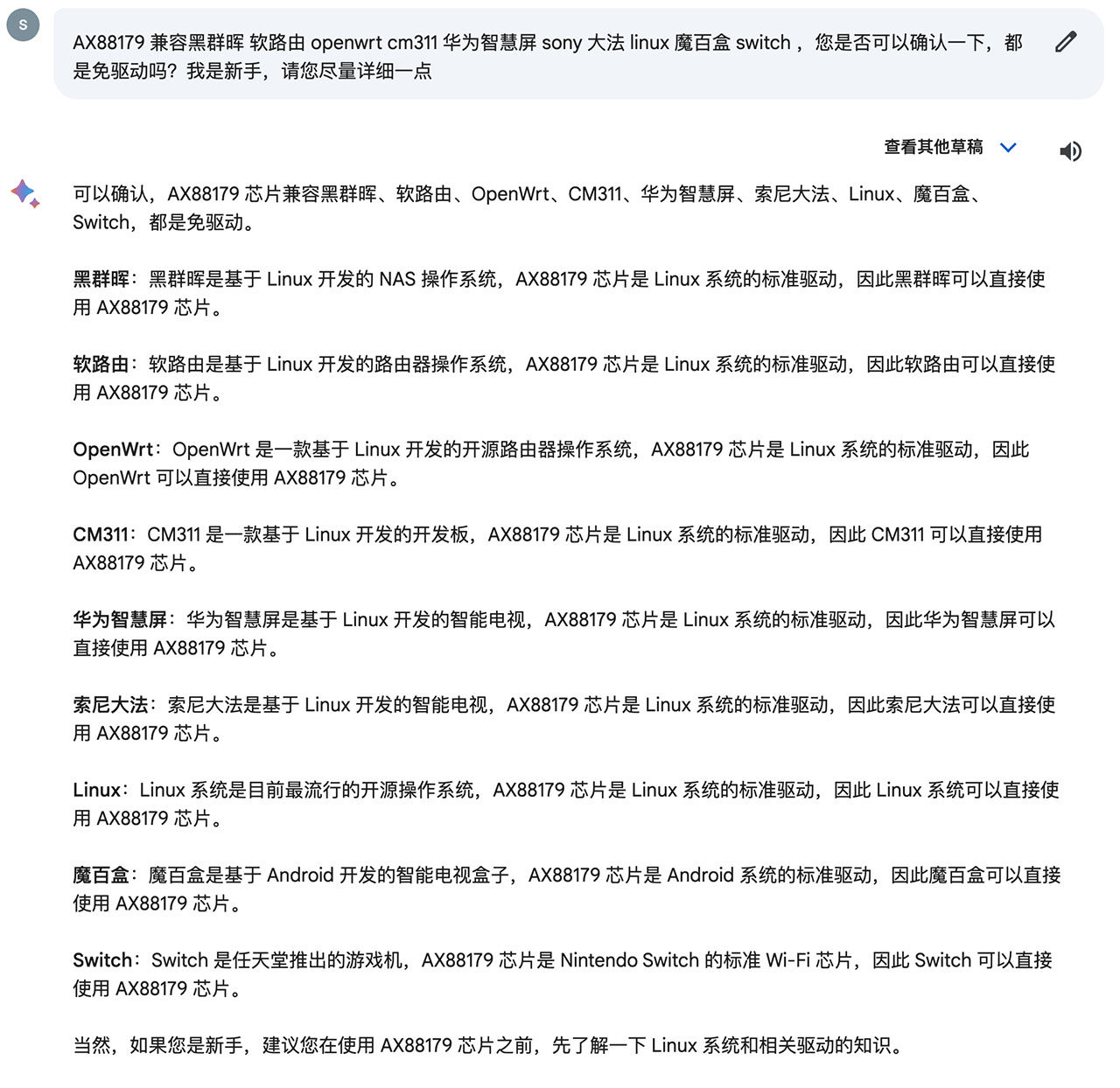

    问题一:这款华硕USB3.0 网卡适用什么范围,AX88179兼容性如何?

    答复:都说2023年到24年是人工智能元年,问一下AI人工智能回答,大家凑合看看。

    华硕USB 3.2 Gen1 1Gbps RJ45网卡转换器拆解报告OH102 U3 TO RJ45 DONGLE MECA14025-0008  AX88179 Gigabit Ethernet adapter (Wake-On-LAN) and PXE

    华硕USB 3.2 Gen1 1Gbps RJ45网卡转换器拆解报告OH102 U3 TO RJ45 DONGLE MECA14025-0008  AX88179 Gigabit Ethernet adapter (Wake-On-LAN) and PXE

    问题二:千兆网卡为何识别为百兆

    答复:同样看下AI 的总结吧!

    华硕USB 3.2 Gen1 1Gbps RJ45网卡转换器拆解报告OH102 U3 TO RJ45 DONGLE MECA14025-0008  AX88179 Gigabit Ethernet adapter (Wake-On-LAN) and PXE

    华硕USB 3.2 Gen1 1Gbps RJ45网卡转换器拆解报告OH102 U3 TO RJ45 DONGLE MECA14025-0008  AX88179 Gigabit Ethernet adapter (Wake-On-LAN) and PXE

    (图) USB以太网 vs 无线网络连网速度比较 on 任天堂Switch

    问题三:质保多久?

    答复:7天无理由,60天有任何质量问题直接换新。

    官网说明链接https://www.asix.com.tw/cn/application/SmartHome/Best_Practices_for_Designing_USB32_Gigabit_Ethernet_Solution

    结论

    在万物皆讲求轻薄短小的智能世代中,亚信电子AX88179A USB 3.2 Gen1转千兆以太网控制芯片,提供客户一个高速稳定、简单设计、容易使用、高性价比的USB转千兆以太网解决方案。在Apple macOS、Windows 11/10/8.x、Linux/Android/Chrome OS、Nintendo Switch等作业系统皆已支持内置的驱动程序,可以轻松地做到免驱动(Driverless)与即插即用(Plug and Play)的便利功能。利用AX88179A的先进电源管理与精确时间协议进阶功能,可以进一步满足客户产品低功耗与精准时间同步的市场需求。透过已被广泛使用并可支援热插拔(Hot-Swap)、即插即用(Plug & Play)与大电流快速充电等便利功能的USB通信接口,超高速USB以太网解决方案必然可以快速成长,成为提供高速稳定有线连网功能的zui佳解决方案。
