Lenovo联想Hybrid USB-A 3.1 转Type C 母口转接头拆解报告 4X90U90618 10Gbps 12W, 5V/1.5A 7.5W手机 平板 笔记本电脑 台式机通用

新到货少量原装工厂库存,原装联想Hybrid USB-A 3.0 转Type C 母口转接头 ,Part number :4X90U90618,此USB-A 适配器支持 10Gbps 数据速率、12W、5V/1.5A 7.5W 功率。适合搭配USB C TO USB C 数据线一起使用,这样出差旅行就不怕带错充电器,一线多用,方便快捷。

关键词:场景应用 实拍拆解 常见问答

场景应用

官网链接:https://www.lenovo.com/us/en/p/accessories-and-software/cables-and-adapters/cables/4x90u90618

Lenovo联想Hybrid USB-A 3.1 转Type C 母口转接头拆解报告 4X90U90618 10Gbps 12W, 5V/1.5A 7.5W手机 平板 笔记本电脑 台式机通用

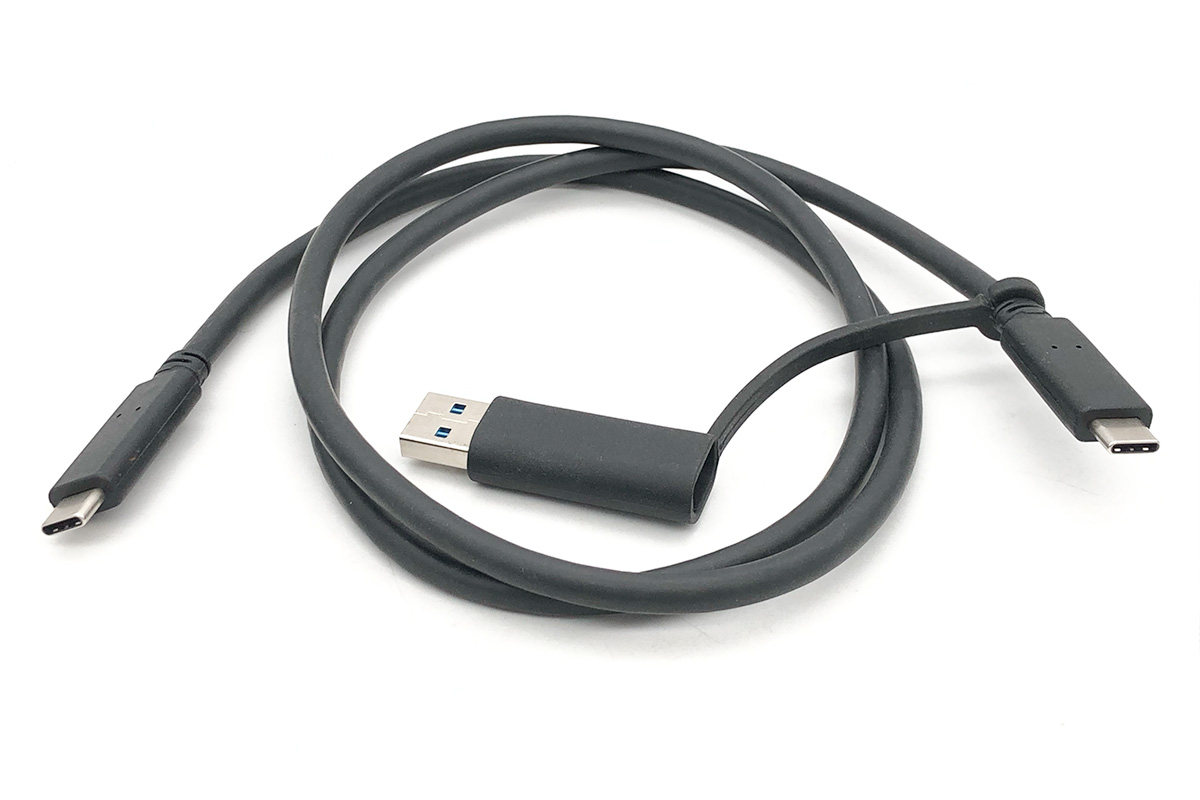

原配于联想Lenovo Hybrid Usb c with Usb a cable , VID :0x17EF , 就是上图红色圈圈内的配件,只是一个USB A 转USB C 母口转接头哈,不包含数据线。

Lenovo联想Hybrid USB-A 3.1 转Type C 母口转接头拆解报告 4X90U90618 10Gbps 12W, 5V/1.5A 7.5W手机 平板 笔记本电脑 台式机通用

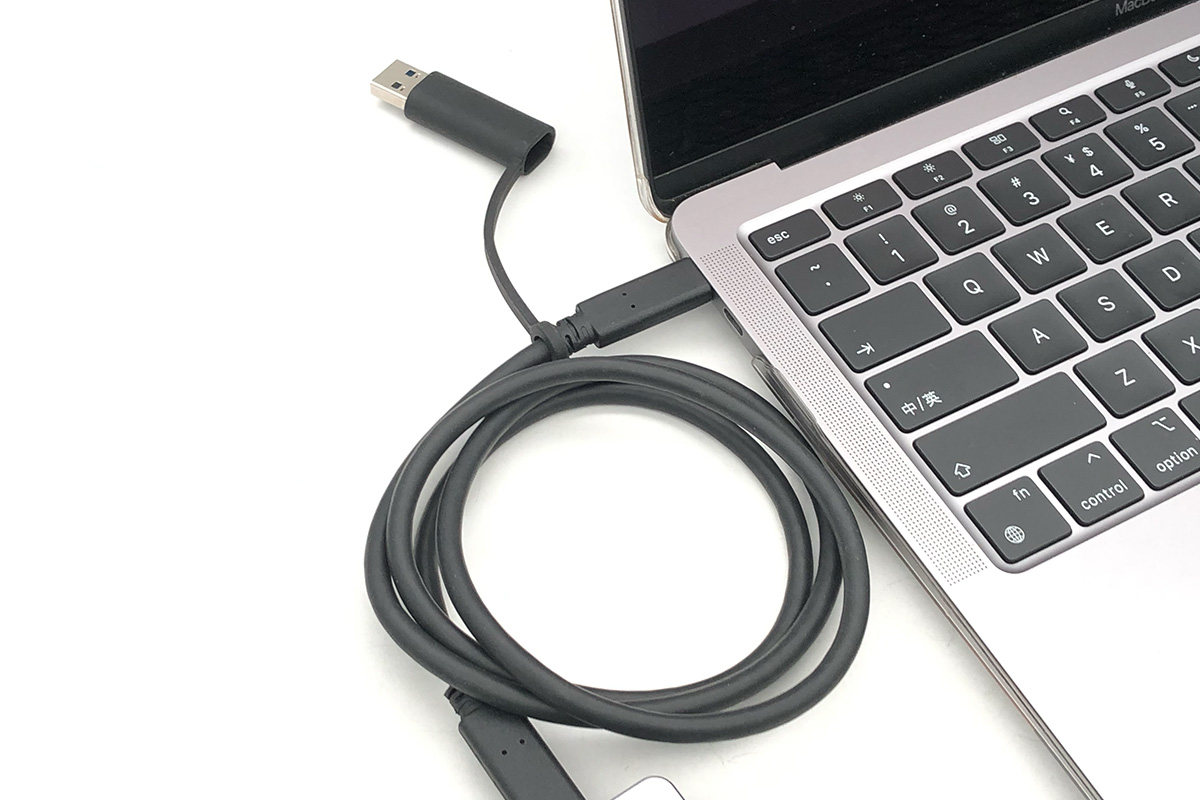

没这个转接头的朋友喜欢可以顺手买一个,剪开封闭卡环一个口,卡在双CC线头上,使用时无论是USB A 还是type c 都可以轻松应对,对于经常要拷贝数据的朋友,相当友好。

Lenovo联想Hybrid USB-A 3.1 转Type C 母口转接头拆解报告 4X90U90618 10Gbps 12W, 5V/1.5A 7.5W手机 平板 笔记本电脑 台式机通用

注意使用USB A和USB C TO USB C线搭,无法识别雷电3硬盘,即USB3.0转接头不兼容雷电3协议!

Lenovo联想Hybrid USB-A 3.1 转Type C 母口转接头拆解报告 4X90U90618 10Gbps 12W, 5V/1.5A 7.5W手机 平板 笔记本电脑 台式机通用

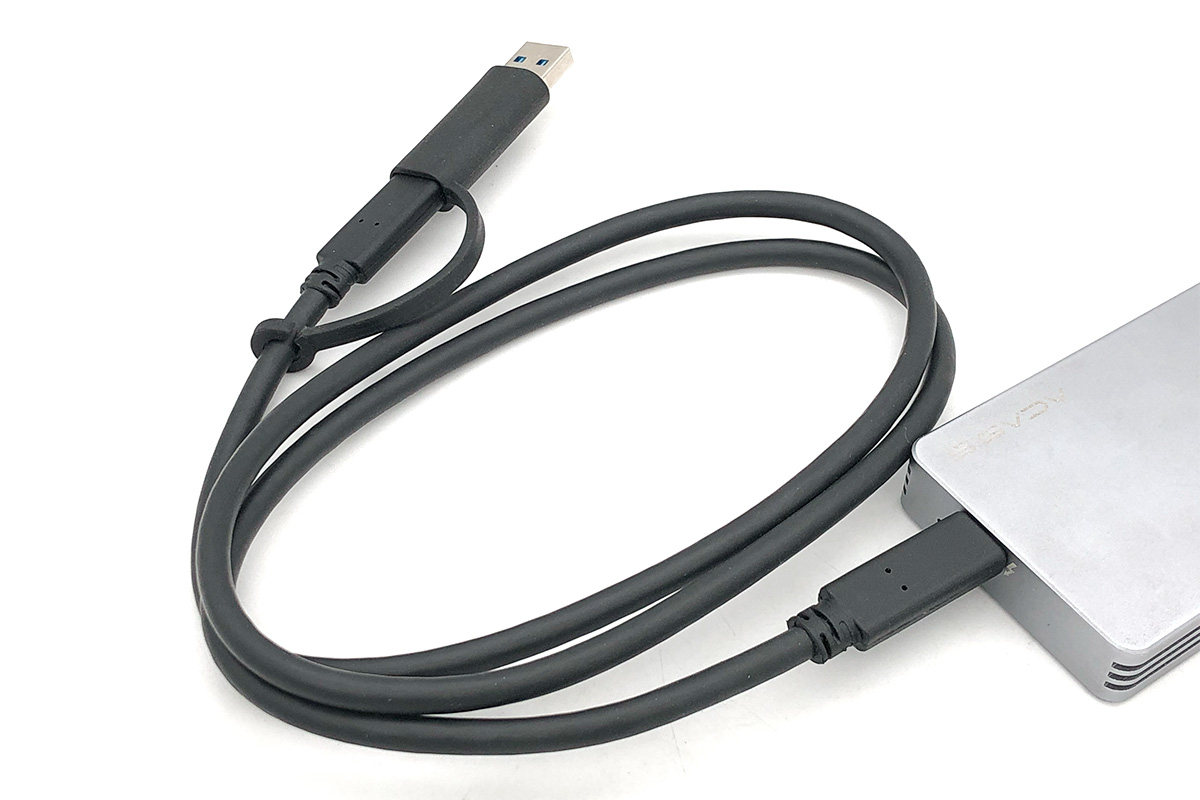

尝试了一款ORICO的双协议M.2固态硬盘盒,测试结果如下:

Lenovo联想Hybrid USB-A 3.1 转Type C 母口转接头拆解报告 4X90U90618 10Gbps 12W, 5V/1.5A 7.5W手机 平板 笔记本电脑 台式机通用在读写速度上面,这款硬盘盒实测的顺序读取速度和顺序写入速度都可以达到900MB/s,基本符合它10Gbps的传输速率。

Lenovo联想Hybrid USB-A 3.1 转Type C 母口转接头拆解报告 4X90U90618 10Gbps 12W, 5V/1.5A 7.5W手机 平板 笔记本电脑 台式机通用

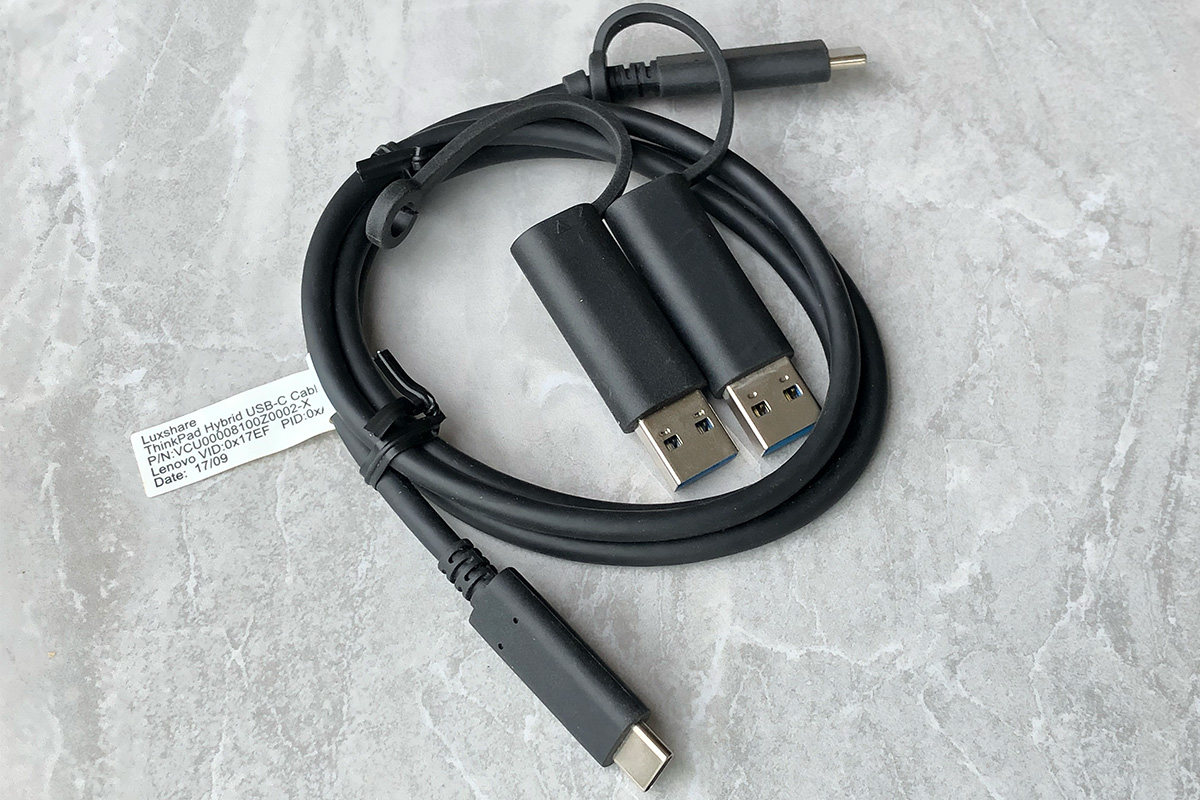

和原装自带的接口对比图,左边为此批到货的,右侧usb a 是固定在联想数据线上的,长度,大小,接口均一样。

实拍拆解

Lenovo联想Hybrid USB-A 3.1 转Type C 母口转接头拆解报告 4X90U90618 10Gbps 12W, 5V/1.5A 7.5W手机 平板 笔记本电脑 台式机通用

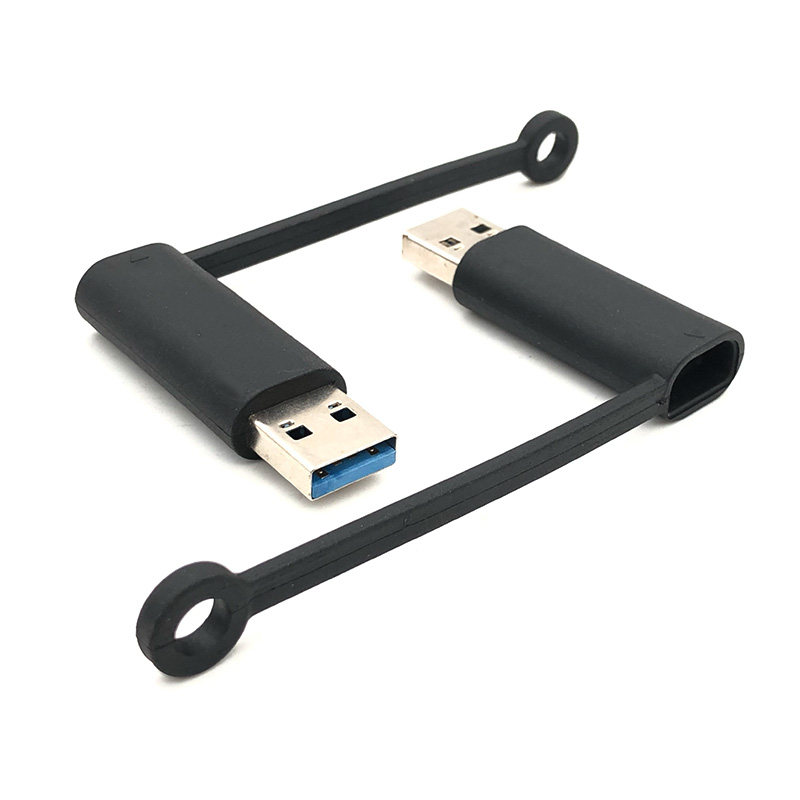

取二个放一起展示,也可以多角度,多侧面看一下产品的细节。

Lenovo联想Hybrid USB-A 3.1 转Type C 母口转接头拆解报告 4X90U90618 10Gbps 12W, 5V/1.5A 7.5W手机 平板 笔记本电脑 台式机通用

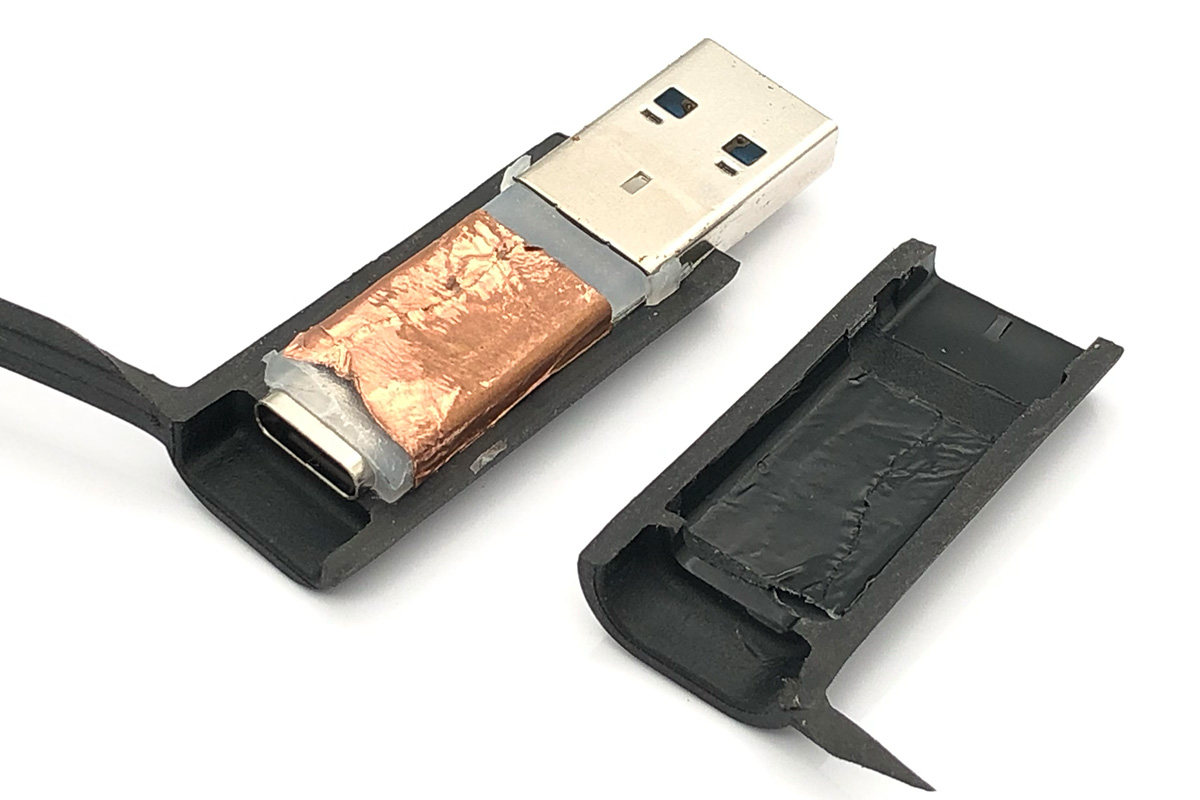

刀片划开包裹橡胶层,内部结构如图。

Lenovo联想Hybrid USB-A 3.1 转Type C 母口转接头拆解报告 4X90U90618 10Gbps 12W, 5V/1.5A 7.5W手机 平板 笔记本电脑 台式机通用

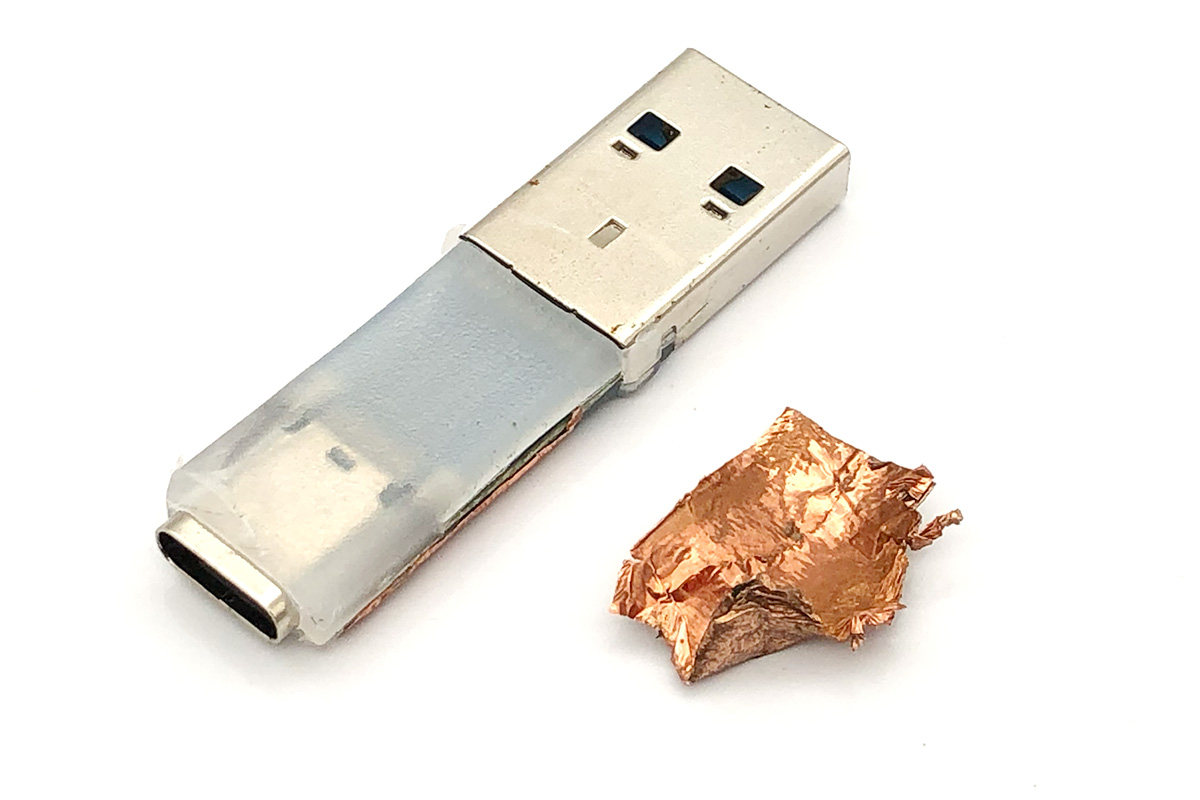

表面包裹一层铜箔纸,撕开后,底部是白色硬质注胶层,硬度和密封性很高,继续用美工刀切开。

Lenovo联想Hybrid USB-A 3.1 转Type C 母口转接头拆解报告 4X90U90618 10Gbps 12W, 5V/1.5A 7.5W手机 平板 笔记本电脑 台式机通用

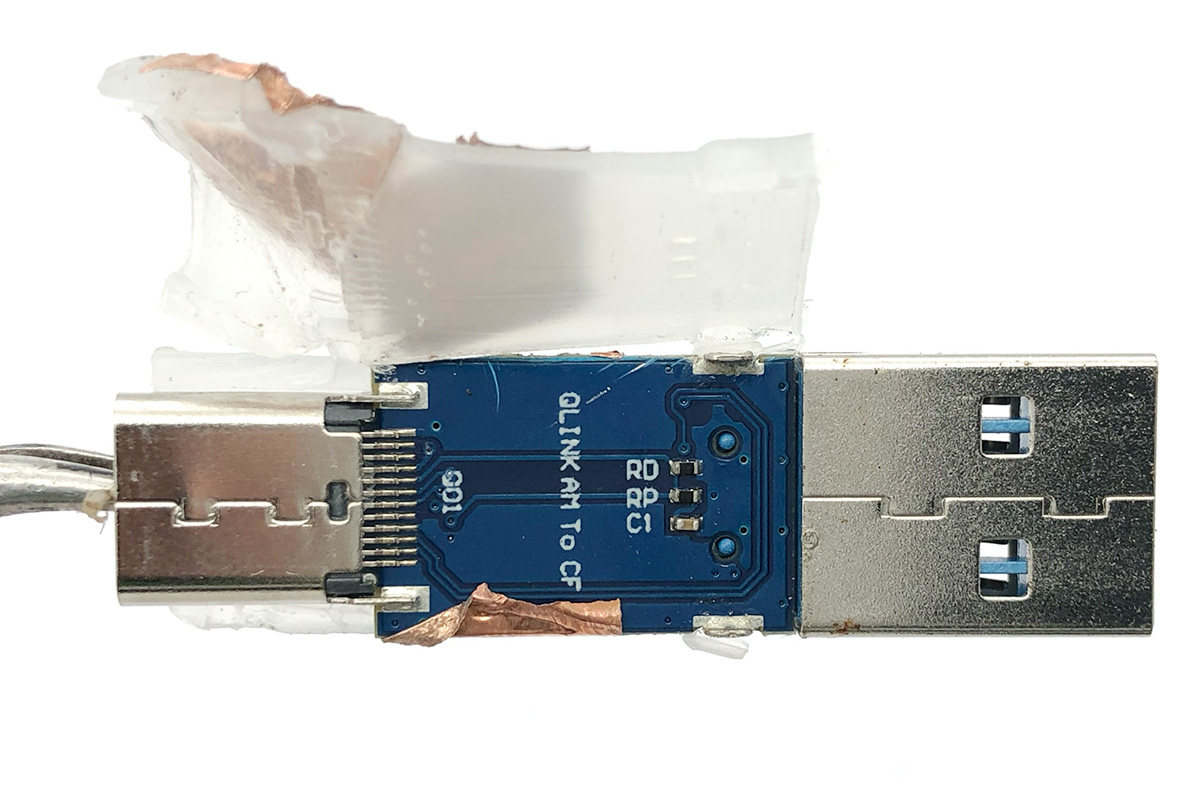

蓝色的PCB底板,蛇形走线规整,一看是大厂做工,QLINK AM TO CF 不清楚具体代表什么意思,欢迎大神指点评价,右侧有RD RP 电阻,C1 为电容。

Lenovo联想Hybrid USB-A 3.1 转Type C 母口转接头拆解报告 4X90U90618 10Gbps 12W, 5V/1.5A 7.5W手机 平板 笔记本电脑 台式机通用

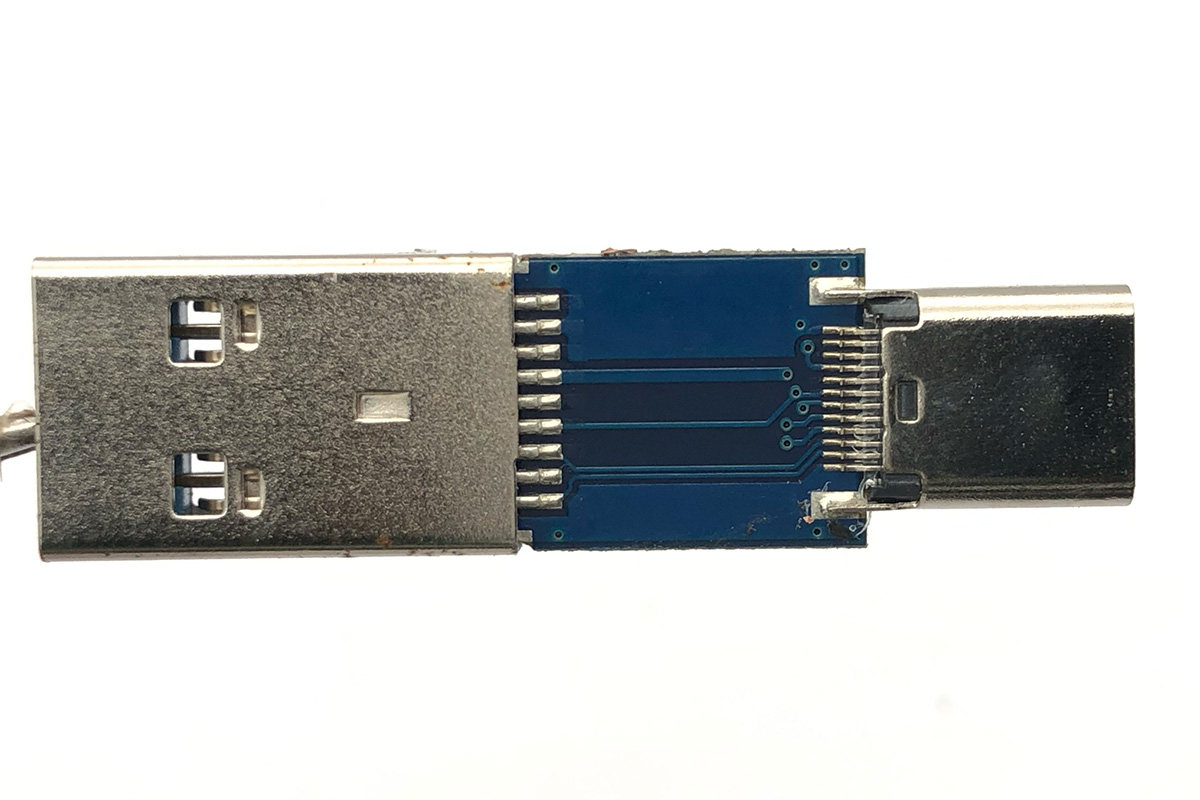

另外一面没有任何元器件,如上图。

Lenovo联想Hybrid USB-A 3.1 转Type C 母口转接头拆解报告 4X90U90618 10Gbps 12W, 5V/1.5A 7.5W手机 平板 笔记本电脑 台式机通用

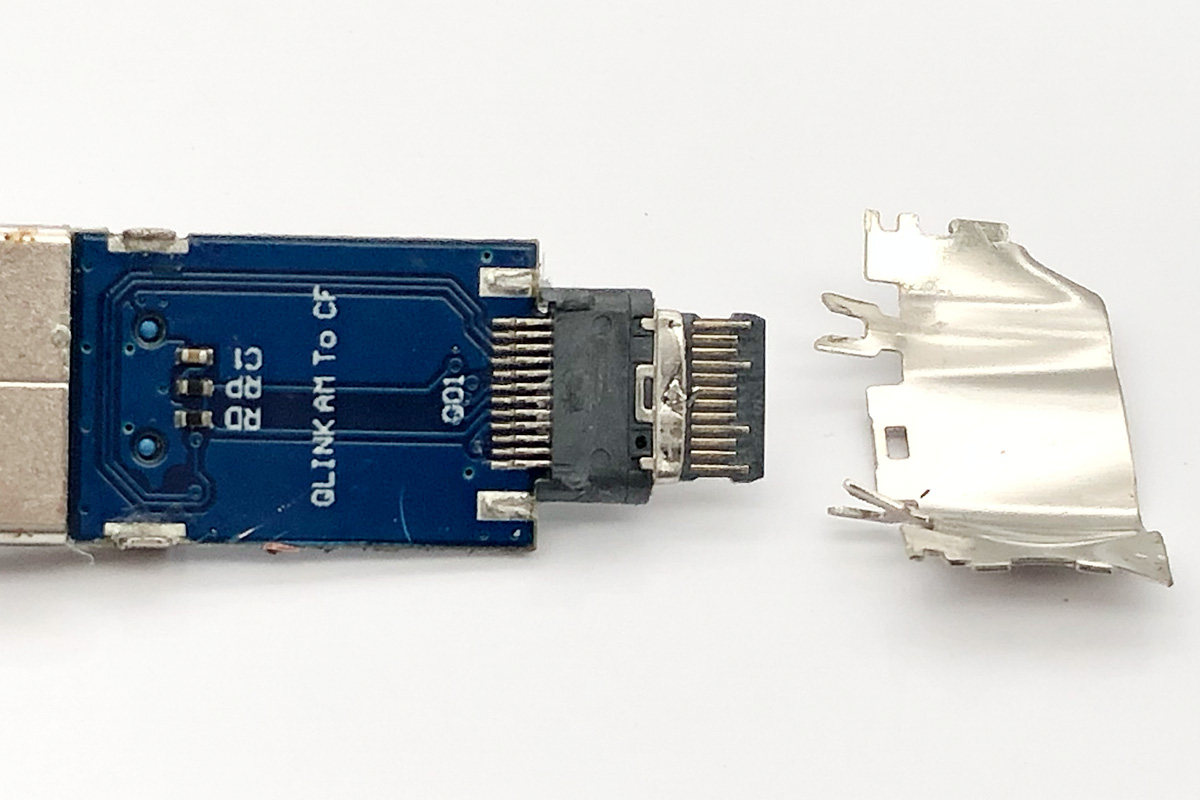

拆开TYPE C 接口的金属环,内部接口满针。

Lenovo联想Hybrid USB-A 3.1 转Type C 母口转接头拆解报告 4X90U90618 10Gbps 12W, 5V/1.5A 7.5W手机 平板 笔记本电脑 台式机通用

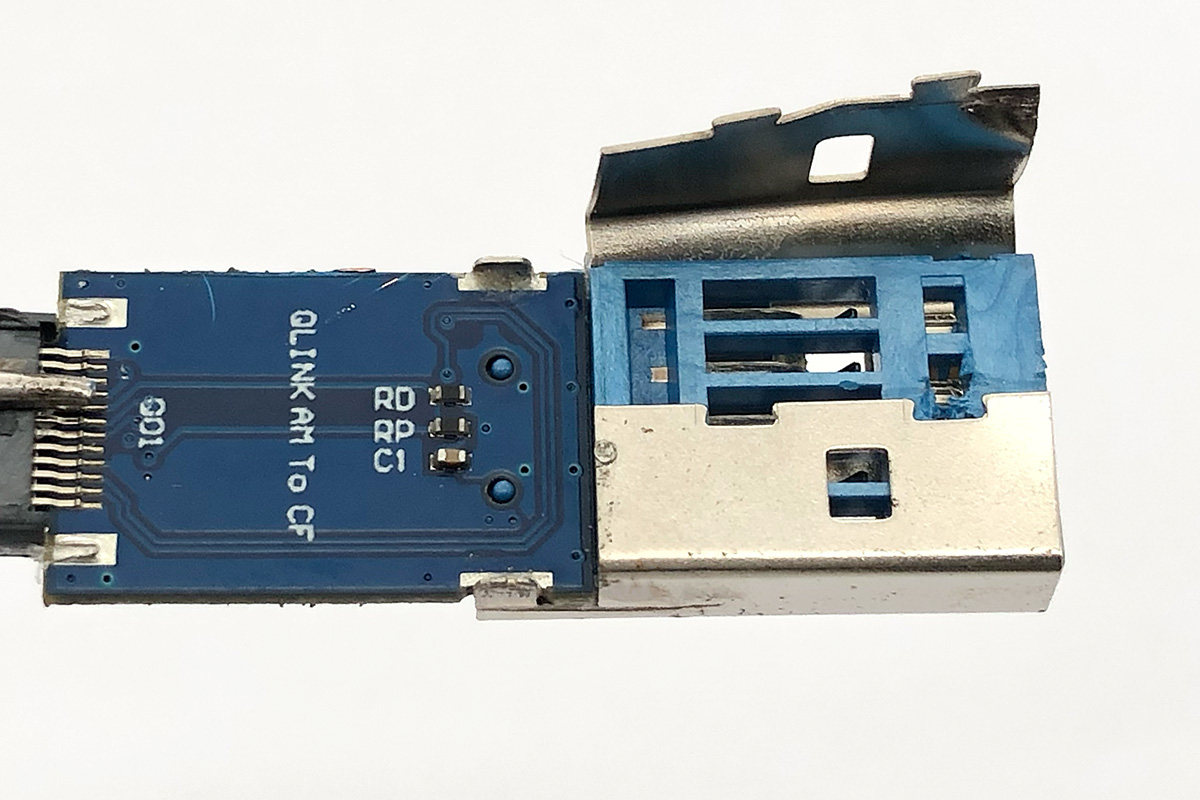

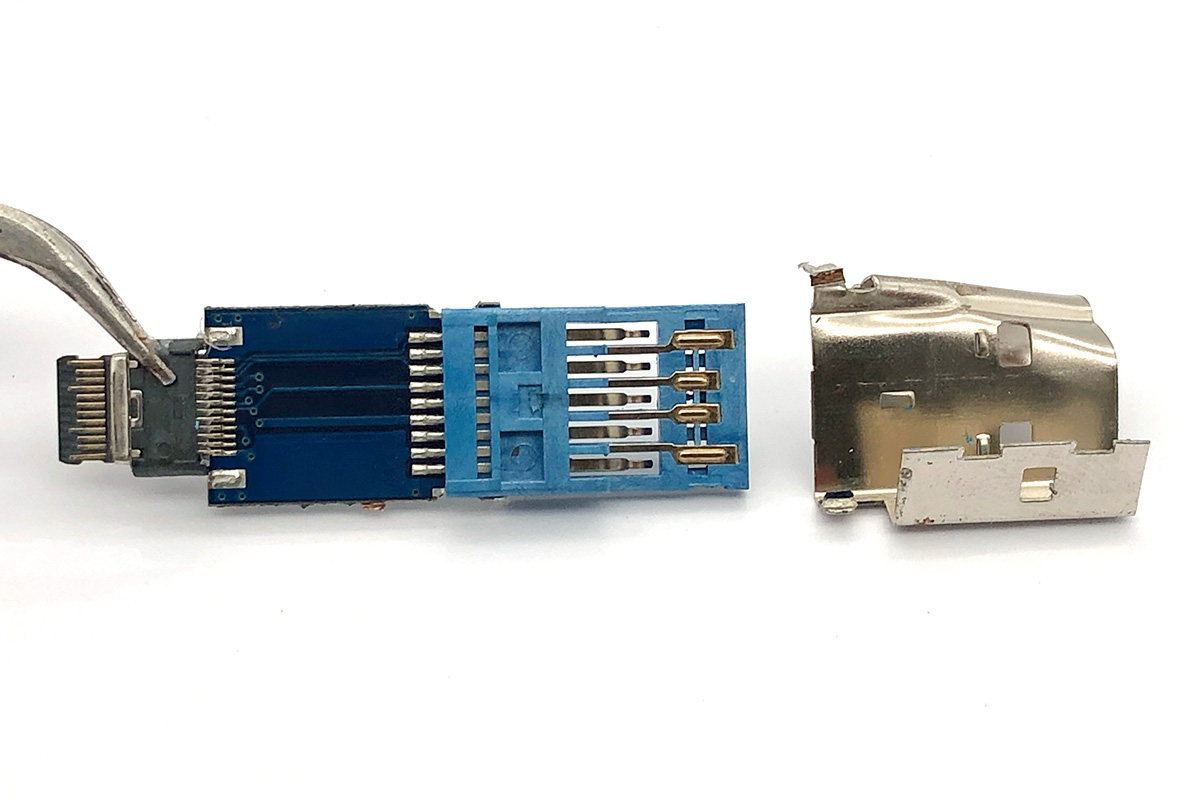

继续拆解USB A 金属盖板,看下内部结构和做工。

Lenovo联想Hybrid USB-A 3.1 转Type C 母口转接头拆解报告 4X90U90618 10Gbps 12W, 5V/1.5A 7.5W手机 平板 笔记本电脑 台式机通用

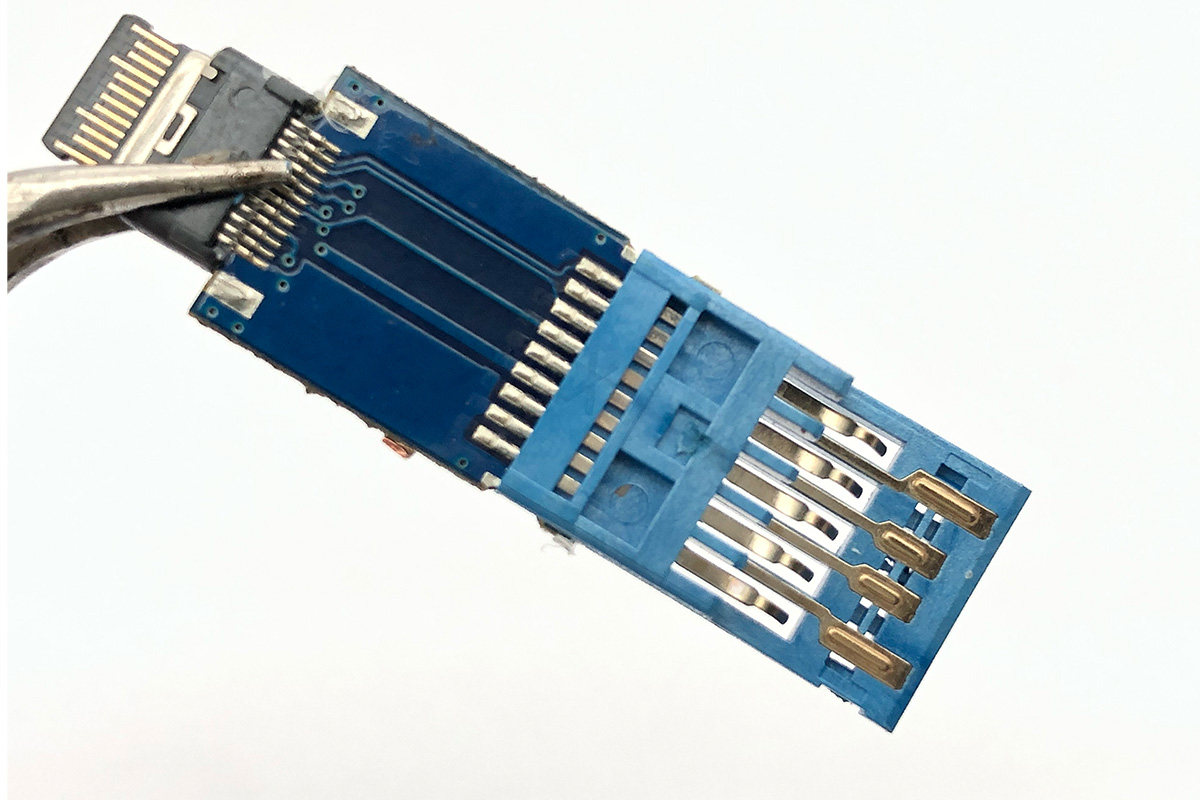

左侧TYPE C接口能看到满针,右侧USB A口蓝色标志性9针.

Lenovo联想Hybrid USB-A 3.1 转Type C 母口转接头拆解报告 4X90U90618 10Gbps 12W, 5V/1.5A 7.5W手机 平板 笔记本电脑 台式机通用

来个拉近特写,大厂生产的产品,您可以自行PK做工和用料,金手指目视可见的粗大与厚实。USB3.0和USB3.1相比USB2.0,增加了数据通道的数量。USB2.0只使用1条线缆传输数据,而USB3.0和USB3.1使用了5条线缆传输数据,另外4条线缆用于传输其他控制信号和电源。这样就相当于增加了5条高速公路,可以同时并行传输多个数据流,从而大幅提高传输速度。

Lenovo联想Hybrid USB-A 3.1 转Type C 母口转接头拆解报告 4X90U90618 10Gbps 12W, 5V/1.5A 7.5W手机 平板 笔记本电脑 台式机通用

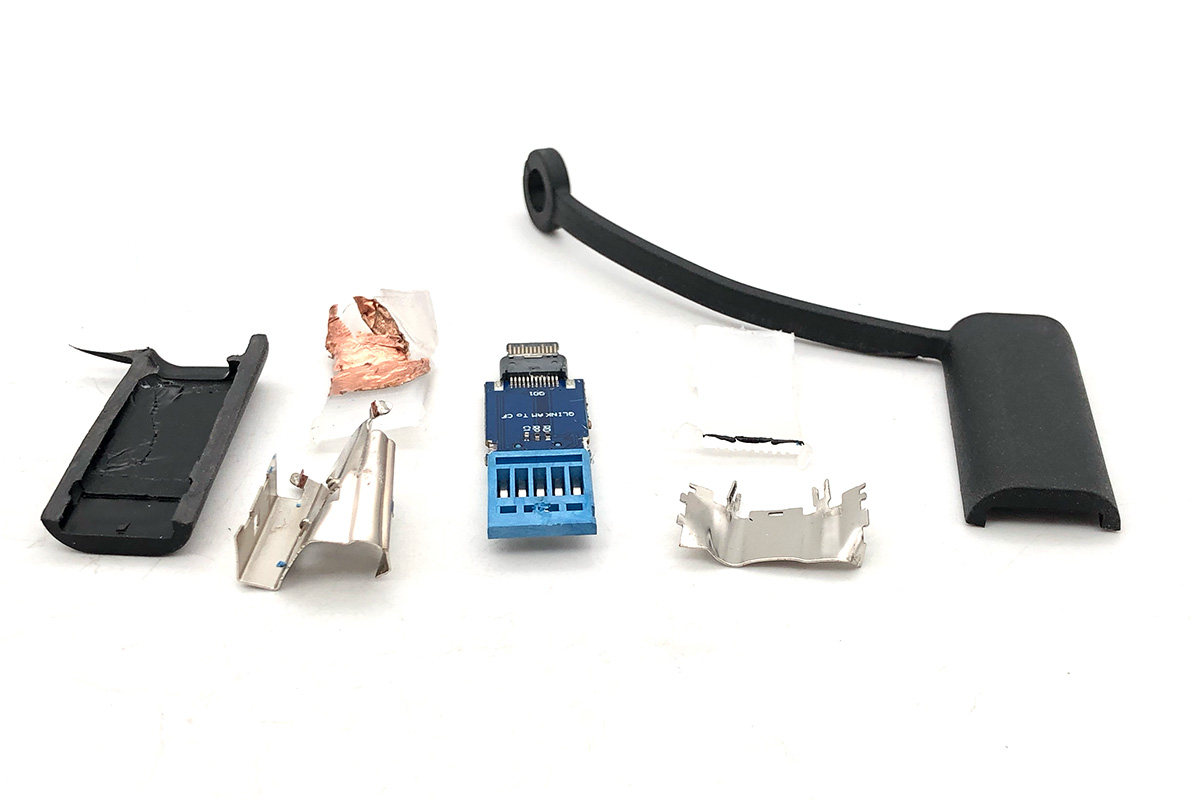

来个全家福,拆解到这里,是什么货,质量如何,大家都有自己的客观判断,宝宝并不生产,只是一个草根搬运工,别家都是美图PS,宝宝坚持用实物拍摄和拆解展现产品,希望能帮到您挑到满意的产品,如果您收到货使用上遇到了什么问题,请您及时联系宝宝处理,切勿随意中差评,感谢!

常见问答:

问题一:USB3.0 与usb3.1 均是9条线 为什么可以达到速度10gbps?

答复:USB3.0和USB3.1通过增加通道数、提高编码方式、缩短传输时延以及使用更强大的供电能力等技术改进,实现了10Gbps的传输速度。(数据线仅仅为展示需要,并不包含在转接头价格范围内)

Lenovo联想Hybrid USB-A 3.1 转Type C 母口转接头拆解报告 4X90U90618 10Gbps 12W, 5V/1.5A 7.5W手机 平板 笔记本电脑 台式机通用

USB3.0和USB3.1采用了更先进的编码方式,例如SuperSpeed(SSP)编码。与USB2.0使用的NRZ编码相比,SSP编码可以更有效地利用带宽,在相同的传输速率下传输更多的数据。

问题二:质保多久?

答复:7天无理由,质保90天。
