YNV-W23 6002184L-B 联想ideacentre B31r2 B31R3 B31R4 B310高压条 高压板背光M7100Z 黑屏 暗屏修理

一体机高压条要求功率比笔记本大,因为负载灯管大,液晶屏大,那么经常有朋友遇到能听到正常开机声音,隐约能看到图像,就是没有背光,这种情况,基本上是以下几个因素,第一:高压条,第二,灯管,第三,供电,第四排线。

YNV-W23 6002184L-B  联想ideacentre B31r2 B31R3 B31R4 B310高压条 高压板背光M7100Z 黑屏 暗屏修理
新到货1120片,全新,长度是9CM,宽度是4CM,7针接口,双灯管负载输出。

其中排在第一的,是高压条,因为这部件要把主板12~19V直流电,逆变到几K 的电压,负载大,长时间工作,容易损坏也是情理之中的事情。从几率来说,这个最高。

YNV-W23 6002184L-B  联想ideacentre B31r2 B31R3 B31R4 B310高压条 高压板背光M7100Z 黑屏 暗屏修理
背面光光的,什么元器件也没有,YEC 一线的大厂,做工不含糊。

第二:灯管,其实这个原理类似于我们原来的日光灯,如果二头发黑,或者开机瞬间有红屏,黄屏,边角发黑,多半是灯管的毛病居多。

YNV-W23 6002184L-B  联想ideacentre B31r2 B31R3 B31R4 B310高压条 高压板背光M7100Z 黑屏 暗屏修理
YEC大厂做工规整,用料扎实,品质过硬,寿命长,输出稳定,不闪屏。

第三:供电,这个左侧接口是7PIN,接主板的,右侧2个白色接口,是双通道接灯管的。左侧接口定义,从上往下数,第一二脚,DC12V~19V, 3.4.5脚 方便是亮度触发,脉冲,3.3V, 最下面2脚是接地,没有电压。

YNV-W23 6002184L-B  联想ideacentre B31r2 B31R3 B31R4 B310高压条 高压板背光M7100Z 黑屏 暗屏修理
接口特写,YEC 粗绕组,逆变器,耐用,寿命长,功率大。

第四:排线,如果排线有断线,或者和主板接触不良,也会导致暗屏的情况出现。

YNV-W23 6002184L-B  联想ideacentre B31r2 B31R3 B31R4 B310高压条 高压板背光M7100Z 黑屏 暗屏修理
长度9CM 宽4CM,最厚逆变器厚度1CM。

DIY维修的朋友,可以根据上面4种因素来参考维修,当然万用表,螺丝刀这些最基本工具还是少不了,不然谈不上判断的依据了。

YNV-W23 6002184L-B  联想ideacentre B31r2 B31R3 B31R4 B310高压条 高压板背光M7100Z 黑屏 暗屏修理

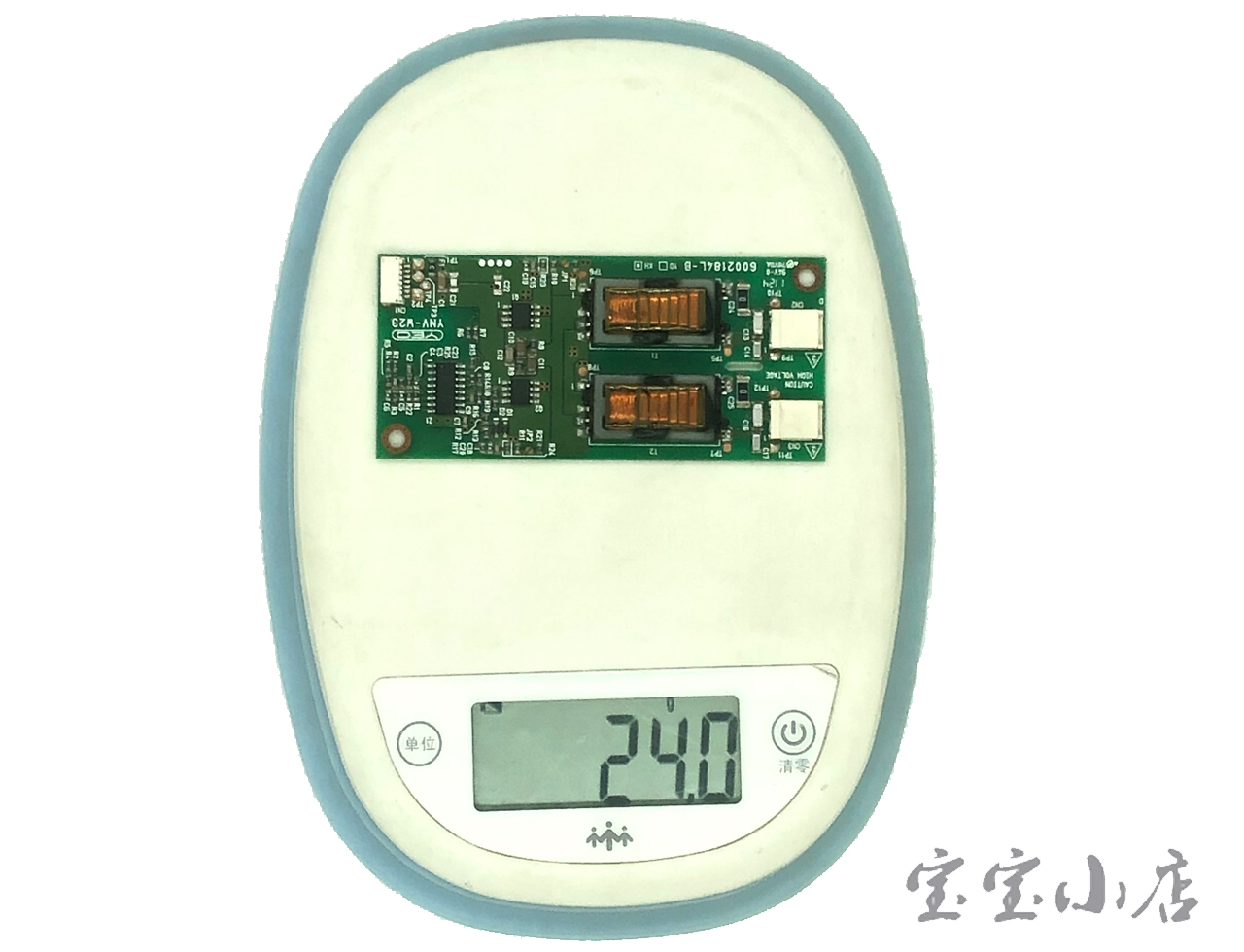

重量是24g.

在别家都是美图PS的情况下,宝宝坚持用实物拍摄和拆解来展现产品细节,希望能帮助您淘到喜欢的宝贝,因为宝宝多数收的是工厂库存,难免有成色和质量上的差异,如果您遇到了,请您联系宝宝,宝宝马上会给您解决。
