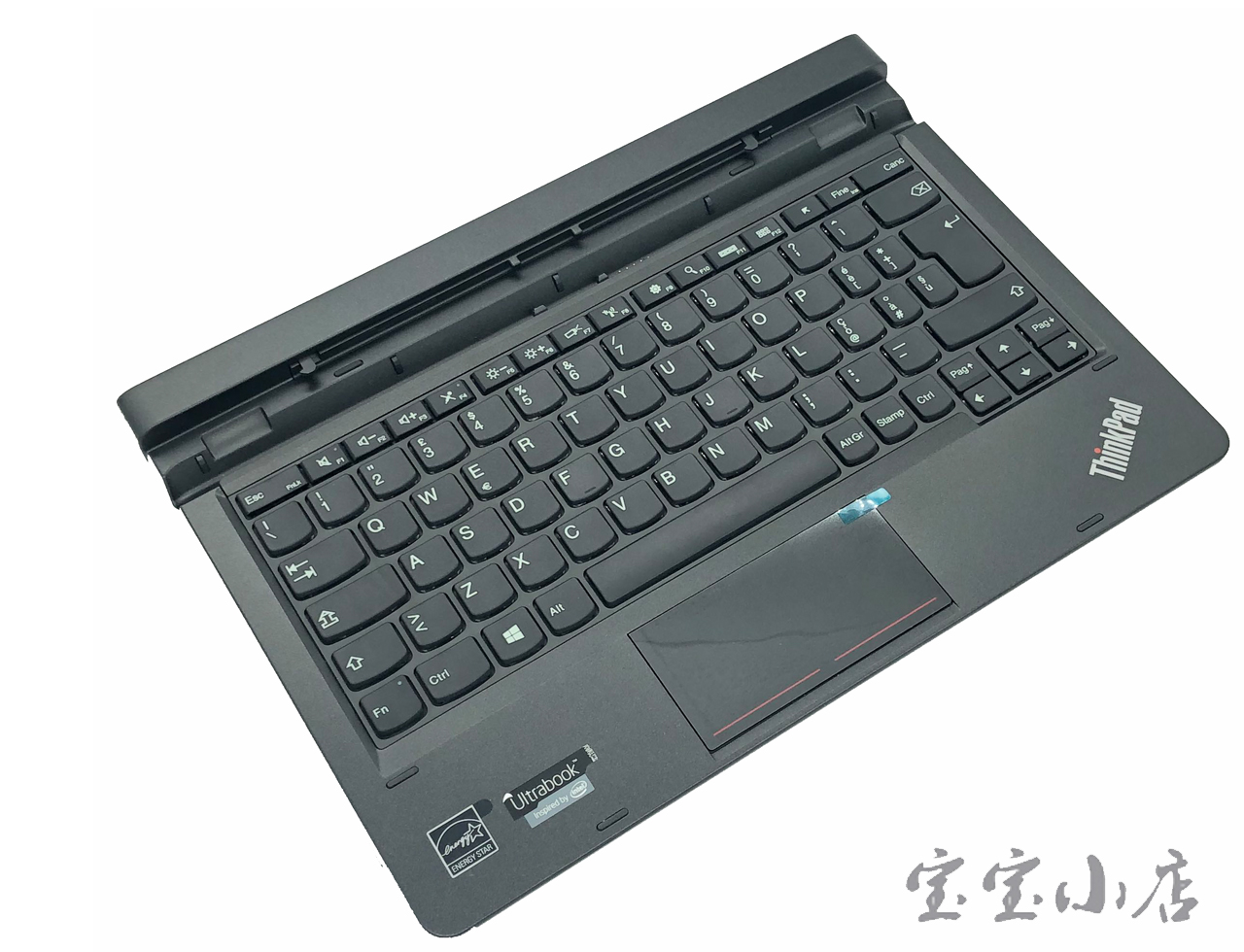

联想LENOVO ThinkPad Helix Ultrabook ltalian IT Keyboard 00HW417 底座 键盘 拆解

新到货仅5片,全新牛皮硬纸板盒装,联想售后备件,2014年12月1号生产,备件编码:00HW417 ,文字版本为意大利文。
产品的尺寸长宽高尺寸:30CM X21.5CM X2CM(最厚处)重量是560g.

联想LENOVO ThinkPad Helix Ultrabook ltalian IT Keyboard 00HW417 底座 键盘 拆解

Helix 中文译为螺旋,而X1 Helix也是ThinkPad超极本家族中第二款支持变形的产品(第一款为S230U)。它处于Tablet 2和X1 Carbon的中间地带:Tbalet 2为适用于轻计算的X86平板电脑,X1 Carbon则是在传统意义笔记本电脑形态的演变。

联想LENOVO ThinkPad Helix Ultrabook ltalian IT Keyboard 00HW417 底座 键盘 拆解
全新盒装,FRU:00HW417

今天我们做个简单开箱拆解的,主要从外观,做工,用料,设计这几个方面做个简单剖析。

联想LENOVO ThinkPad Helix Ultrabook ltalian IT Keyboard 00HW417 底座 键盘 拆解
打开盖板,能看到用环保袋封装。

大品牌的封装薄膜袋,都是打孔的,防止小孩拿来套着玩,导致窒息,可回收标准,行业环保严格执行和领跑者。

联想LENOVO ThinkPad Helix Ultrabook ltalian IT Keyboard 00HW417 底座 键盘 拆解

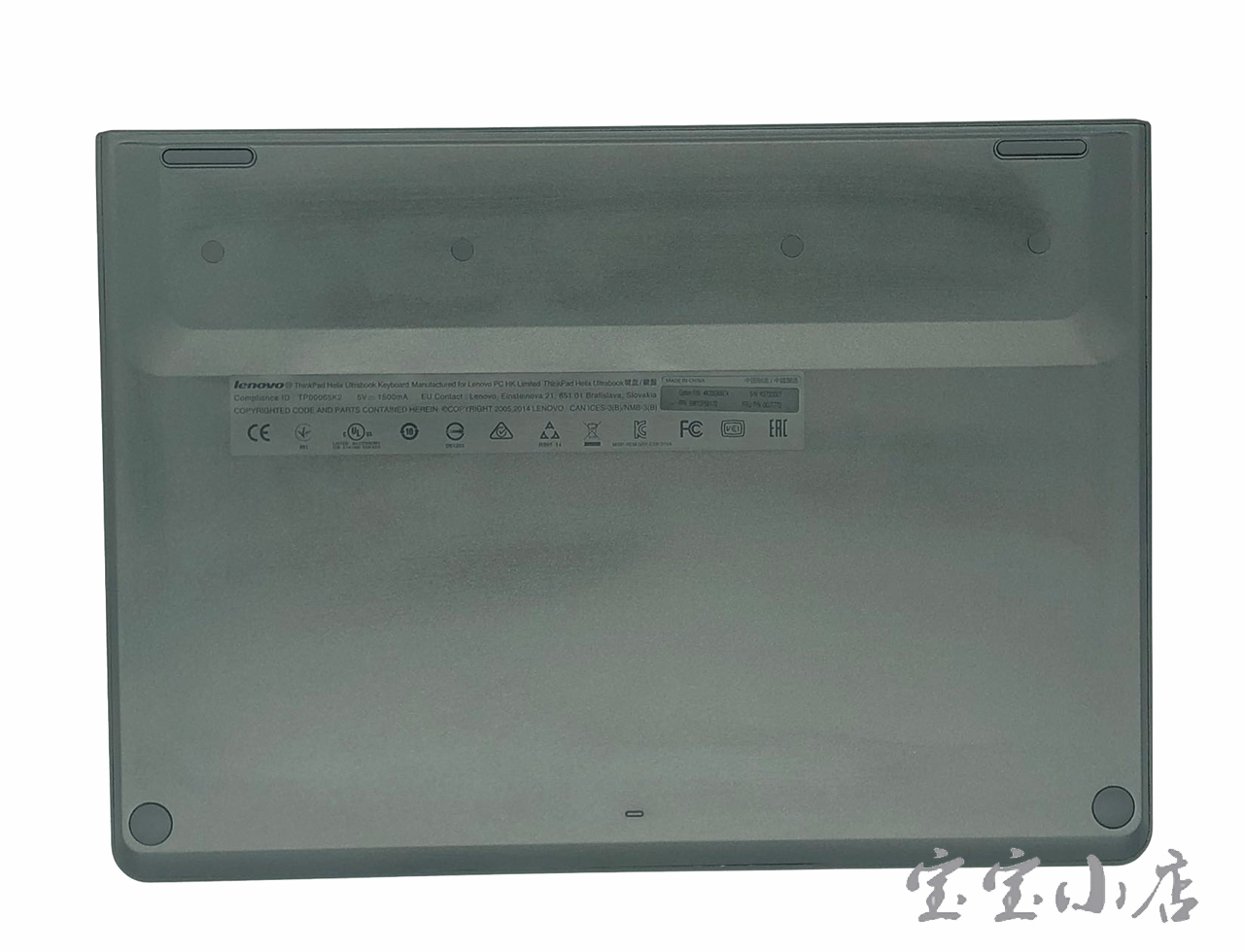

背面特写

联想LENOVO ThinkPad Helix Ultrabook ltalian IT Keyboard 00HW417 底座 键盘 拆解
标签特写。

5针DOCK 接口  特写,这5个针的接口定义,宝宝之前有文章做个仔细的剖析,可以参考。

联想LENOVO ThinkPad Helix Ultrabook ltalian IT Keyboard 00HW417 底座 键盘 拆解

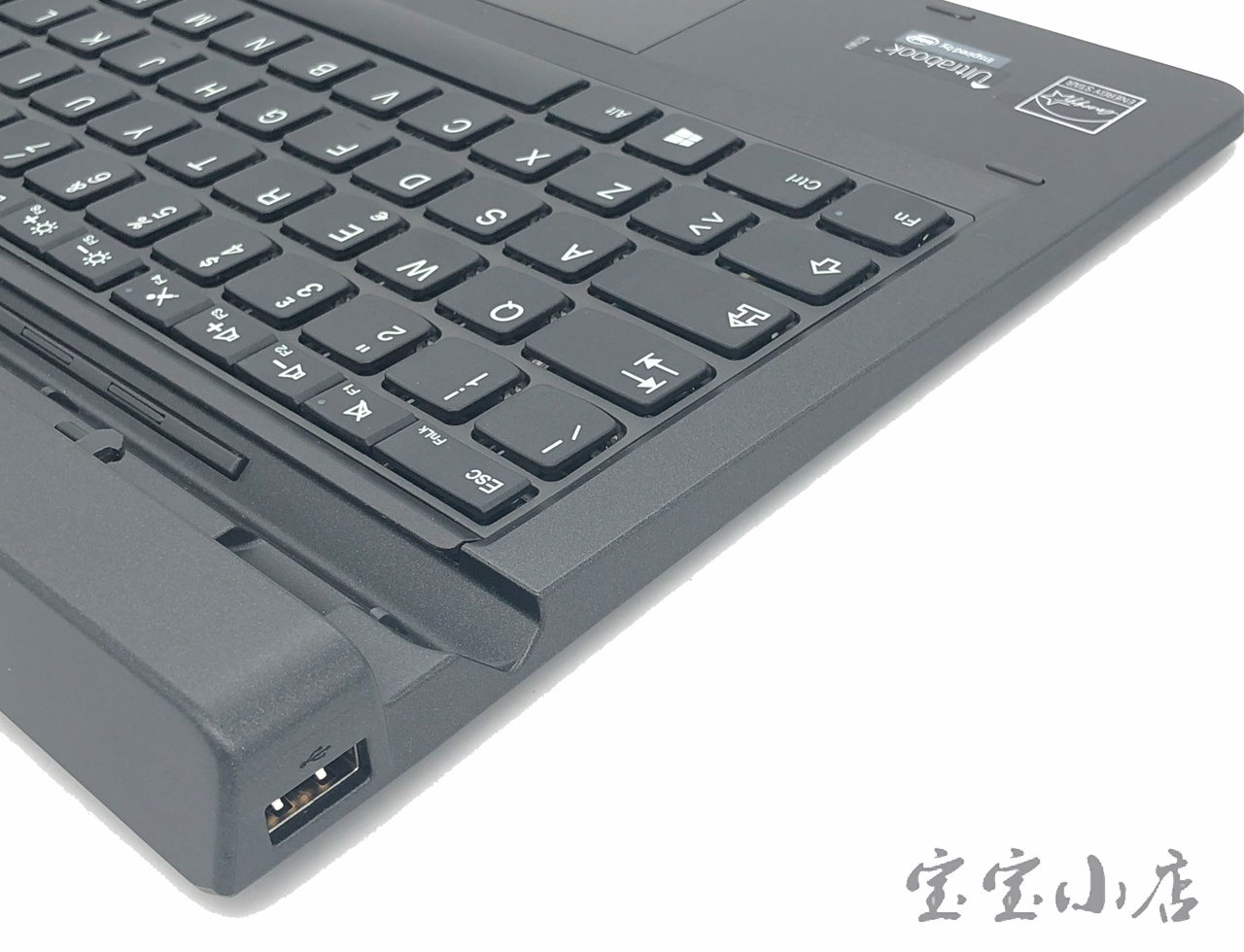

左侧USB接口特写。

左侧有一个USB3.0 的接口,大大拓展了平板的可玩性,数据传输也比2.0 快,
USB3.0接口的理论带宽是速率是5Gbps(5Gbps÷10=500M/s),但受连接设备主控速度以及带宽预留影响,这里是参考。

联想LENOVO ThinkPad Helix Ultrabook ltalian IT Keyboard 00HW417 底座 键盘 拆解

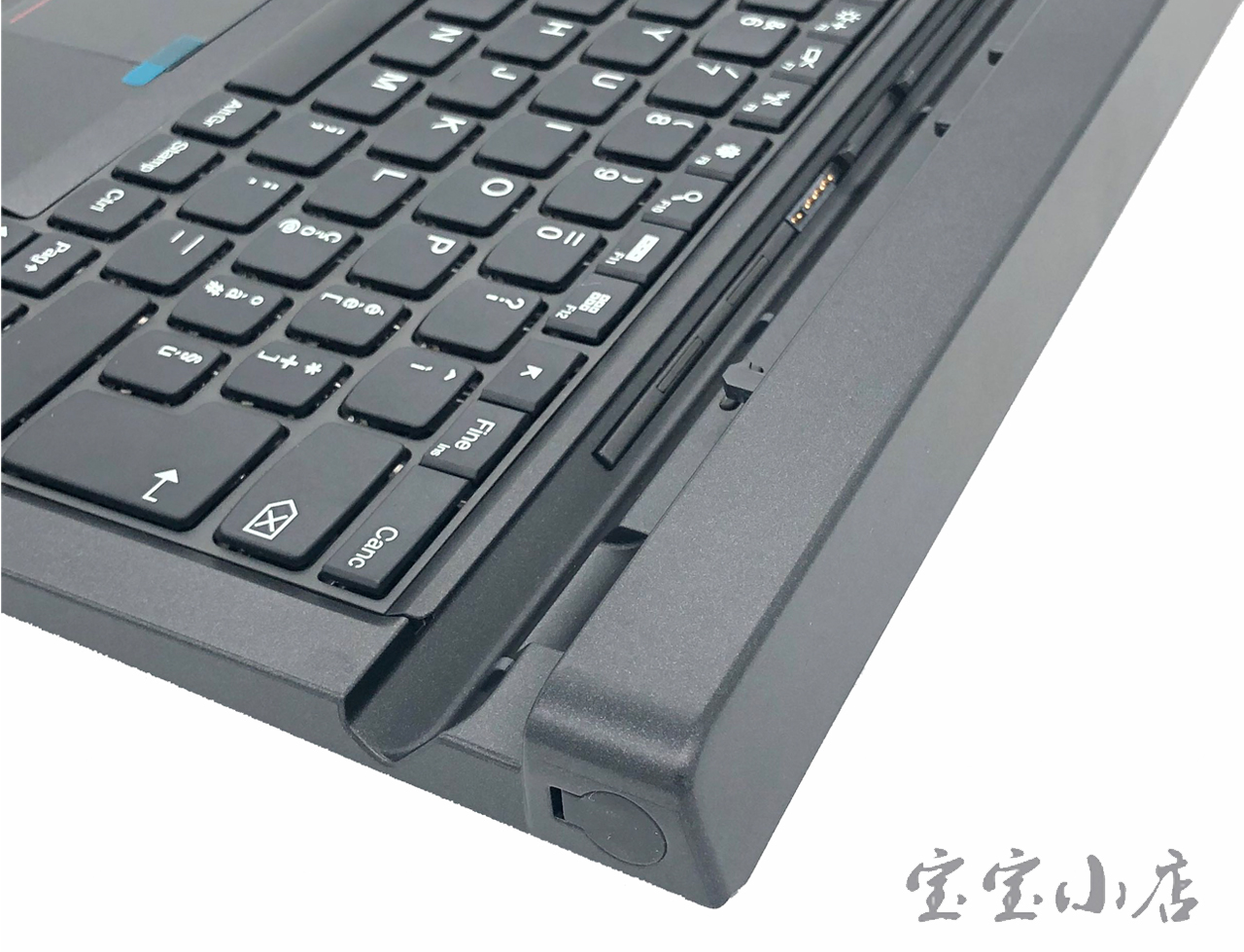

右侧有预留插笔的口,揭开橡皮挡尘封口,能看到插孔。

橡胶封装触摸笔孔,虽并无内置触摸笔,但考虑还是比较周全的。

联想LENOVO ThinkPad Helix Ultrabook ltalian IT Keyboard 00HW417 底座 键盘 拆解

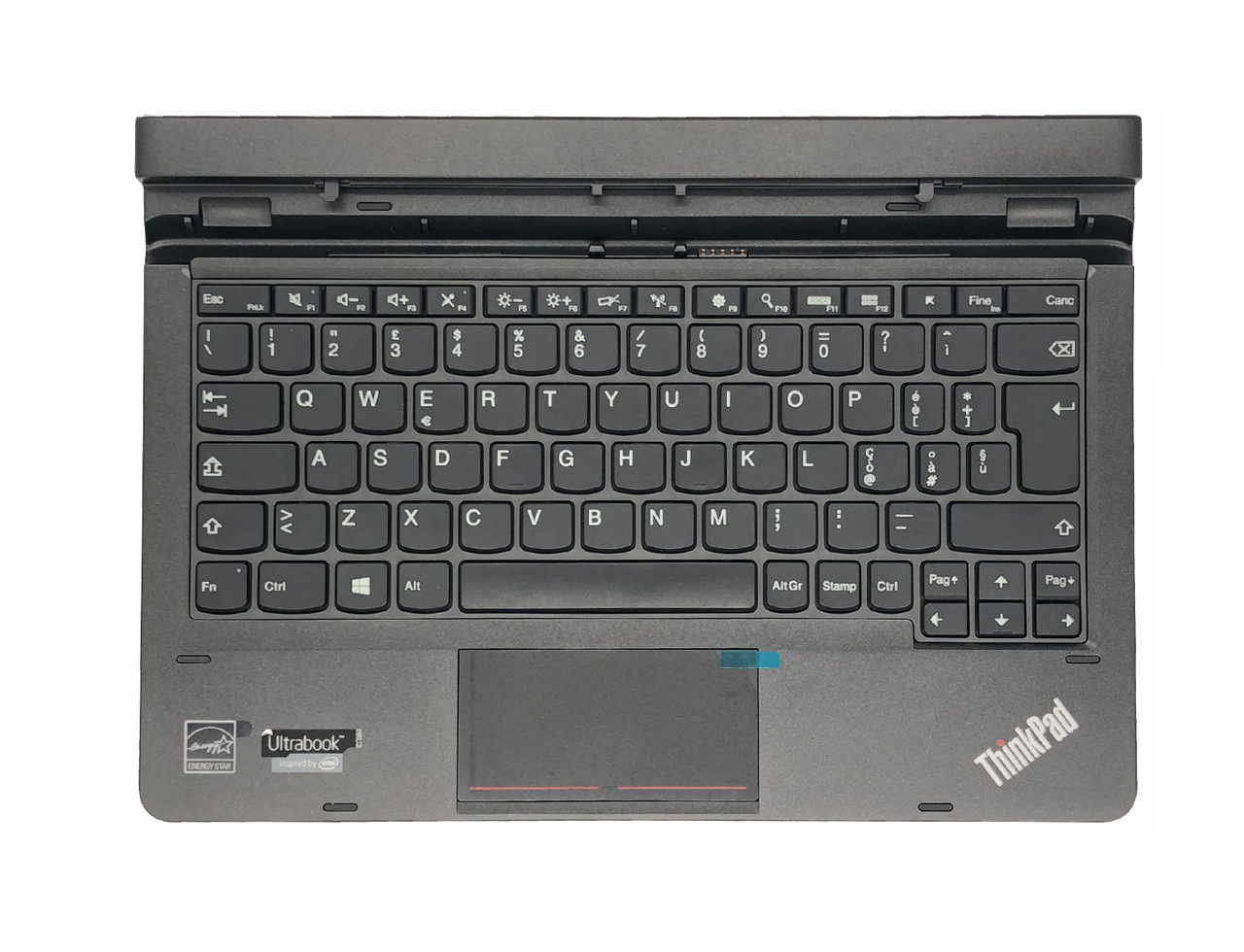

实打实的做工,右下角有thinkPad LOGO

ThinkPad品牌创立于25年前,自从联想从IBM手上接过ThinkPad的大旗,产品系列更新就从未停止。虽然市场口碑有好有坏,但是客观现实是ThinkPad保持了自己在商务领域的口碑和销量,顶尖商务本的形象依然无人可以撼动。

联想LENOVO ThinkPad Helix Ultrabook ltalian IT Keyboard 00HW417 底座 键盘 拆解
长方形触摸鼠标板,隐藏式左右按键。

触摸鼠标长宽高达:9厘米 X 4.5厘米,并隐藏式左右键,红色条纹中间隔断,暗示左右区分。

联想LENOVO ThinkPad Helix Ultrabook ltalian IT Keyboard 00HW417 底座 键盘 拆解
习惯性拆解。

倒过来,继续我们的拆解,背面橡胶垫全部挑开,加隐藏在黑色圆点下的螺丝,一个加起来8个。

联想LENOVO ThinkPad Helix Ultrabook ltalian IT Keyboard 00HW417 底座 键盘 拆解
掀开背面盖板图

卸下背板,一块大面积铝板覆盖在键盘底部,这样设计的好处是散热好,增加强度。注意一个细节,键盘并不是黏贴在后面铝板,而是四周各有螺丝固定在外壳上,这成本和工艺远远高于山寨货。

联想LENOVO ThinkPad Helix Ultrabook ltalian IT Keyboard 00HW417 底座 键盘 拆解
卸掉盖板图

拿掉盖板,能看到上侧有一整条PCB线路板,我们继续拆解,看芯片

联想LENOVO ThinkPad Helix Ultrabook ltalian IT Keyboard 00HW417 底座 键盘 拆解
GL850S 区别于GL850G ,前者3.0,后者2.0 。

采用GL850S USB 3.0 HUB Controller Datasheet Revision  主控芯片,区别于GL850G 2.0, 模拟时序对EEPROM(以前用的是AT24C256,现在用的是24LC0281 ) 实际上就是晶振控制IC.

联想LENOVO ThinkPad Helix Ultrabook ltalian IT Keyboard 00HW417 底座 键盘 拆解
触摸鼠标Synaptics IC.

鼠标指向的精准得益于采用了大名鼎鼎的Synaptics T1321B5041 IC, 成本远远高于山寨货。

联想LENOVO ThinkPad Helix Ultrabook ltalian IT Keyboard 00HW417 底座 键盘 拆解
6针触点链接。

键盘通过6针触点和键盘主控小板相连,中间黄铜色是FPC 排线,为增加疲劳强度,特意包裹了一层加强纸,细节考虑很到位。这个6针的接口定义,可以参考我之前的文章。

联想LENOVO ThinkPad Helix Ultrabook ltalian IT Keyboard 00HW417 底座 键盘 拆解
完整拆解集合。

是不是好货,产品质量如何,拆解后一目了然,对于内行的你一看就懂了,
在别家都是美图PS的情况下,宝宝坚持用实物拍摄和拆解来展现产品细节,希望能帮助您淘到喜欢的宝贝,因为宝宝多数收的是工厂库存,难免有成色和质量上的差异,如果您遇到了,请您联系宝宝,宝宝马上回给您解决。
