魔声 beats pill 胶囊音响 拆解

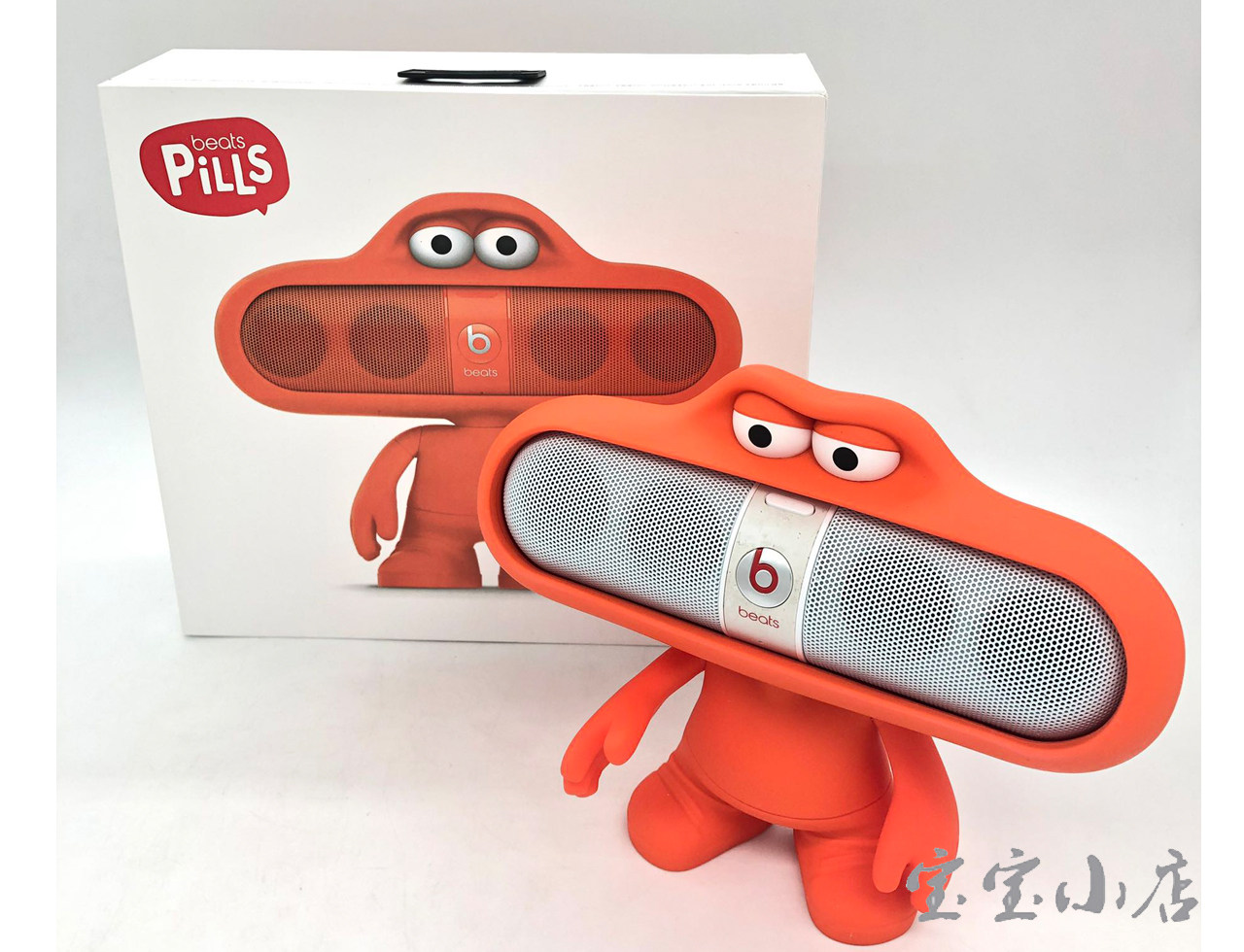

十个人有8到9个喜欢听音乐的,时间一长,多数人对音质还是有追求的,从黑胶,到惠威试音,从民乐到古典,黑人摇滚,到美国乡村,找一款适合自己的便携式音响,并不是那么容易,今天闲逛到电子市场,看到一家店铺老板摆着Beats Pill 玩偶音响,被那呆萌吸引了! 老板说有数量,于是淘了2个带包装的,如果是真货更好,不是真货,无所谓,当玩了,谁让宝宝喜欢玩呢?

魔声 beats pill 胶囊音响 拆解

Beats Pill假货横行,而我大中华山寨能力也是出神入化的,为了一探究竟,到手就忍不住拆 拆 拆,什么妖魔鬼怪,在拆解面前,都是原形毕露的。

魔声 beats pill 胶囊音响 拆解

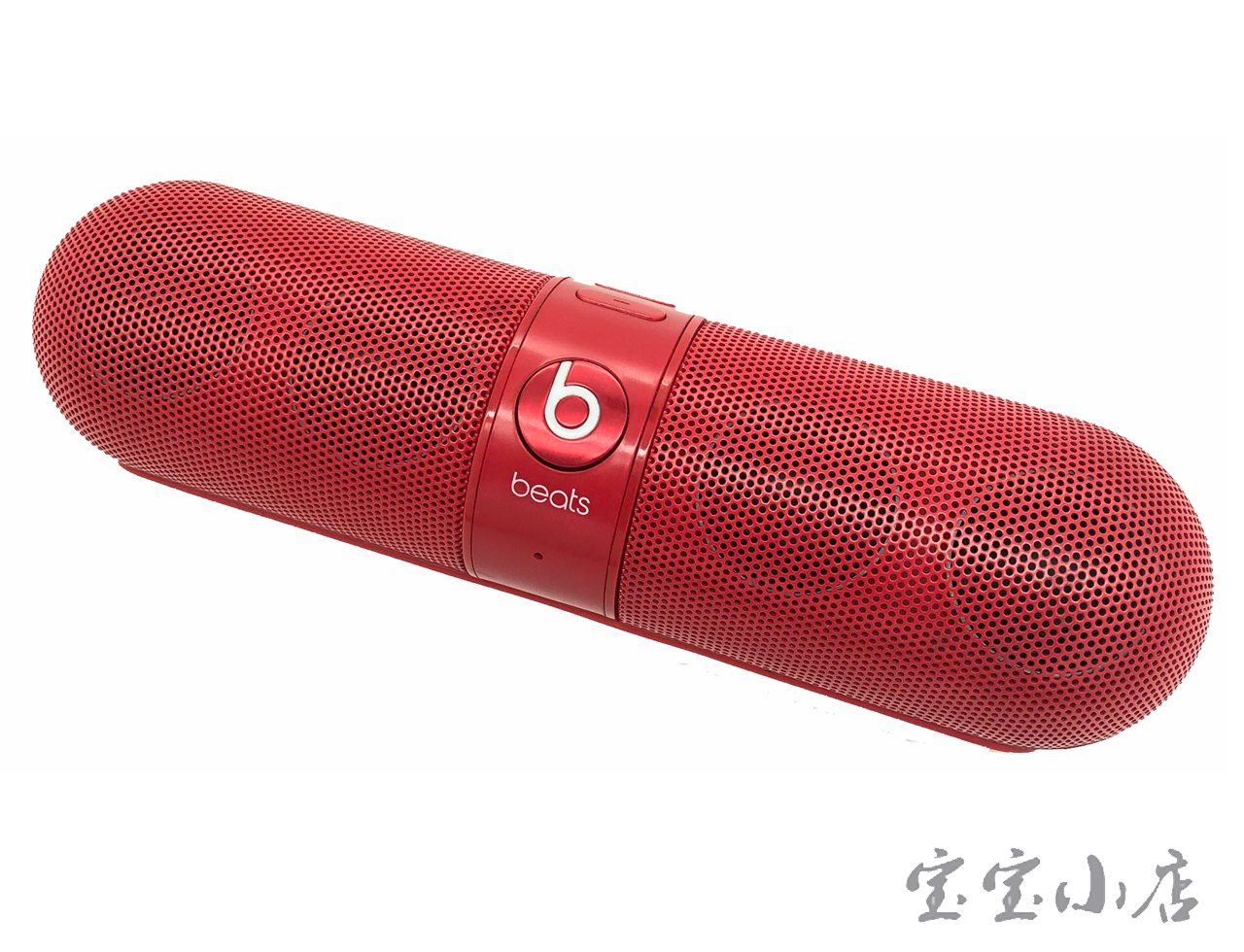

胶囊整体体积为190.5mm/长 x 45.72mm/高,重量为0.34kg。内置Beats音效并支持无线蓝牙连接,无线有效范围为30英尺内,适用于iPhone 、Android设备等任意拥有蓝牙的设备使用。Beats Pill主要采用USB 2.0的数据线进行传输,插孔直径为3.5mm .

魔声 beats pill 胶囊音响 拆解

老板和我说是原代工厂库存,胶囊有点黏手,原厂是类肤材质,估计是类肤材料老化导致,毕竟是2012年出的东西了,到现在已经有7年了时间了,也是正常情况,手贱用酒精擦了一下,下半部分擦过的,油光发亮,上半部分没擦过,有点黏手,但这个无关紧要,反正我追求的是音质,胶囊平常放玩偶内,也没有那么在意了。

魔声 beats pill 胶囊音响 拆解

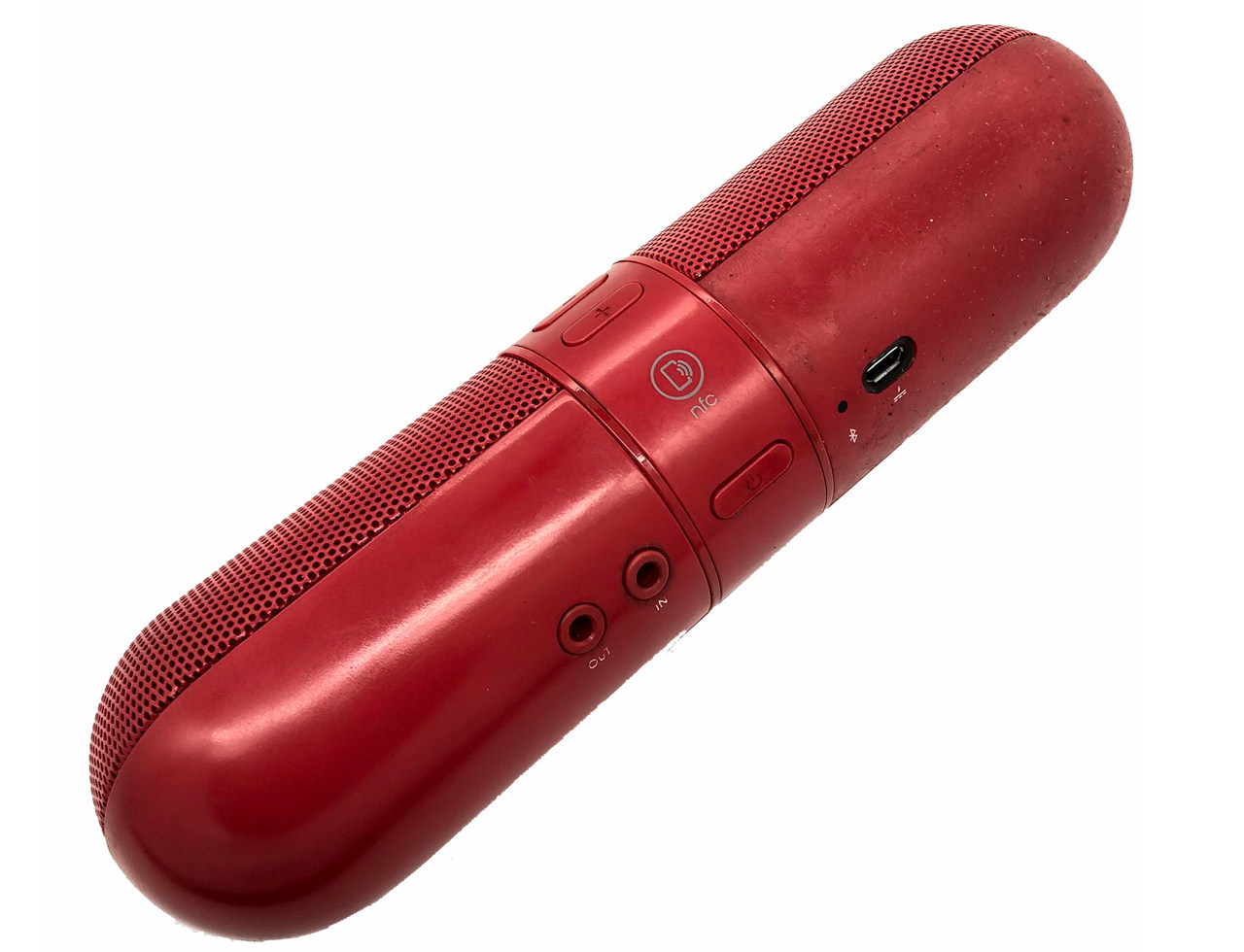

正面beats 下面有个小孔,内置麦克风,宝宝试了一下,连接手机时,打电话效果还可以,勉强能用的功能,下面我们重点是在拆解,看下是不是正品,这个才是我关心的。

魔声 beats pill 胶囊音响 拆解

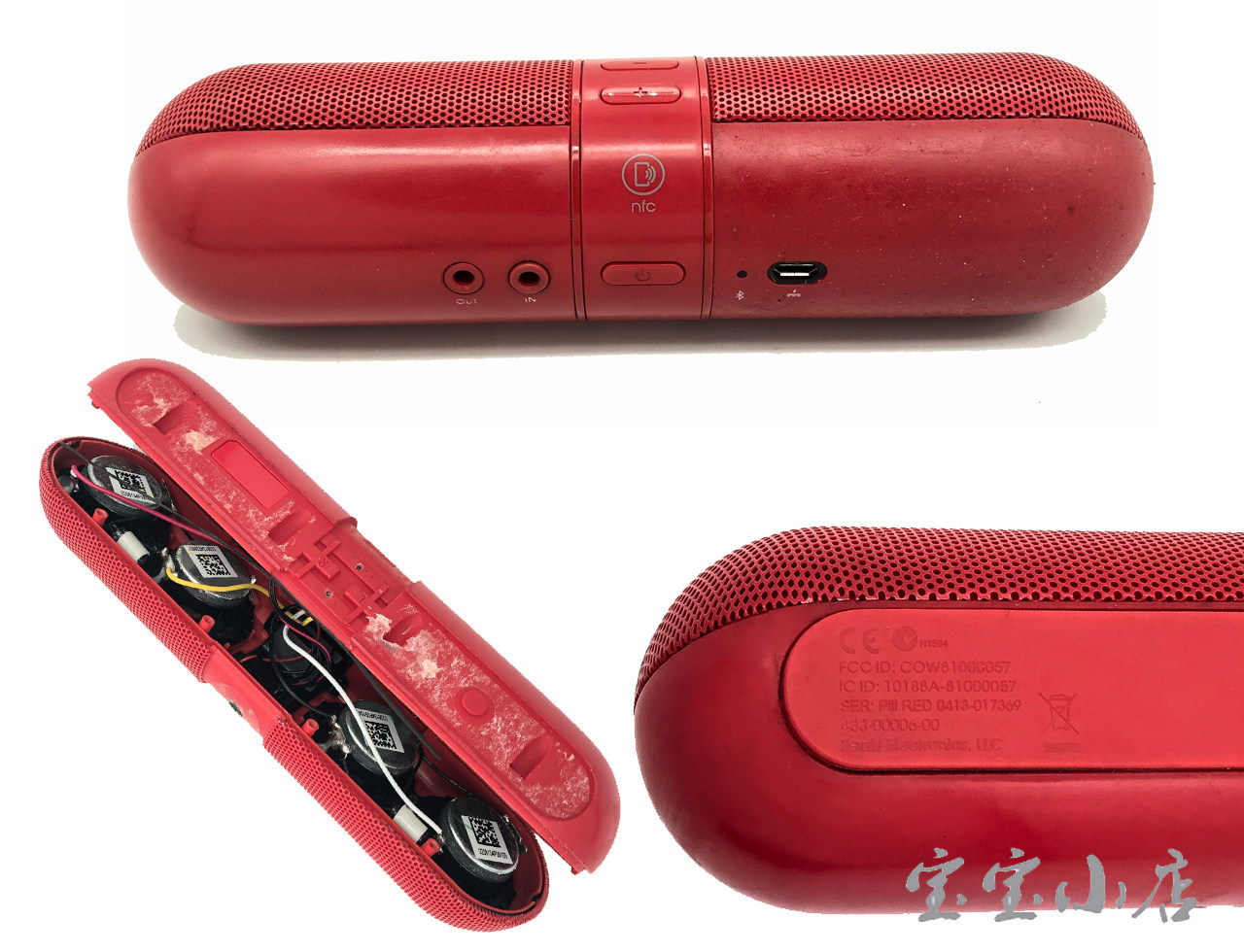

拆解第一步,翻过来胶囊底部有一大块橡胶垫,上面有电气号,SER序列号,禁止乱丢垃圾提醒,开撕,露出一大片双面胶,这也太随便了点吧,几乎是不怎么要费力气就撕下来了!

魔声 beats pill 胶囊音响 拆解
4个喇叭2个一组,分别配有滤波电容,如果您的音响有杂音,破音,多数是滤波电容鼓包了,更换就好!

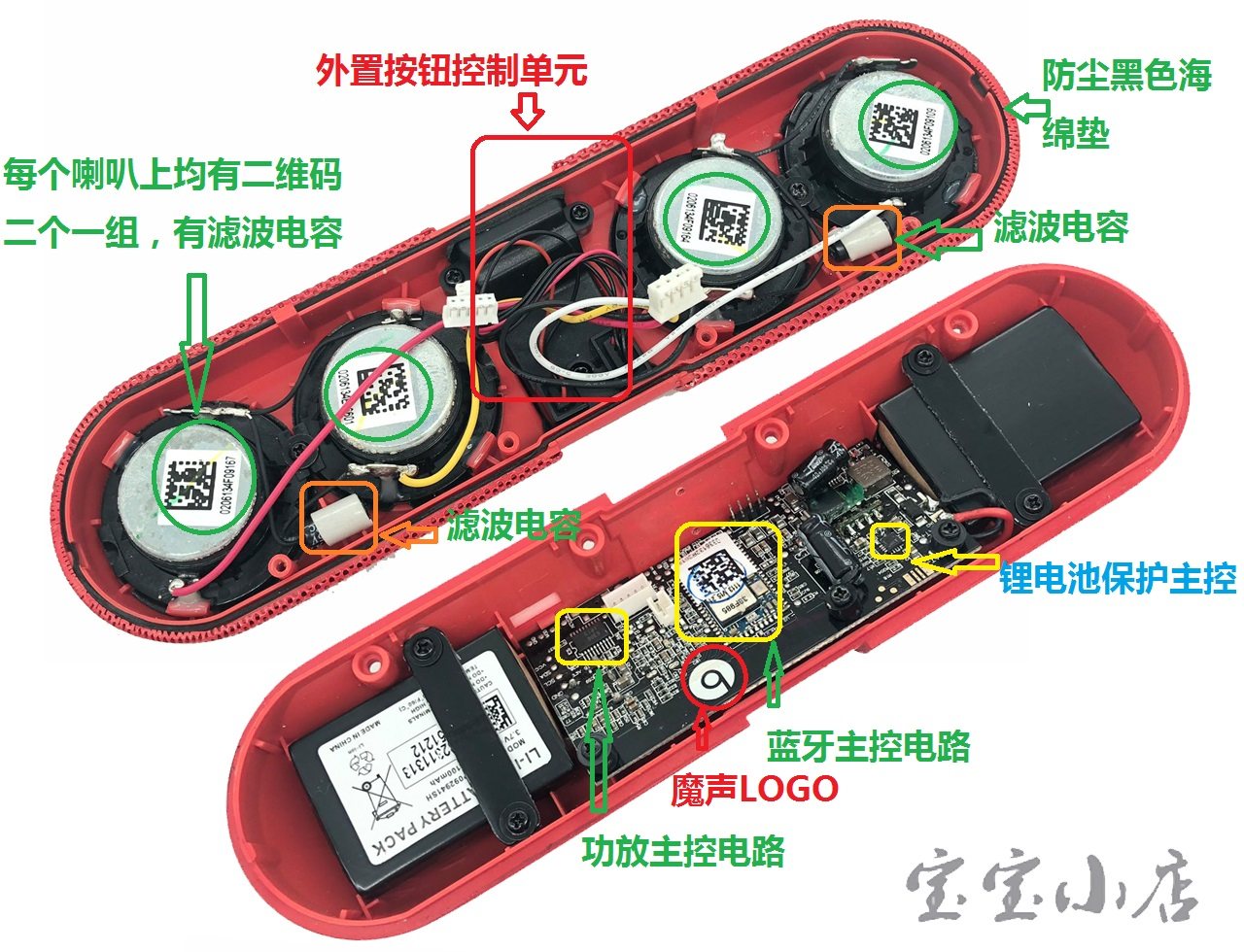

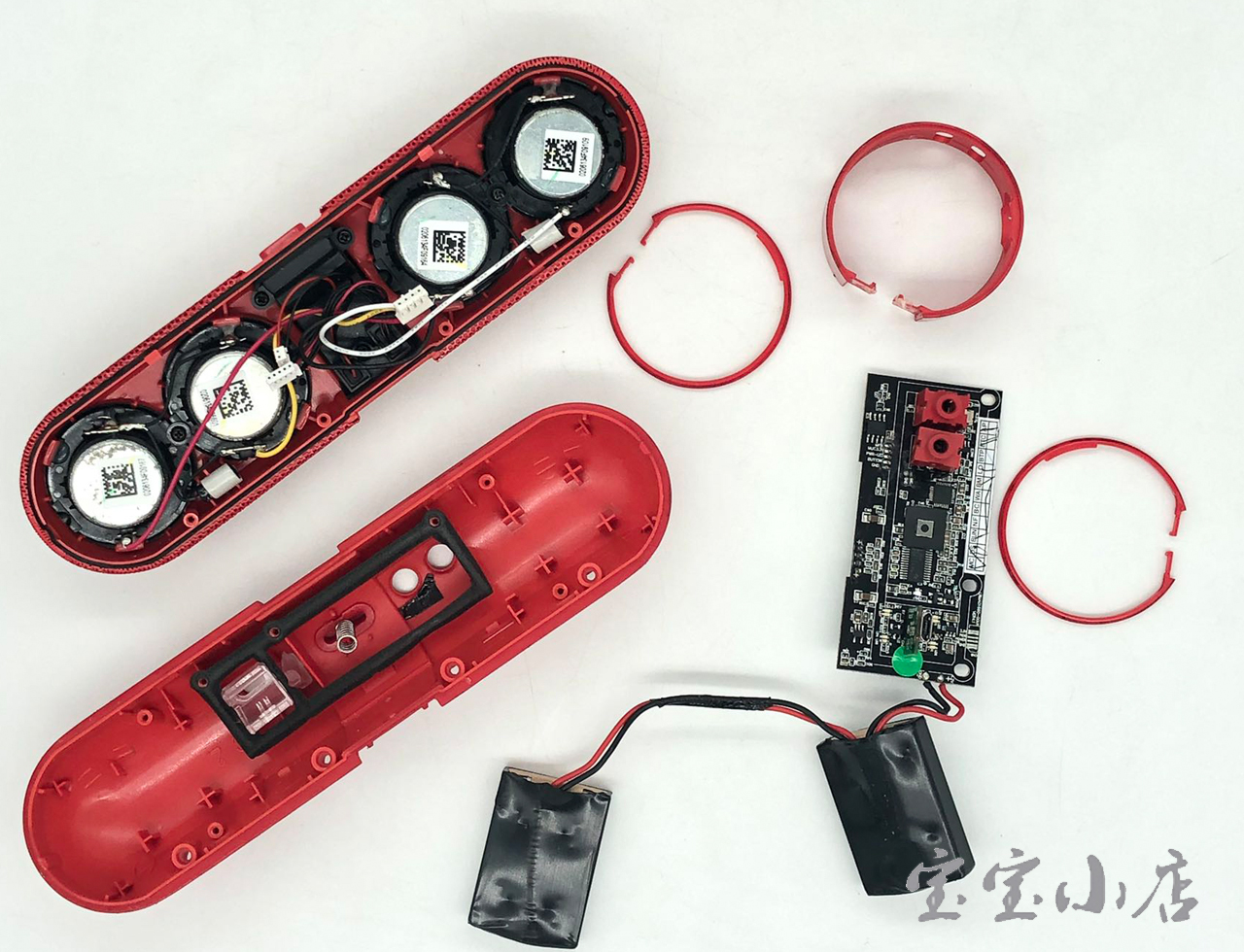

第二步,拧掉6个螺丝,拆解到裹扎外面的3个盖板,沿着缝隙,可以抠开,内部结构如图,看到电路板的一刻,我就明白了,是真品无疑了。下面仔细来逐个看,

魔声 beats pill 胶囊音响 拆解

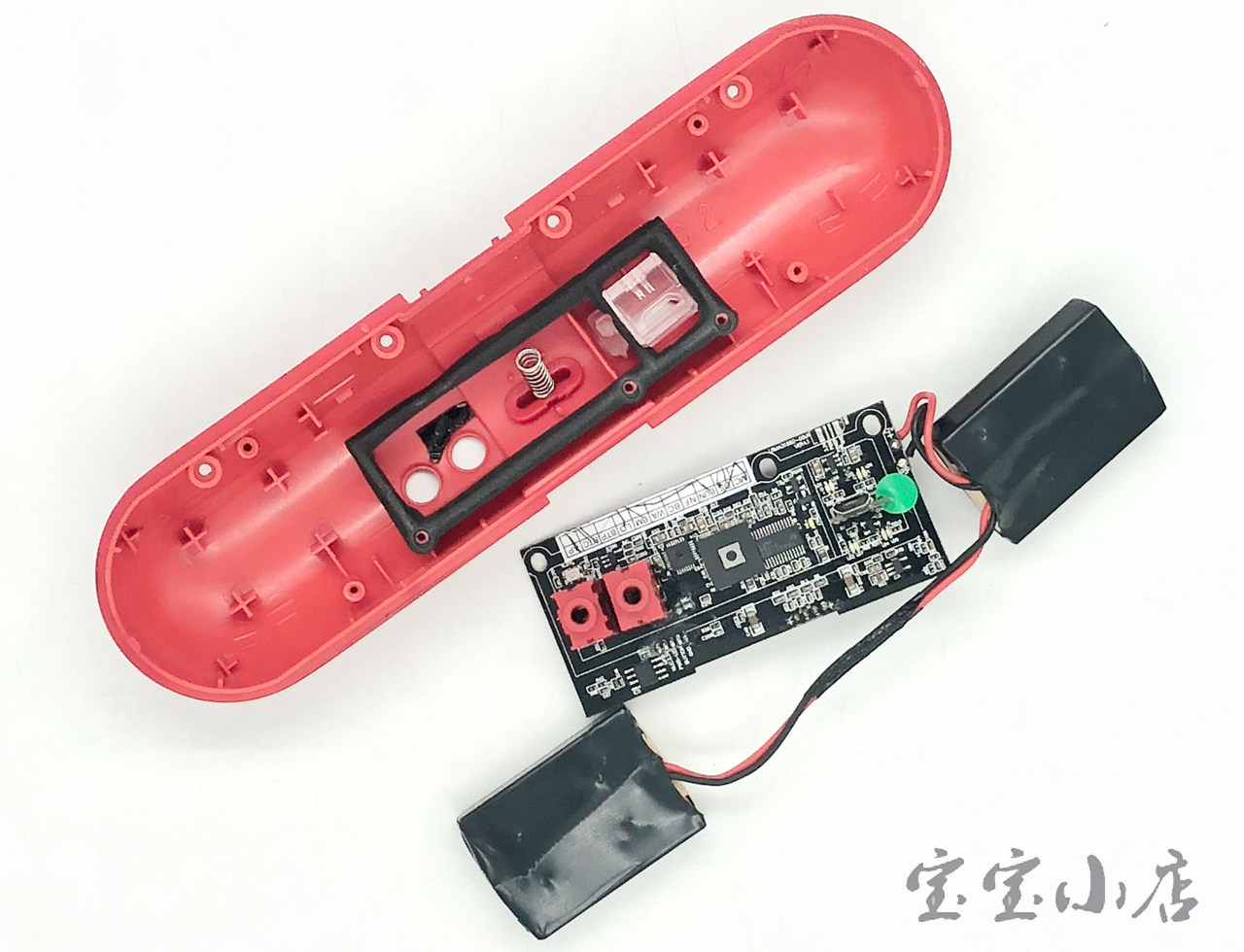

电池为锂电池,2节串联成一组,通过2个导线,直接焊接在主板上,电压是3.7V,功率是7.77WH。官网号称充电3小时,可以听歌12小时,宝宝实测没有夸大,估计是因为淘的是盒装的,仅开封过,电池健康状态不错,从早上9点,我听到下班,声音没有开最大,在60~85分贝左右调节,足足9个小时,还是后劲十足。这里啰嗦一句的是,很多朋友的胶囊不开机了,多数是电池失效,要换电池了。

魔声 beats pill 胶囊音响 拆解

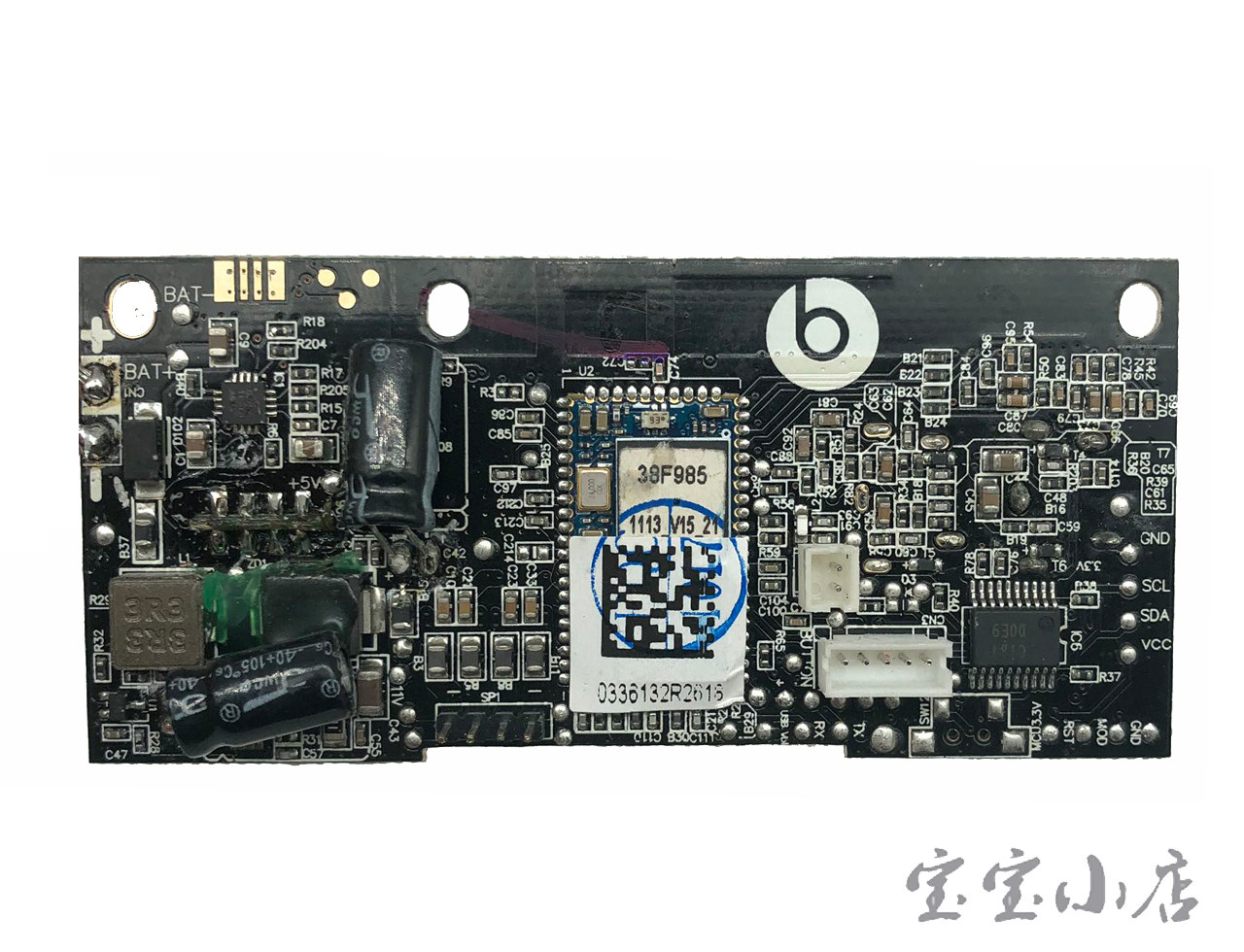

第三步,主板有3个固定螺丝,底部扣在外壳上,这个地方复原比较难操作,Mric USB 口 和电源开关按钮很容易顶到面板,无法打螺丝,或者拧不到位,一定对照好位置,当然卸下来很容易,卸下来,主板来个特写, 功能分区在图六就详细的说明了,这里不再重复,仅做主板的展示,这里再次清晰验证了是beats Pill 的正品 。奇葩的是Beats Pill 胶囊一代,并不支持官网连线更新,二代才能支持,但是考虑到是2012年的产品,情有可原。

魔声 beats pill 胶囊音响 拆解

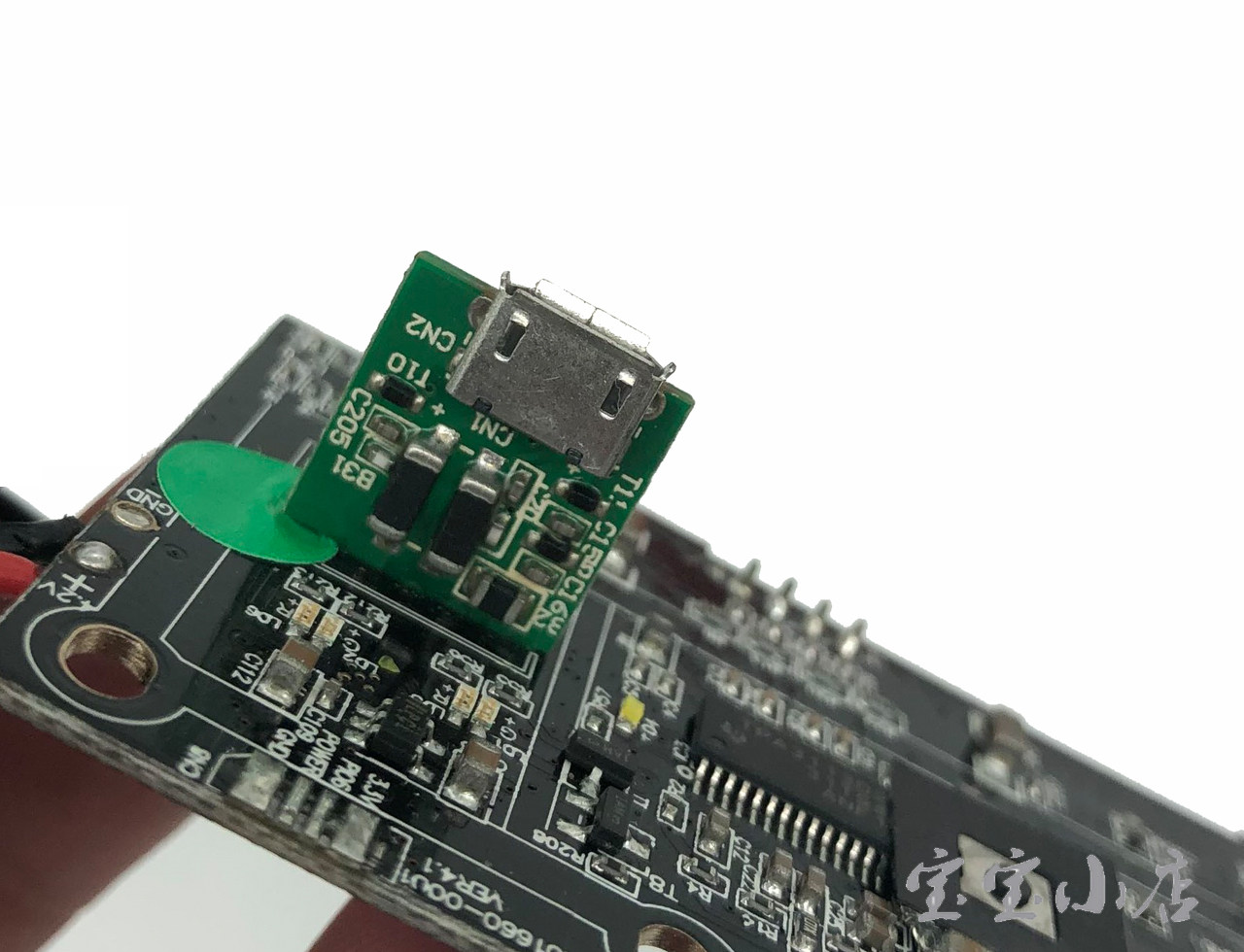

第四步取下来后,翻过来,我们看下这个胶囊最容易出现的通病是如何导致的,这个胶囊通病是Mric USB 容易松动,导致接触不良,无法充电。

魔声 beats pill 胶囊音响 拆解

从反过来那一刻,我就明白了,一个这么单薄的PCB,PCB边上没有任何辅助固定,仅靠卡在透明导光柱内来固定,而这个接口又是使用最频繁的地方,难免出现松动了,所以喜欢它的朋友,务必还是用原装线,切勿用山寨线,山寨线接口误差大,受力不均衡,更容易加快接口的老化。

魔声 beats pill 胶囊音响 拆解

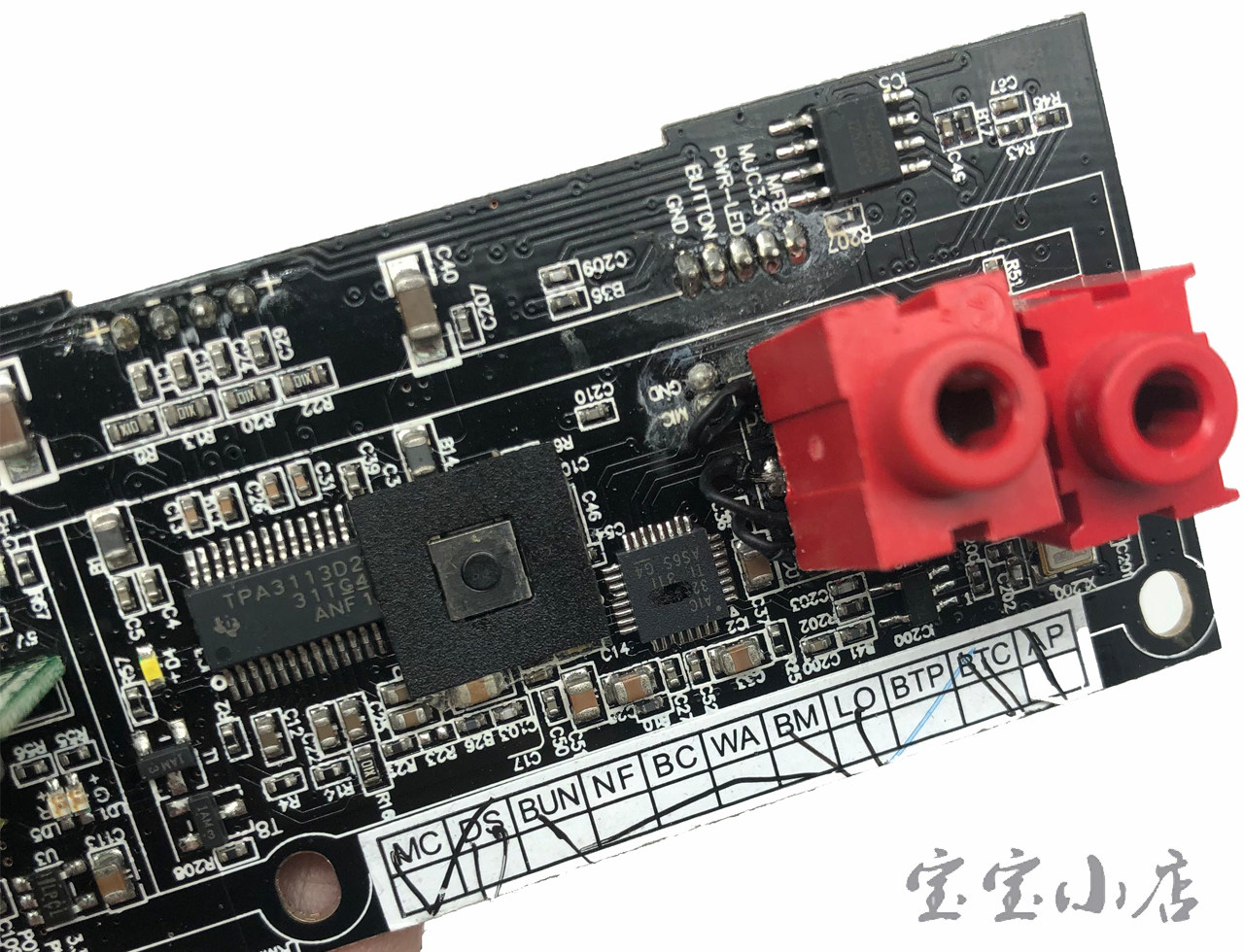

第五步,重点是这个功放电路,用什么IC 来驱动,这个是整个胶囊的灵魂和核心,图片上我们可以看到,功放电路的主控是TPA311302 , 现在看来不算很特别,但是在2012年,能采用这个芯片,还是比较厚道的,当时TCL ,创维,海信,42寸的电视多数是用的这个方案。到目前,仍然应用广泛,Beats Pill 得益于AIC 32T1AS6S 差分补偿搭配,输出高音靓丽,中音饱满,低音受制于腔体,显得单薄,可效果已经吊打同价位山寨音响一大片。

魔声 beats pill 胶囊音响 拆解

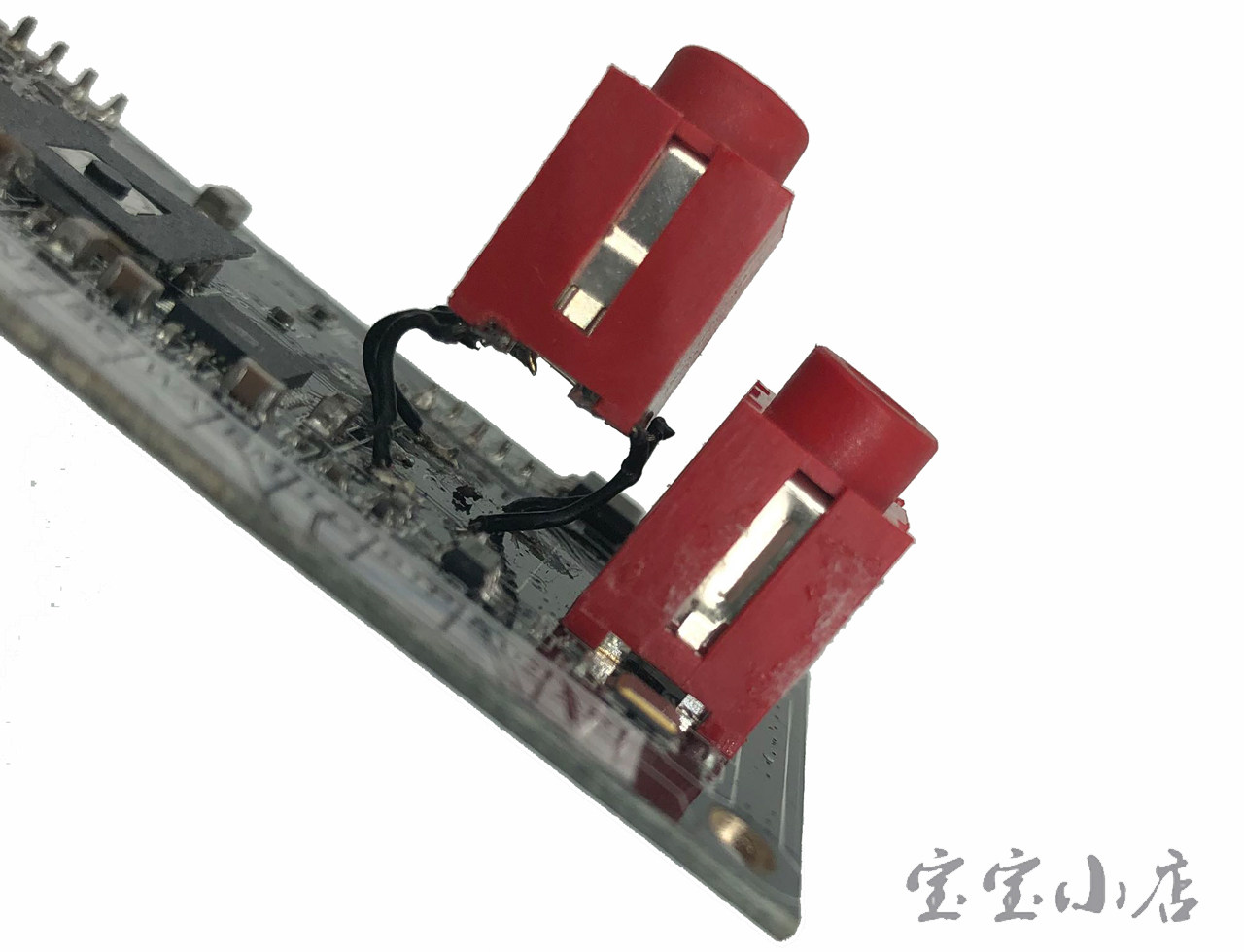

奇葩的设计,奇葩的设计,奇葩的设计,这里宝宝连用三个,实在是无法理解,音频输出的OUT 接口,竟然是4条线连接,好歹尊重一下吃瓜群众的智商吧。还好,这接口用的极少,不然让人情何以堪。

魔声 beats pill 胶囊音响 拆解

全家福大集合,拆解到这里,已经一目了然了,希望能给大家判断真伪,维修,做为一个很好的借鉴吧!
