Anker诞生于美国加州,由前Google工程师Steven Yang(阳萌)创办,为全球注册品牌。更多信息大家去百度搜索,宝宝到货少量ANKER 18W 和30W 快充头,30W 的拆解文章看之前我发布的文章 ,这款ANKER A2012 18W(出口日本外贸版本),采用安科自己核心技术PowerPort® 1 ,支持快速充电 3.0 和 PowerIQ 技术,可确保任何智能手机或平板电脑的充电速度达到较佳状态,具有过流,过压,温控,充电快,不伤机的特点,很多朋友担心买到假货,宝宝特意做个拆解,让大家看清楚内部的做工和结构。

安科ANKER A2012 PD快充头QC3.0充电器18W 拆解Anker PowerPort 1 Type C Quick Charge 3.0

到货如上图,完整原厂包装,蓝白相间的风格。

安科ANKER A2012 PD快充头QC3.0充电器18W 拆解Anker PowerPort 1 Type C Quick Charge 3.0

拆开包装,内附有装箱清单,说明书,质保卡,18W PD快充附送一条原装数据线。

安科ANKER A2012 PD快充头QC3.0充电器18W 拆解Anker PowerPort 1 Type C Quick Charge 3.0

18W 为亮面外壳,类似钢琴烤漆的质感,优点是档次感强,缺点是容易留下指纹。(30W 是磨砂外壳)

安科ANKER A2012 PD快充头QC3.0充电器18W 拆解Anker PowerPort 1 Type C Quick Charge 3.0

下面进入今天的重点话题,18W PD 单口快充头的拆解环节。简单粗暴用一字批,顺着缝隙撬!这个地方需要注意力度!

安科ANKER A2012 PD快充头QC3.0充电器18W 拆解Anker PowerPort 1 Type C Quick Charge 3.0

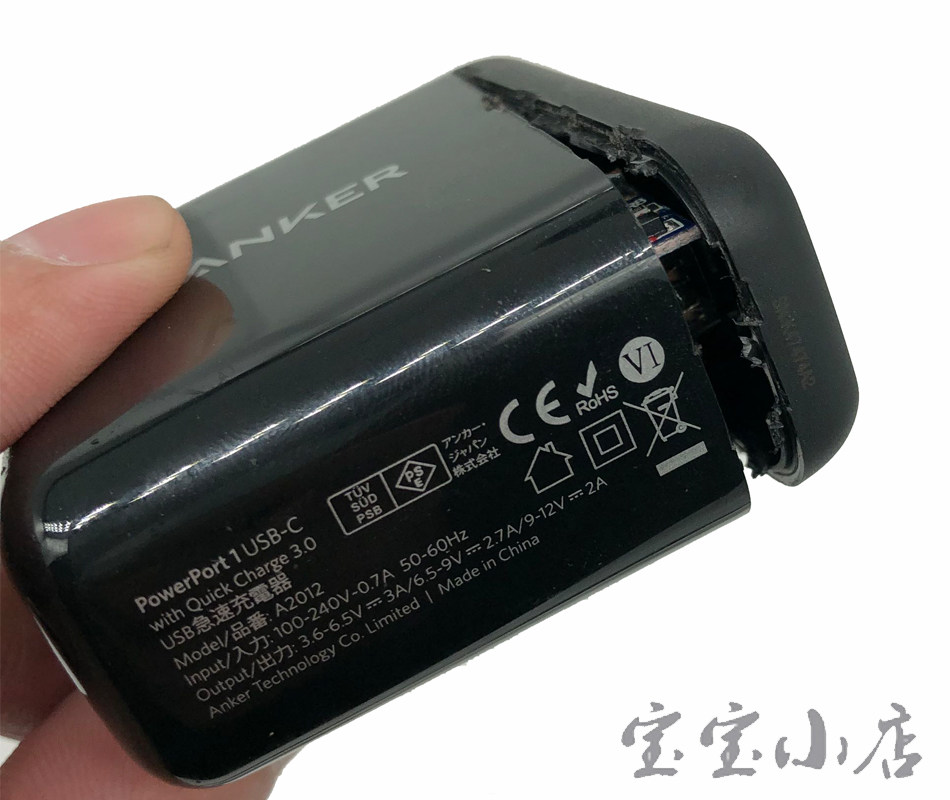

底部的标签能清楚看到型号A2012 急速充电器,输出支持3.6V ~6.5V 3A,  6.5V~9V 2.7A, 9~12V 2A。

安科ANKER A2012 PD快充头QC3.0充电器18W 拆解Anker PowerPort 1 Type C Quick Charge 3.0

拆开后,外壳能看到材质是PC+ABS ,有一定阻燃效果。

安科ANKER A2012 PD快充头QC3.0充电器18W 拆解Anker PowerPort 1 Type C Quick Charge 3.0

腔体内折叠头有2颗螺丝固定,铜管底部的粗点和PCB卡扣相连!

安科ANKER A2012 PD快充头QC3.0充电器18W 拆解Anker PowerPort 1 Type C Quick Charge 3.0

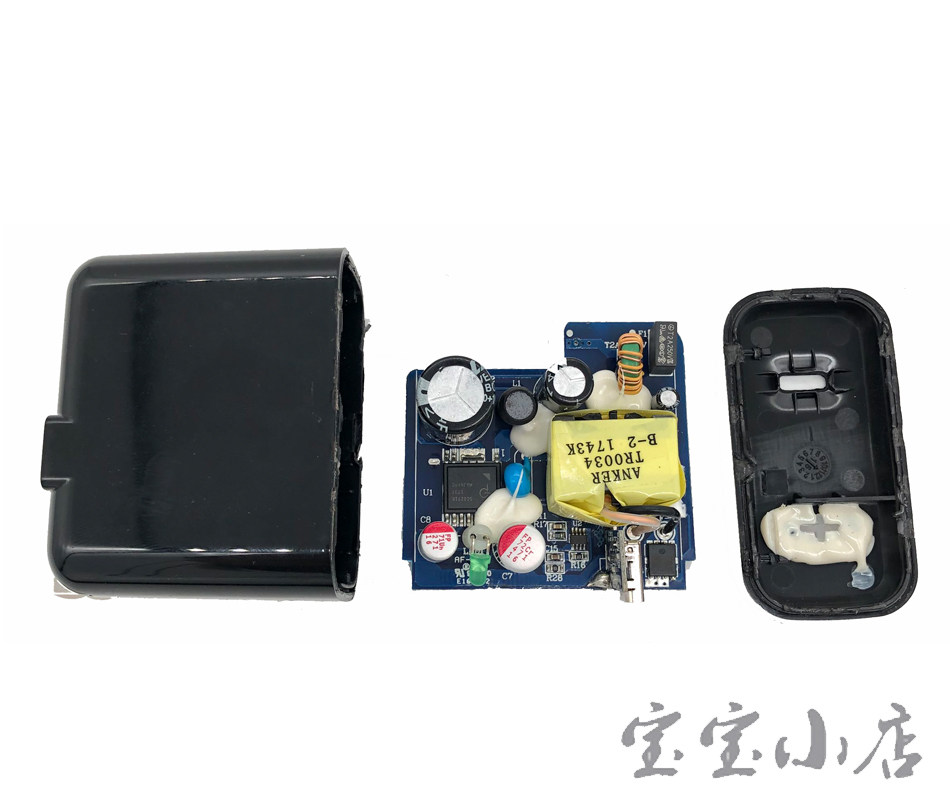

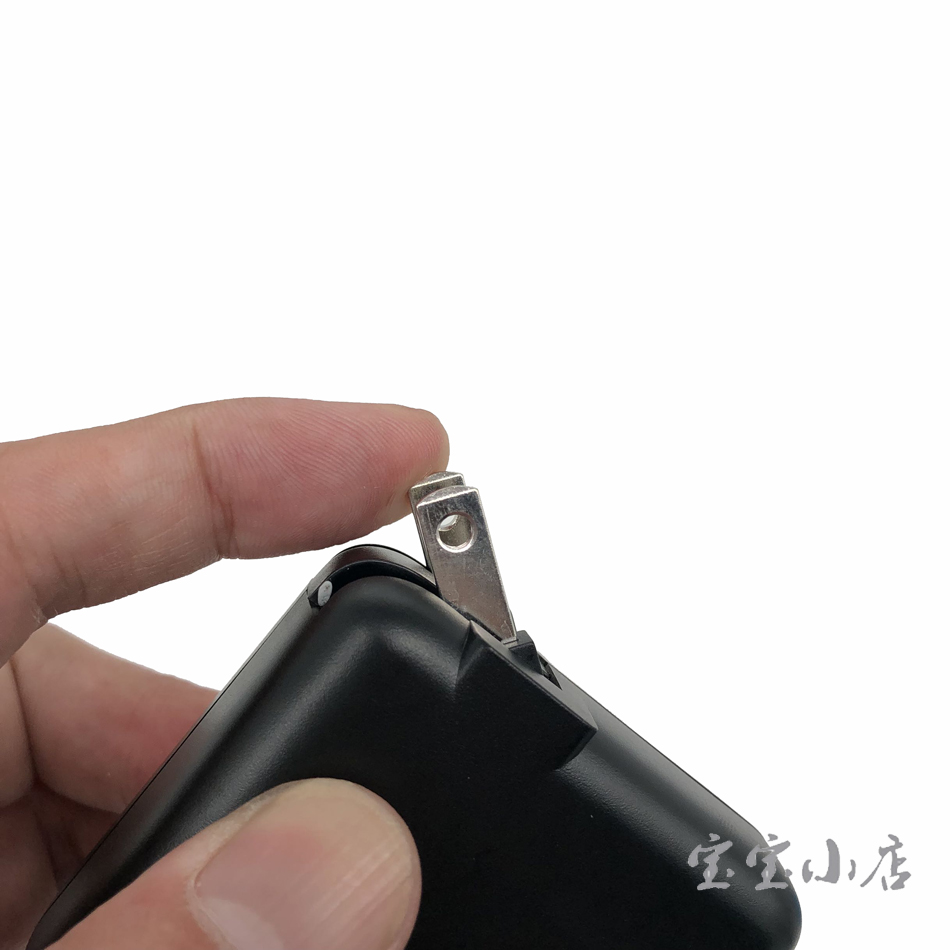

可折叠的设计令出行也更加简单。 抽出腔体蓝色的PCB,内部结构如下图。

安科ANKER A2012 PD快充头QC3.0充电器18W 拆解Anker PowerPort 1 Type C Quick Charge 3.0

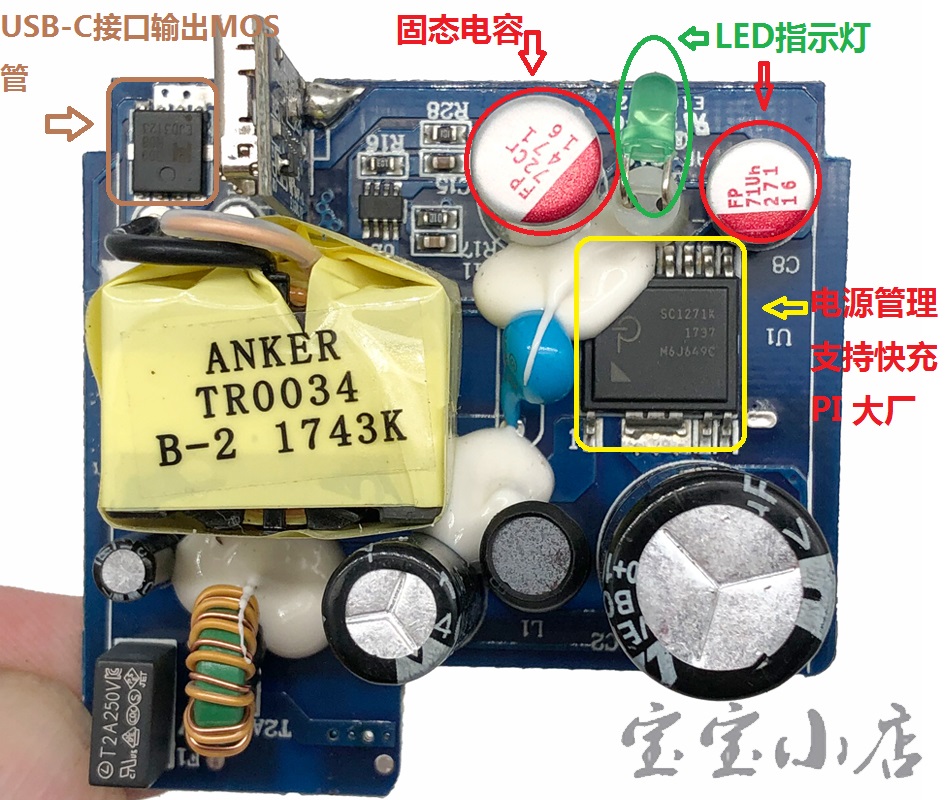

来自PI 的电源管理IC SC1271KPI推出的离线式恒压/恒流开关芯片有好几种,InnoSwitch系列中SC1271K就是典型的一种,芯片集成了725V的MOSFET,还集成了PWM控制器、

安科ANKER A2012 PD快充头QC3.0充电器18W 拆解Anker PowerPort 1 Type C Quick Charge 3.0

次级同步整流控制器,具有多种保护功能,是一款集成度非常高的芯片,还有其独特的封装工艺,对应散热极其有利,降低了产品设计中散热的难度。SC1271K的输出功率为20W,最大输出电流可达4A。

安科ANKER A2012 PD快充头QC3.0充电器18W 拆解Anker PowerPort 1 Type C Quick Charge 3.0

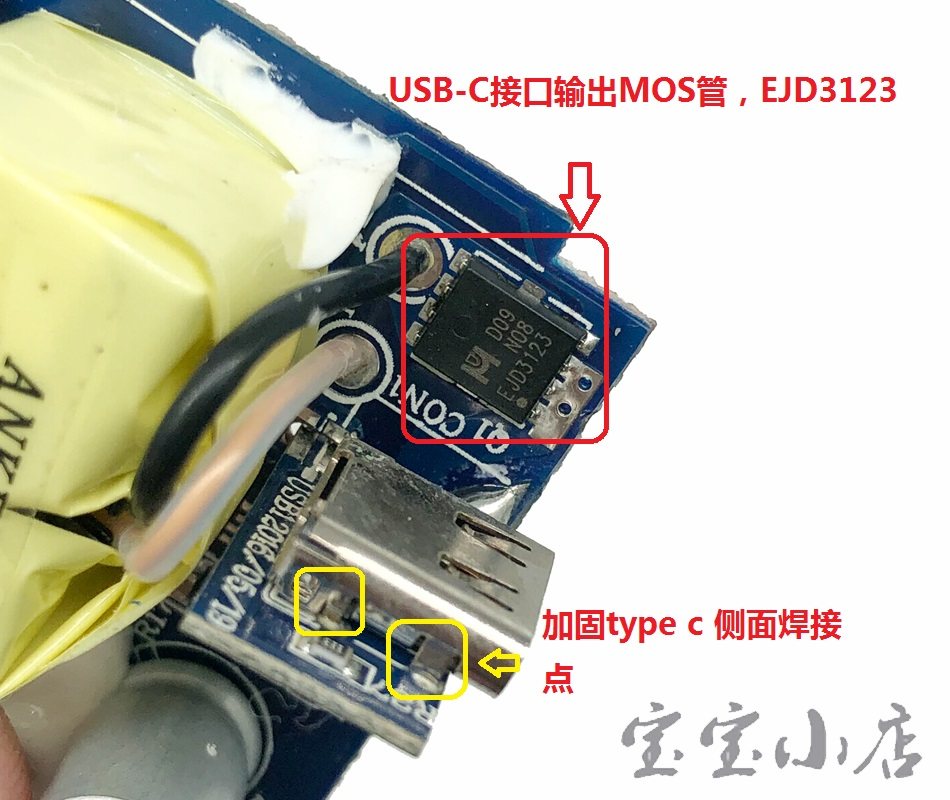

Type c 输出的小板,是使用过程中插拔最频繁的地方,焊点也是相当的圆润,上下左右夹住,type c 母口金手指也不含糊,镀金厚实,宽凸。

安科ANKER A2012 PD快充头QC3.0充电器18W 拆解Anker PowerPort 1 Type C Quick Charge 3.0

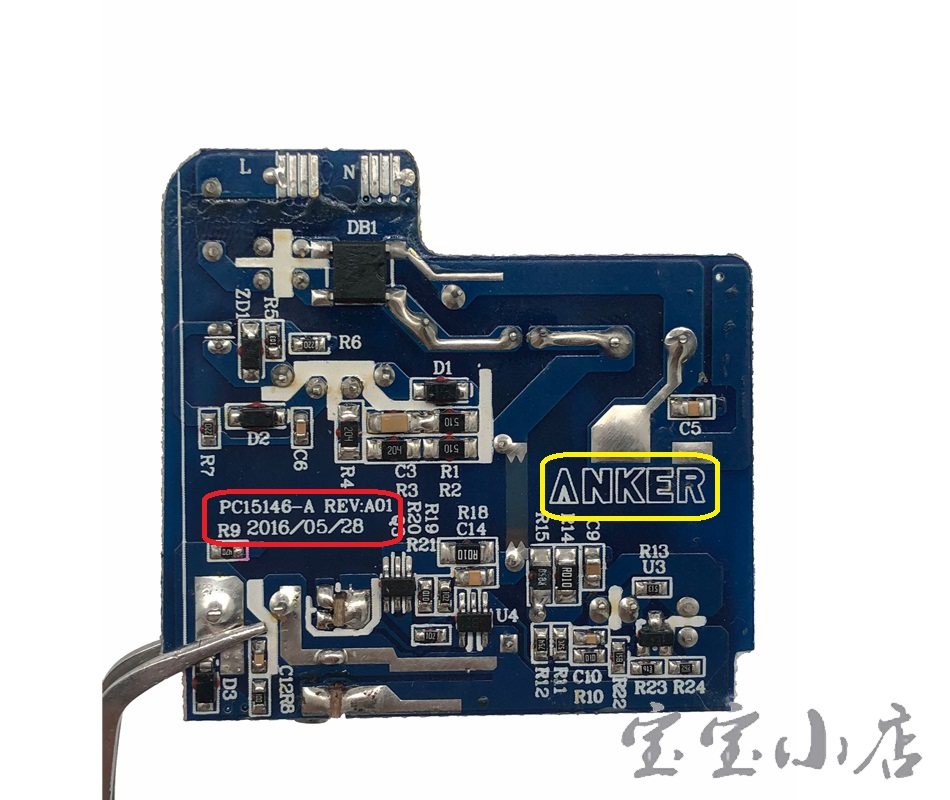

这是第二次看到PCB上的生产日期,2016年5月19号。

安科ANKER A2012 PD快充头QC3.0充电器18W 拆解Anker PowerPort 1 Type C Quick Charge 3.0

翻过来再看Type C 输出控制芯片,和PD 30W 采用的是一样的IC。

安科ANKER A2012 PD快充头QC3.0充电器18W 拆解Anker PowerPort 1 Type C Quick Charge 3.0

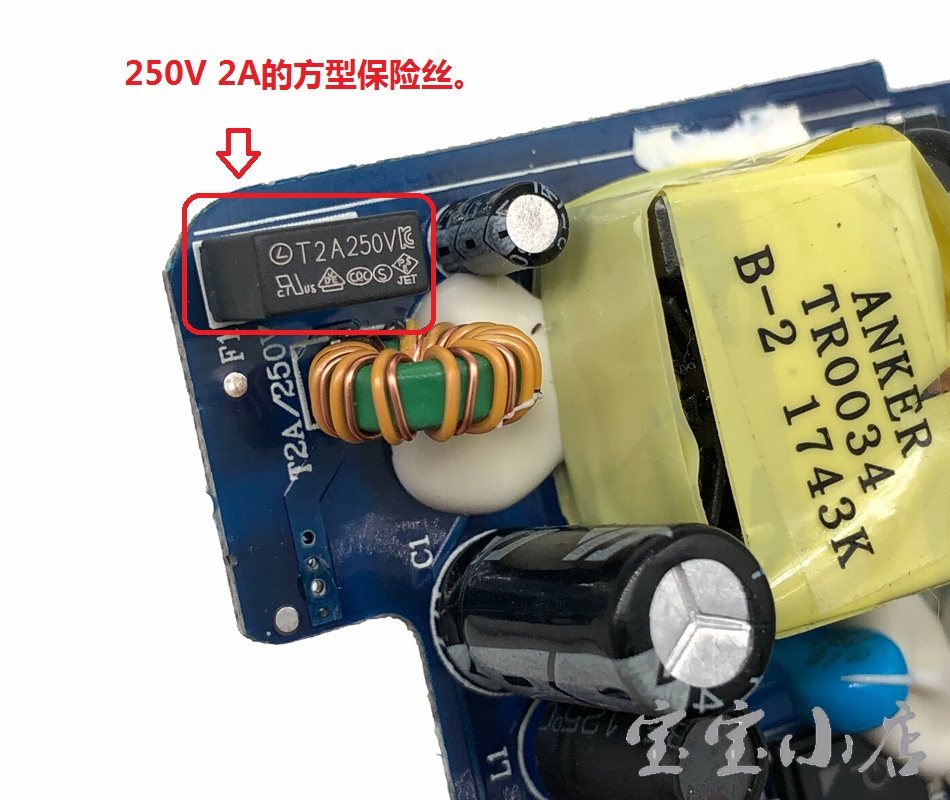

输入端有250V 2A 方形保险。变压器用的是ANKER TR0034 .复原后,再用测试仪检测,支持快充协议如图。(绿色是支持的协议)支持QC2.0 ,QC3.0,这里不懂的可以百度。

安科ANKER A2012 PD快充头QC3.0充电器18W 拆解Anker PowerPort 1 Type C Quick Charge 3.0

拆解只是了解质量的一个步骤,从上面的拆解过程,相必您也已经找到相应的答案!宝宝实测可以为MACBOOK AIR 提供18W 充电,苹果iphone x 12W 充电,支持QC3.0 的,配合ANKER快充线 ,华为V8 5%电量充到100% 55分钟。这数据供参考,具体的效率取决于你电池的健康程度。

总结:从外观内部做工,中规中矩,用料厚道,品控严格,性能可靠,加上ANKER 的智能快充技术,能较快的速度迅速喂饱你的随身数码设备,关键还不伤机,其次价格实惠,是ANKER 走量的产品线。推荐购买程度5星!
