ANKER 作为市面上一线大品牌,一般是很难遇到厂家库存尾单的,但宝宝做的是工厂库存尾单,啥品牌都有可能遇到,在这批到货库存中,就夹带少量全新原包装的,从包装印刷来看,可以确定是出口日本的尾单。(下拉有拆解)

产品型号:A2014;尺寸:61*58*29mm;重量:101g:输出:5V/3A、9V/3A、15V/2A、20V/1.5A;支持快充QC3.0。目前官网在售22美金,附链接如下:

https://www.anker.com/products/variant/powerport-speed-1-usbc/A2014113

适应大多数type c接口安卓机型,比如华为,小米,vivo ,oppo,总之是typc 接口能用,支持快充协议:QC3.0 。

苹果及适应型号:

MacBook Pro/Air 2018, iPad Pro 2018,

iPhone XS/Max/XR/X/8/7/Plus, S10/S9,

LG, Nexus, Pixel C/3/2/XL

安科ANKER PD快充头USB C 30W 充电器拆解type c QC3.0快充 ANKER A2014 Wall Charger 30W Delivery PowerPort Speed
安科ANKER PD快充头USB C 30W 充电器拆解type c QC3.0快充 ANKER A2014 Wall Charger 30W Delivery PowerPort Speed
安科ANKER PD快充头USB C 30W 充电器拆解type c QC3.0快充 ANKER A2014 Wall Charger 30W Delivery PowerPort Speed

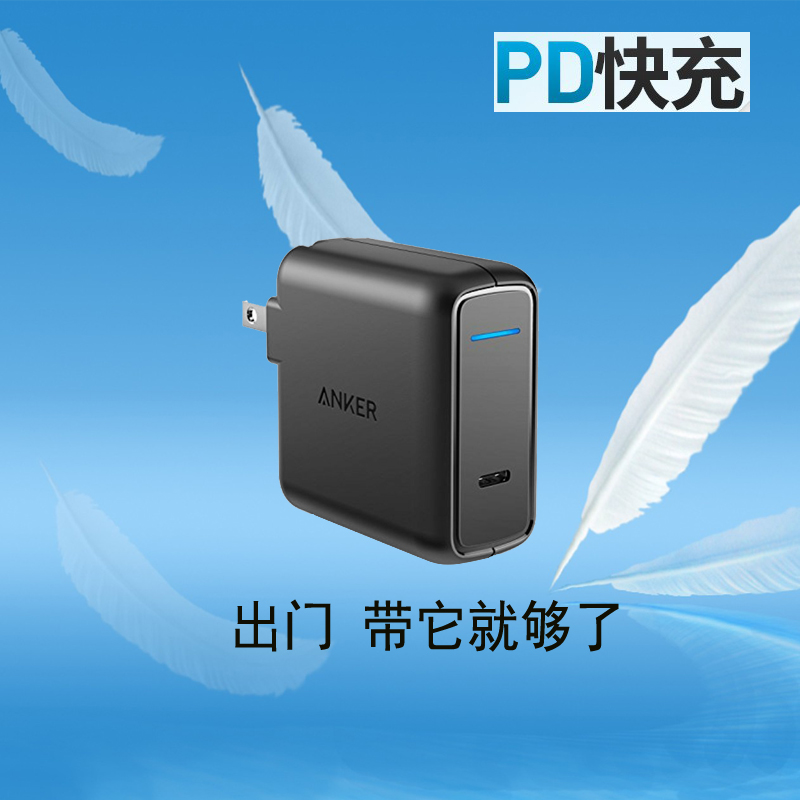

不得不说官网拍出的图片,看起来就是高大上,来个高清镇楼:

安科ANKER PD快充头USB C 30W 充电器拆解type c QC3.0快充 ANKER A2014 Wall Charger 30W Delivery PowerPort Speed

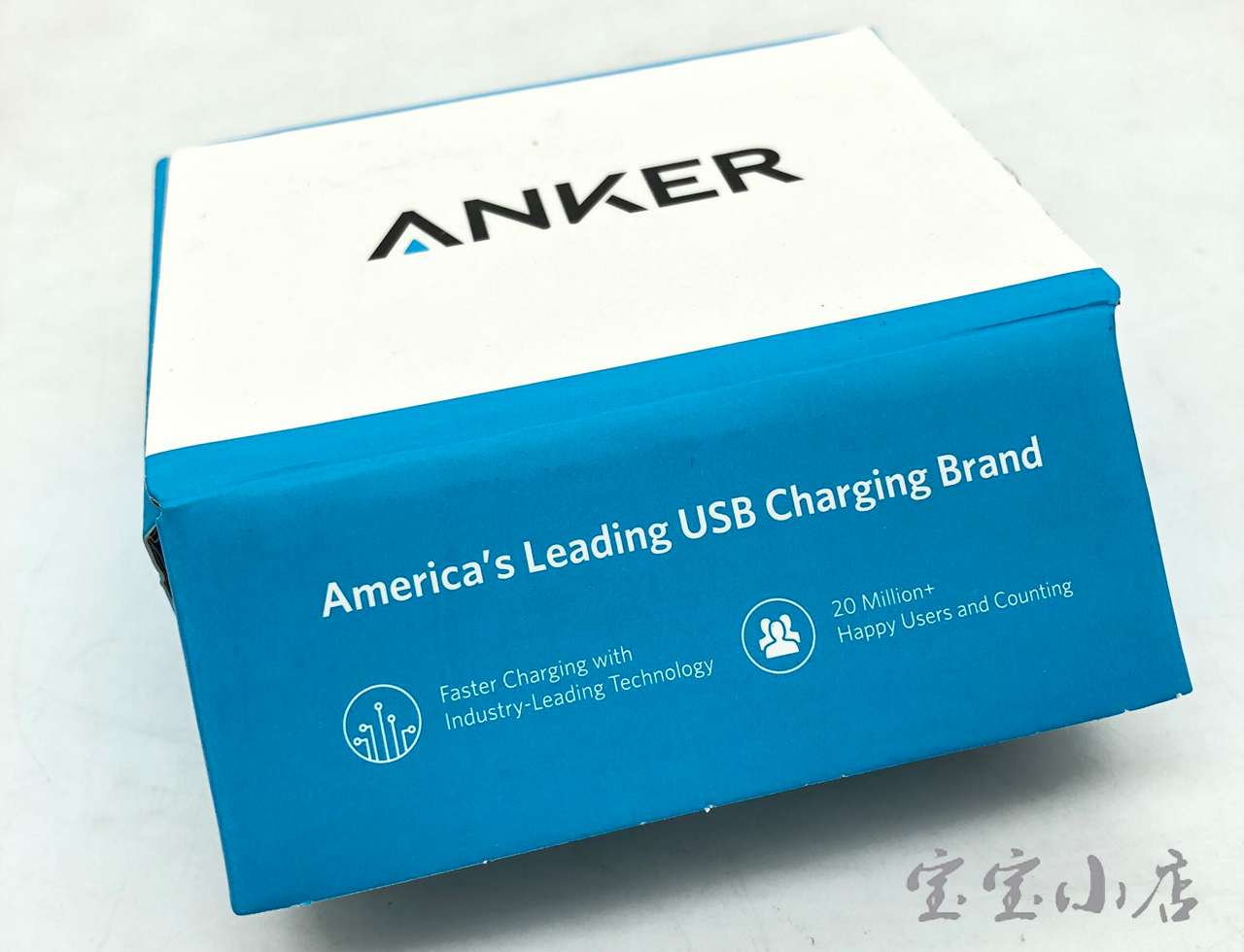

实物到货是这样的,宝宝没有专业的摄影设备,自己用的水果机拍的,贵在真实,所见即所得,无美图修饰。

安科ANKER PD快充头USB C 30W 充电器拆解type c QC3.0快充 ANKER A2014 Wall Charger 30W Delivery PowerPort Speed

这款ANKER A2014 的型号上市于2018年,最大输出30W的PD单口充电器,把安克丰富的产品种类更加精细化,适应人群更广,中小功率的PD充电器更适合手机移动电源这类产品使用,体积重量的减小使之便携性增加,新款产品性能做工是否还像以前优秀,下拉有拆解!

安科ANKER PD快充头USB C 30W 充电器拆解type c QC3.0快充 ANKER A2014 Wall Charger 30W Delivery PowerPort Speed

包装的反面图片如上图:

安科ANKER PD快充头USB C 30W 充电器拆解type c QC3.0快充 ANKER A2014 Wall Charger 30W Delivery PowerPort Speed

开封后,能看到产品的说明书,质保卡,充电头有PE的白色环保袋包装。

安科ANKER PD快充头USB C 30W 充电器拆解type c QC3.0快充 ANKER A2014 Wall Charger 30W Delivery PowerPort Speed

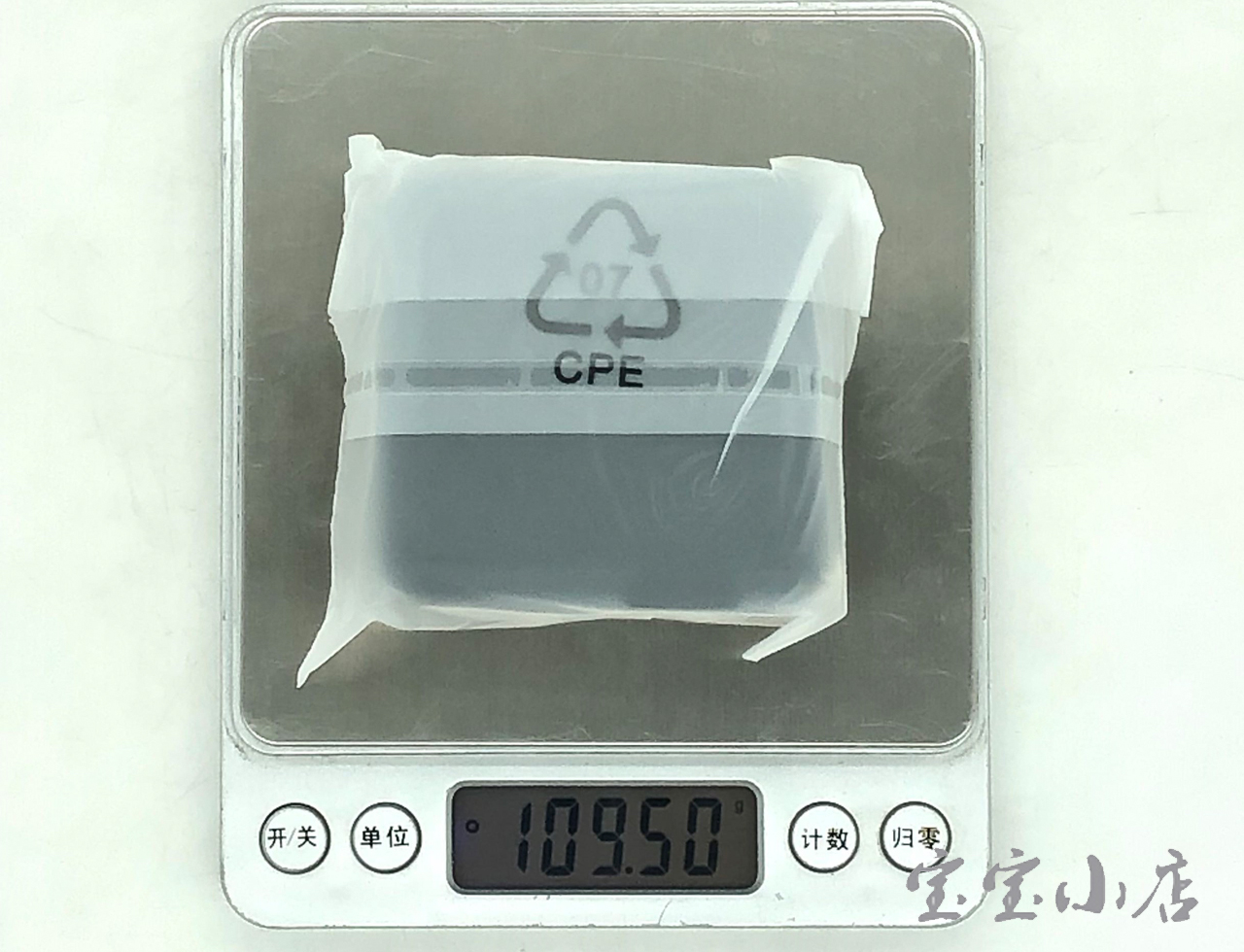

盒子很小巧迷你,整个产品加包装是137.41g  ,去除包装盒说明书,重量是:109.50g

安科ANKER PD快充头USB C 30W 充电器拆解type c QC3.0快充 ANKER A2014 Wall Charger 30W Delivery PowerPort Speed

撕掉外贸的白色PE袋,拿在手里是这个感觉:

安科ANKER PD快充头USB C 30W 充电器拆解type c QC3.0快充 ANKER A2014 Wall Charger 30W Delivery PowerPort Speed

磨砂表面,不容易留下指纹,直观一点用尺寸来衡量如下,长宽:61mm x59mm 厚度是2.9厘米。

安科ANKER PD快充头USB C 30W 充电器拆解type c QC3.0快充 ANKER A2014 Wall Charger 30W Delivery PowerPort Speed

其他一些适配参考机型:

安科ANKER PD快充头USB C 30W 充电器拆解type c QC3.0快充 ANKER A2014 Wall Charger 30W Delivery PowerPort Speed

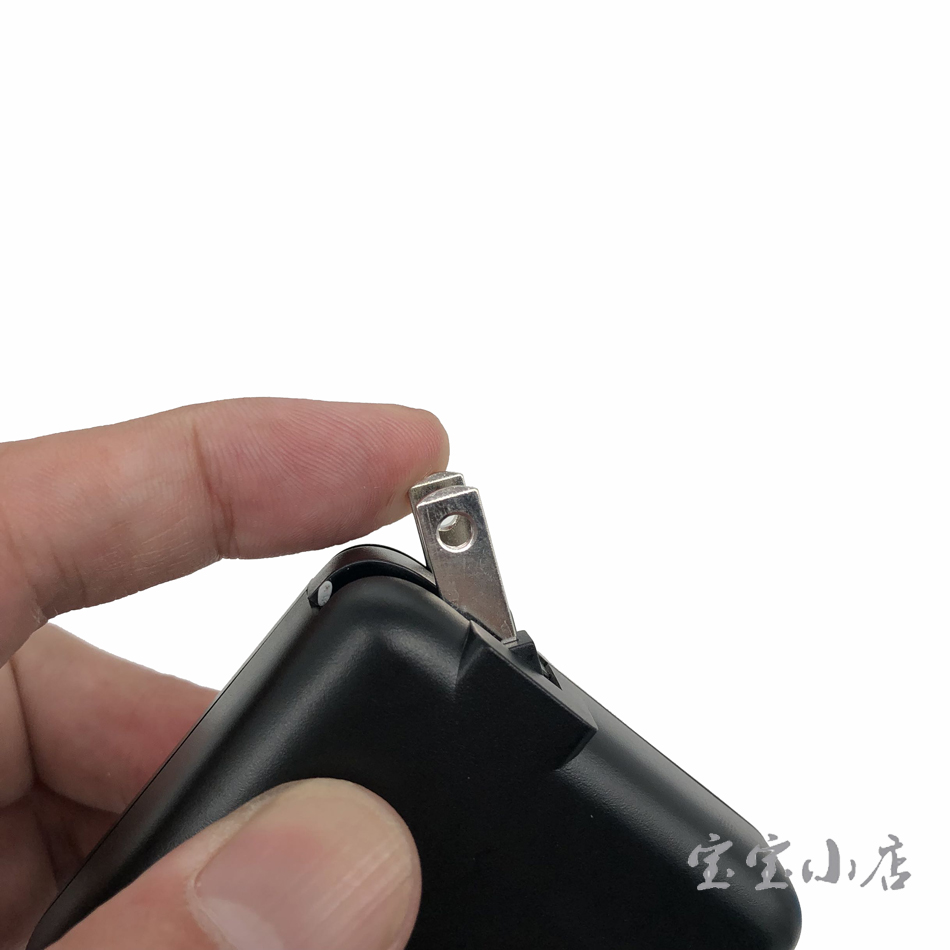

可折叠的插头,为旅行而生!

安科ANKER PD快充头USB C 30W 充电器拆解type c QC3.0快充 ANKER A2014 Wall Charger 30W Delivery PowerPort Speed

底部的印刷来个特写,可以方便展示更多的信息,这里宝宝就不重复了!

安科ANKER PD快充头USB C 30W 充电器拆解type c QC3.0快充 ANKER A2014 Wall Charger 30W Delivery PowerPort Speed

简单做个PD协议测试:

安科ANKER PD快充头USB C 30W 充电器拆解type c QC3.0快充 ANKER A2014 Wall Charger 30W Delivery PowerPort Speed

测试一下5V 和20V ,就是我们说的最小和最大功率。

安科ANKER PD快充头USB C 30W 充电器拆解type c QC3.0快充 ANKER A2014 Wall Charger 30W Delivery PowerPort Speed

用EBD 5V步进测试,电压4.72V电流3.4A功率16.0W,全程无补符合PD充电器输出特征,压降略大测试仪转接引起 。

安科ANKER PD快充头USB C 30W 充电器拆解type c QC3.0快充 ANKER A2014 Wall Charger 30W Delivery PowerPort Speed

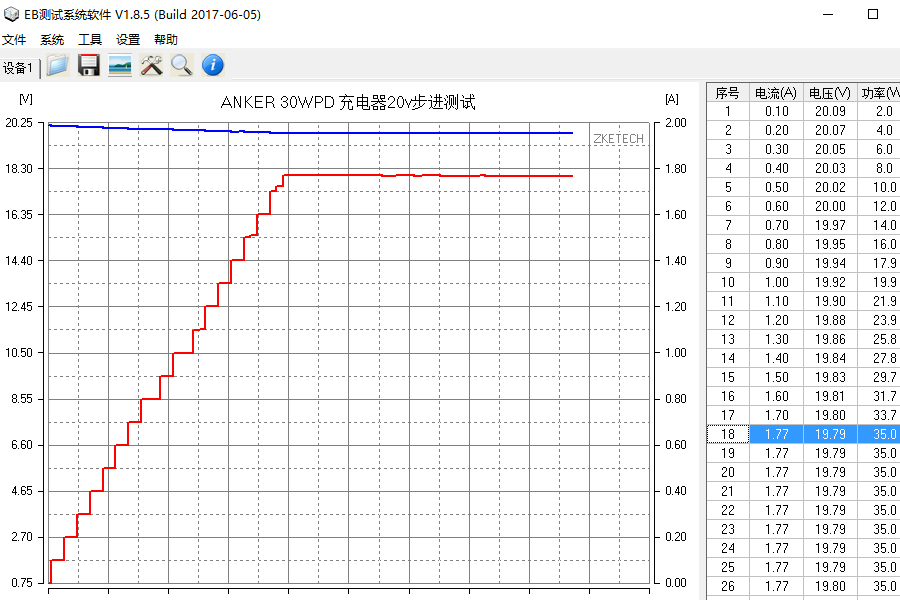

EBD 20V步进测试,电压19.79V电流1.77A功率35W,拉至测试仪最大测试功率未保护,输出余量较大。 下面进入拆解环节:

安科ANKER PD快充头USB C 30W 充电器拆解type c QC3.0快充 ANKER A2014 Wall Charger 30W Delivery PowerPort Speed

ANKER充电器壳体采用上下组合,超声波热熔基本无损拆解。打开外壳,可以看见PCB背面,醒目的是高低压隔离块和黄色的绝缘胶布,元器件用了较多的胶水固定。

安科ANKER PD快充头USB C 30W 充电器拆解type c QC3.0快充 ANKER A2014 Wall Charger 30W Delivery PowerPort Speed

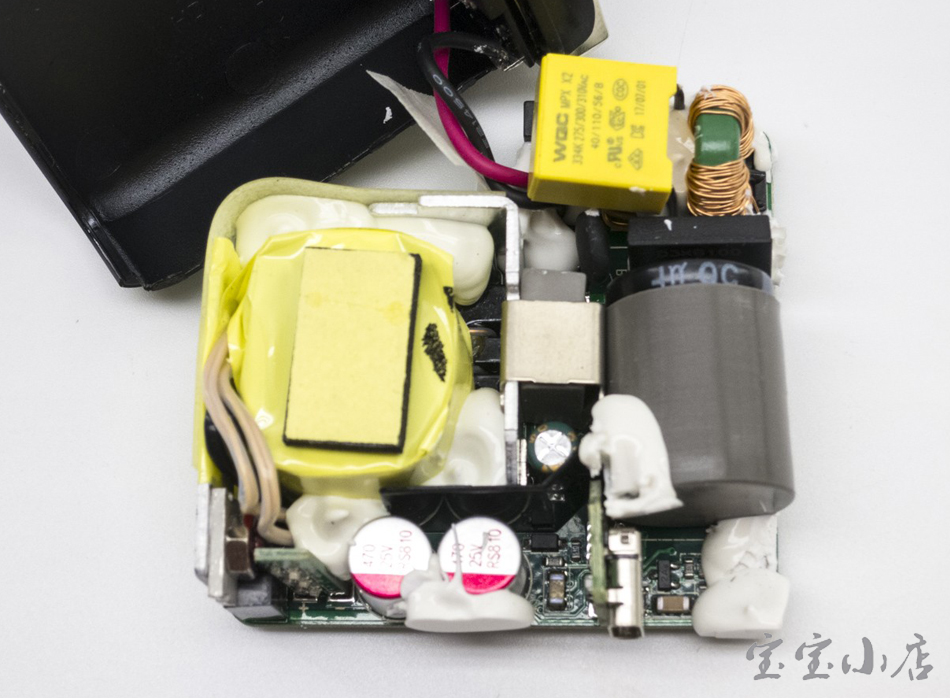

左上角是一个变压器,右上角AC输入端保护电路与EMI电路,右下角为PD输出部分。

安科ANKER PD快充头USB C 30W 充电器拆解type c QC3.0快充 ANKER A2014 Wall Charger 30W Delivery PowerPort Speed

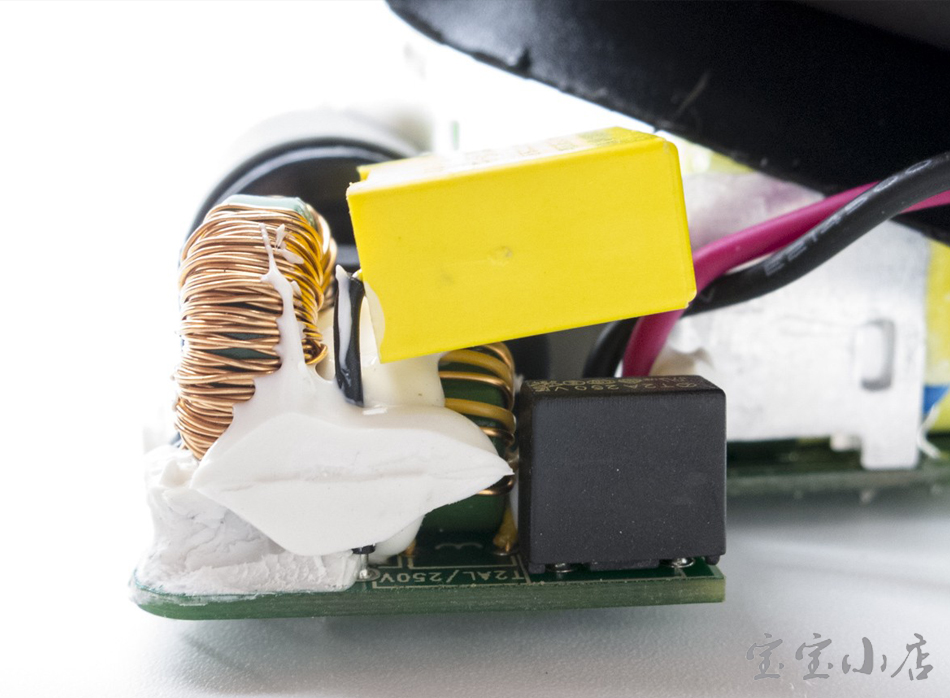

AC插头用软线连接PCB板,两级共模电感。

安科ANKER PD快充头USB C 30W 充电器拆解type c QC3.0快充 ANKER A2014 Wall Charger 30W Delivery PowerPort Speed

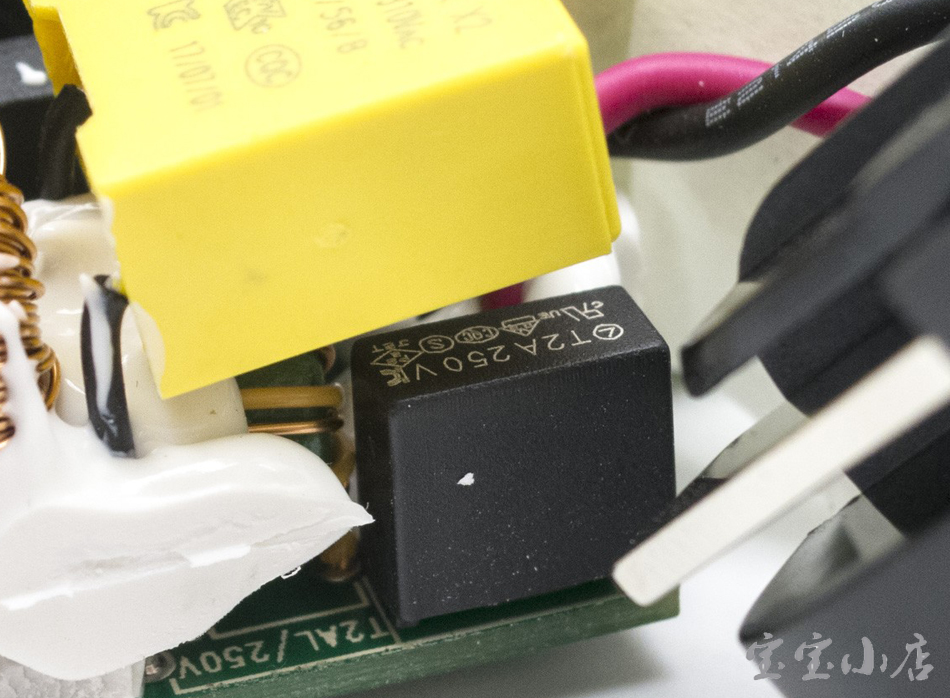

黄色的安规电容下面有一个250V2A的方型保险丝。

安科ANKER PD快充头USB C 30W 充电器拆解type c QC3.0快充 ANKER A2014 Wall Charger 30W Delivery PowerPort Speed

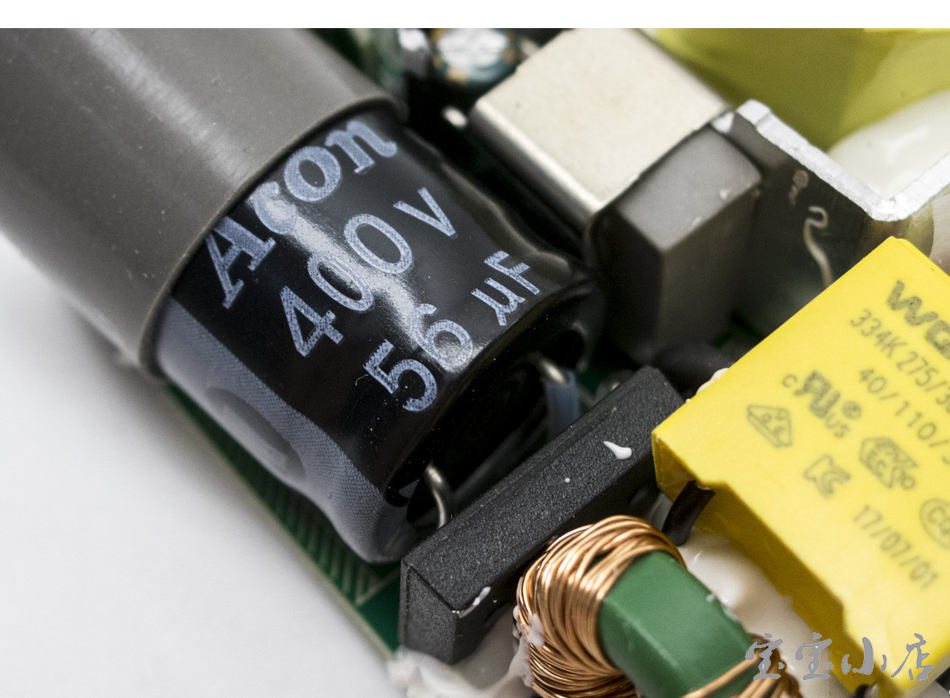

全桥整流后的一次侧滤波电源为一枚400V56uf 电容,整体用保护套隔离。

安科ANKER PD快充头USB C 30W 充电器拆解type c QC3.0快充 ANKER A2014 Wall Charger 30W Delivery PowerPort Speed

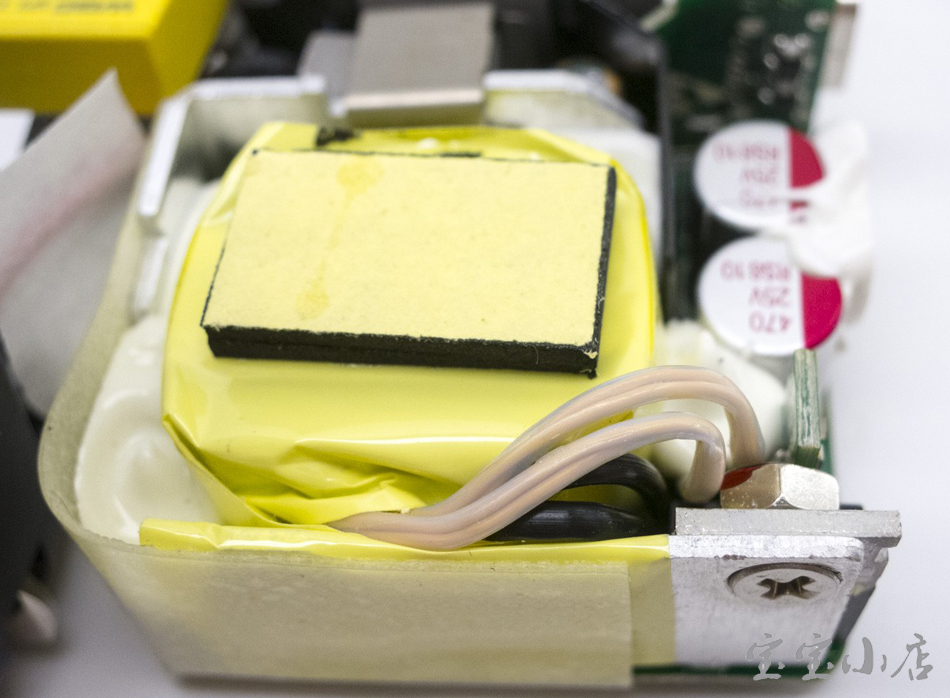

黄色的方块变压器,上面贴有双面胶应该是和外壳起到稳固作用,变压器旁是主开关管固定在铝质散热片上。

安科ANKER PD快充头USB C 30W 充电器拆解type c QC3.0快充 ANKER A2014 Wall Charger 30W Delivery PowerPort Speed

深爱半导体SIF  MOS管,后面代号不明。

安科ANKER PD快充头USB C 30W 充电器拆解type c QC3.0快充 ANKER A2014 Wall Charger 30W Delivery PowerPort Speed

输出部分,主开关管旁边的小板是LED灯条,上面共有三个LED灯珠。中间是固态电容,右边是PD输出小板,插焊在主PCB板上。

安科ANKER PD快充头USB C 30W 充电器拆解type c QC3.0快充 ANKER A2014 Wall Charger 30W Delivery PowerPort Speed

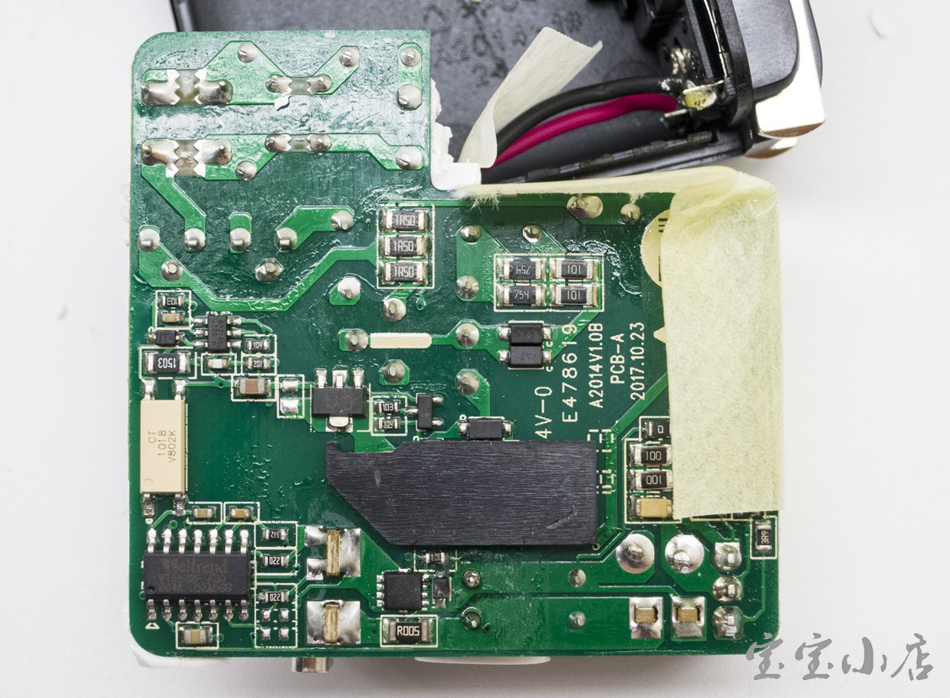

PCB背面同样有1813字样,型号A2014和充电器型号一致,日期20171023。

安科ANKER PD快充头USB C 30W 充电器拆解type c QC3.0快充 ANKER A2014 Wall Charger 30W Delivery PowerPort Speed

Weltrend WT6632F PD输出控制器,支持USB PD快充,并具有5V、9V、15V、20V四挡电压输出。伟诠的USB PD控制器WT6632F/WT6615F支持USB PD 3.0规范和QC 3.0,用于USB Type-C DFP下行端口(源)充电应用,通过集成USB PD基带物理层、Type-C检测、并联稳压器、电压和电流检测、负载开关的MOSFET控制器和8位微处理器,最大限度地减少外部元件数,实现小外形和低物料单(BOM)成本,支持3 V至30 V的宽工作电压范围,无需外部LDO,多次可编程的ROM可用于编辑程序代码及用户配置数据。

安科ANKER PD快充头USB C 30W 充电器拆解type c QC3.0快充 ANKER A2014 Wall Charger 30W Delivery PowerPort Speed

总结:ANKER A2014 PD 30W充电器,采用折叠式插头,黑色经典配色,体积小巧、外型圆润、携带方便,支持5V/3A、9V/3A、15V/2A、20V/1.5A四组PD输出模式,输出功率足留有安全余量大,满功率输出温升适中,可以为iPhone 手机及 MacBook充电,适配大量支持安卓PD快充的手机。从拆解来看,采用伟诠 WT6632F PD3.0协议芯片方案,在30WPD充电器中是一个不错的选择。
