Lenovo联想Display1.4转HDMI 2.1转换器转接线8K 60HZ 5C10V06004 8K 60HZ 4K 144HZ Dongle ThinkCentre M70S

¥29.00¥39.00

有无标签质量一样,都是一批产品,少量库存,卖完无法补货。

SKU: BRMY20230811 分类: ,

描述

新到货少量,混在其他的转接线里面,盘点出来有2种,一种带Lenovo 的Logo ,有少量不带Logo ,一批货质量和性能没有区别,唯一区别就是一个标签纸, 至于HDMI 2.0 和HDMI 2.1 的区别,问一下度大妈,有详细的介绍,大意:HDMI 2.1相比2.0,采用FRL模式(Fixed RateLink)在4条数据通道中传输高速数据,FRL带宽可以是6、8、10和12Gb,因此HDMI 2.1的速率有24、32、40和48Gb四种。



Lenovo联想Display1.4转HDMI 2.1转换器转接线8K 60HZ 5C10V06004 8K 60HZ  4K 144HZ Dongle ThinkCentre M70S

实物到货如下图:

Lenovo联想Display1.4转HDMI 2.1转换器转接线8K 60HZ 5C10V06004 8K 60HZ  4K 144HZ Dongle ThinkCentre M70S

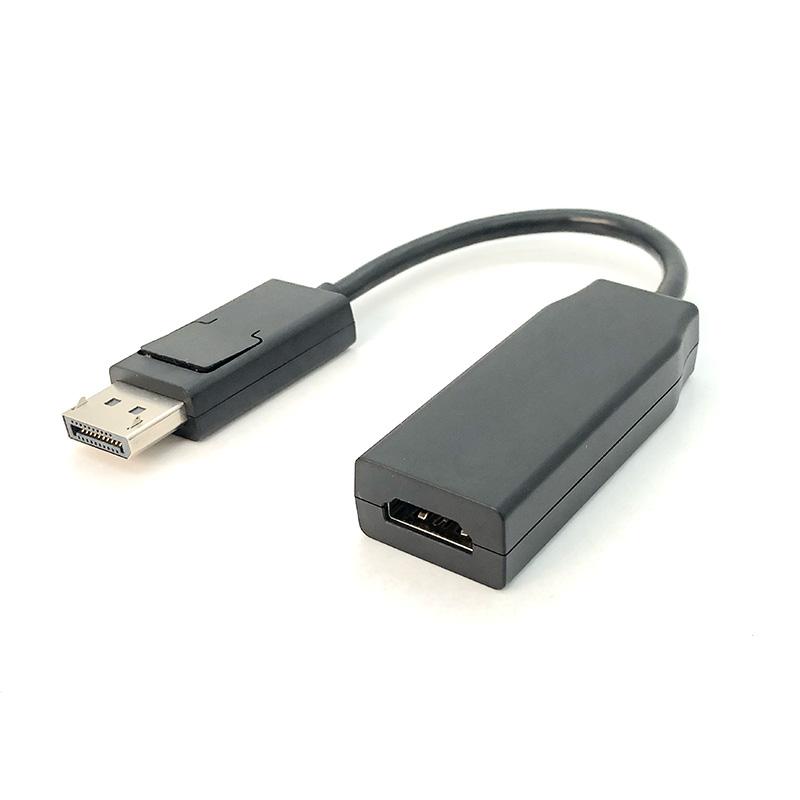

左边是DisPlay 1.4 接口,右侧为HDMI 2.1 母口。

Lenovo联想Display1.4转HDMI 2.1转换器转接线8K 60HZ 5C10V06004 8K 60HZ  4K 144HZ Dongle ThinkCentre M70S

习惯性来个接口的特写。

Lenovo联想Display1.4转HDMI 2.1转换器转接线8K 60HZ 5C10V06004 8K 60HZ  4K 144HZ Dongle ThinkCentre M70S

左边为无标签的版本,右侧为贴有标签的版本,质量一样,区别就是一个标签。

Lenovo联想Display1.4转HDMI 2.1转换器转接线8K 60HZ 5C10V06004 8K 60HZ  4K 144HZ Dongle ThinkCentre M70S

标签特写:Lenovo displayport 1.4 to hdmi 2.1 adapter 转换器FRU 5C10V06004 L01D3027-YT-R 48Gb Dongle

Lenovo联想Display1.4转HDMI 2.1转换器转接线8K 60HZ 5C10V06004 8K 60HZ  4K 144HZ Dongle ThinkCentre M70S



Lenovo联想Display1.4转HDMI 2.1转换器转接线8K 60HZ 5C10V06004 8K 60HZ  4K 144HZ Dongle ThinkCentre M70S

重量37.31g .

Lenovo联想Display1.4转HDMI 2.1转换器转接线8K 60HZ 5C10V06004 8K 60HZ  4K 144HZ Dongle ThinkCentre M70S

长度22厘米。

Lenovo联想Display1.4转HDMI 2.1转换器转接线8K 60HZ 5C10V06004 8K 60HZ  4K 144HZ Dongle ThinkCentre M70S

因为没有测试环境,我们侧重实物拆解看下内部做工和芯片参数,提供给各位参考。

Lenovo联想Display1.4转HDMI 2.1转换器转接线8K 60HZ 5C10V06004 8K 60HZ  4K 144HZ Dongle ThinkCentre M70S

宝宝拿祖传的锤子直接从DP 头砸开。

Lenovo联想Display1.4转HDMI 2.1转换器转接线8K 60HZ 5C10V06004 8K 60HZ  4K 144HZ Dongle ThinkCentre M70S

内部有金属屏蔽罩上下合页形式。左边卡扣有明显的防拉扯设计。

Lenovo联想Display1.4转HDMI 2.1转换器转接线8K 60HZ 5C10V06004 8K 60HZ  4K 144HZ Dongle ThinkCentre M70S

这样看结构更清楚一点,卡扣处还有焊接,要打开并不容易。

Lenovo联想Display1.4转HDMI 2.1转换器转接线8K 60HZ 5C10V06004 8K 60HZ  4K 144HZ Dongle ThinkCentre M70S

撕开后的内部结构如图,内部线卡链接处都有白色胶固定,可以提高可靠性。

Lenovo联想Display1.4转HDMI 2.1转换器转接线8K 60HZ 5C10V06004 8K 60HZ  4K 144HZ Dongle ThinkCentre M70S

线缆横截面特写,内部线芯密密麻麻。

Lenovo联想Display1.4转HDMI 2.1转换器转接线8K 60HZ 5C10V06004 8K 60HZ  4K 144HZ Dongle ThinkCentre M70S

剥开外面包裹的TPE 保护层,内部的金属缠绕层绵密。

Lenovo联想Display1.4转HDMI 2.1转换器转接线8K 60HZ 5C10V06004 8K 60HZ  4K 144HZ Dongle ThinkCentre M70S

编织层下面,还有一层锡箔纸包裹。

Lenovo联想Display1.4转HDMI 2.1转换器转接线8K 60HZ 5C10V06004 8K 60HZ  4K 144HZ Dongle ThinkCentre M70S

撕开铝箔后,是5P+4C+ADB的20芯线材,5对主线上都还有一层铝箔麦拉。19条线+屏蔽地线,少量芳纶纤维填充。

Lenovo联想Display1.4转HDMI 2.1转换器转接线8K 60HZ 5C10V06004 8K 60HZ  4K 144HZ Dongle ThinkCentre M70S

剥开主线上的铝箔,是数据通道的3根线。

Lenovo联想Display1.4转HDMI 2.1转换器转接线8K 60HZ 5C10V06004 8K 60HZ  4K 144HZ Dongle ThinkCentre M70S

HDMI 2.1 这头继续拆解,继续用锤子暴力拆解,看到开口就明白,无法用指甲抠开,外壳超声波焊接熔接在一起了。

Lenovo联想Display1.4转HDMI 2.1转换器转接线8K 60HZ 5C10V06004 8K 60HZ  4K 144HZ Dongle ThinkCentre M70S

内部同样都是上下金属屏蔽罩包裹。

Lenovo联想Display1.4转HDMI 2.1转换器转接线8K 60HZ 5C10V06004 8K 60HZ  4K 144HZ Dongle ThinkCentre M70S

另外一侧完整拍摄。左侧同样有卡扣防拉扯设计。

Lenovo联想Display1.4转HDMI 2.1转换器转接线8K 60HZ 5C10V06004 8K 60HZ  4K 144HZ Dongle ThinkCentre M70S

打开底部卡扣,底部的PCB 绿色,左边线卡都有透明胶水覆盖,可以有效防止松动,脱焊,可靠性大大提高。

Lenovo联想Display1.4转HDMI 2.1转换器转接线8K 60HZ 5C10V06004 8K 60HZ  4K 144HZ Dongle ThinkCentre M70S

红色方框内LXA290 REV 1.1 是立讯精密代工编码。主控芯片Synaplics VMM6100BYEB0,

VMM6100是一颗DP转HDMI转换芯片,支持USB-C和DP输入,输出支持HDMI2.1,支持8K60Hz输出或者4K120/144Hz输出,支持DSC1.2A解码和直通输出,支持HDCP2.3数字保护协议,支持安全固件更新和安全启动。

Lenovo联想Display1.4转HDMI 2.1转换器转接线8K 60HZ 5C10V06004 8K 60HZ  4K 144HZ Dongle ThinkCentre M70SVMM6100适用于笔记本电脑,台式机主板,扩展坞使用,可扩展DP输出至HDMI,提供全面的视频输出信号接口。

Lenovo联想Display1.4转HDMI 2.1转换器转接线8K 60HZ 5C10V06004 8K 60HZ  4K 144HZ Dongle ThinkCentre M70S

拆解到这里,是什么货,质量如何,大家都有自己的客观判断,宝宝并不生产,只是一个草根搬运工,别家都是美图PS,宝宝坚持用实物拍摄和拆解展现产品,希望能帮到您挑到满意的产品,如果您收到货使用上遇到了什么问题,请您及时联系宝宝处理,切勿随意中差评,感谢!

其他信息

重量 110 克
尺寸 13 × 19 × 2 厘米
多个产品

95新无标签, 99新有标签
