适用于联想 USB-C Travel Hub Gen2 旅行拓展坞二代拆解报告 Mini Hub 4X91A30366 支持双显示器4K 30HZ RTL8153B 1000M 以太网卡转换器

新到货全新盒装联想 USB-C Travel Hub Gen2,Part number:4X91A30366 GX91A34575, 这是一款迷你便携式扩展适配器,免驱动,即插即用,尺寸小巧长度7.3cm ,宽度5.8cm ,厚度1.5cm, 重量仅71.9克,可让您通过单个强大的 USB Type-CTM 端口轻松连接到外部显示器、有线网络和 USB 设备。联想集线器的便携式设计非常适合旅行者。更短的电缆可以增加包内空间。

特征:

  • 通过 HDMI 端口的超高清外部显示器 (4k@30Hz) 或通过 VGA 端口的全高清显示器 (1080p)
  • 即插即用,支持2显示器同时显示,二个显示器显示相同内容。
  • 在启用了这两个功能的选定系统上支持 PXE 启动和 MAC 地址传递
  • 需要 PC 提供 5V/3A 的全功能 USB-C 端口才能工作

关键词:应用背景 产品包装 实物拍摄 测试拆解

应用背景

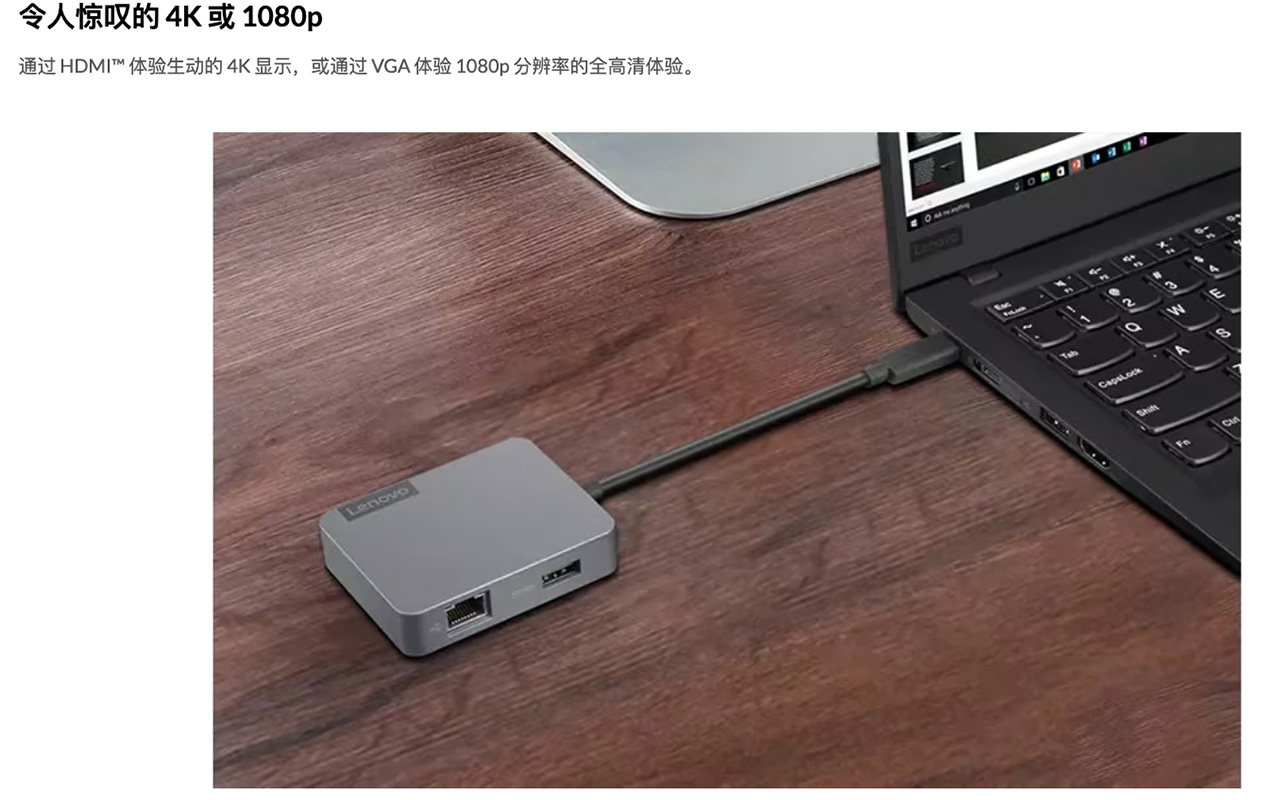

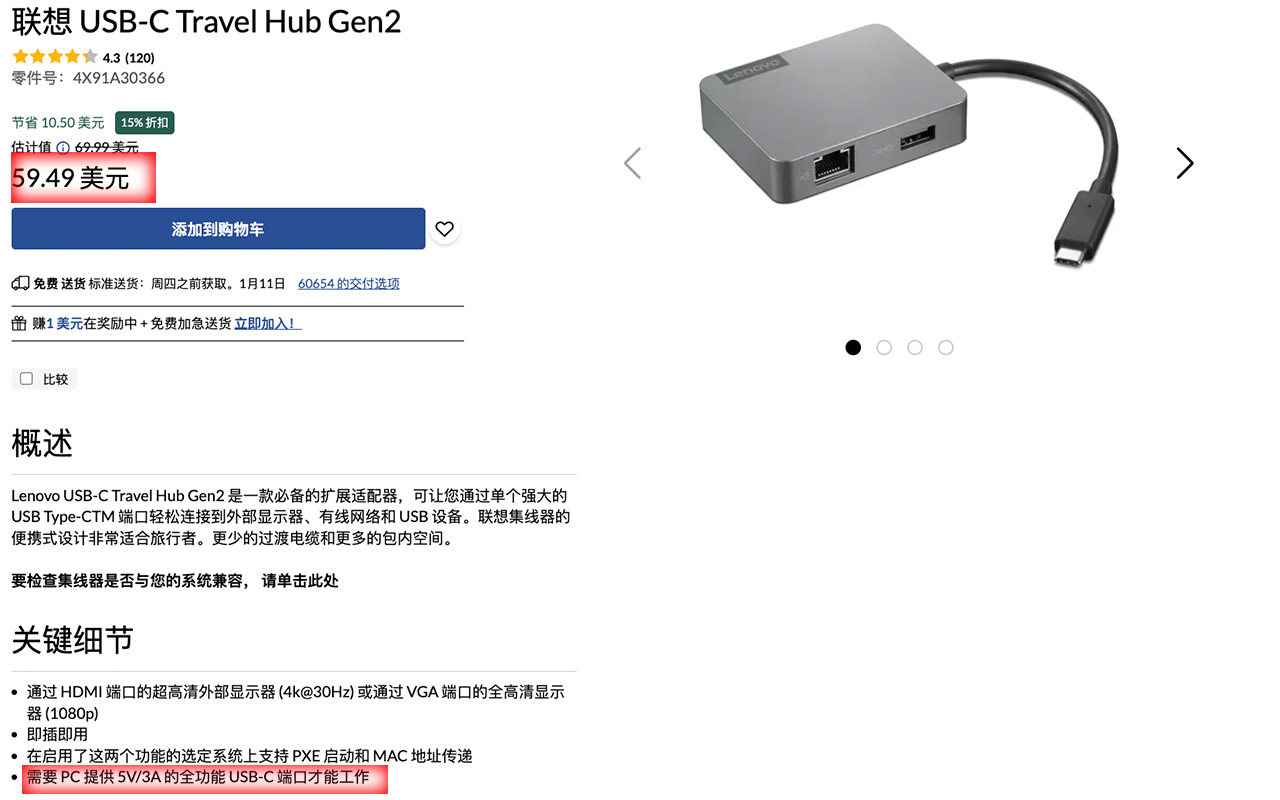

联想官网有售,有兴趣的朋友可以自行对比查阅,https://www.lenovo.com/hk/en/p/accessories-and-software/hubs/hubs_hubs/4x91a30366

适用于联想 USB-C Travel Hub Gen2 旅行拓展坞二代拆解报告 Mini Hub 4X91A30366 支持双显示器4K 30HZ RTL8153B 1000M 以太网卡转换器

产品实测win8 win10 win11环境和Macbook os M1 M2 即插即用,无需驱动,驱动和支持文档下载地址:https://support.lenovo.com/us/en/accessories/acc500177-lenovo-usb-c-travel-hub-gen-2-overview-and-service-parts

适用于联想 USB-C Travel Hub Gen2 旅行拓展坞二代拆解报告 Mini Hub 4X91A30366 支持双显示器4K 30HZ RTL8153B 1000M 以太网卡转换器

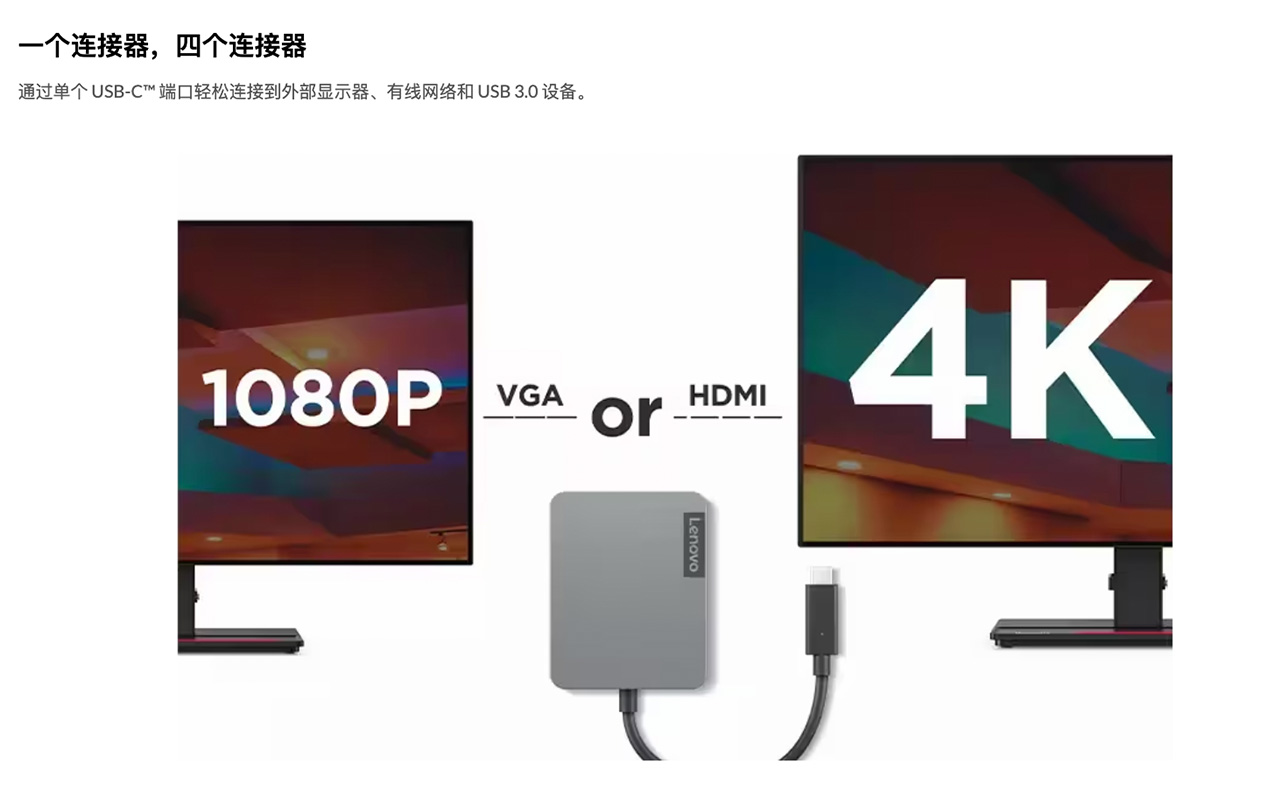

值得一提的是相比Lenovo USB-C Travel Hub 一代只能支持单显示器,Lenovo USB-C Travel Hub Gen 2 升级成了支持双显示器,但是显示器上显示的是相同的内容,这一点在内置说明书上有详细的说明。

适用于联想 USB-C Travel Hub Gen2 旅行拓展坞二代拆解报告 Mini Hub 4X91A30366 支持双显示器4K 30HZ RTL8153B 1000M 以太网卡转换器

  • 醉大分辨率/刷新率:
    • HDMI 端口上 3840×2160@30Hz
    • VGA 端口上 1920×1080@60hz
  • 支持 PXE 启动:如果主机系统支持,传统 BIOS 和 UEFI BIOS 系统都需要支持 PXE 启动并从远程服务器加载映像
  • 过压保护: 仅总线电源:Vbus 电源为 5V@3A 时,Hub 工作,Vbus 电源为 5V@1.5A 和 5V@0.9A 时,Hub 不工作
  • 其他操作环境: Travel Hub Gen2 带有两个视频连接器,可同时支持两个外部显示器。当两个视频连接器都插入时,HDMI 和 VGA 端口显示相同的屏幕

产品包装

适用于联想 USB-C Travel Hub Gen2 旅行拓展坞二代拆解报告 Mini Hub 4X91A30366 支持双显示器4K 30HZ RTL8153B 1000M 以太网卡转换器

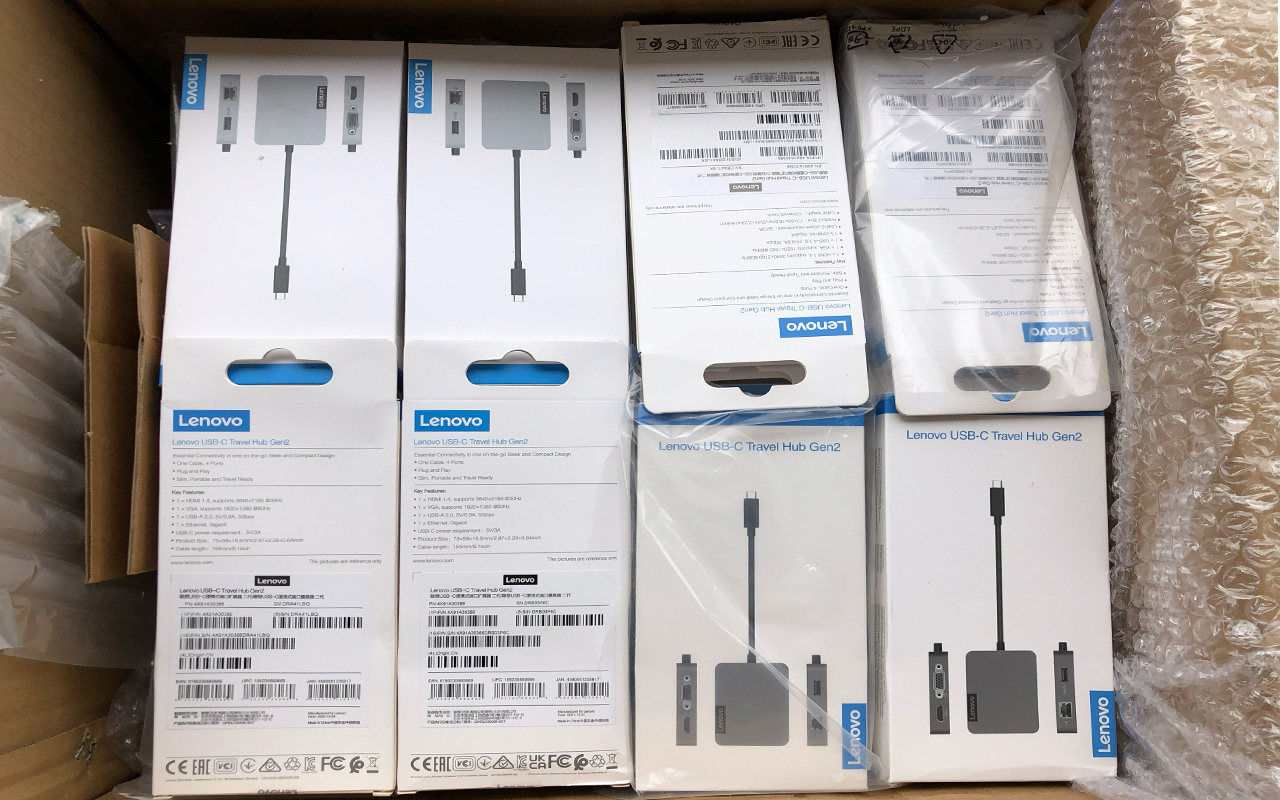

到货实物拍摄,一小箱,熟悉宝宝的朋友都知道,宝宝收工厂库存,很多货可遇不可求,卖完无法补货。

适用于联想 USB-C Travel Hub Gen2 旅行拓展坞二代拆解报告 Mini Hub 4X91A30366 支持双显示器4K 30HZ RTL8153B 1000M 以太网卡转换器

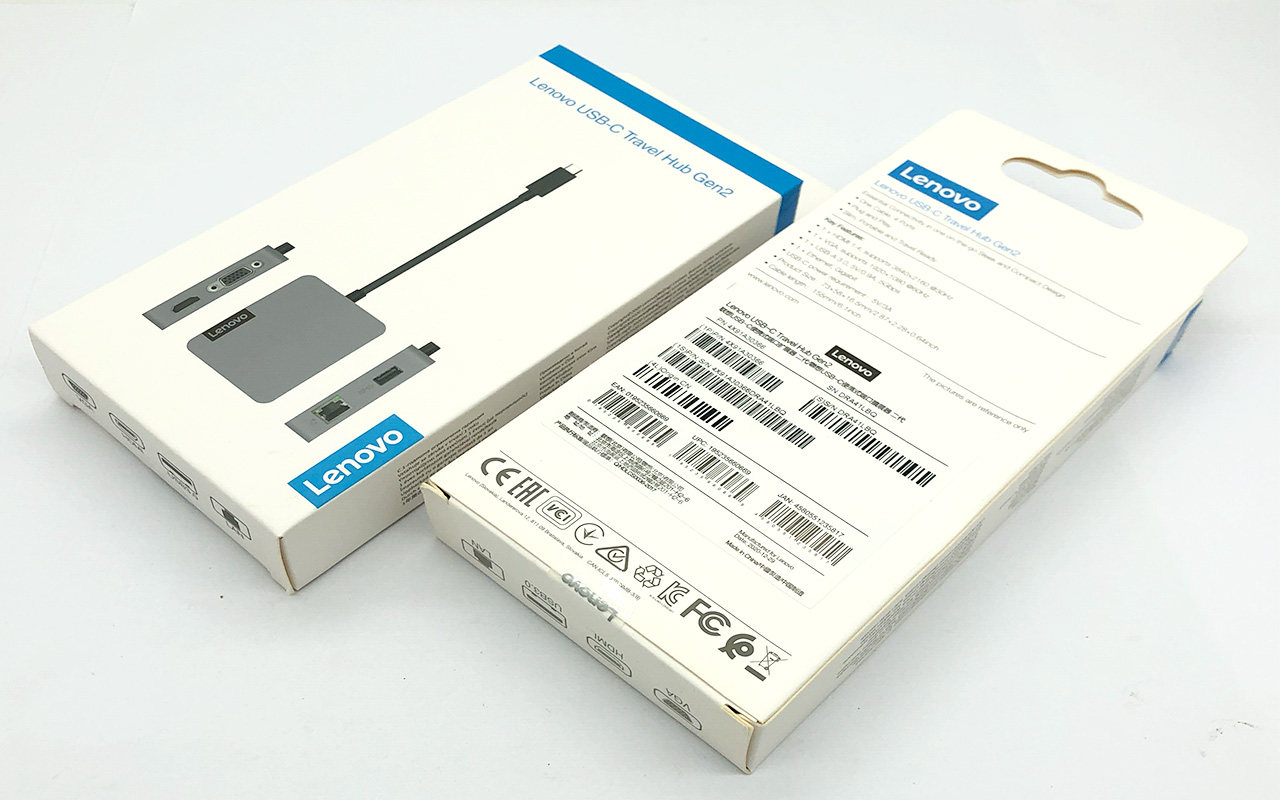

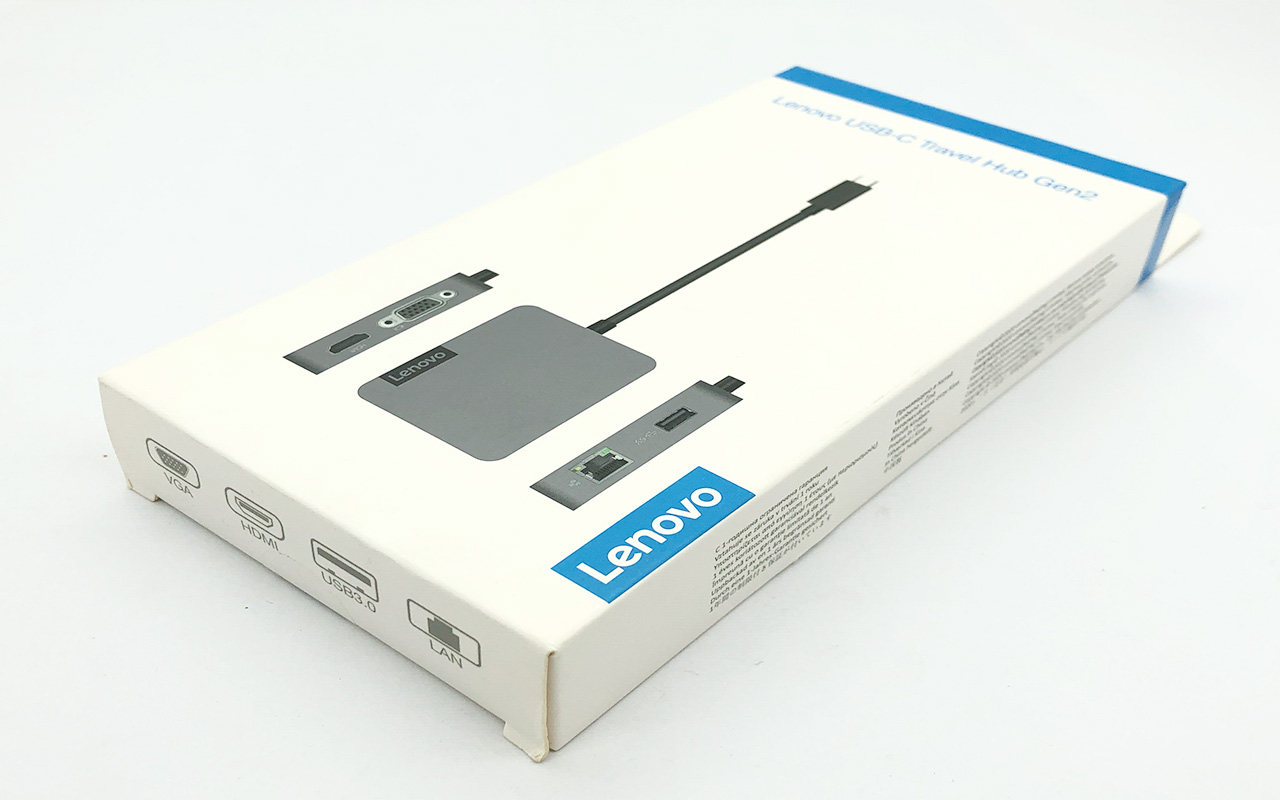

不同的侧面来几个包装的图片,方便您了解这个产品的更多细节。

适用于联想 USB-C Travel Hub Gen2 旅行拓展坞二代拆解报告 Mini Hub 4X91A30366 支持双显示器4K 30HZ RTL8153B 1000M 以太网卡转换器

适用于联想 USB-C Travel Hub Gen2 旅行拓展坞二代拆解报告 Mini Hub 4X91A30366 支持双显示器4K 30HZ RTL8153B 1000M 以太网卡转换器

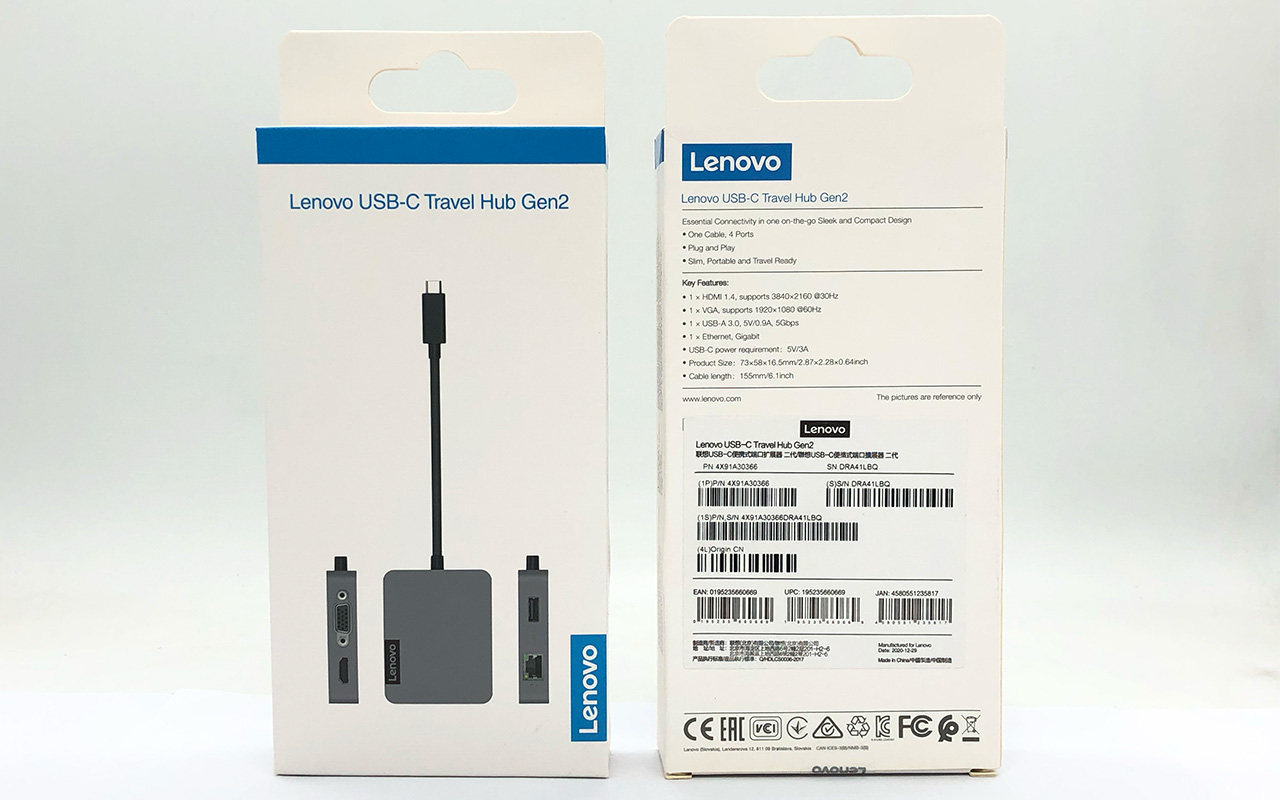

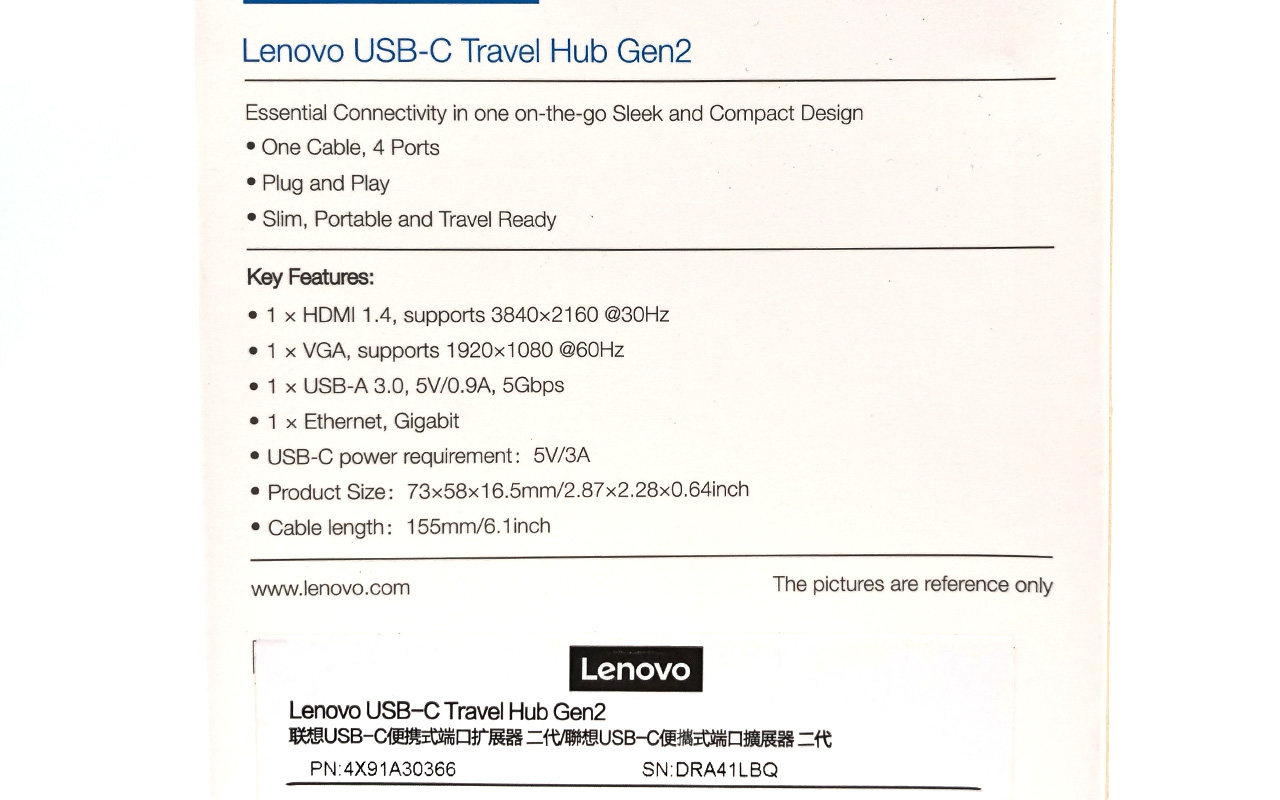

包装盒上有关于接口的简要介绍,包括尺寸和电压信息。

适用于联想 USB-C Travel Hub Gen2 旅行拓展坞二代拆解报告 Mini Hub 4X91A30366 支持双显示器4K 30HZ RTL8153B 1000M 以太网卡转换器

Lenovo USB C Travel Hub Gen 2 ,请您留意区别一代,此拓展坞为二代,同时支持双显示器显示。

适用于联想 USB-C Travel Hub Gen2 旅行拓展坞二代拆解报告 Mini Hub 4X91A30366 支持双显示器4K 30HZ RTL8153B 1000M 以太网卡转换器

单个产品实物正面特写。

实物拍摄

适用于联想 USB-C Travel Hub Gen2 旅行拓展坞二代拆解报告 Mini Hub 4X91A30366 支持双显示器4K 30HZ RTL8153B 1000M 以太网卡转换器

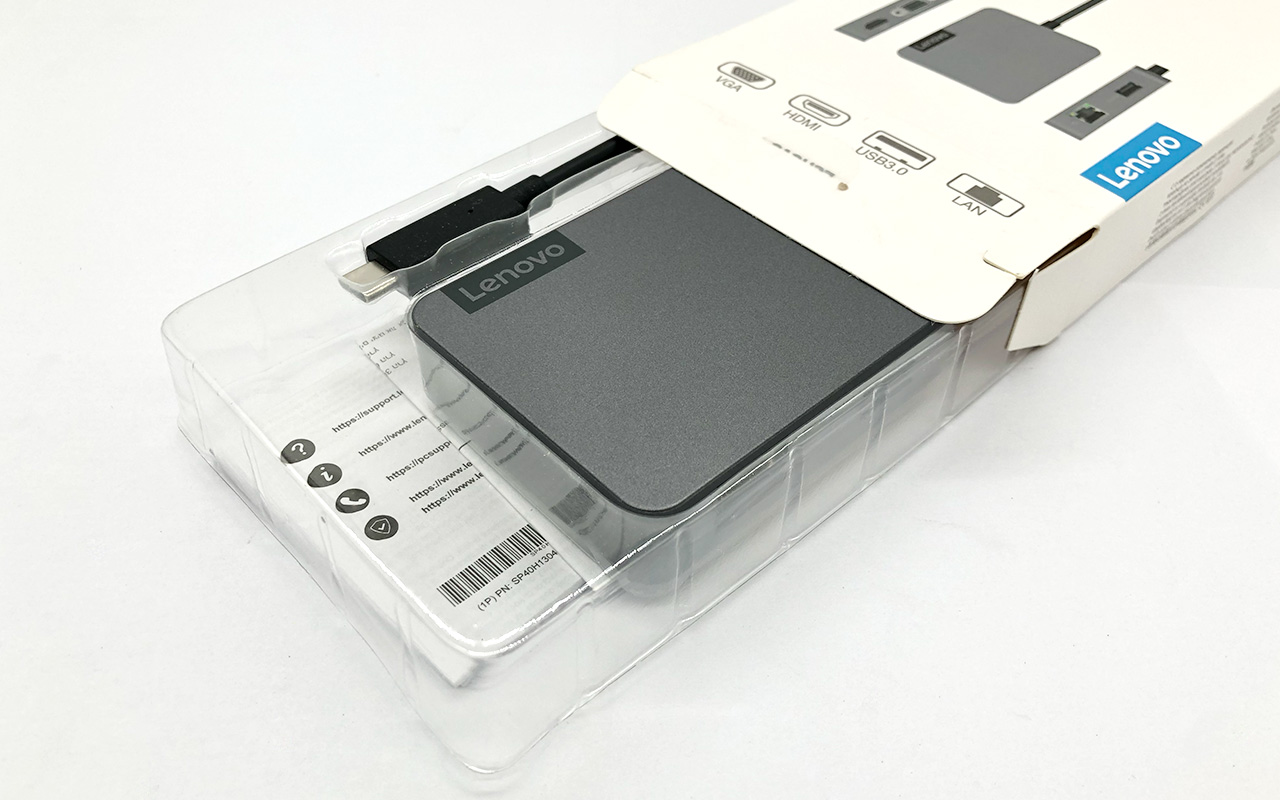

拆开底部的封条,内部为吸塑卡扣,底部镶嵌说明书,质保卡,这类型习惯性称为“零售包装”

适用于联想 USB-C Travel Hub Gen2 旅行拓展坞二代拆解报告 Mini Hub 4X91A30366 支持双显示器4K 30HZ RTL8153B 1000M 以太网卡转换器

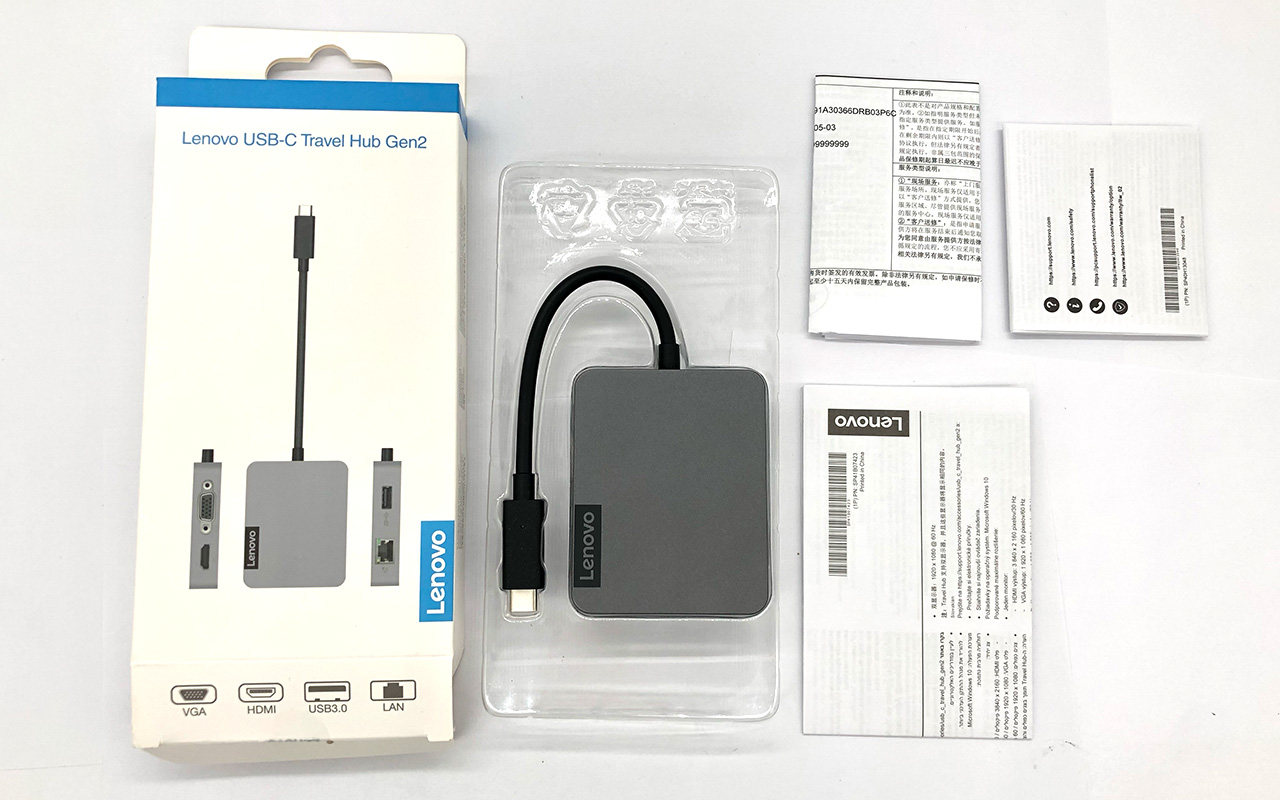

包装,产品本体,说明书,质保卡,一应俱全。

适用于联想 USB-C Travel Hub Gen2 旅行拓展坞二代拆解报告 Mini Hub 4X91A30366 支持双显示器4K 30HZ RTL8153B 1000M 以太网卡转换器

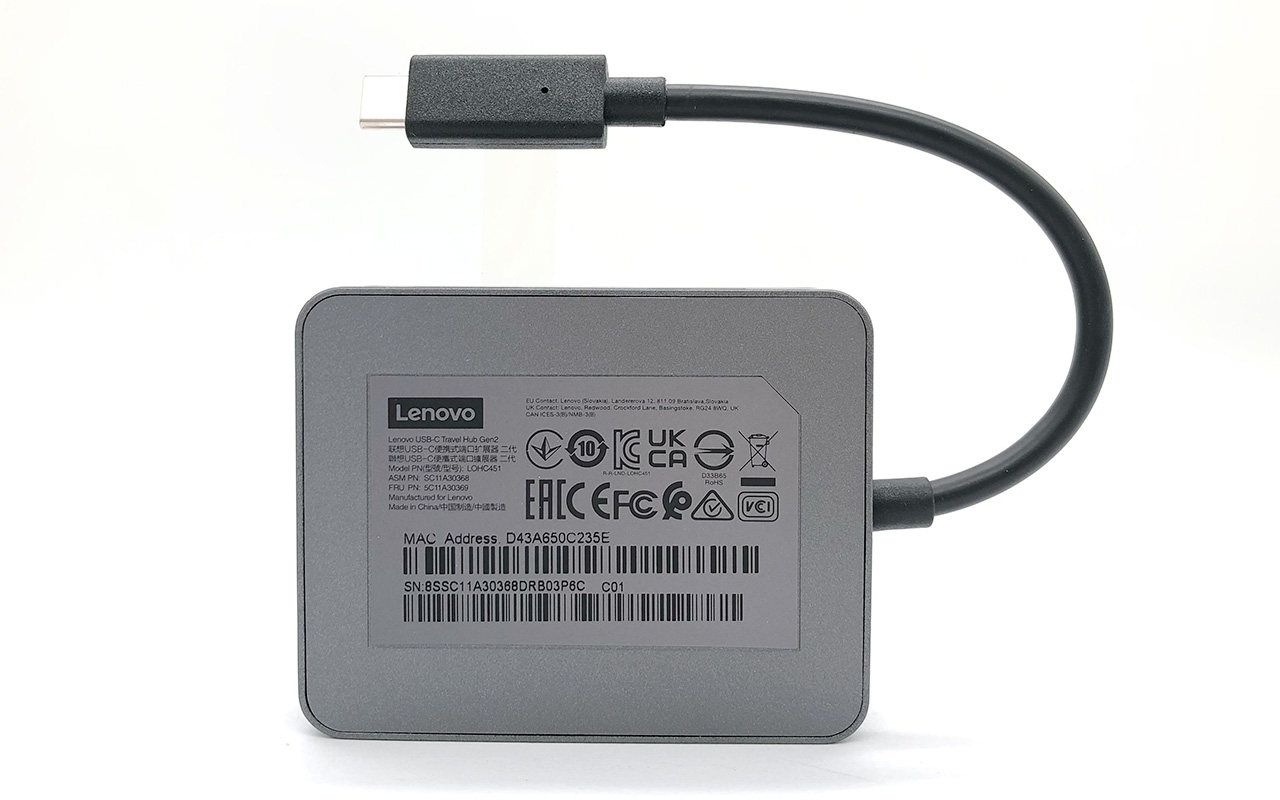

产品背面标签特写,有兴趣看细节信息的朋友,可以放大看。

适用于联想 USB-C Travel Hub Gen2 旅行拓展坞二代拆解报告 Mini Hub 4X91A30366 支持双显示器4K 30HZ RTL8153B 1000M 以太网卡转换器

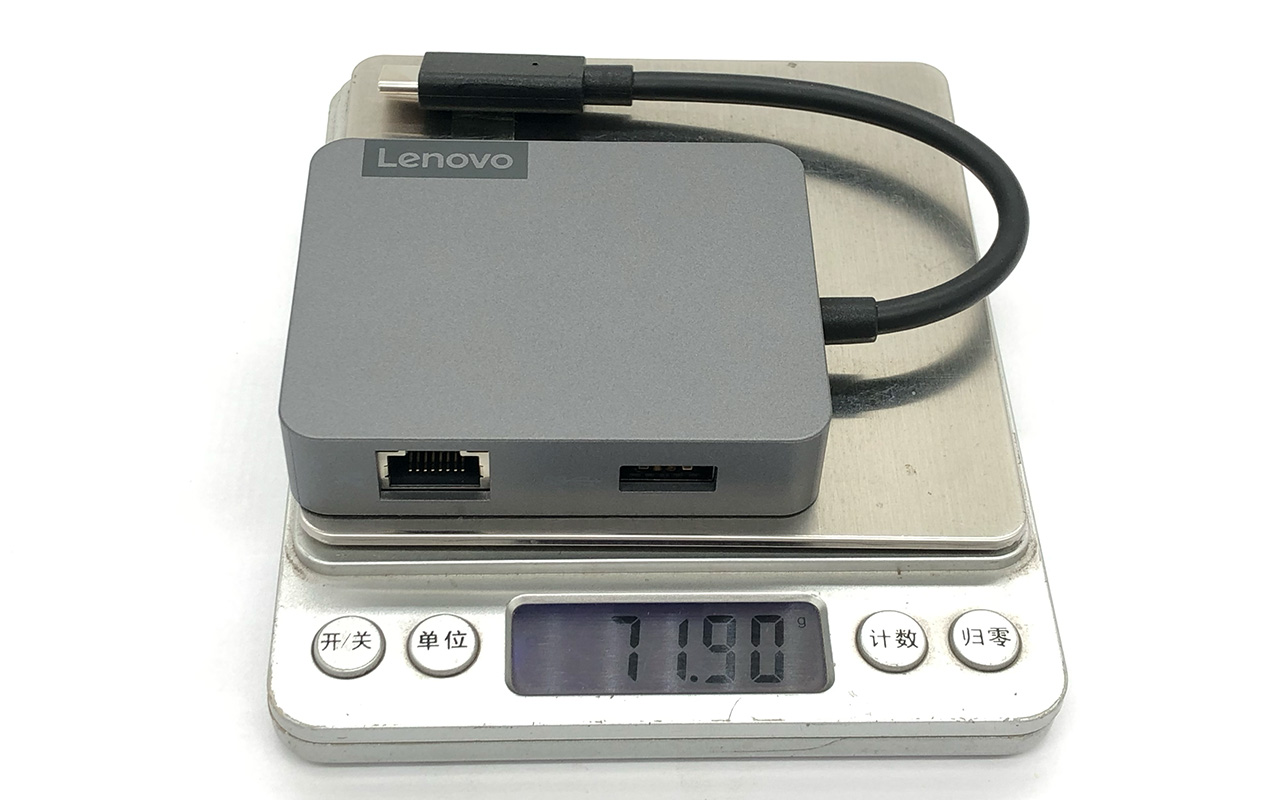

重量为71.90g ,在拓展坞普遍比较重的情况下,这重量可谓轻便了!

适用于联想 USB-C Travel Hub Gen2 旅行拓展坞二代拆解报告 Mini Hub 4X91A30366 支持双显示器4K 30HZ RTL8153B 1000M 以太网卡转换器

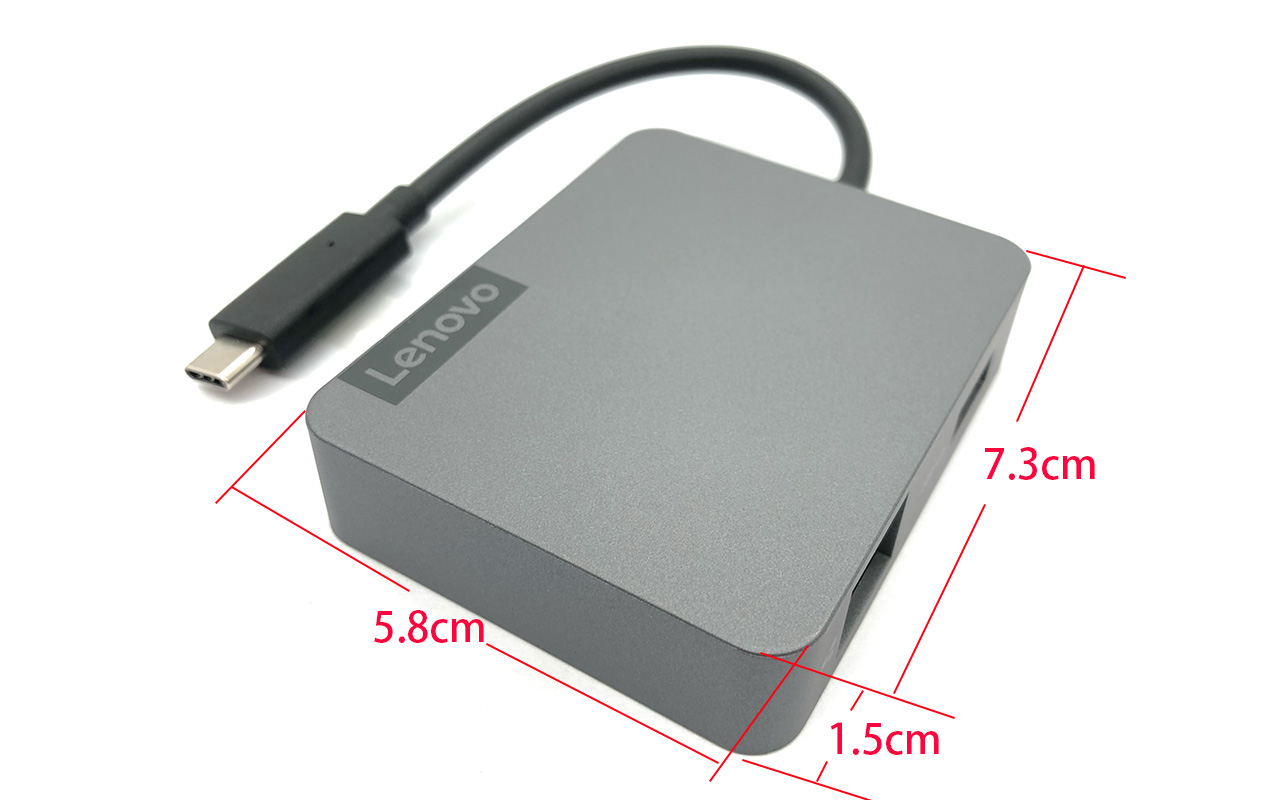

尺寸图片看测量,如图示。

适用于联想 USB-C Travel Hub Gen2 旅行拓展坞二代拆解报告 Mini Hub 4X91A30366 支持双显示器4K 30HZ RTL8153B 1000M 以太网卡转换器

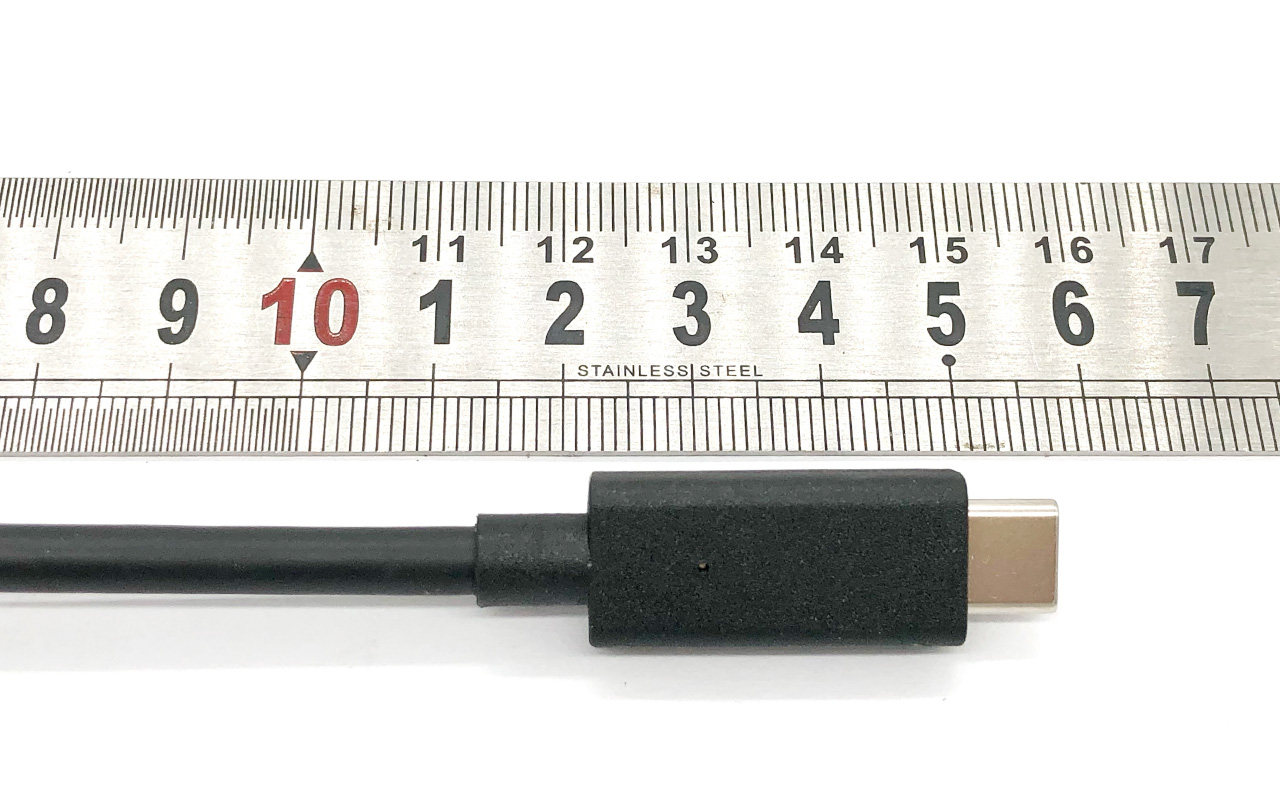

线缆长度15厘米,和一代保持一致。

适用于联想 USB-C Travel Hub Gen2 旅行拓展坞二代拆解报告 Mini Hub 4X91A30366 支持双显示器4K 30HZ RTL8153B 1000M 以太网卡转换器

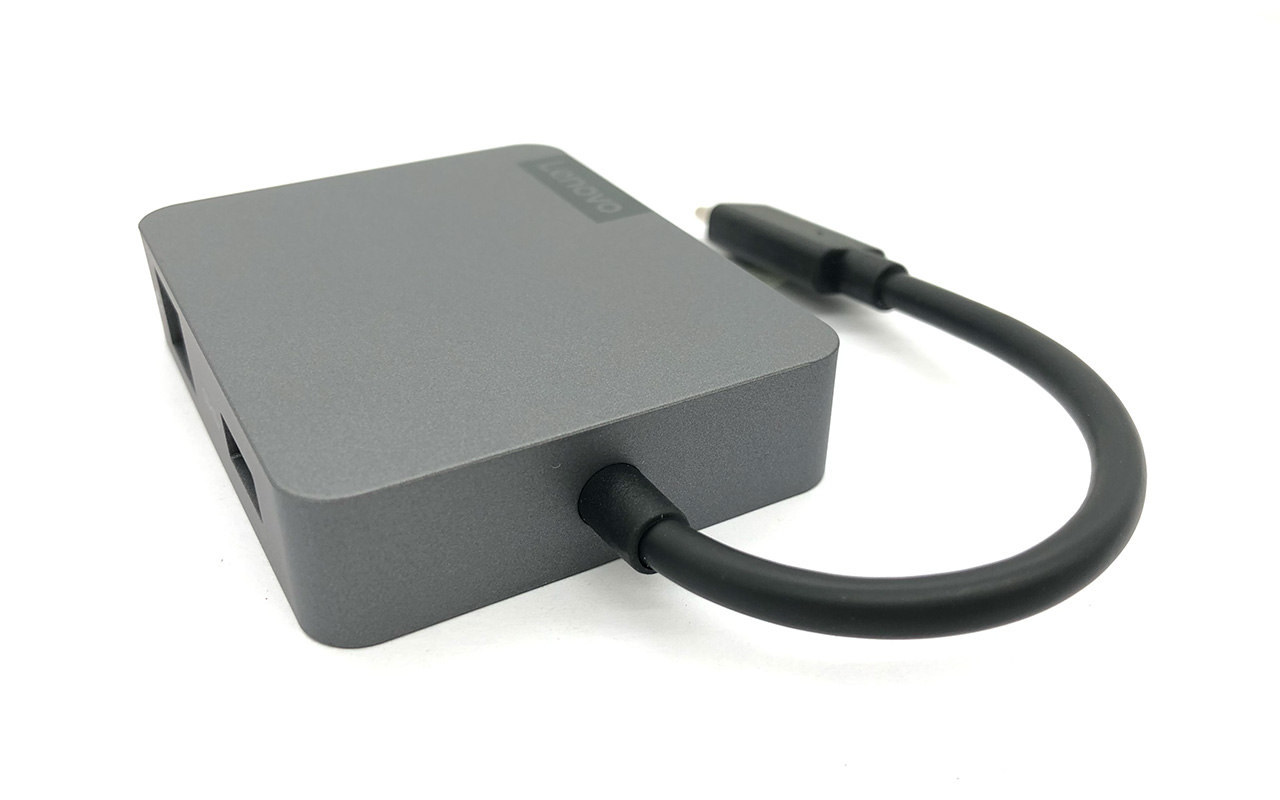

表面采用喷漆磨砂设计,太空灰的色调和Thinkpad 一贯的简约风相符,即使和Macbook air PRO Max 摆在一起,也毫无违和感。

适用于联想 USB-C Travel Hub Gen2 旅行拓展坞二代拆解报告 Mini Hub 4X91A30366 支持双显示器4K 30HZ RTL8153B 1000M 以太网卡转换器

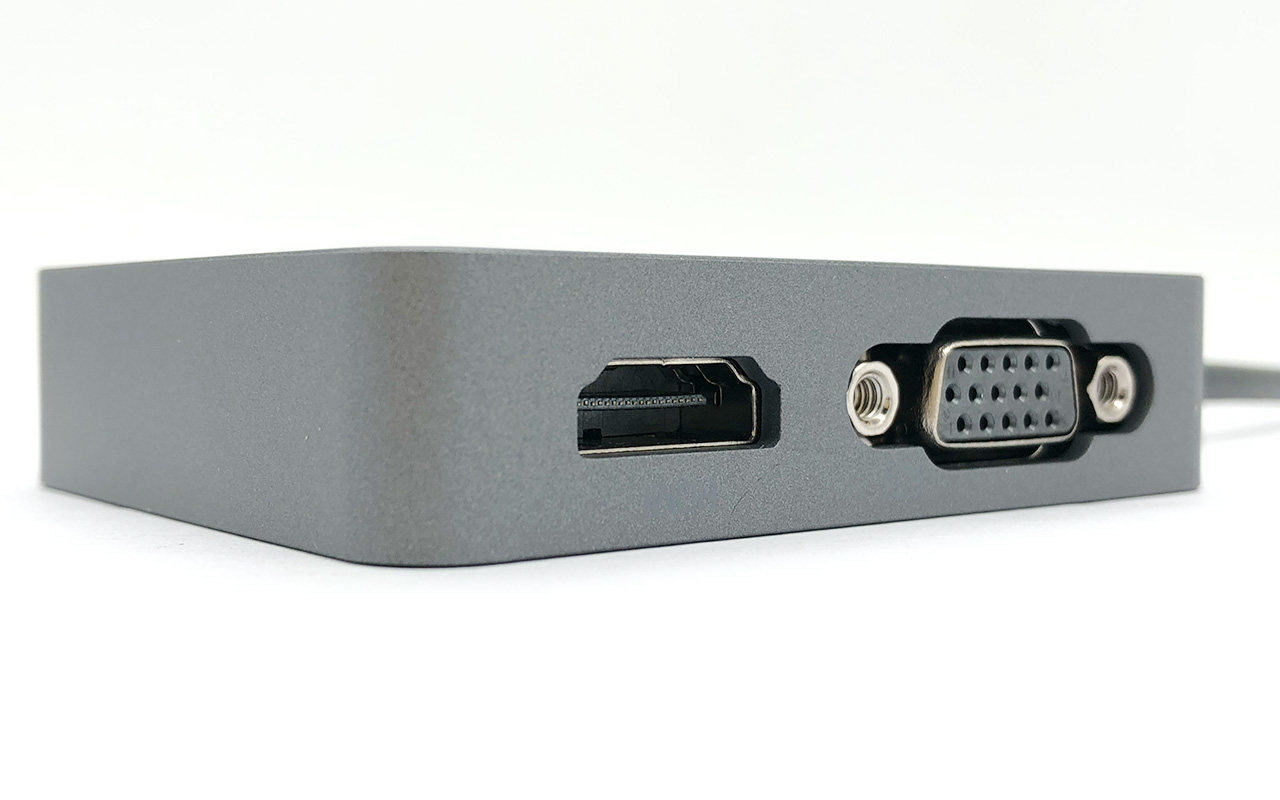

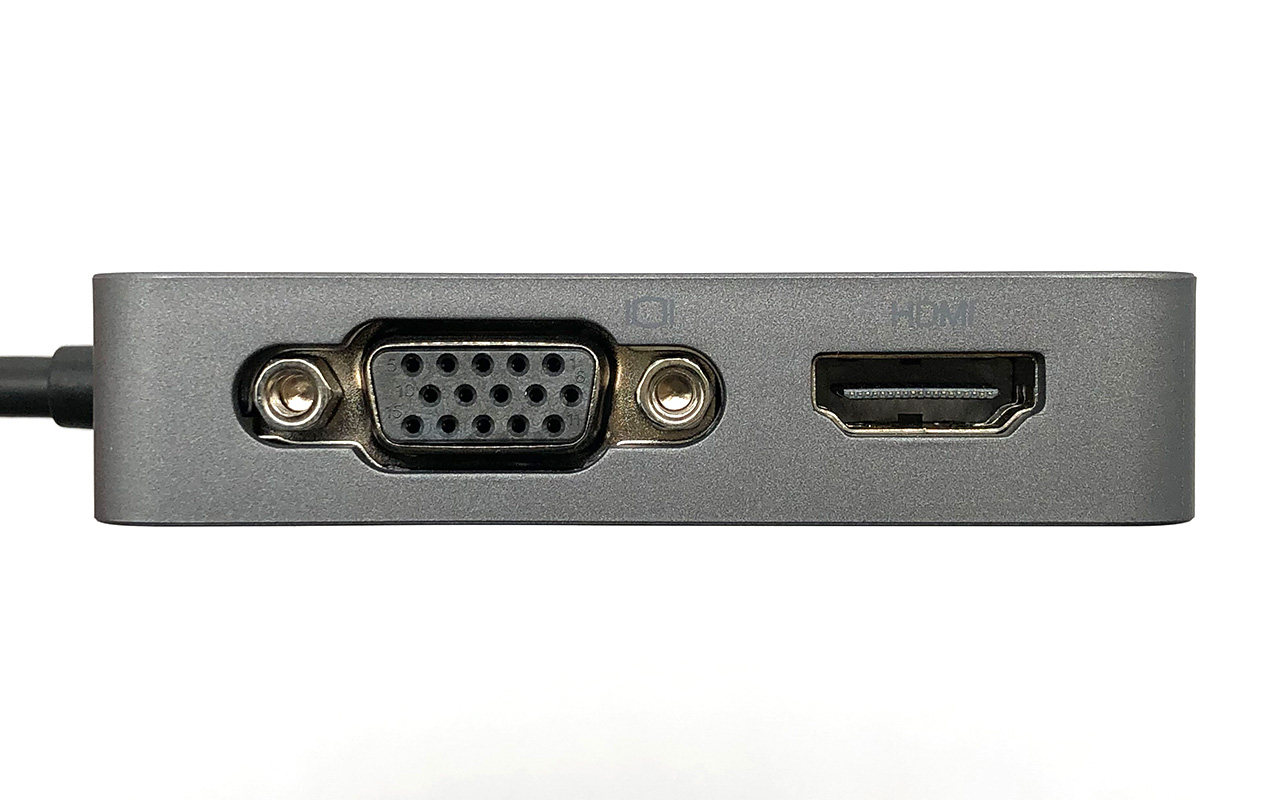

HDMI 输出:3840 x 2160 @ 30 Hz,VGA 输出:1920 x 1080 @ 60 Hz

适用于联想 USB-C Travel Hub Gen2 旅行拓展坞二代拆解报告 Mini Hub 4X91A30366 支持双显示器4K 30HZ RTL8153B 1000M 以太网卡转换器

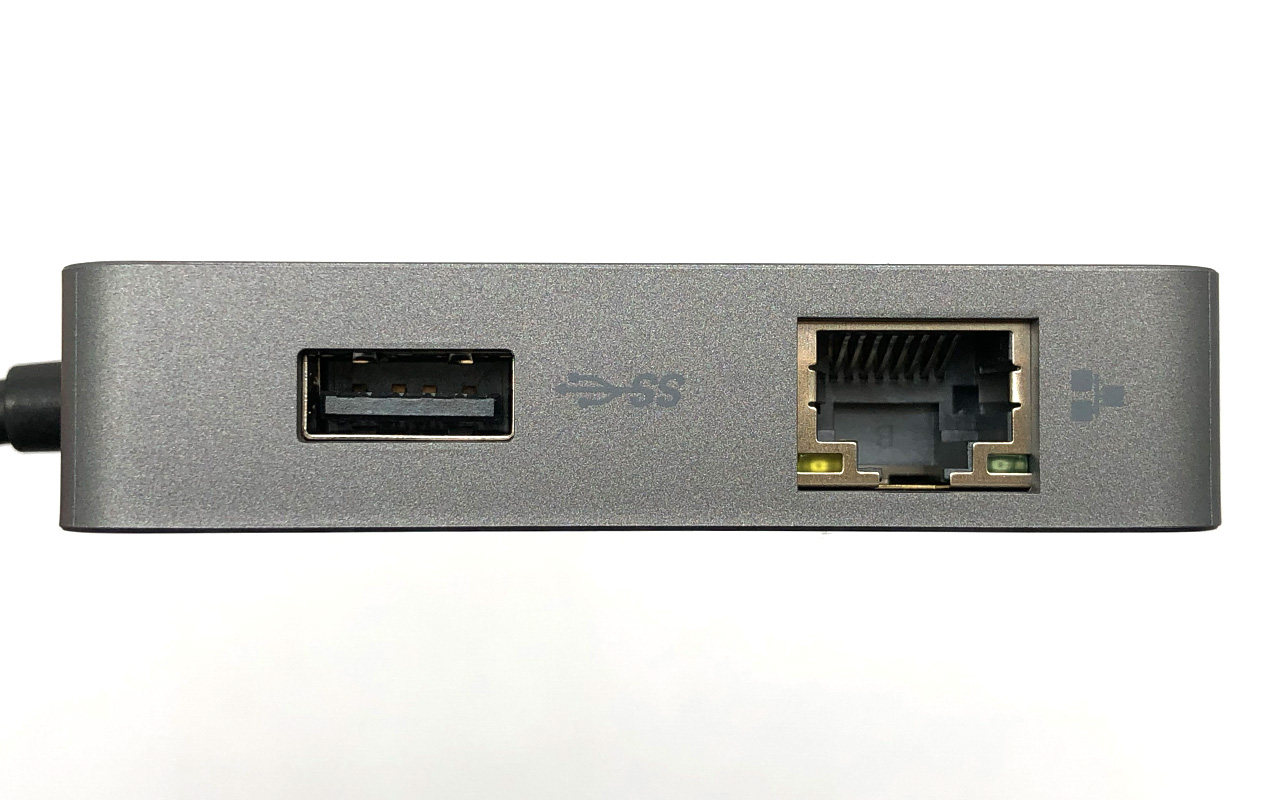

不同光线下,产品表现的质感不同,接口出的印刷也显示不同。

适用于联想 USB-C Travel Hub Gen2 旅行拓展坞二代拆解报告 Mini Hub 4X91A30366 支持双显示器4K 30HZ RTL8153B 1000M 以太网卡转换器

USB 设备:USB 3.0 或兼容设备

  • 网络连接:以太网接口
  • 网络功能(仅在用于某些 Lenovo 计算机时此功能可用):
  • 媒体访问控制(MAC)地址直通
  • Wake on LAN
  • 预引导执行环境(PXE)
    注:
  • 关于网络功能支持的计算机列表和详细的计算机型号信息,请访问
    http://www.lenovo.com/accessoriesguide。

简单测试

适用于联想 USB-C Travel Hub Gen2 旅行拓展坞二代拆解报告 Mini Hub 4X91A30366 支持双显示器4K 30HZ RTL8153B 1000M 以太网卡转换器

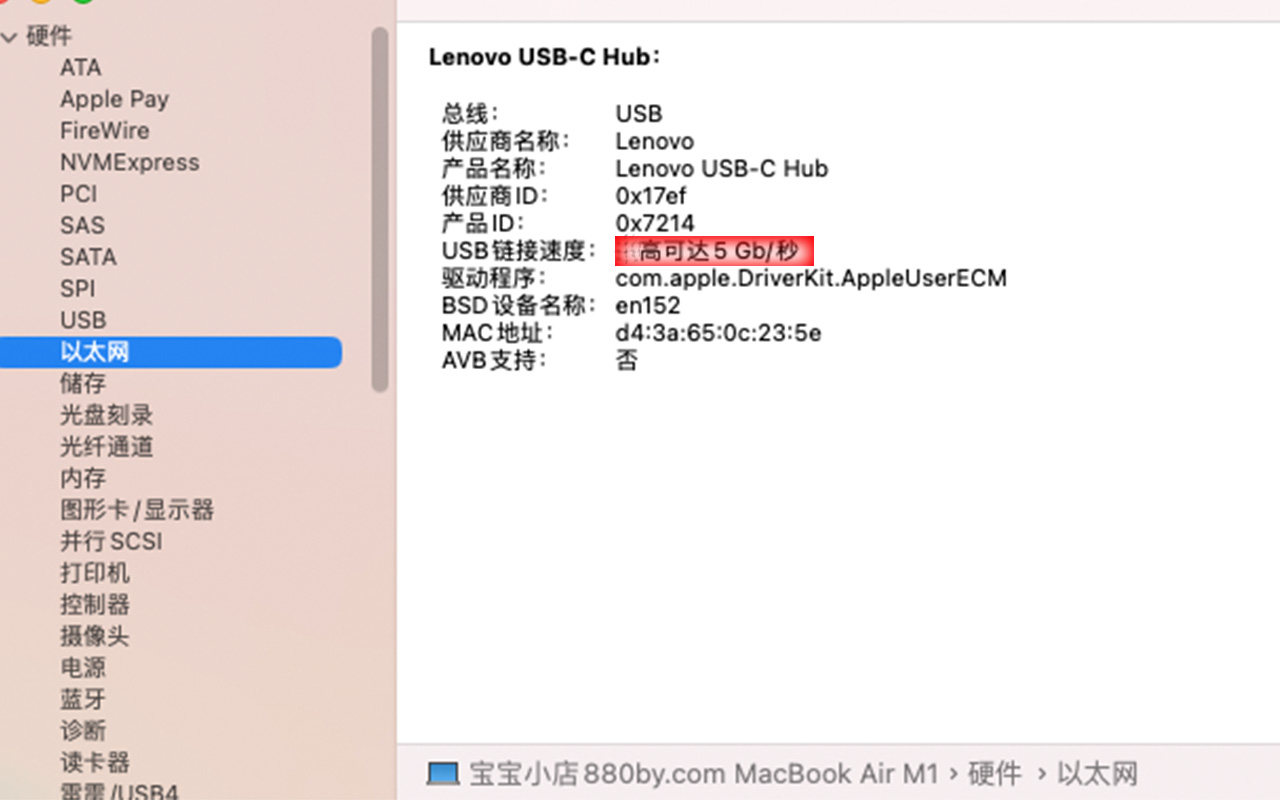

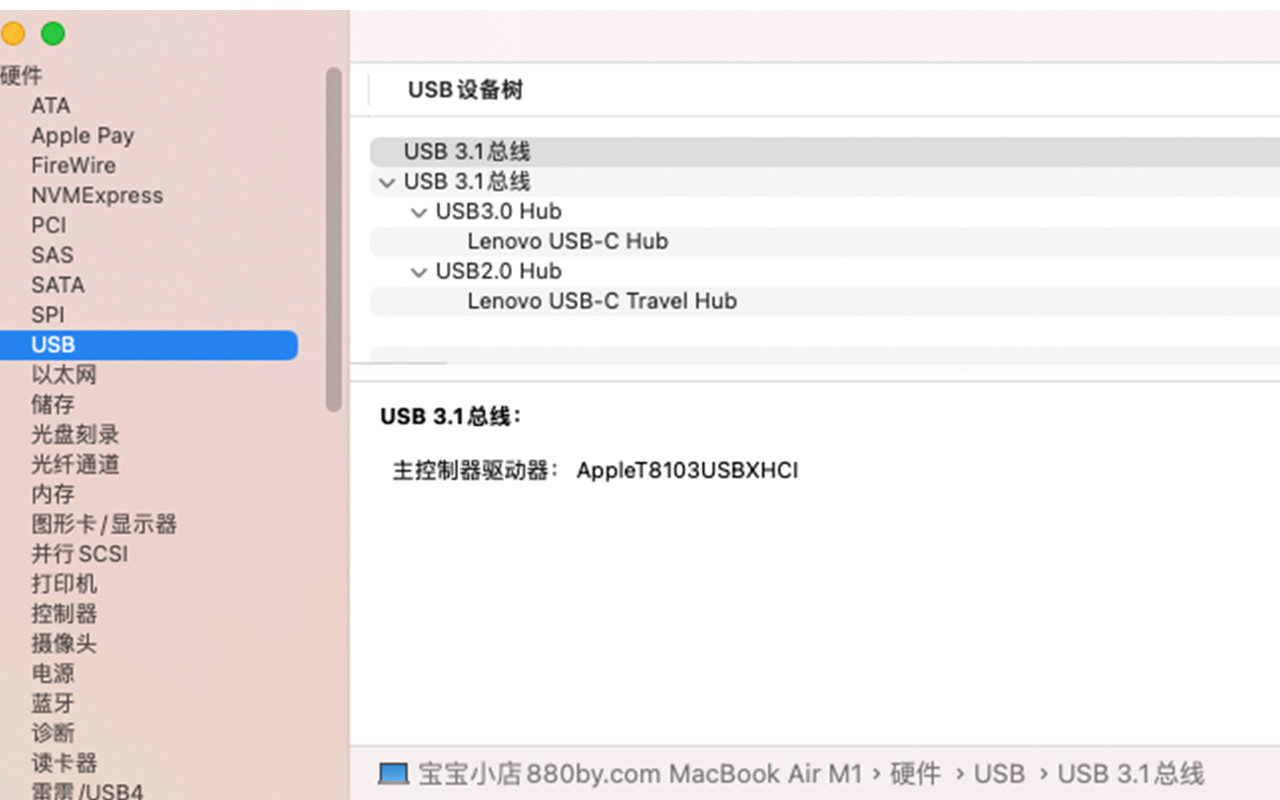

宝宝自用的Macbook Air M1 实测,即插即用,无需驱动,网卡,HDMI ,VGA USB3.0 均可以正常使用。插上就有提示框,点击允许,在设备树可以看到产品的硬件信息。

适用于联想 USB-C Travel Hub Gen2 旅行拓展坞二代拆解报告 Mini Hub 4X91A30366 支持双显示器4K 30HZ RTL8153B 1000M 以太网卡转换器

USB3.0 的速度检测,看红色方框部分,此处为参考值,具体多少速度取决于您使用环境,喜欢抬杠朋友绕道,都是成年人,都挺忙的,请您仔细百度科普。

适用于联想 USB-C Travel Hub Gen2 旅行拓展坞二代拆解报告 Mini Hub 4X91A30366 支持双显示器4K 30HZ RTL8153B 1000M 以太网卡转换器

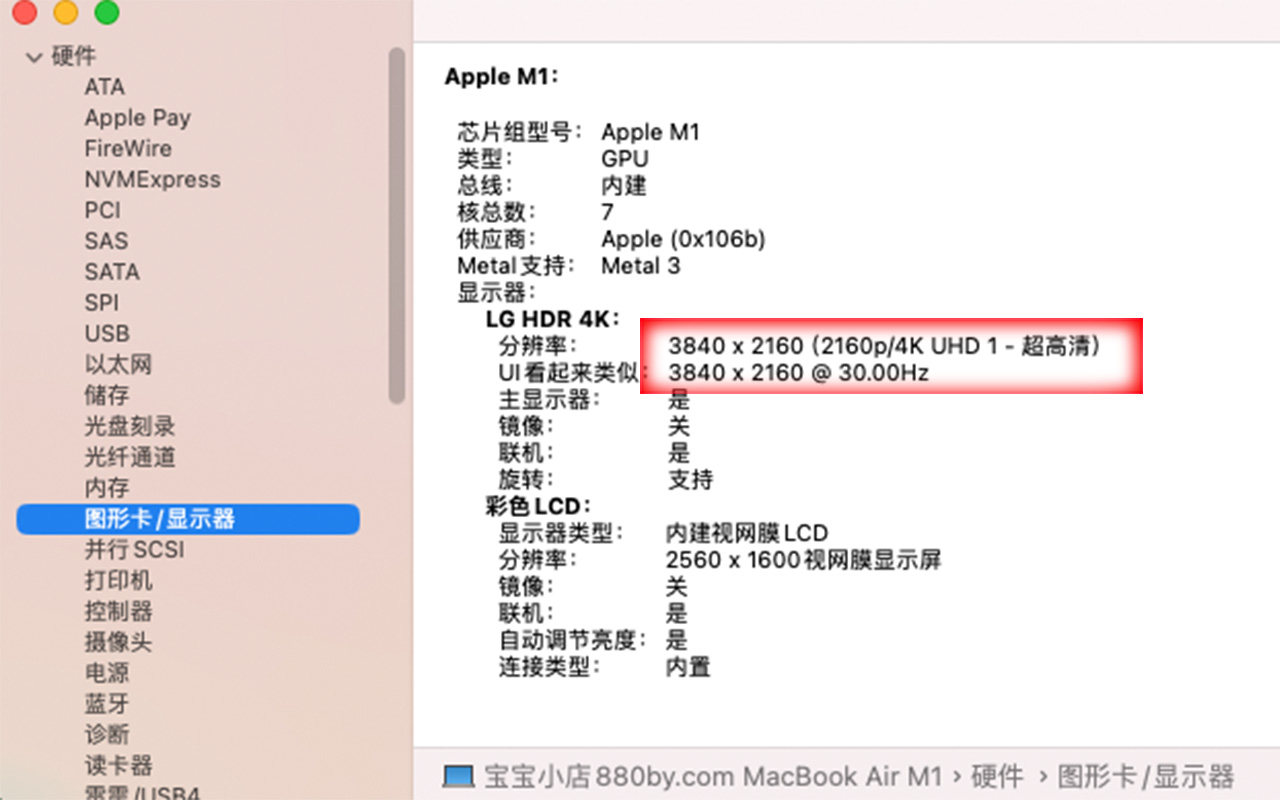

显示器实测,HDMI 输出:3840 x 2160 @ 30 Hz, 宝宝自用LG 32UN880-B 4K 高清显示器。

适用于联想 USB-C Travel Hub Gen2 旅行拓展坞二代拆解报告 Mini Hub 4X91A30366 支持双显示器4K 30HZ RTL8153B 1000M 以太网卡转换器

适用于联想 USB-C Travel Hub Gen2 旅行拓展坞二代拆解报告 Mini Hub 4X91A30366 支持双显示器4K 30HZ RTL8153B 1000M 以太网卡转换器

网络连接:以太网接口 USB 10/100/1000M LAN 自适应,网卡为“小螃蟹” RTL8153B 。

  • 网络功能(仅在用于某些 Lenovo 计算机时此功能可用):
  • 媒体访问控制(MAC)地址直通
  • Wake on LAN
  • 预引导执行环境(PXE)
  •

实物拆解

拿出祖传锤子,直接暴力拆解,砸开底部的盖板,内部看到金属屏蔽罩保护PCB板。

适用于联想 USB-C Travel Hub Gen2 旅行拓展坞二代拆解报告 Mini Hub 4X91A30366 支持双显示器4K 30HZ RTL8153B 1000M 以太网卡转换器

底部实际上就是一层盖板,以卡扣式扣在顶部盖板上,并无螺丝固定,但是要想无损拆解难度有点大。

适用于联想 USB-C Travel Hub Gen2 旅行拓展坞二代拆解报告 Mini Hub 4X91A30366 支持双显示器4K 30HZ RTL8153B 1000M 以太网卡转换器

拆解发现右下角LXA07_REV1.1 代码,产品为立讯精密代工,这做工,明白人一看就知道,非一般小厂能达到的工艺水平。VL103-Q3 是一款 USB 3.1 Gen 2 到 HDMI 2.1 显示器桥接器,由 VIA Labs 制造。它支持高达 4K@120Hz 的视频输出(理论速度,实际实测为4K 30HZ,不排除后续官方有升级固件包),以及 HDCP 2.3 支持。VL103-Q3 还具有 USB 3.1 Gen 2 数据传输,可提供高达 10 Gbps 的数据传输速度。(理论速度,数据来源于VIA 官方实验室,宝宝并无测试证实!)

适用于联想 USB-C Travel Hub Gen2 旅行拓展坞二代拆解报告 Mini Hub 4X91A30366 支持双显示器4K 30HZ RTL8153B 1000M 以太网卡转换器

VL817-Q7 是一款 USB 3.1 Gen 1 集线器控制器,由 VIA Labs 制造。它支持 SuperSpeed (5Gbps)、High Speed (480Mbps)、Full Speed (12Mbps) 和 Low Speed (1.5Mbps) 设备。它还具有集成稳压器、全面的 USB 充电支持、灵活的固件架构和 Windows、macOS、Linux 等操作系统的兼容性。

适用于联想 USB-C Travel Hub Gen2 旅行拓展坞二代拆解报告 Mini Hub 4X91A30366 支持双显示器4K 30HZ RTL8153B 1000M 以太网卡转换器

RTD2141DS 是一款多功能 HDMI 接收器芯片,由 Realtek 制造。它支持 HDMI 2.0 标准,并可提供高达 4K@60Hz 的视频输出(划重点,实测仅支持30hz,不排除后期官方升级固件后支持60hz)。RTD2141DS 还具有 CEC 控制、 HDCP 2.2 支持和多种音频格式支持。

适用于联想 USB-C Travel Hub Gen2 旅行拓展坞二代拆解报告 Mini Hub 4X91A30366 支持双显示器4K 30HZ RTL8153B 1000M 以太网卡转换器

MXIC 25L8006E 是一款 8 兆字节(1 兆字节 = 1024 千字节 = 1048576 字节)的串行闪存芯片,由 MXIC 制造。它具有 SPI 接口,可提供高达 20 Mbps 的数据传输速度。MXIC 25L8006E 适用于各种应用,包括存储代码、数据和配置信息。

总结:

联想 USB-C Travel Hub Gen2 是一款功能全面、便携性强的扩展适配器,适合经常出差的商务人士或经常需要连接外部设备的用户。

优点

  • 便携性:尺寸小巧,重量轻,便于携带。
  • 功能性:提供 HDMI、VGA 和 RJ45 接口,可连接外部显示器、有线网络和 USB 设备。
  • 兼容性:兼容所有支持 USB-C 的设备。

缺点

  • 显示输出分辨率有限:HDMI 端口仅支持 4K 30Hz 显示,VGA 端口仅支持 1080p 显示。
  • USB 3.1 接口仅支持 5 Gbps 数据传输。
  •

做工立讯精密代工,用料均来自VIA Labs 和Realtek,是经过大量实践检验过成熟芯片,对产品使用时稳定性和可靠性提供有力支撑。

总体而言,联想 USB-C Travel Hub Gen2 是一款性价比不错的扩展适配器,无需单独供电,即插即用,免驱动,可以满足日常使用需求。
