美国TechMatte汽车车载充电器点烟器车充华为苹果iphone PD一拖三 Type c 快充头大功率

¥25.00

0 已售出

全新工厂尾单,测试好发货。

库存 80 件

SKU: BRMY20200606-2 分类: 标签:

描述

新到货美国品牌TechMatte 车载快充头80个,宝宝拆解一个,仅剩下70个,工厂库存的尾单,来货整齐一箱,2个USB接口,一个PD Type C接口,用测试仪测试电流和快充协议,详情请参考描述短视频!

美国官网地址:https://techmatte.com/WarrantyClaim.aspx

美国TechMatte汽车车载充电器点烟器车充华为苹果iphone PD一拖三 Type c 快充头大功率

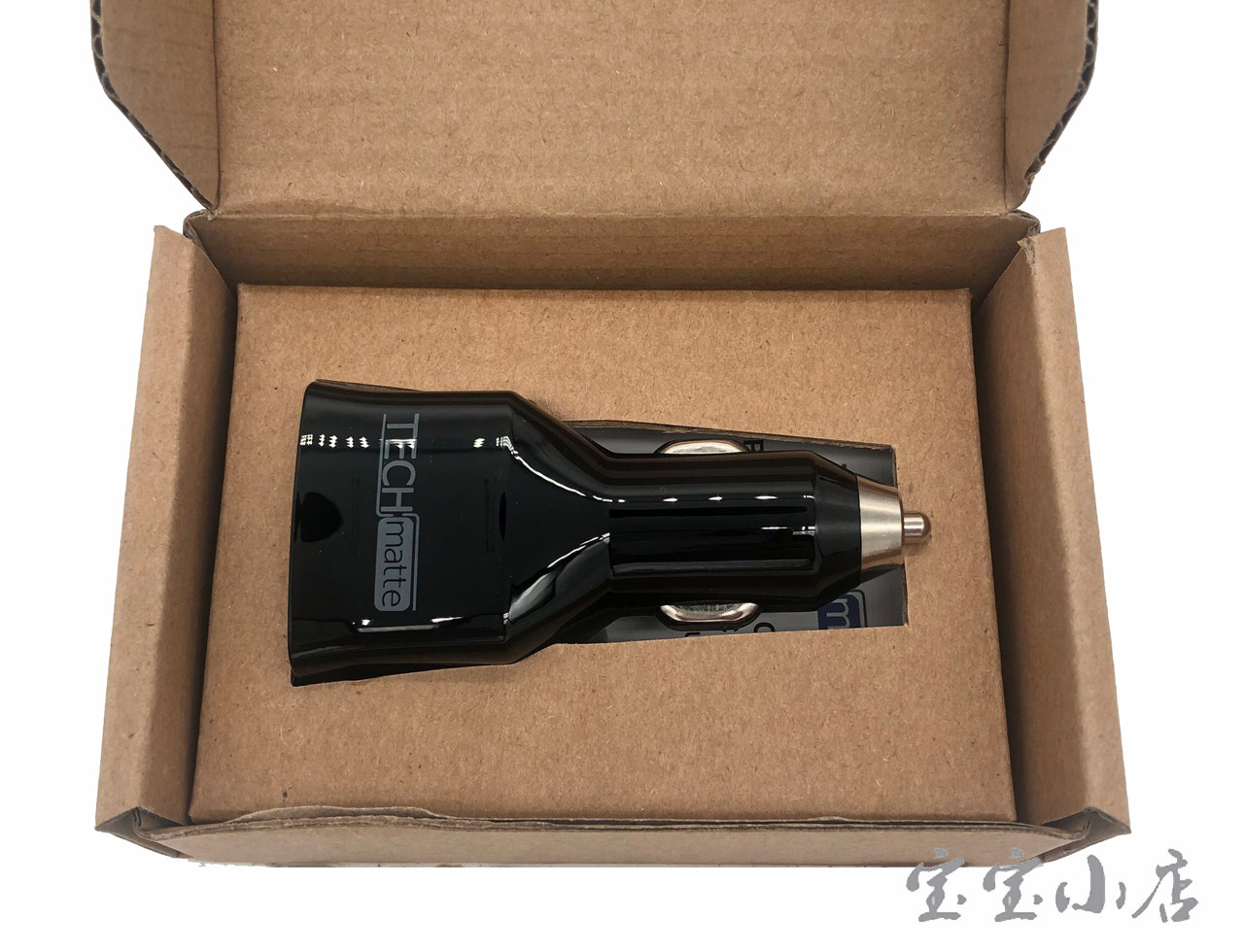

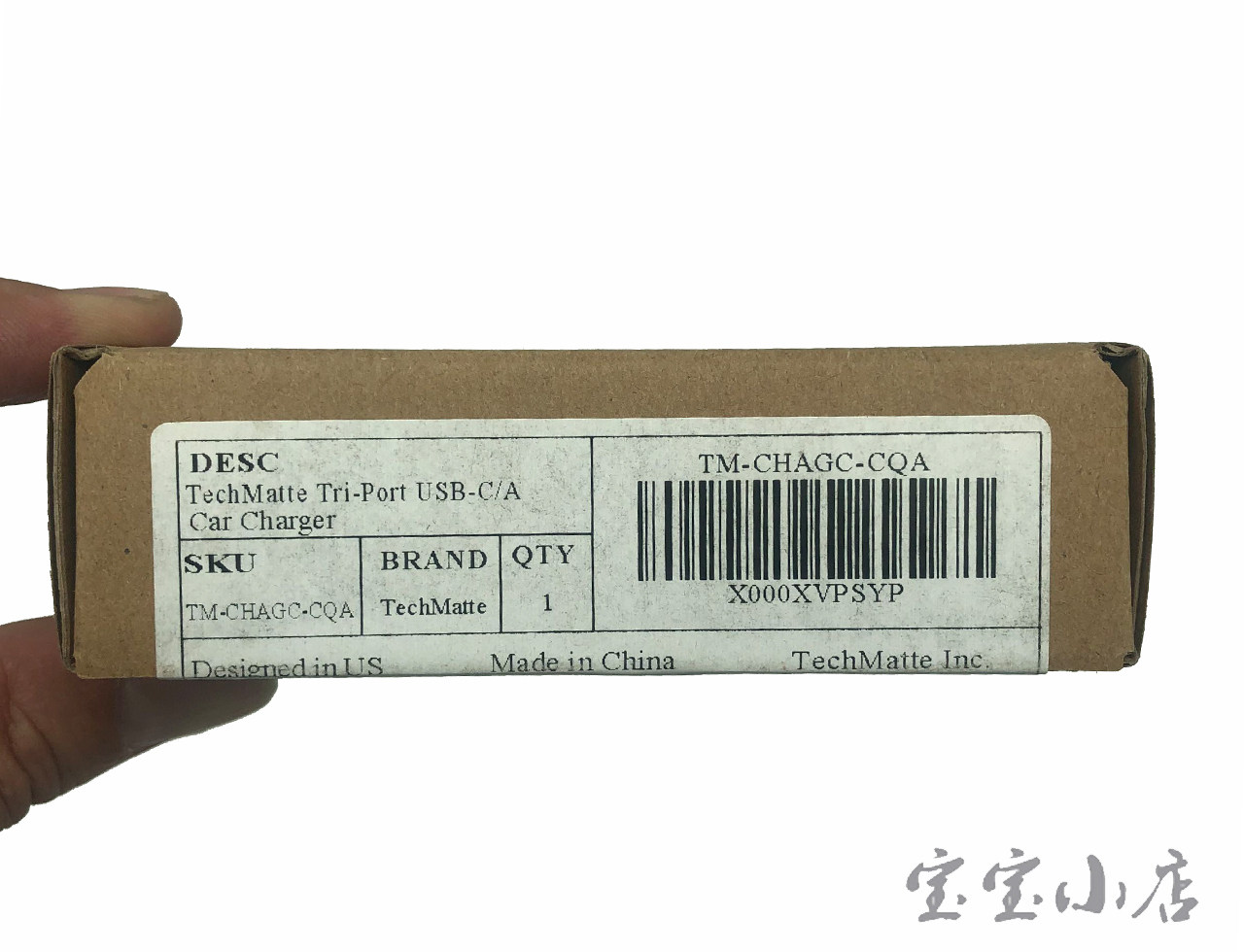

原封原盒包装,TechMatte 原厂尾单,2018年6月11号份生产。SKU ,条形码,Designed In US .

美国TechMatte汽车车载充电器点烟器车充华为苹果iphone PD一拖三 Type c 快充头大功率

钢琴烤漆外壳,材质为PC+ABS,合金触点。

美国TechMatte汽车车载充电器点烟器车充华为苹果iphone PD一拖三 Type c 快充头大功率

单个重量高达35.23克,秒杀国产山寨20g 的,内部做工等下分解。

美国TechMatte汽车车载充电器点烟器车充华为苹果iphone PD一拖三 Type c 快充头大功率

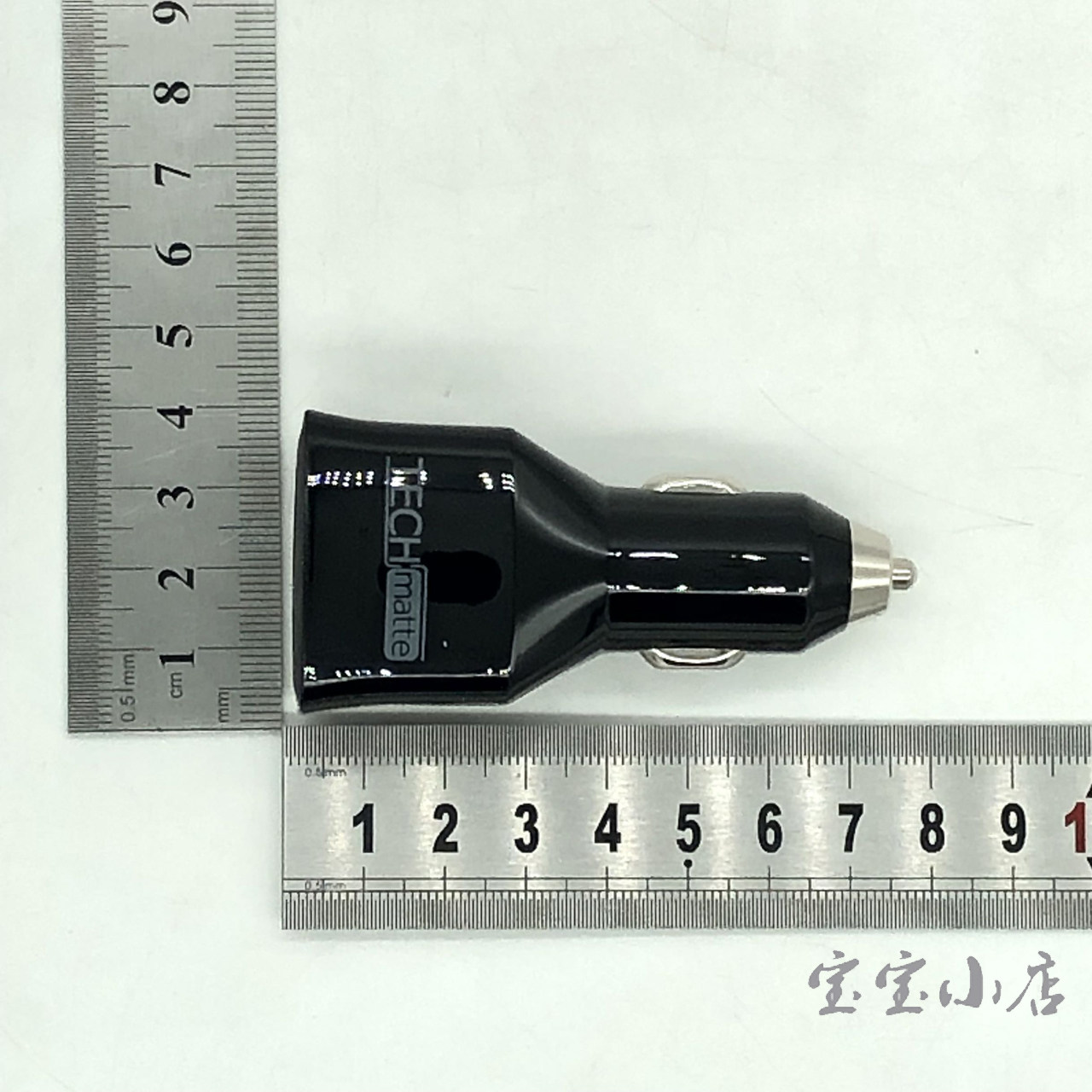

车充宽度4CM,长度为7.8CM。

美国TechMatte汽车车载充电器点烟器车充华为苹果iphone PD一拖三 Type c 快充头大功率

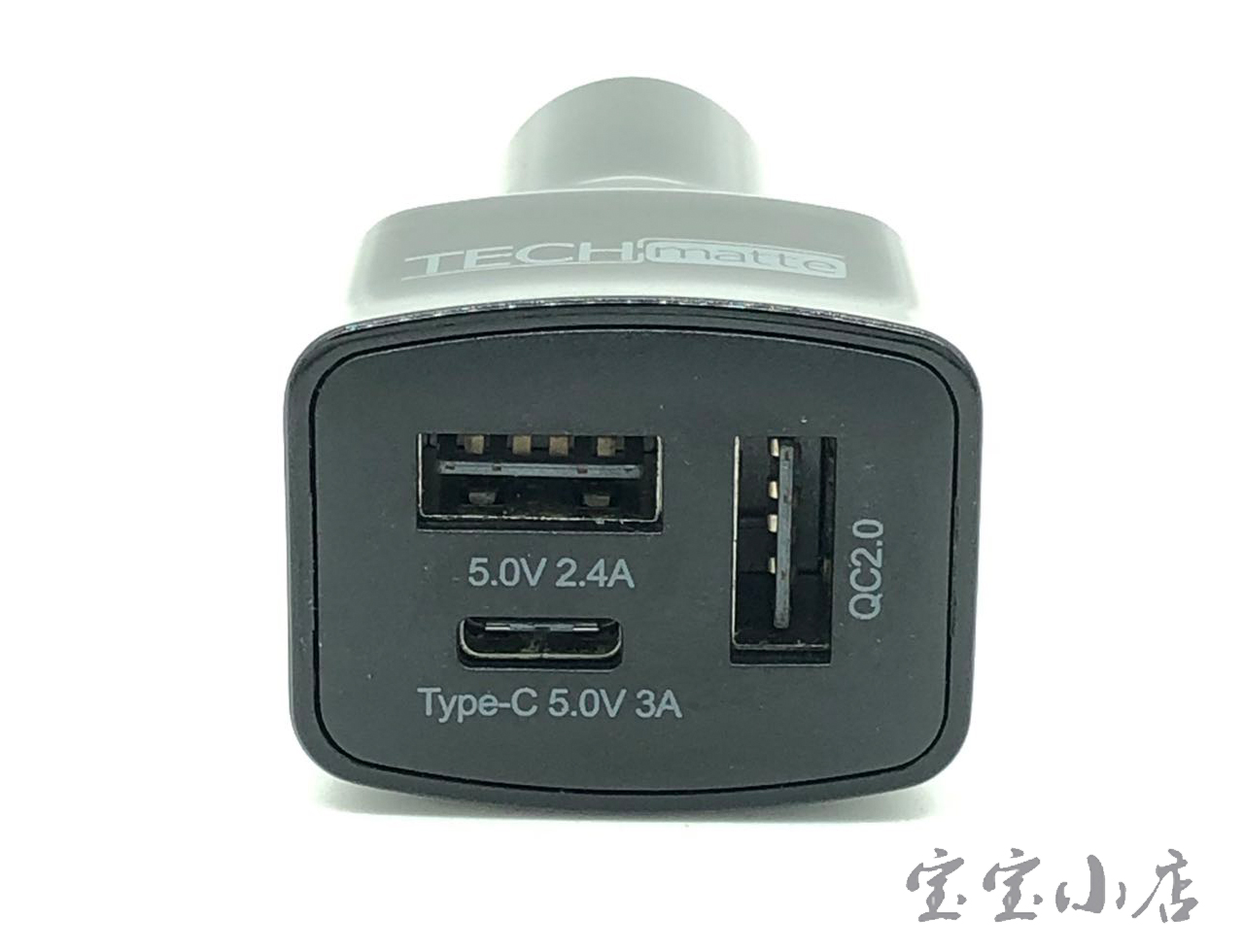

接口错落有序,实际使用并不冲突。一个5V 2.4A, 一个QC2.0快充接口,一个PD 5V 3A的接口,车充设置PD快充头,电流达到3A 目前市面较少!接下来拆解,用溶胶水点在缝隙四周,3分钟左右,可以轻松撬开!

美国TechMatte汽车车载充电器点烟器车充华为苹果iphone PD一拖三 Type c 快充头大功率

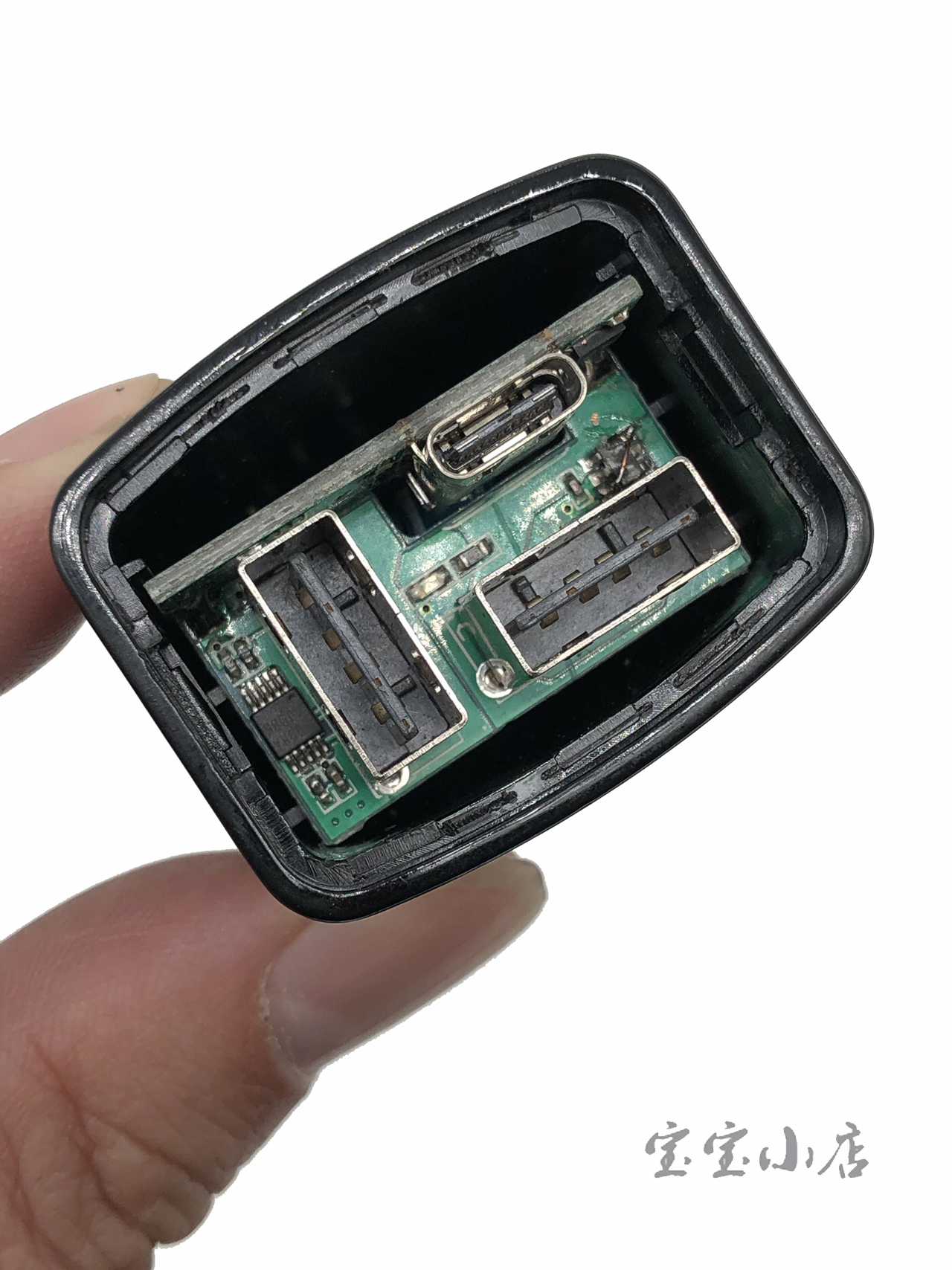

撬开后,看到接口的面板,接口面板指示灯。和过载智能温控IC 。

美国TechMatte汽车车载充电器点烟器车充华为苹果iphone PD一拖三 Type c 快充头大功率

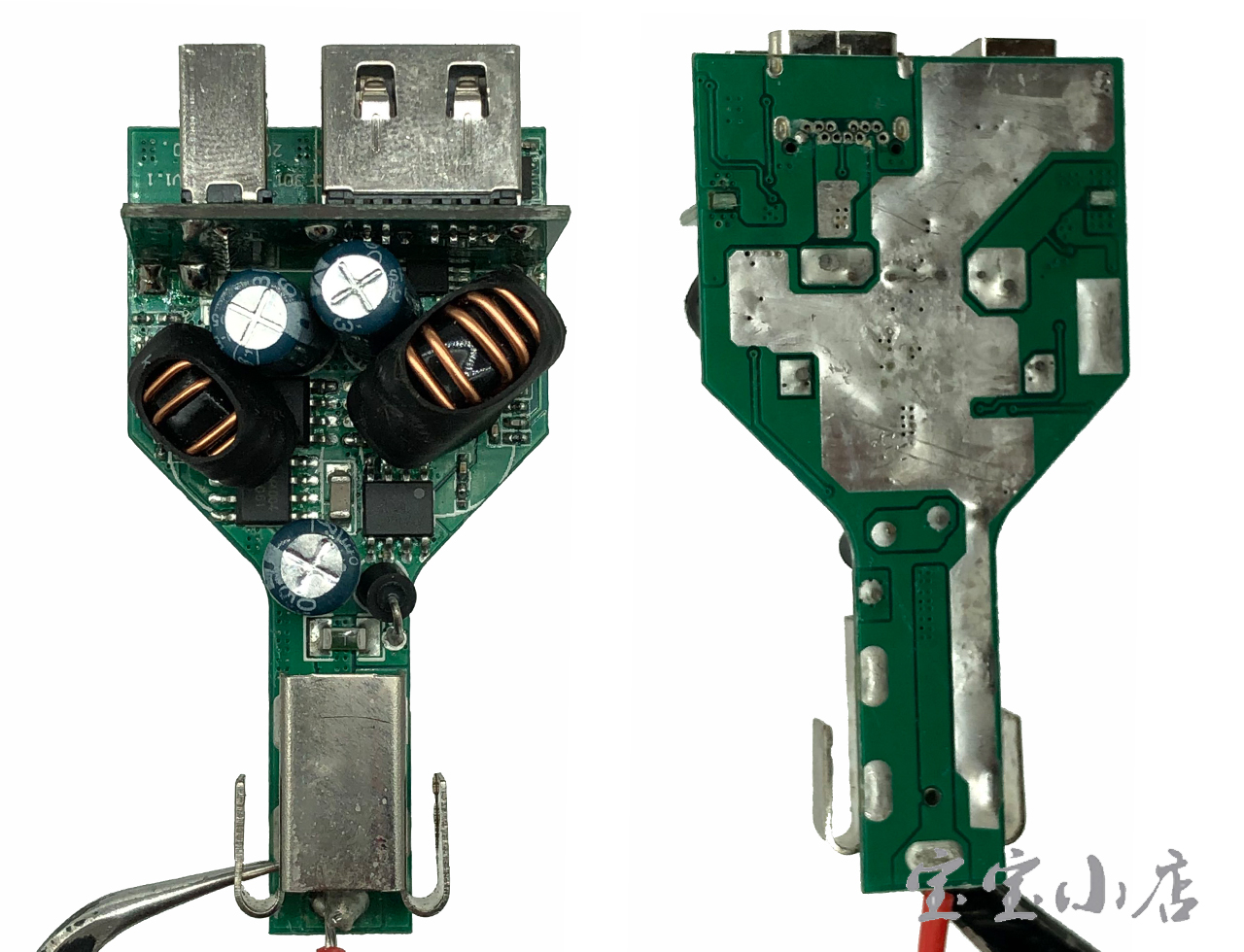

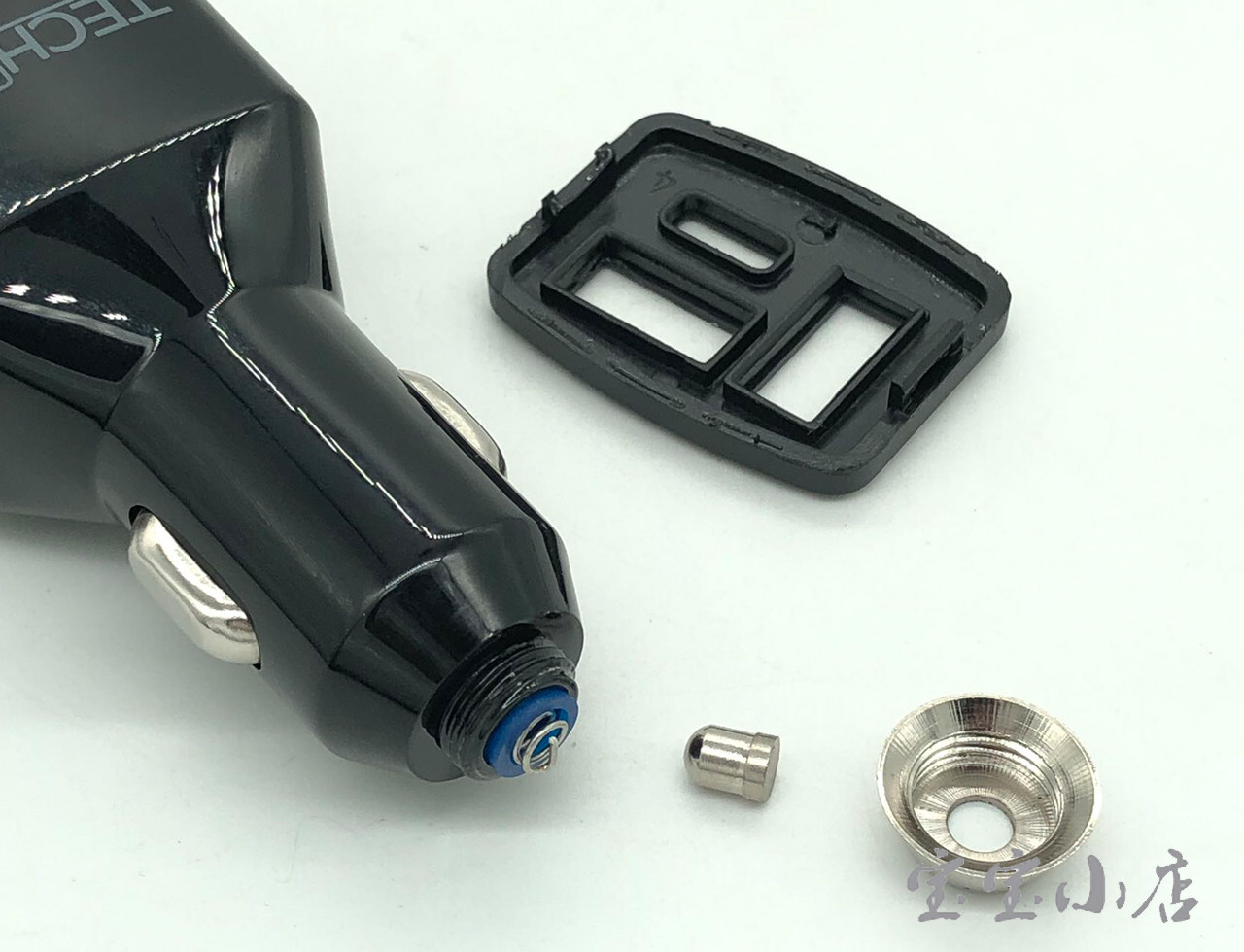

翻过一面,拧掉合金盖子和触点,拉出PCB,内部的正反面如下:

美国TechMatte汽车车载充电器点烟器车充华为苹果iphone PD一拖三 Type c 快充头大功率

如此小的PCB上,集成了3组接口,3对IC,加滤波整流电路,可谓高度集成。

美国TechMatte汽车车载充电器点烟器车充华为苹果iphone PD一拖三 Type c 快充头大功率

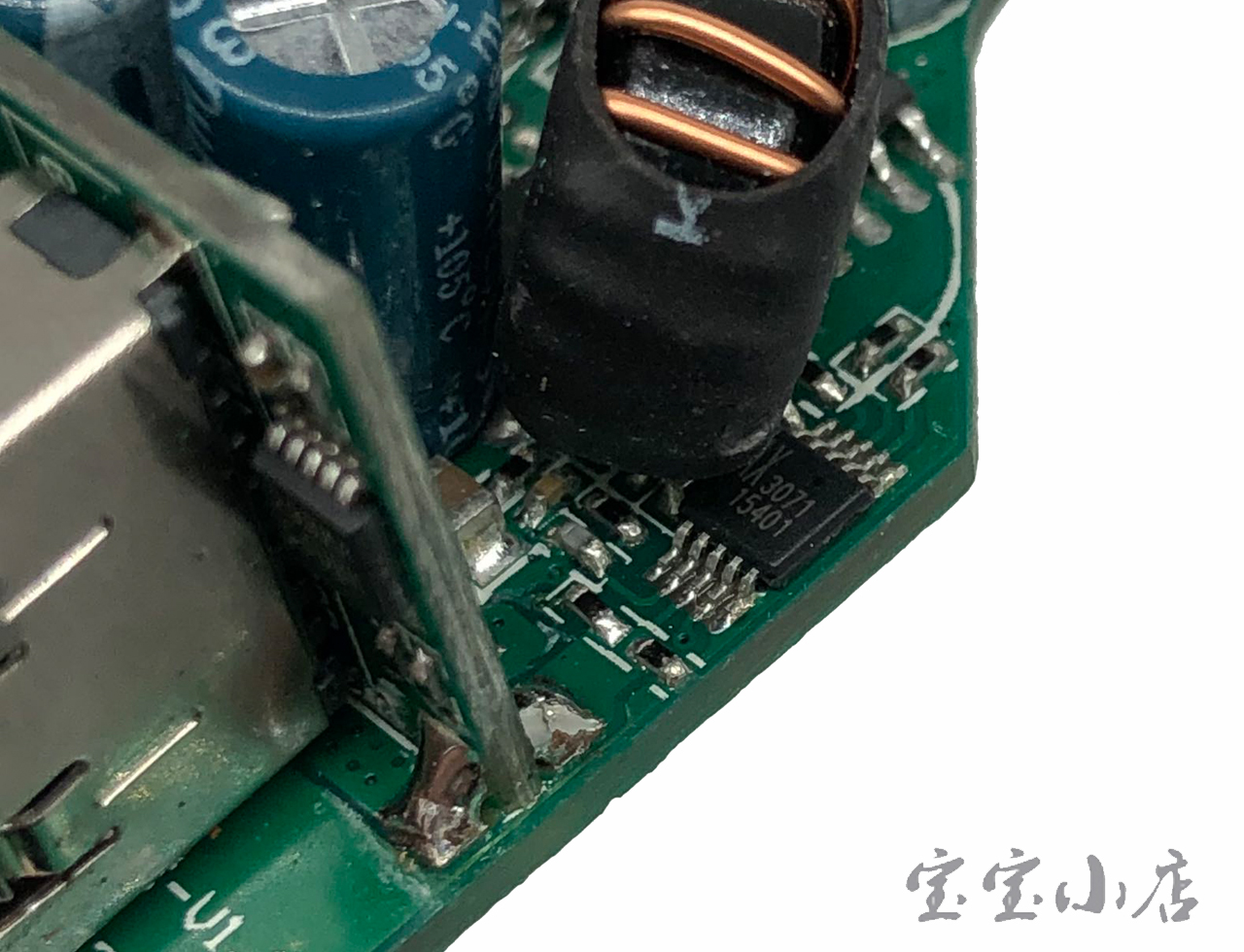

AX3071+AM4006 方案,是目前主流车载充电器采用的设计。

美国TechMatte汽车车载充电器点烟器车充华为苹果iphone PD一拖三 Type c 快充头大功率

因为高度集成的缘故,PCB采用直插叠加焊接方法,焊点饱满粗壮,确保使用过程中的可靠性良好!

美国TechMatte汽车车载充电器点烟器车充华为苹果iphone PD一拖三 Type c 快充头大功率

智能温控和过载保护电路位于板子内侧,因限于电感阻挡,无法拍出型号!

美国TechMatte汽车车载充电器点烟器车充华为苹果iphone PD一拖三 Type c 快充头大功率

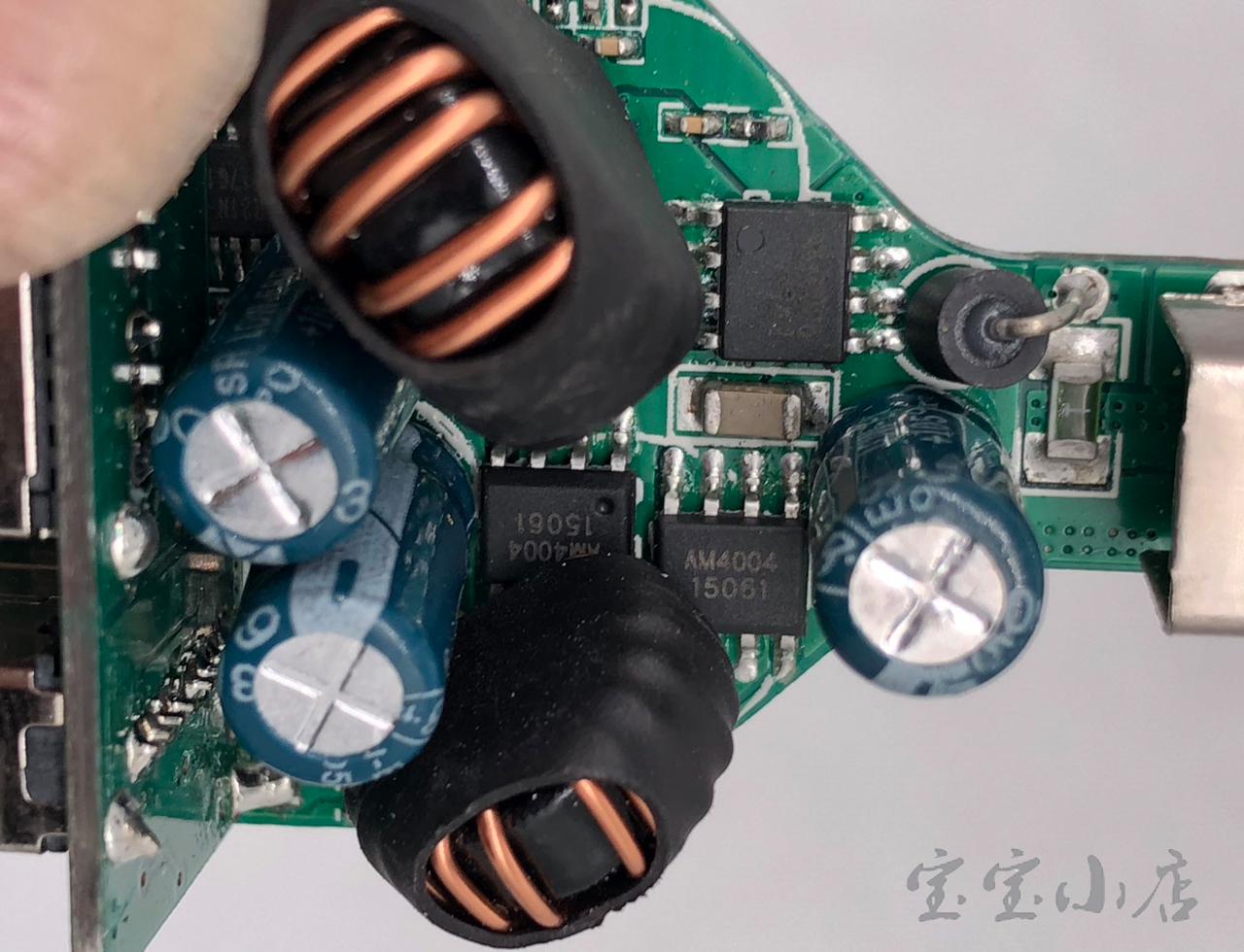

AX3070+AM4004 这组是QC2.0 芯片组合,支持5V 9V 12V 快充QC2.0 。

AX3070采用外置MOS耐压40V同步降压芯片、AM4004耐压45V

可持续提供24W稳定大电流输出

输出:可调2-36V

频率:125K

保护:过压保护、限流保护、过温保护、欠压保护、短路保护

美国TechMatte汽车车载充电器点烟器车充华为苹果iphone PD一拖三 Type c 快充头大功率

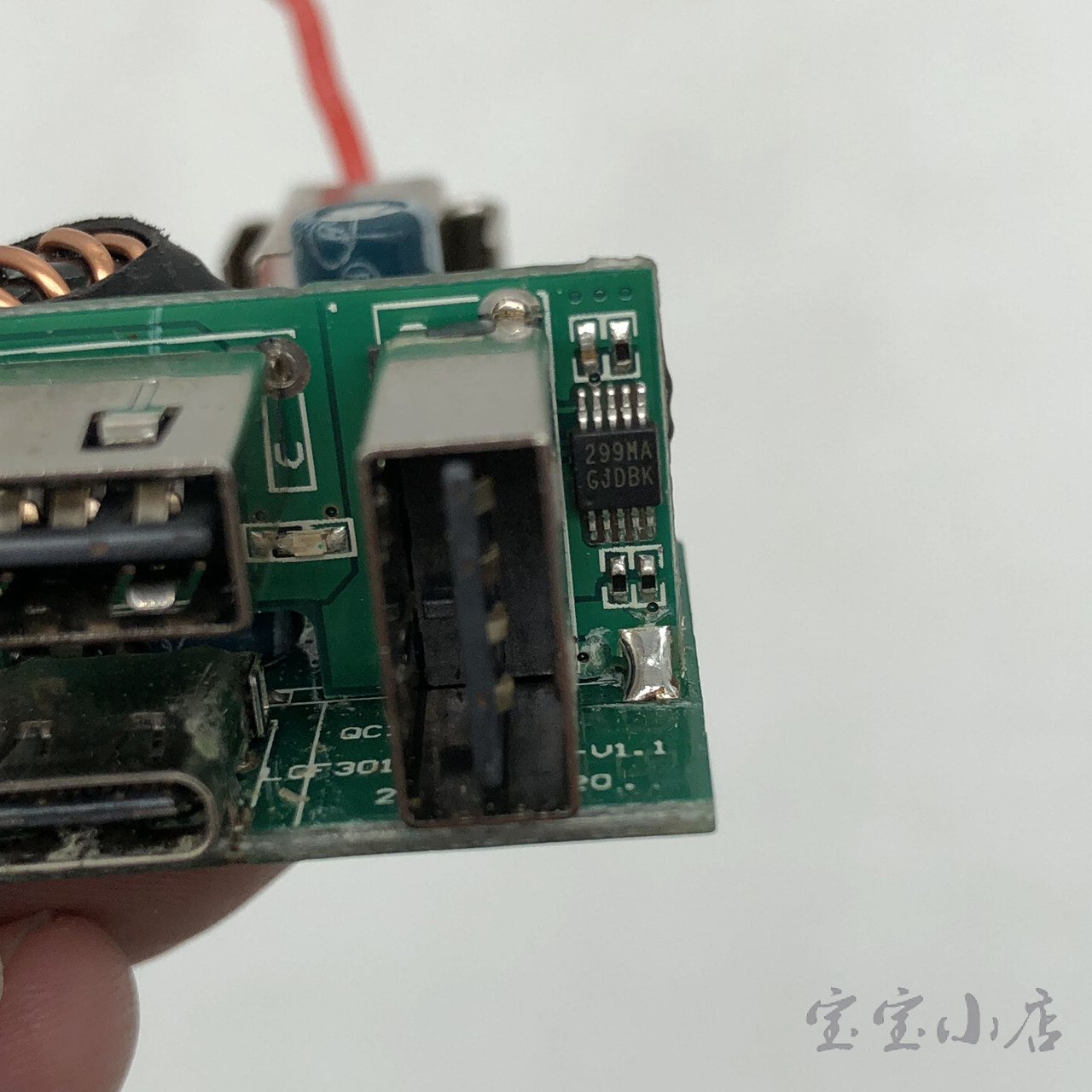

双面10脚IC 299MAGJDBK查不到相关资料,根据位置应该是后部的过载,过压,温控,监测,涓流充电控制IC。在PCB上这里可以清晰看到出厂日期是2018年6月11号生产,支持QC2.0。

美国TechMatte汽车车载充电器点烟器车充华为苹果iphone PD一拖三 Type c 快充头大功率

接口板特写,通电指示灯为蓝色,插上后,有蓝色指示灯透出。金手指很结实粗壮,用料和选材讲究。从下面的线材选择也可见一斑!

美国TechMatte汽车车载充电器点烟器车充华为苹果iphone PD一拖三 Type c 快充头大功率

总之:市面上车充多如牛毛,功能繁多,外观可谓花俏,这款来自美国TechMatte 设计的PD 车充,化繁为简,更多的是用心做工,材质,电路设计可靠性方面,可圈可点,实在是车充中的一股清流!

美国TechMatte汽车车载充电器点烟器车充华为苹果iphone PD一拖三 Type c 快充头大功率

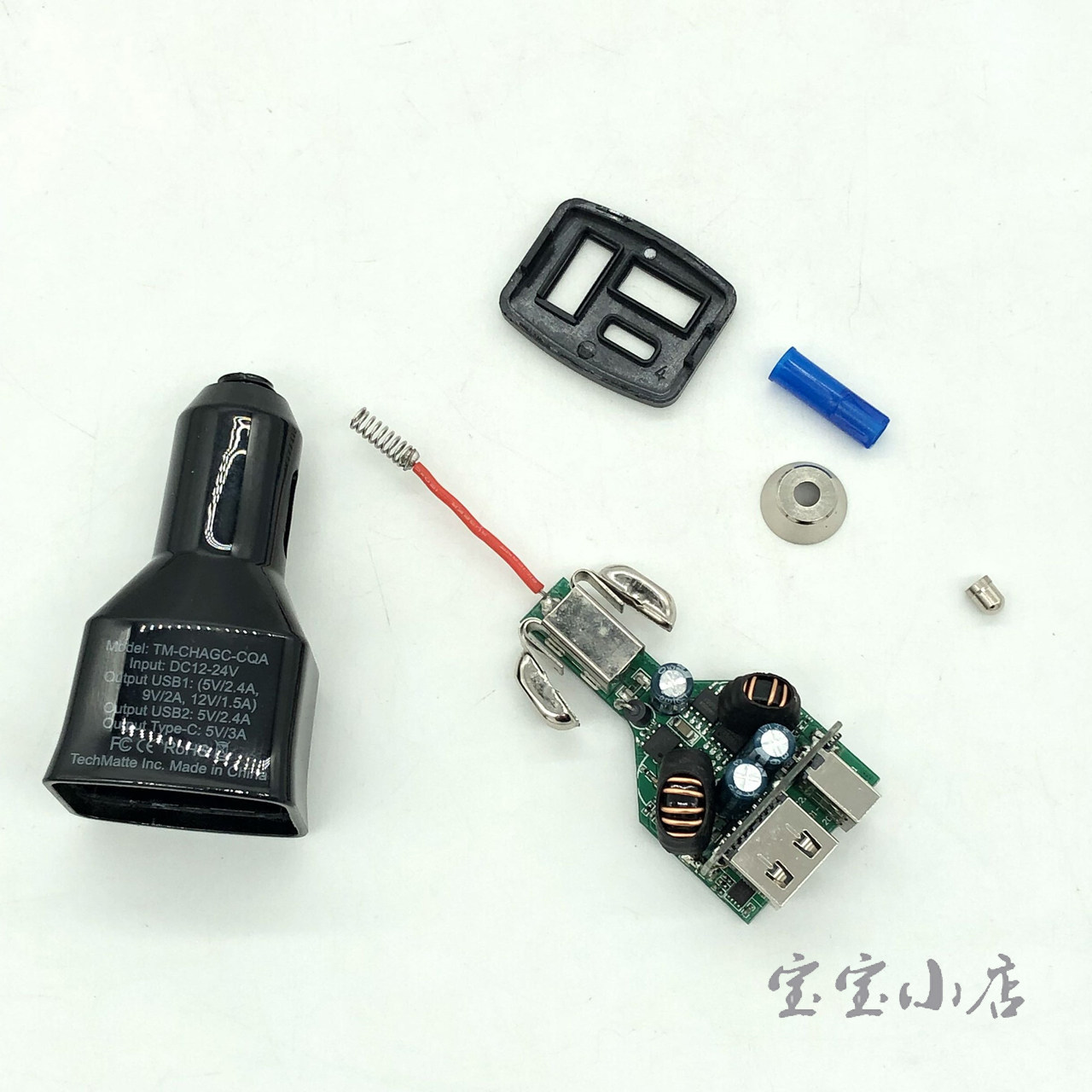

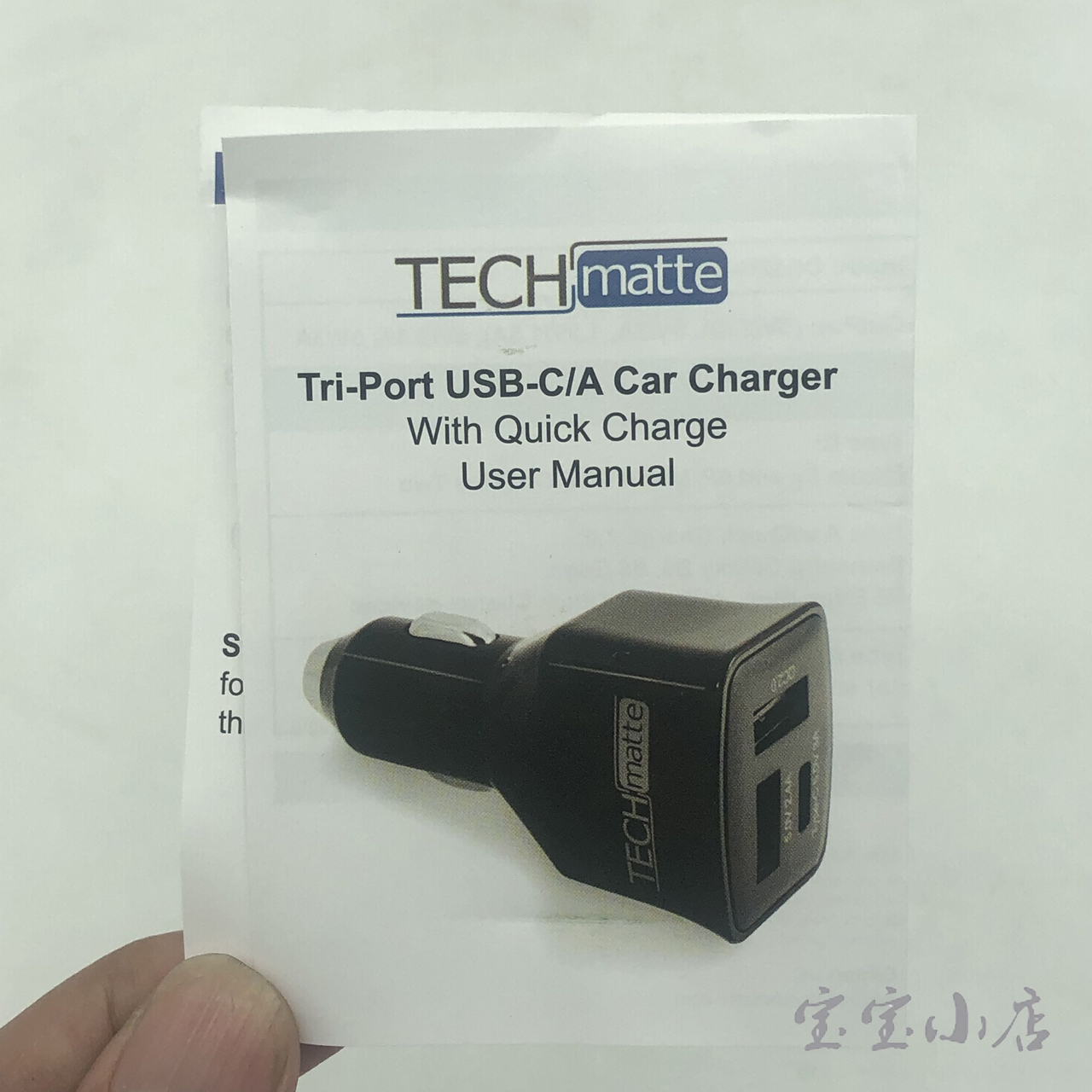

最后,貌似忘记上说明书的图片,补上咔咔!来个拆解大集合,希望能帮到您选择到心仪的车充!

美国TechMatte汽车车载充电器点烟器车充华为苹果iphone PD一拖三 Type c 快充头大功率

在别家都是美图PS的情况下,宝宝坚持用实物拍摄和拆解来展现产品细节,希望能帮助您淘到喜欢的宝贝,因为宝宝多数收的是工厂库存,难免有成色和质量上的差异,如果您遇到了,请您联系宝宝,宝宝马上会给您解决。
