全新00HW424联想ThinkPad Helix Ultrabook Keyboard Slovak 拓展坞 磁吸键盘 底座

¥90.00

0 已售出

全新盒装,可以放心购买!

库存 8 件

SKU: BRMY20190824 分类: 标签:

描述

现货8个,全部是售后全新盒装,FRU:00HW424 2014年11月25号生产,键盘右侧顶部有橡胶盖,内预留触摸笔的空间,左侧有一个拓展USB接口,自带触摸板左右键。产品的尺寸长宽高尺寸:30CM X21.5CM X2CM(最厚处)重量是560g.
全新00HW424联想ThinkPad Helix Ultrabook Keyboard Slovak 拓展坞 磁吸键盘 底座
牛皮硬纸盒包装,包装上有厂家生产日期,联想FRU代码,库存备件编码,符合电气标准,正规售后产品,是什么样的货,一目了然!
全新00HW424联想ThinkPad Helix Ultrabook Keyboard Slovak 拓展坞 磁吸键盘 底座

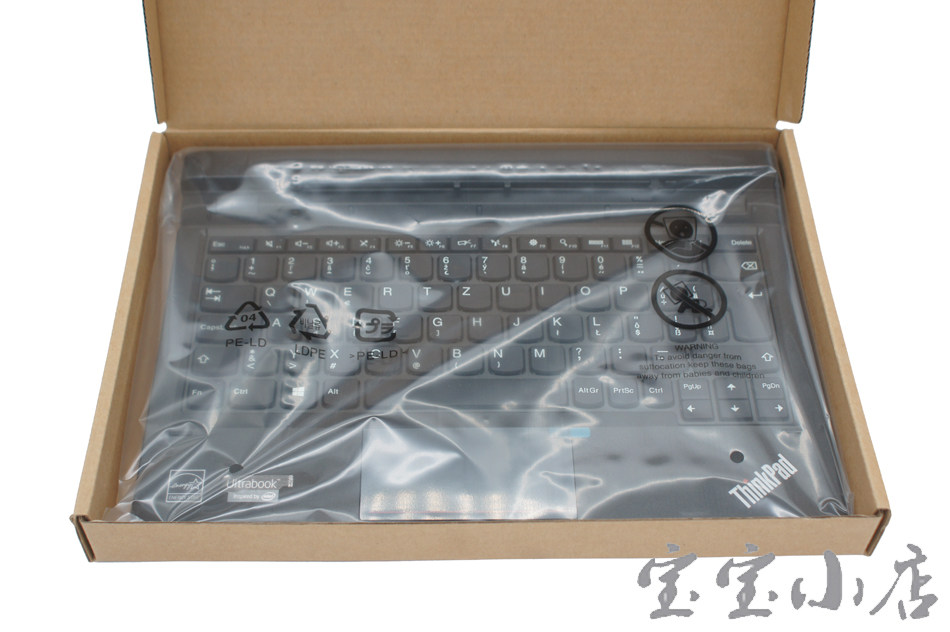

打开包装,有一层环保薄膜包裹防潮。
全新00HW424联想ThinkPad Helix Ultrabook Keyboard Slovak 拓展坞 磁吸键盘 底座

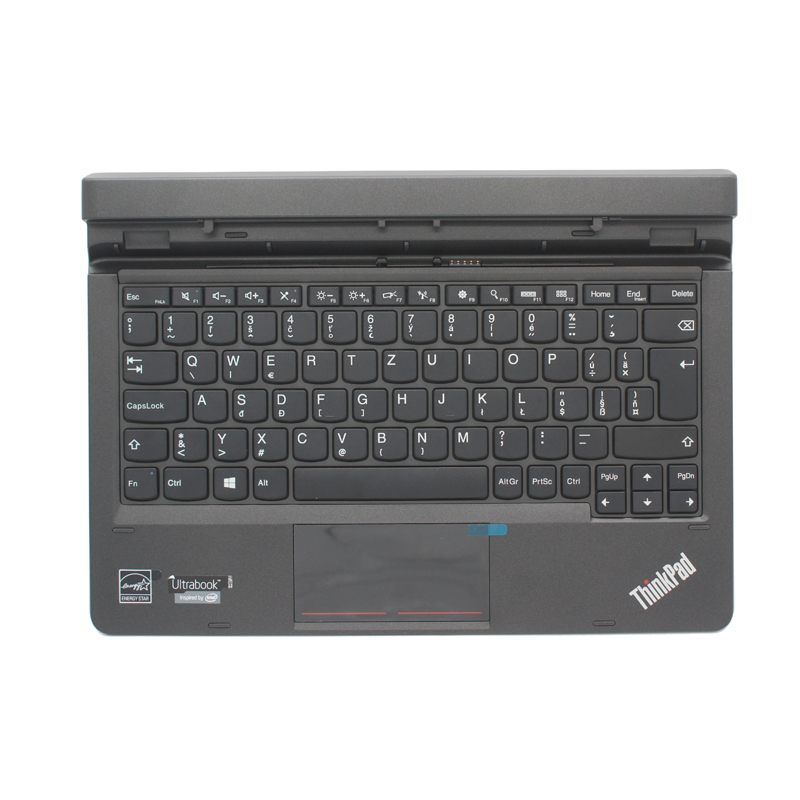

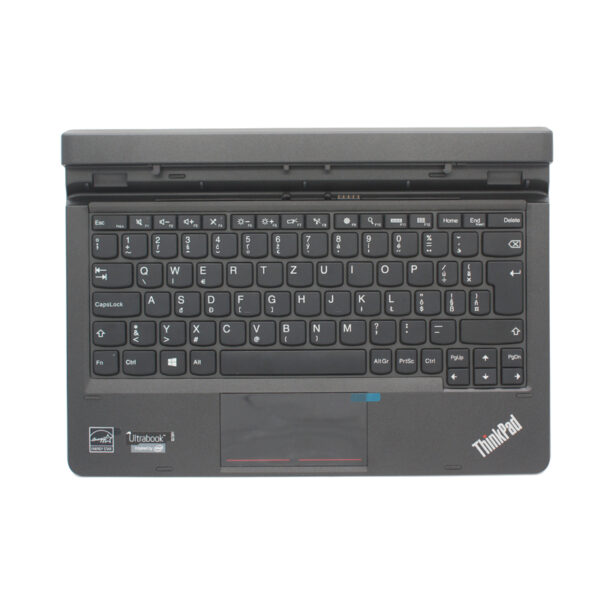

拿出来完整的正面图片,做工和质量,联想ThinkPad 系列一直是行业的标杆。
全新00HW424联想ThinkPad Helix Ultrabook Keyboard Slovak 拓展坞 磁吸键盘 底座

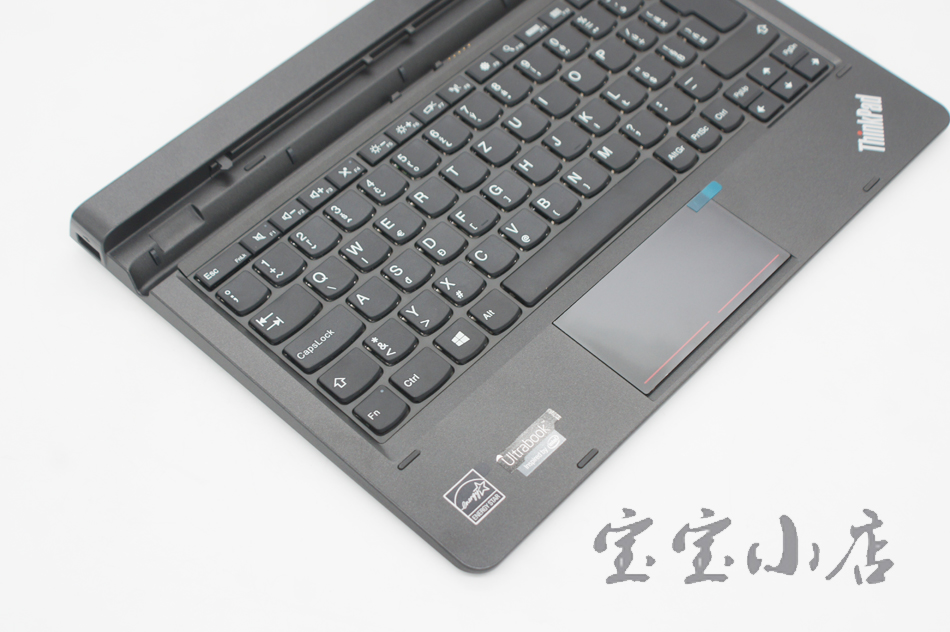

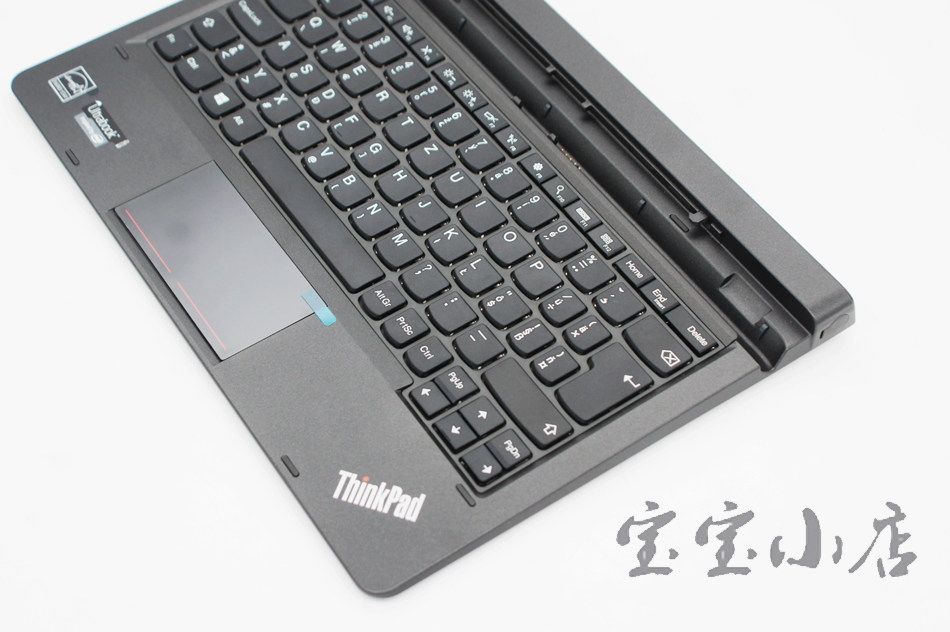

左侧有一个拓展USB接口,触摸左右键隐藏在触摸板鼠标下面,提供了更大的触摸面积,剪刀脚键帽支架,手感回馈力度优异!
全新00HW424联想ThinkPad Helix Ultrabook Keyboard Slovak 拓展坞 磁吸键盘 底座
5针磁吸,即插即用,无需驱动,方便快捷!
全新00HW424联想ThinkPad Helix Ultrabook Keyboard Slovak 拓展坞 磁吸键盘 底座

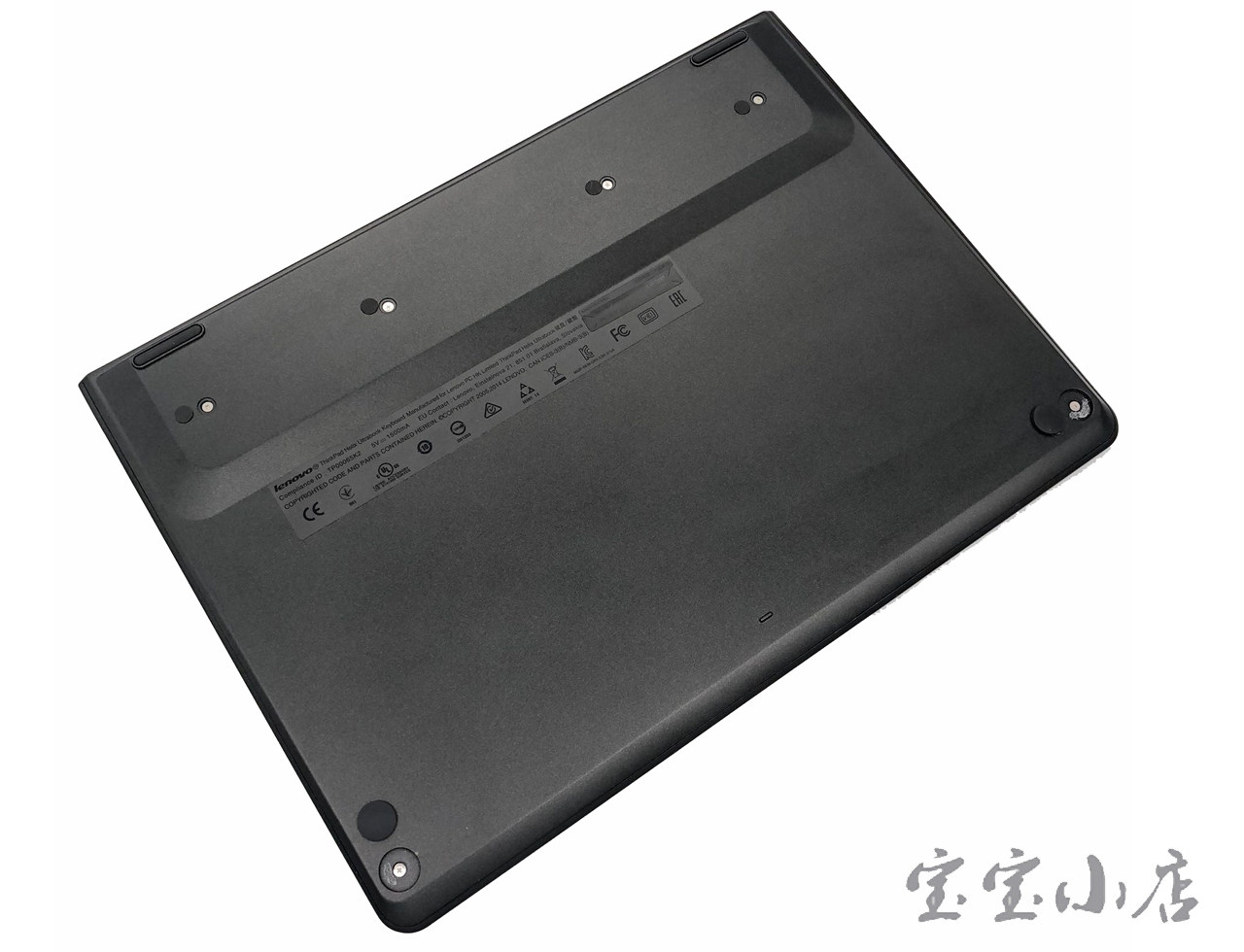

底部四角有防滑垫,即使是光滑的桌面也可以应付自如! 接下来习惯性拆解。
全新00HW424联想ThinkPad Helix Ultrabook Keyboard Slovak 拓展坞 磁吸键盘 底座
习惯性拆解。 倒过来,背面橡胶垫全部挑开,加隐藏在黑色圆点下的螺丝,一个加起来8个。
全新00HW424联想ThinkPad Helix Ultrabook Keyboard Slovak 拓展坞 磁吸键盘 底座
掀开背面盖板图 卸下背板,一块大面积铝板覆盖在键盘底部,这样设计的好处是散热好,增加强度。注意一个细节,键盘并不是黏贴在后面铝板,而是四周各有螺丝固定在外壳上,这成本和工艺远远高于山寨货。
全新00HW424联想ThinkPad Helix Ultrabook Keyboard Slovak 拓展坞 磁吸键盘 底座
卸掉盖板图 拿掉盖板,能看到上侧有一整条PCB线路板,我们继续拆解,看芯片
全新00HW424联想ThinkPad Helix Ultrabook Keyboard Slovak 拓展坞 磁吸键盘 底座
GL850S 区别于GL850G ,前者3.0,后者2.0 。 采用GL850S USB 3.0 HUB Controller Datasheet Revision  主控芯片,区别于GL850G 2.0, 模拟时序对EEPROM(以前用的是AT24C256,现在用的是24LC0281 ) 实际上就是晶振控制IC.
全新00HW424联想ThinkPad Helix Ultrabook Keyboard Slovak 拓展坞 磁吸键盘 底座
触摸鼠标Synaptics IC. 鼠标指向的精准得益于采用了大名鼎鼎的Synaptics T1321B5041 IC, 成本远远高于山寨货。
全新00HW424联想ThinkPad Helix Ultrabook Keyboard Slovak 拓展坞 磁吸键盘 底座
6针触点链接。 键盘通过6针触点和键盘主控小板相连,中间黄铜色是FPC 排线,为增加疲劳强度,特意包裹了一层加强纸,细节考虑很到位。这个6针的接口定义,可以参考我之前的文章。
全新00HW424联想ThinkPad Helix Ultrabook Keyboard Slovak 拓展坞 磁吸键盘 底座
完整拆解集合。 是不是好货,产品质量如何,拆解后一目了然,对于内行的你一看就懂了, 在别家都是美图PS的情况下,宝宝坚持用实物拍摄和拆解来展现产品细节,希望能帮助您淘到喜欢的宝贝,因为宝宝多数收的是工厂库存,难免有成色和质量上的差异,如果您遇到了,请您联系宝宝,宝宝马上回给您解决。
