全新联想Helix Ultrabook 键盘底座 For ThinkPad X1 Helix(Type 20CG, 20CH) Laptop FR FRA FRU 00HW411 4X30G93864 SM10F58161AA

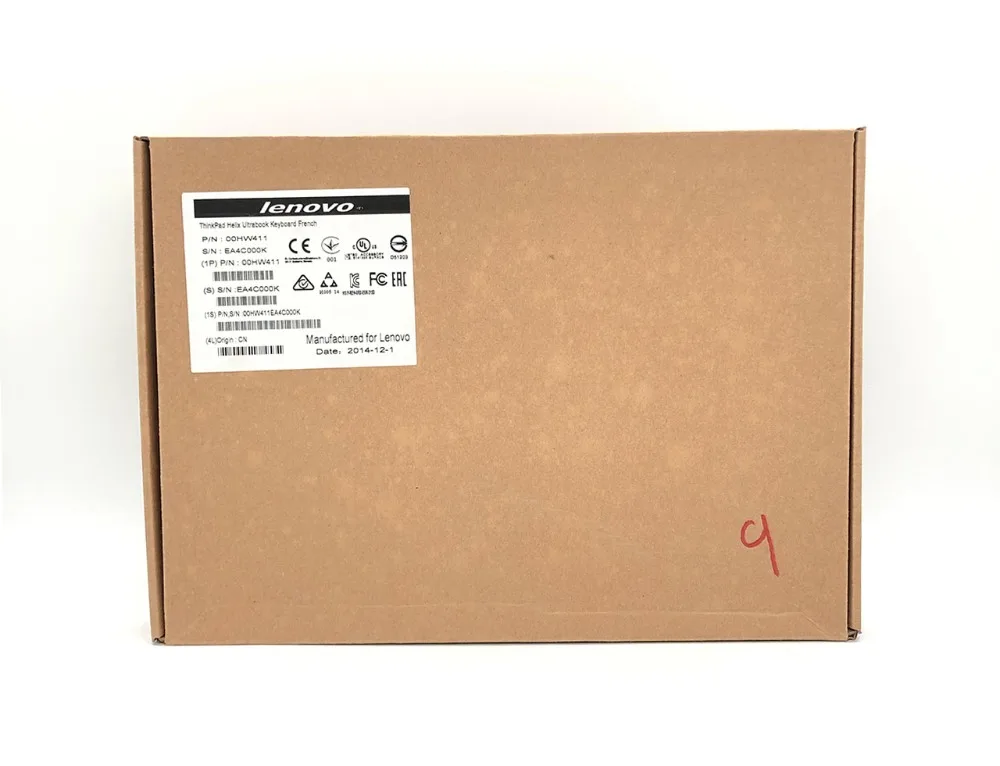

新到货仅只有8件,全新的牛皮纸纸板盒,联想售后零件, 2014年12月1日生产,备件号:FRU 00HW411 4X30G93864,法语版。 产品尺寸:长,宽,高:30CM X21.5CM X2CM,和重量 560克  兼容联想型号: ThinkPad  Helix (20CG,20CH)下拉有详细拆解。

全新联想Helix Ultrabook 键盘底座 For ThinkPad X1 Helix(Type 20CG, 20CH) Laptop FR FRA FRU 00HW411 4X30G93864 SM10F58161AA
全新联想Helix Ultrabook 键盘底座 For ThinkPad X1 Helix(Type 20CG, 20CH) Laptop FR FRA FRU 00HW411 4X30G93864 SM10F58161AA
全新联想Helix Ultrabook 键盘底座 For ThinkPad X1 Helix(Type 20CG, 20CH) Laptop FR FRA FRU 00HW411 4X30G93864 SM10F58161AA

右侧有一个带防尘套的触摸笔插槽插孔(不包括触摸笔)。

全新联想Helix Ultrabook 键盘底座 For ThinkPad X1 Helix(Type 20CG, 20CH) Laptop FR FRA FRU 00HW411 4X30G93864 SM10F58161AA

左侧有一个USB 2.0接口,可用于鼠标,读卡器,数据线等外部设备的外部扩展!

全新联想Helix Ultrabook 键盘底座 For ThinkPad X1 Helix(Type 20CG, 20CH) Laptop FR FRA FRU 00HW411 4X30G93864 SM10F58161AA

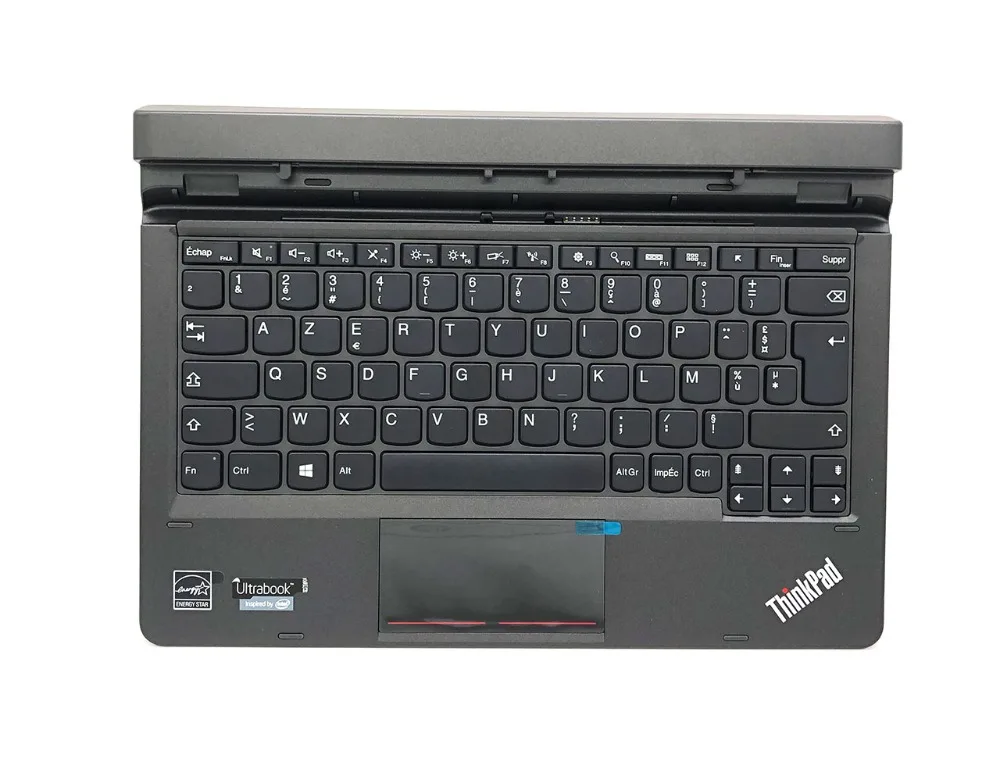

键盘布局为AZERTY布局,中国大陆客户购买,我会帮助调整成:QWERTY 的版本,并不影响正常的输入,标点符号可以用键盘修正贴覆盖,0学习成本。

全新联想Helix Ultrabook 键盘底座 For ThinkPad X1 Helix(Type 20CG, 20CH) Laptop FR FRA FRU 00HW411 4X30G93864 SM10F58161AA

键盘带有鼠标隐藏的左右按钮,可以精确使用且不会漂移

全新联想Helix Ultrabook 键盘底座 For ThinkPad X1 Helix(Type 20CG, 20CH) Laptop FR FRA FRU 00HW411 4X30G93864 SM10F58161AA

背面的底部有4个橡胶垫,通常可以在光滑的桌面上使用,例如大理石,玻璃,瓷砖等!

全新联想Helix Ultrabook 键盘底座 For ThinkPad X1 Helix(Type 20CG, 20CH) Laptop FR FRA FRU 00HW411 4X30G93864 SM10F58161AA

FRU 00HW411 4X30G93864 SM10F58161AA

全新联想Helix Ultrabook 键盘底座 For ThinkPad X1 Helix(Type 20CG, 20CH) Laptop FR FRA FRU 00HW411 4X30G93864 SM10F58161AA

5针触点和带扣位置的特写。

全新联想Helix Ultrabook 键盘底座 For ThinkPad X1 Helix(Type 20CG, 20CH) Laptop FR FRA FRU 00HW411 4X30G93864 SM10F58161AA
习惯拆解。

另一方面,继续进行拆卸,拿起背面的所有橡胶垫,并添加隐藏在黑点下方的螺钉。每个加起来为8。

全新联想Helix Ultrabook 键盘底座 For ThinkPad X1 Helix(Type 20CG, 20CH) Laptop FR FRA FRU 00HW411 4X30G93864 SM10F58161AA
打开后盖图

卸下背板,一块大面积的铝板覆盖键盘的底部。这种设计的优点是散热好,强度高。 注意一个细节。键盘未粘在铝制背面板上,而是通过螺钉固定在外壳上的。

全新联想Helix Ultrabook 键盘底座 For ThinkPad X1 Helix(Type 20CG, 20CH) Laptop FR FRA FRU 00HW411 4X30G93864 SM10F58161AA
取下封面图

拆下盖子,可以看到整个PCB电路板在上侧,我们继续拆卸,看一下芯片

全新联想Helix Ultrabook 键盘底座 For ThinkPad X1 Helix(Type 20CG, 20CH) Laptop FR FRA FRU 00HW411 4X30G93864 SM10F58161AA

采用GL850S USB 2.0 HUB控制器数据表修订版主控制芯片,与GL850G不同。模拟时序为EEPROM(以前使用AT24C256,   现在使用  24LC0281  ),它实际上是晶体振荡器控制IC。

全新联想Helix Ultrabook 键盘底座 For ThinkPad X1 Helix(Type 20CG, 20CH) Laptop FR FRA FRU 00HW411 4X30G93864 SM10F58161AA
触摸鼠标Synaptics IC。

鼠标指向的精度归因于著名的Synaptics T1321B5041 IC的使用,该IC比假冒商品贵得多。

全新联想Helix Ultrabook 键盘底座 For ThinkPad X1 Helix(Type 20CG, 20CH) Laptop FR FRA FRU 00HW411 4X30G93864 SM10F58161AA
6针触点链接。

键盘通过5针触点连接到键盘主控制面板。中间的黄铜色是FPC电缆。为了增加疲劳强度,专门包裹了一层增强纸,并考虑了细节。 定义了该  连接的5针  端口,您可以参考我以前的文章。

全新联想Helix Ultrabook 键盘底座 For ThinkPad X1 Helix(Type 20CG, 20CH) Laptop FR FRA FRU 00HW411 4X30G93864 SM10F58161AA
完成拆卸集合。

是不是好货,产品质量如何,拆解后一目了然,对于内行的你一看就懂了,
在别家都是美图PS的情况下,宝宝坚持用实物拍摄和拆解来展现产品细节,希望能帮助您淘到喜欢的宝贝,因为宝宝多数收的是工厂库存,难免有成色和质量上的差异,如果您遇到了,请您联系宝宝,宝宝马上回给您解决。
