闲来无事,拆解一个HP ENVY Note 8 Keyboard Folio 833736无线键盘,看下内部做工,也可以方便已经购买了这个蓝牙键盘的朋友,更清晰了解键盘内部结构,使用和维护注意事项,经过拆解,确定了以下几个关键信息,

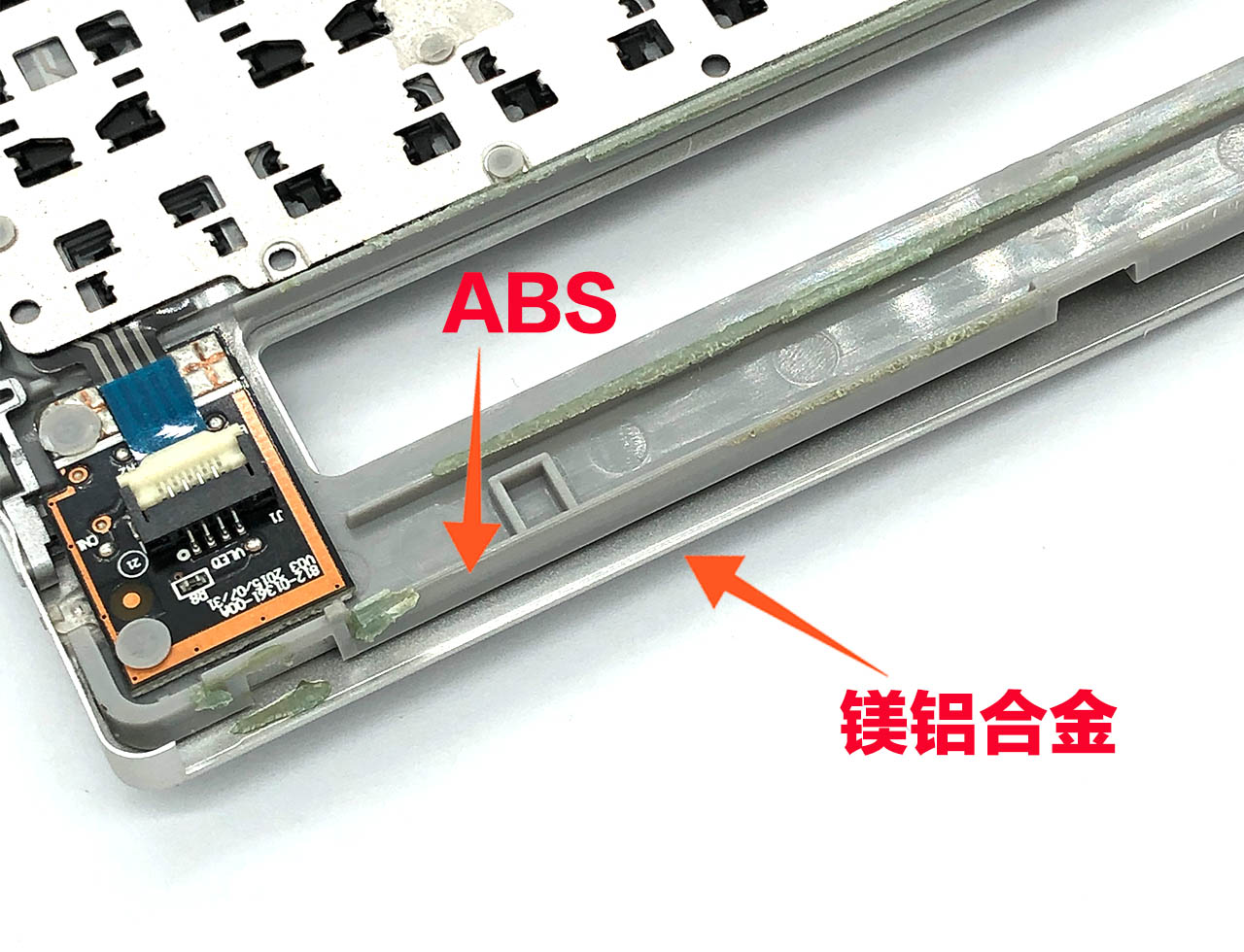

第一,材质是PC+ABS+镁铝合金。

第二,采用的是美国博通BCM20730蓝牙3.0方案,ESMT台湾晶豪EMC5040充电主控IC,Synaprics新思触控T1321B,

第三,内置锂电池是香港高能科技有限公司SpringPower Technology 生产, Model:352650 360mah 3.7v 1.332wh /388wh/L,

第四,生产日期是2015年7月31号,下拉有详细拆解过程。

拆解教程HP ENVY Note 8 Keyboard Folio 833736无线键盘 博通蓝牙3.0 BCM20730 电源管理ESMT TMC5040

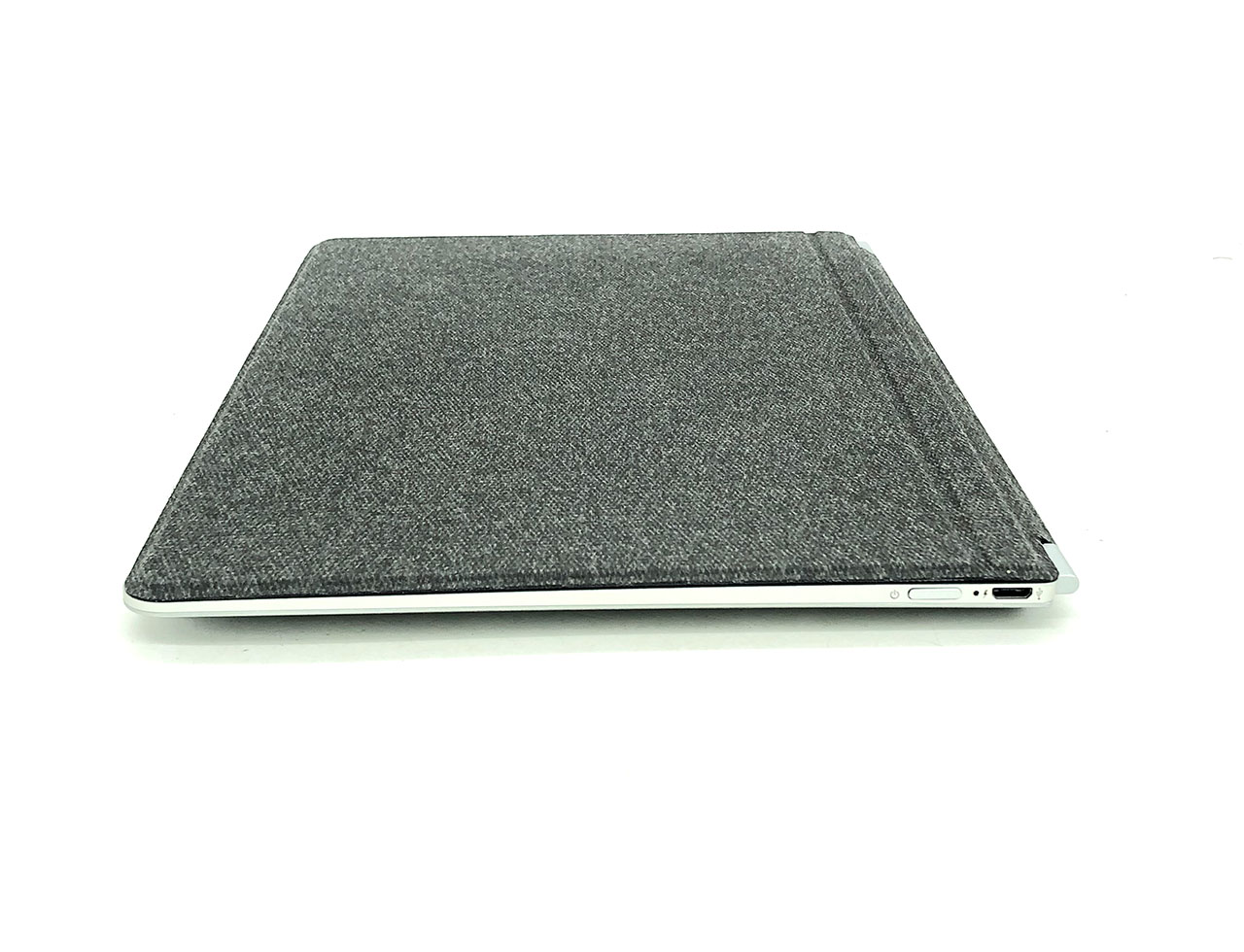

详细的开箱过程,请您参考本站之前文章,这里不费过多笔墨。

拆解教程HP ENVY Note 8 Keyboard Folio 833736无线键盘 博通蓝牙3.0 BCM20730 电源管理ESMT TMC5040

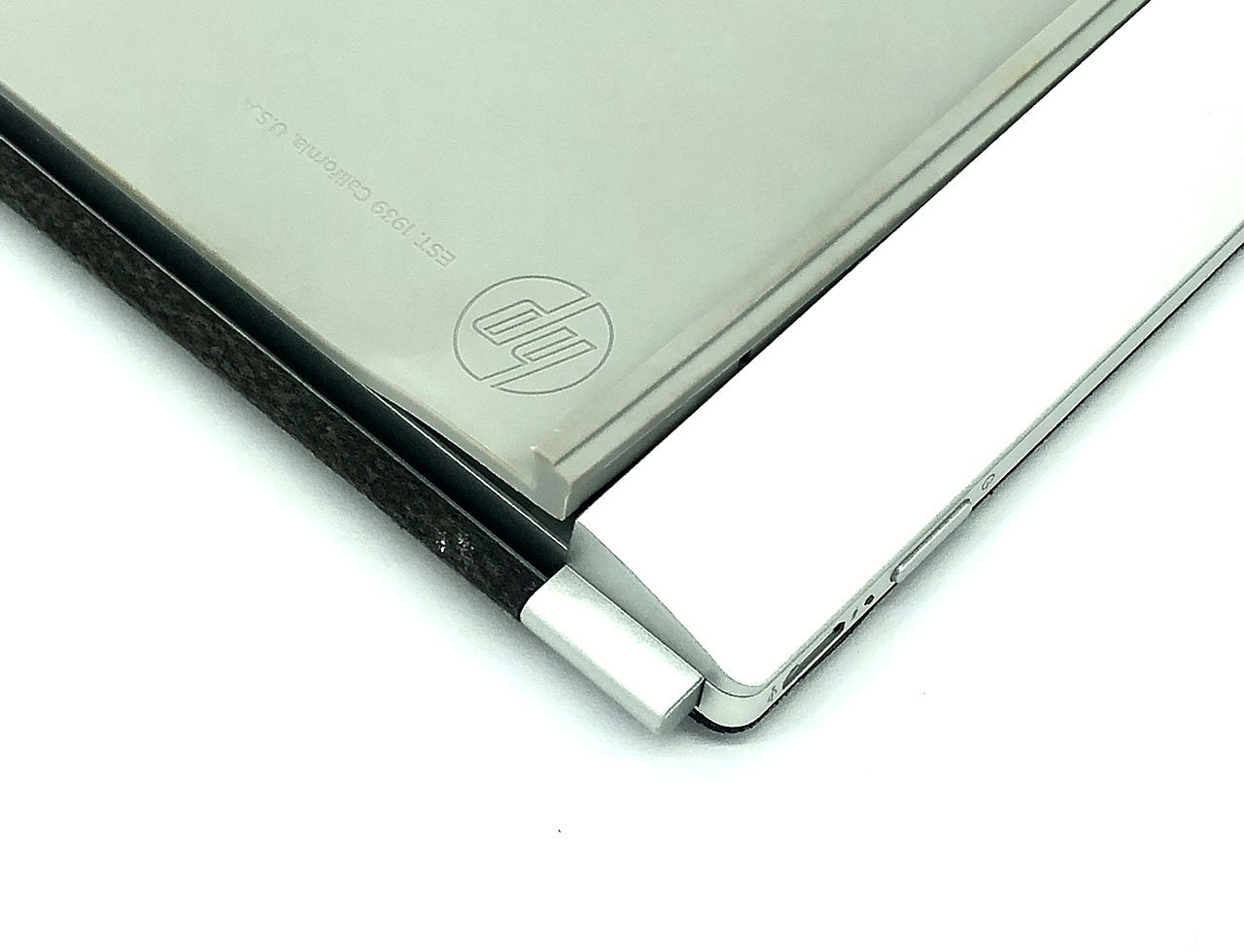

翻来覆去,没有找到螺丝固定的地方,按照以往的拆解经验,多数在橡胶垫下面,翻过来入手暴力拆解。

拆解教程HP ENVY Note 8 Keyboard Folio 833736无线键盘 博通蓝牙3.0 BCM20730 电源管理ESMT TMC5040

用撬棒能撕拉一条口子,看到内部是胶水粘贴,直接撕掉橡胶贴片,

拆解教程HP ENVY Note 8 Keyboard Folio 833736无线键盘 博通蓝牙3.0 BCM20730 电源管理ESMT TMC5040

仍然没有看到螺丝,露出一整快金属板,估计螺丝固定孔在下面,继续暴力破拆。

拆解教程HP ENVY Note 8 Keyboard Folio 833736无线键盘 博通蓝牙3.0 BCM20730 电源管理ESMT TMC5040

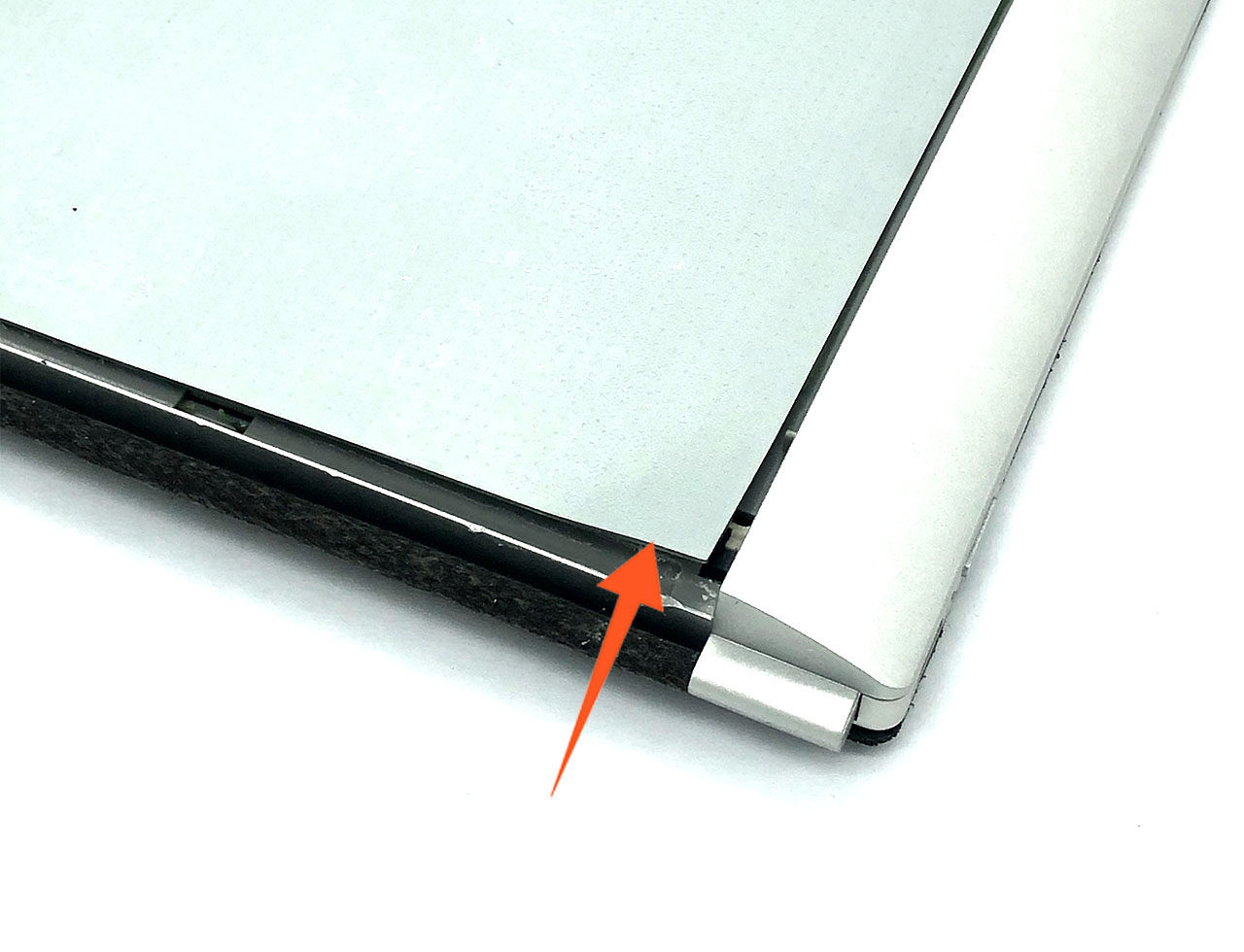

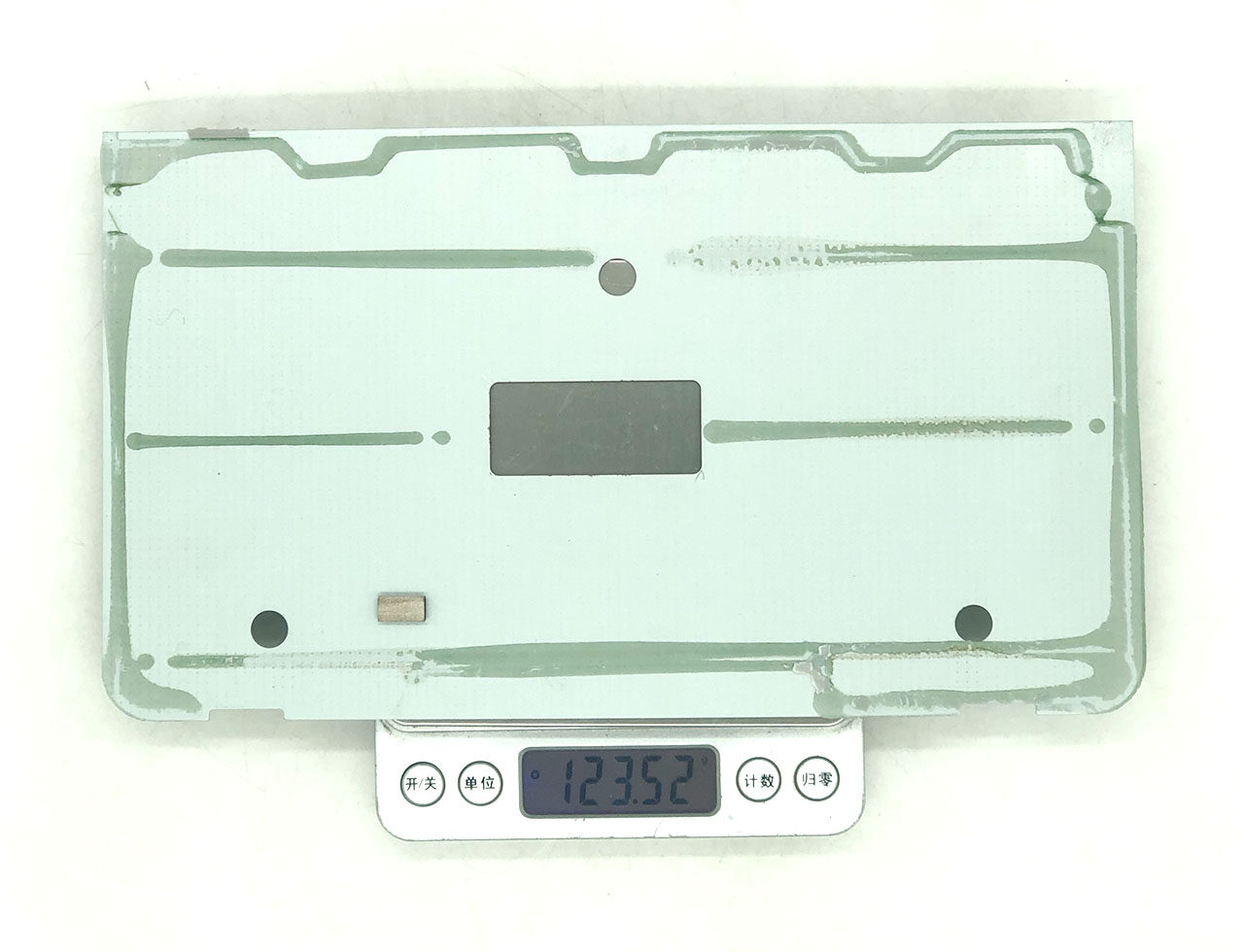

红色箭头位置,撬棒继续,撕拉下拉,一整块金属铁板,重量高达123.52g。一直没搞明白,贴这么个东西是干嘛?增加份量?散热?求解!

拆解教程HP ENVY Note 8 Keyboard Folio 833736无线键盘 博通蓝牙3.0 BCM20730 电源管理ESMT TMC5040

键盘总重量528g。乖乖,这个金属板占了五分之一重量。

拆解教程HP ENVY Note 8 Keyboard Folio 833736无线键盘 博通蓝牙3.0 BCM20730 电源管理ESMT TMC5040

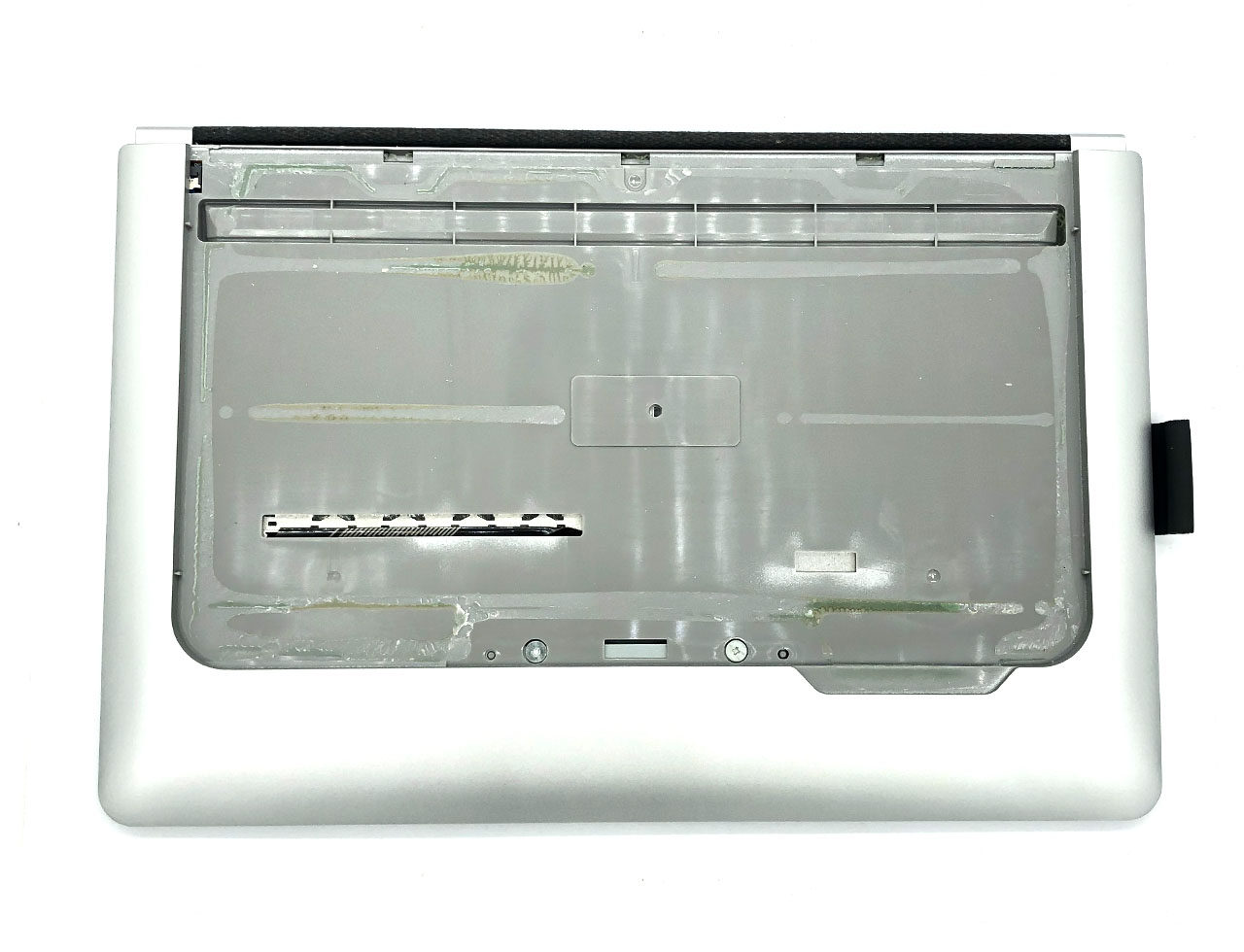

撕掉金属板后,如图:

拆解教程HP ENVY Note 8 Keyboard Folio 833736无线键盘 博通蓝牙3.0 BCM20730 电源管理ESMT TMC5040

终于露出2个螺丝,注意,如果这2个螺丝不拆,键盘和底部盖板无法拆开。

拆解教程HP ENVY Note 8 Keyboard Folio 833736无线键盘 博通蓝牙3.0 BCM20730 电源管理ESMT TMC5040

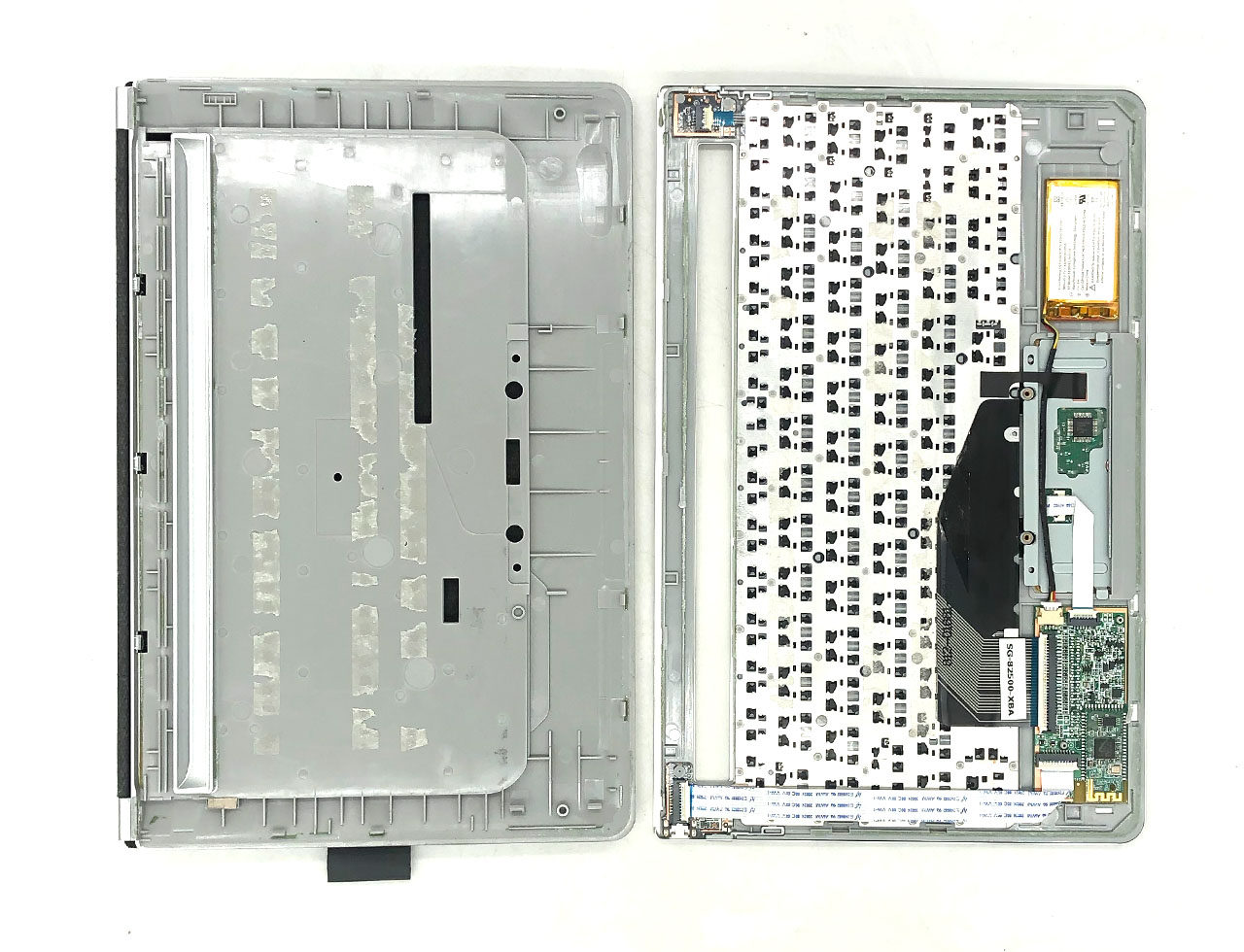

用撬棒分离盖板和底座部分,左边是底板,右侧是键盘和PCB部分。

拆解教程HP ENVY Note 8 Keyboard Folio 833736无线键盘 博通蓝牙3.0 BCM20730 电源管理ESMT TMC5040

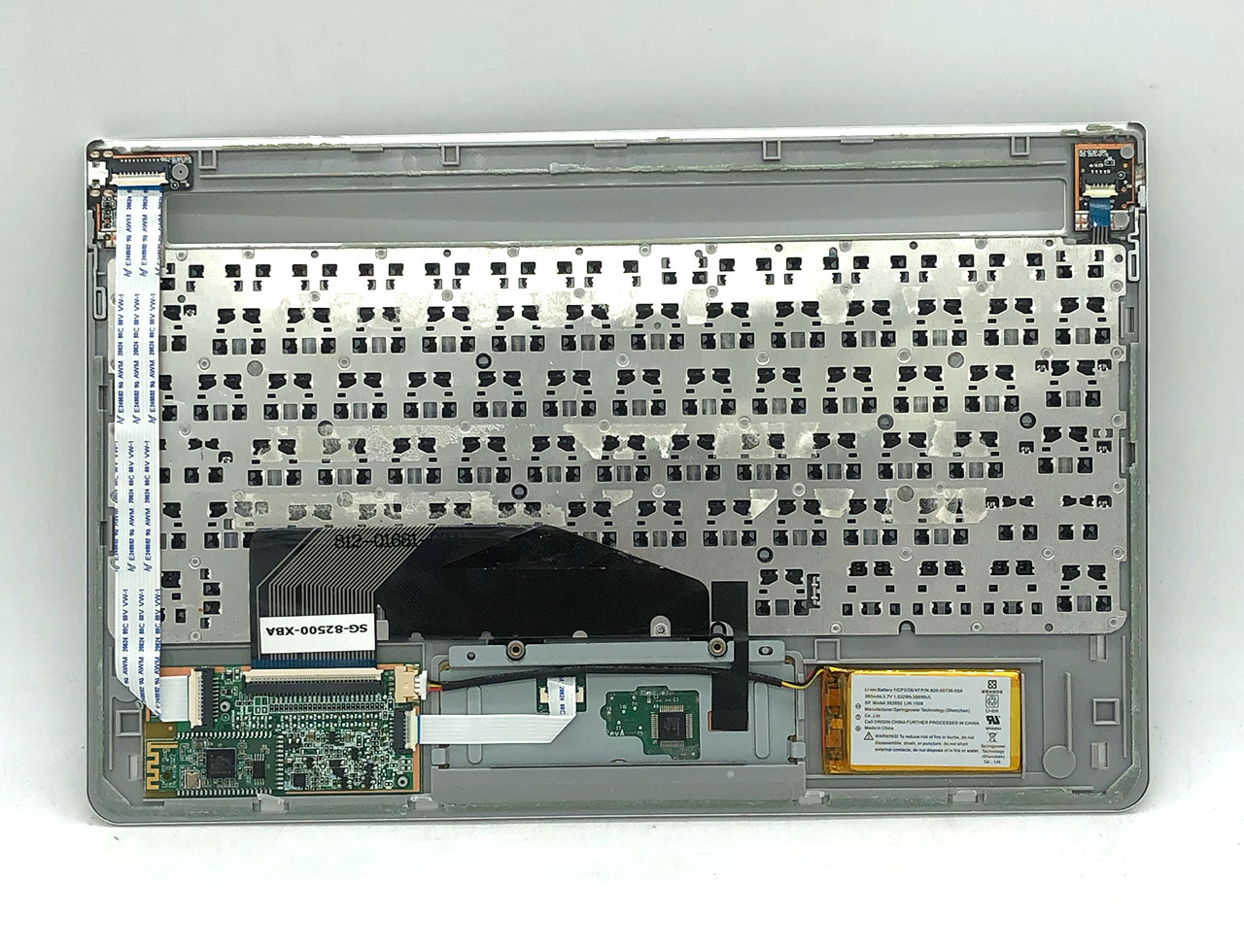

重点在这里,首先来看蓝牙主控IC.

拆解教程HP ENVY Note 8 Keyboard Folio 833736无线键盘 博通蓝牙3.0 BCM20730 电源管理ESMT TMC5040

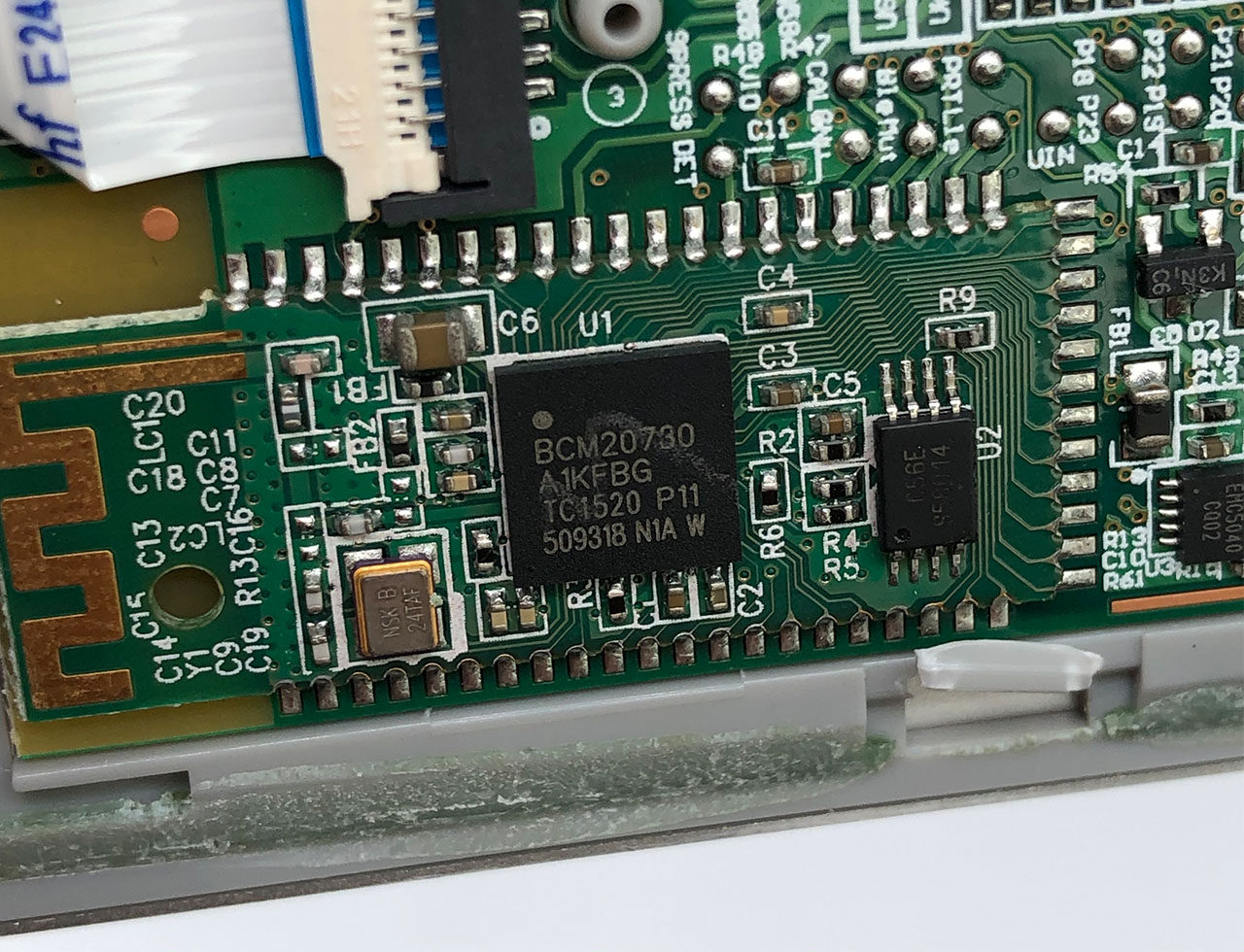

美国博通BCM20730蓝牙3.0方案,图片红色箭头指向位置。BroADCom(博通)蓝牙3.0单芯片解决方案Broadcom BCM20730。该解决方案能使PC外设和3D眼镜具有先进的无线互连能力,而且与同类解决方案相比,价格更有竞争力,电池寿命也更长。新的Broadcom BCM20730蓝牙收发器集成了键盘、鼠标、遥控器和3D眼镜中常见的关键电子组件,能使无线产品价格更加适中,并丰富和提升PC、笔记本电脑、上网本、数字电视机、机顶盒、蓝牙播放器以及种类不断增加的消费电子产品的使用体验。

拆解教程HP ENVY Note 8 Keyboard Folio 833736无线键盘 博通蓝牙3.0 BCM20730 电源管理ESMT TMC5040

• 新的BCM20730蓝牙芯片具有以下特点:

       o 片上内置了对常见的键盘和鼠标接口的支持,因此无需外部处理器,从而降低了无线外设产品的总体材料成本。

       o 集成了可编程键扫描矩阵接口,支持8 x 20键扫描矩阵,因此就键盘和鼠标产品而言,省去了其他方案所需的外部组件。

       o 内置了面向3D眼镜的快门控制功能,可实现先进的、通过蓝牙(提供比红外技术更可靠的连接,红外技术目前在这类应用中占主导地位)与3D电视机进行信号同步的主动快门式眼镜。

       o 具有卓越的接收器灵敏度,最大限度地延长和扩大蓝牙外设的连接距离和覆盖范围。

       o 具有与蓝牙3.0的兼容性,提供增强的单点传播无连接传输模式(UCD)下的功率控制功能,可降低功耗、延长电池寿命。

电池充电控制 ——ESMT台湾晶豪EMC5040主控IC ,这个有兴趣的朋友可以百度一下相关参数。

拆解教程HP ENVY Note 8 Keyboard Folio 833736无线键盘 博通蓝牙3.0 BCM20730 电源管理ESMT TMC5040

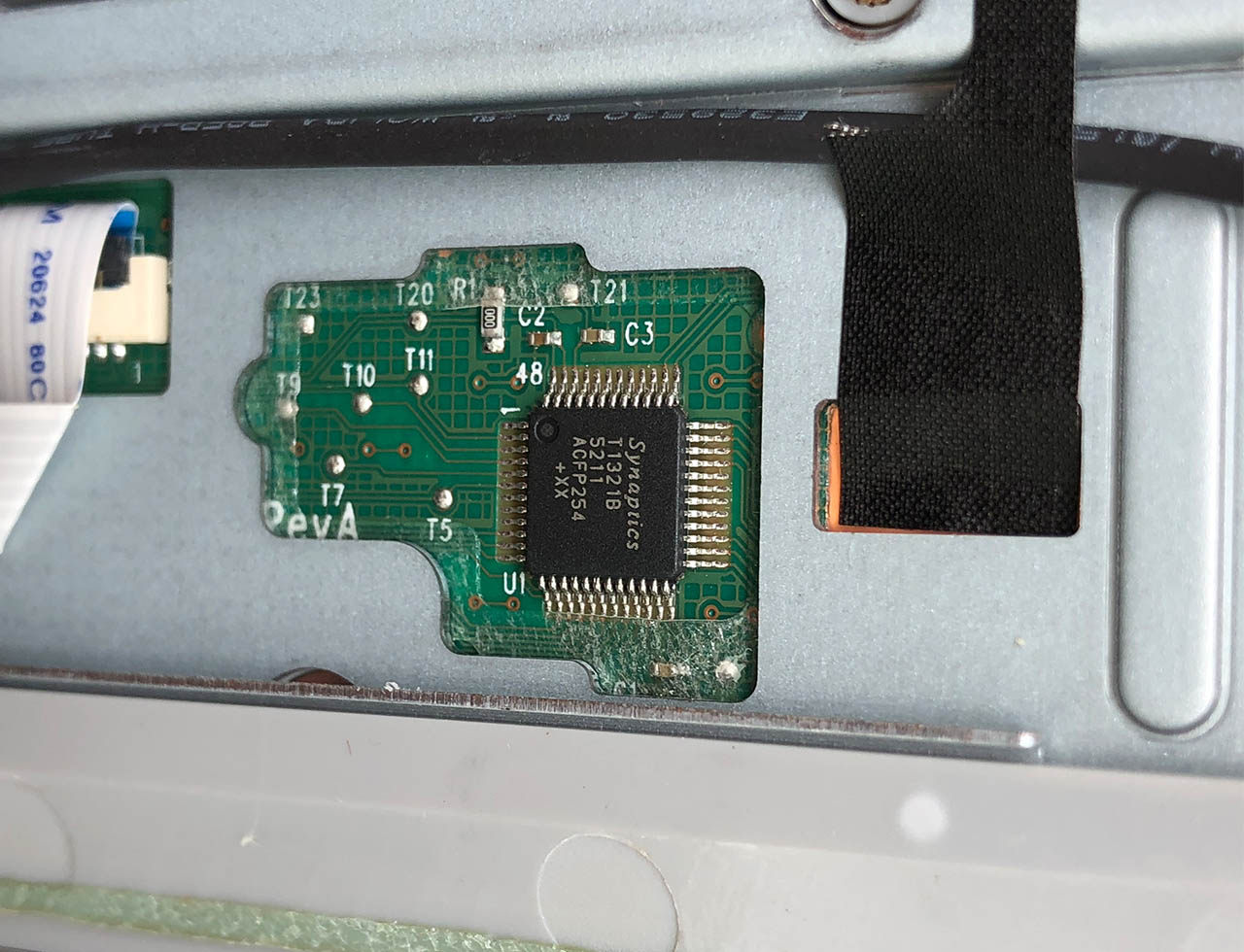

Synaprics新思触控T1321B, 也是业内标杆,实测因为受制于面积和尺寸,使用中规中矩,谈不上优秀,这样的尺寸也设计了触摸鼠标,聊胜于无吧!

拆解教程HP ENVY Note 8 Keyboard Folio 833736无线键盘 博通蓝牙3.0 BCM20730 电源管理ESMT TMC5040

内置锂电池是香港高能科技有限公司SpringPower Technology 生产, Model:352650 360mah 3.7v 1.332wh /388wh/L, 大家可以百度一下,这里就不吹了,有要爆的感觉!

拆解教程HP ENVY Note 8 Keyboard Folio 833736无线键盘 博通蓝牙3.0 BCM20730 电源管理ESMT TMC5040

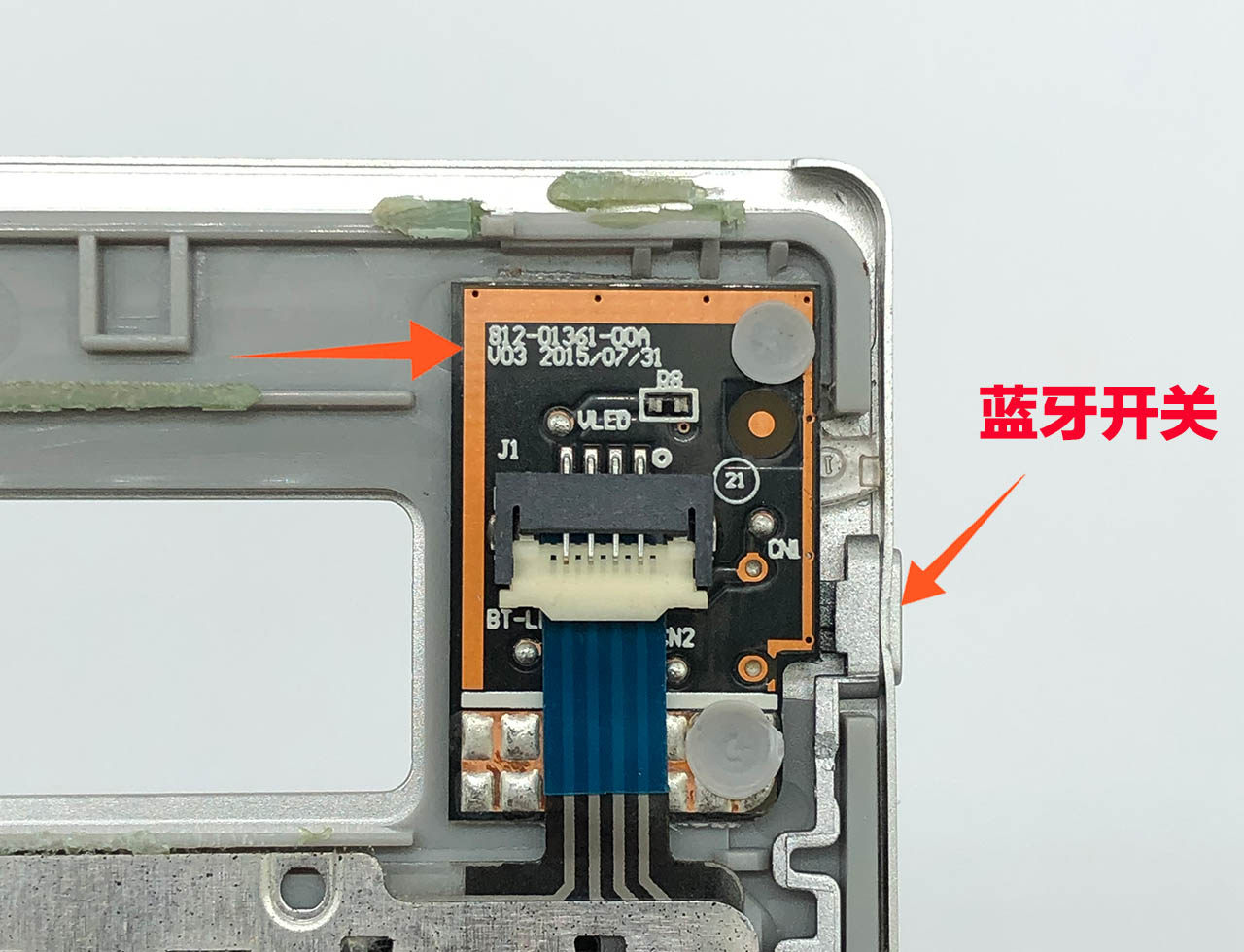

生产日期这里可以清晰看到是2015年7月31号,从惯例来看,生产早于发布,一般滞后半年,看来产品是2016年左右发布上市的。

拆解教程HP ENVY Note 8 Keyboard Folio 833736无线键盘 博通蓝牙3.0 BCM20730 电源管理ESMT TMC5040

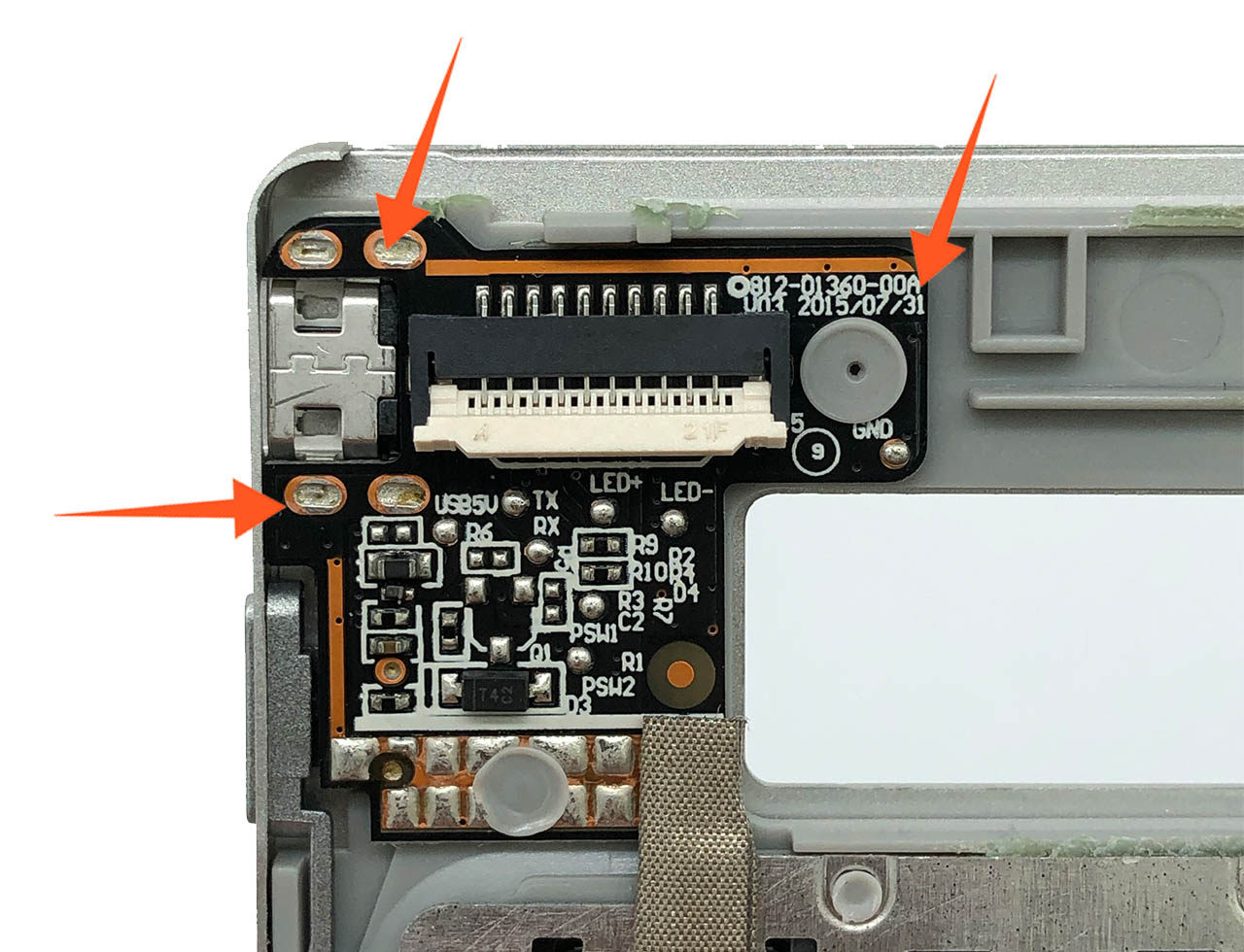

使用这种充电键盘,接口也是一大硬伤,此处Micro USB 接口小板完全固定在ABS+PC板上,4个焊点左右固定,加上金属镁铝合金外壳,位置和做工看得出来品控不错。

拆解教程HP ENVY Note 8 Keyboard Folio 833736无线键盘 博通蓝牙3.0 BCM20730 电源管理ESMT TMC5040

总结:

从用料看,外观材质PC+ABS+镁铝合金,确保了产品的强度,耐用性,可以长时间使用不会变色,并有一定防止冲撞的能力。主控IC 方面,采用的是美国博通BCM20730蓝牙3.0方案,ESMT台湾晶豪EMC5040充电主控IC,Synaprics新思触控T1321B,内置锂电池是香港高能科技有限公司SpringPower Technology 生产, Model:352650 360mah 3.7v 1.332wh /388wh/L,可谓都是业内的领头羊,确保了产品的可靠性,无明显延迟,电池充电2小时,可以待机60天。

不足的地方:触摸板有点小,9厘米宽  ,3.5厘米宽,实测使用中规中矩,谈不上优秀,是聊胜于无的选项,好在方便出差时可以应急,宝宝基本上是用外置鼠标,不用触摸板,这也是题外话了。(实测触摸板可以支持单点,双点滑动,更多功能有待摸索)
