盘点之前库存,翻出少量美国影雅Insignia 8合一双type c 雷电3拓展坞,型号为ns-puchub419, 趁着有点闲暇,做个拆解,在拆解过程中,发现和铂金 PT-2CHUB 是一样的,内部结构也一模一样,敢情是共用了一套模具和设计,下拉有拆解。

  • 实测系统要求
    Mac 系统兼容性
    iOS X10.9 及更高版本
    MacBook Pro 兼容性
    • MacBook Pro 13(2016 银色 4 端口)
    • MacBook Pro 13(2016 深空灰色 2 端口)
    • MacBook Pro 13(2017 银色 2 端口)
    • MacBook Pro 15(2016 深空灰色 2 端口)
  • MacBook Air 2020 PRO M1 均可
  • 联想小新pro yoga14s 2021 加延长线之后三星galaxy book,galaxybook flex, pen pro dell xps,hp x360等双c口设备也可以用,

关键词:背景 外观 拆解(本文阅读时长预计5分钟)

背景:这个也是宝宝之前收的立讯精密库存,箱子内一小包,注意这个线有白色和灰色二中,白色的才2个(不做详细描述),其他均是灰色,如下图所示。

美国影雅Insignia 8合一双type c 雷电3拓展坞拆解5K 40Gbps 8-Port Type c Hub for MacBook Pro Air M1 兼容联想小新 Pro Yoga14s DELL ASUS HP

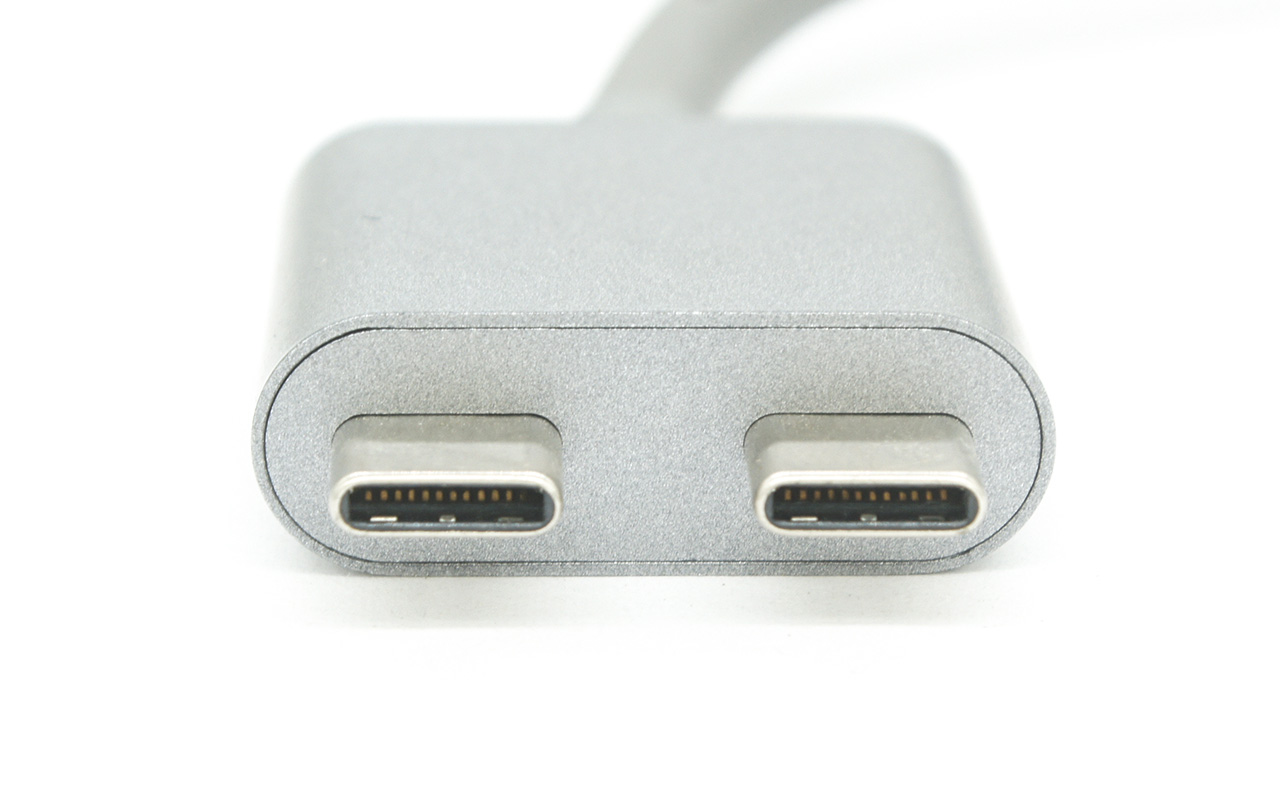

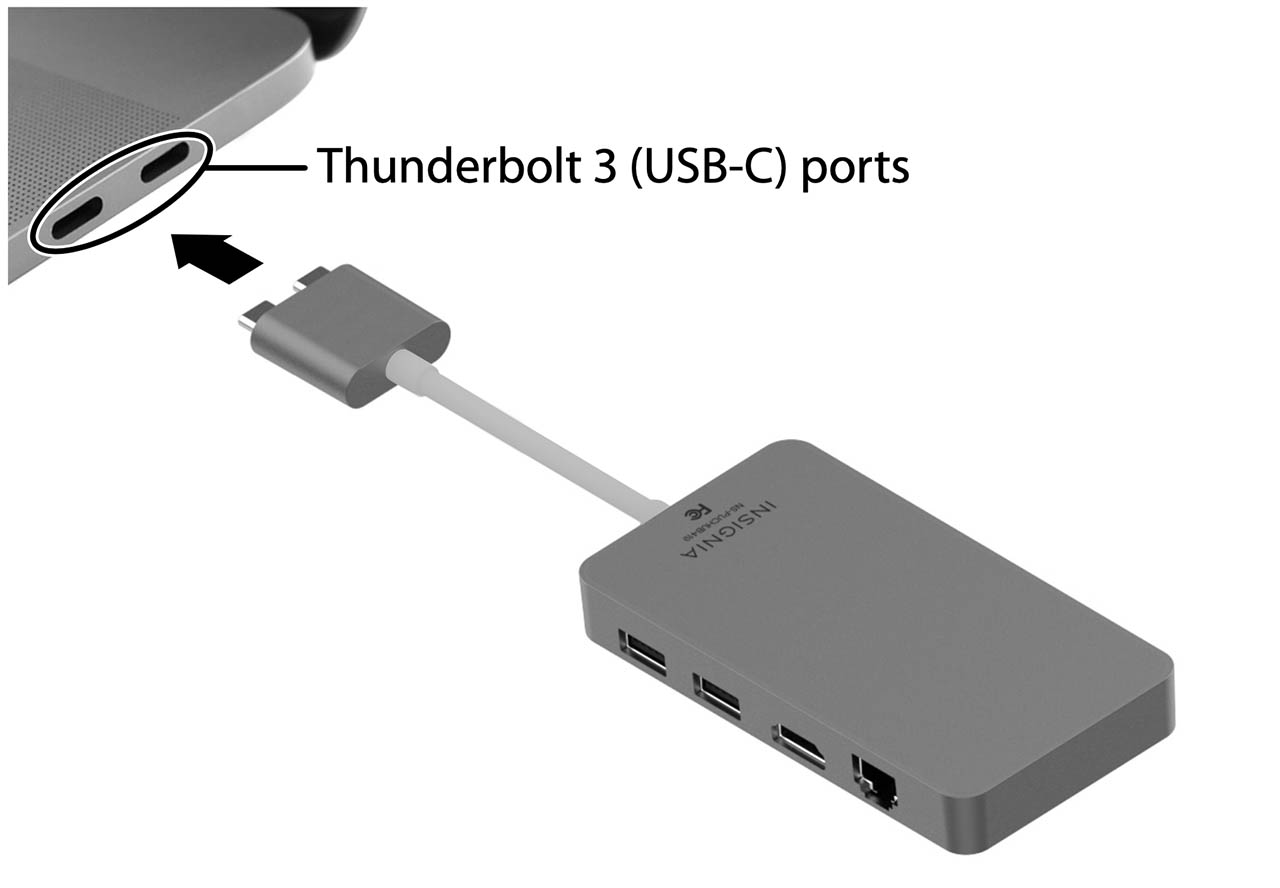

注意画圈的位置,是这种双type c接口才能正常使用。

美国影雅Insignia 8合一双type c 雷电3拓展坞拆解5K 40Gbps 8-Port Type c Hub for MacBook Pro Air M1 兼容联想小新 Pro Yoga14s DELL ASUS HP外观:

美国影雅Insignia 8合一双type c 雷电3拓展坞拆解5K 40Gbps 8-Port Type c Hub for MacBook Pro Air M1 兼容联想小新 Pro Yoga14s DELL ASUS HP

实物到货拍摄,发货时有一个白色透明pe袋包装。

美国影雅Insignia 8合一双type c 雷电3拓展坞拆解5K 40Gbps 8-Port Type c Hub for MacBook Pro Air M1 兼容联想小新 Pro Yoga14s DELL ASUS HP

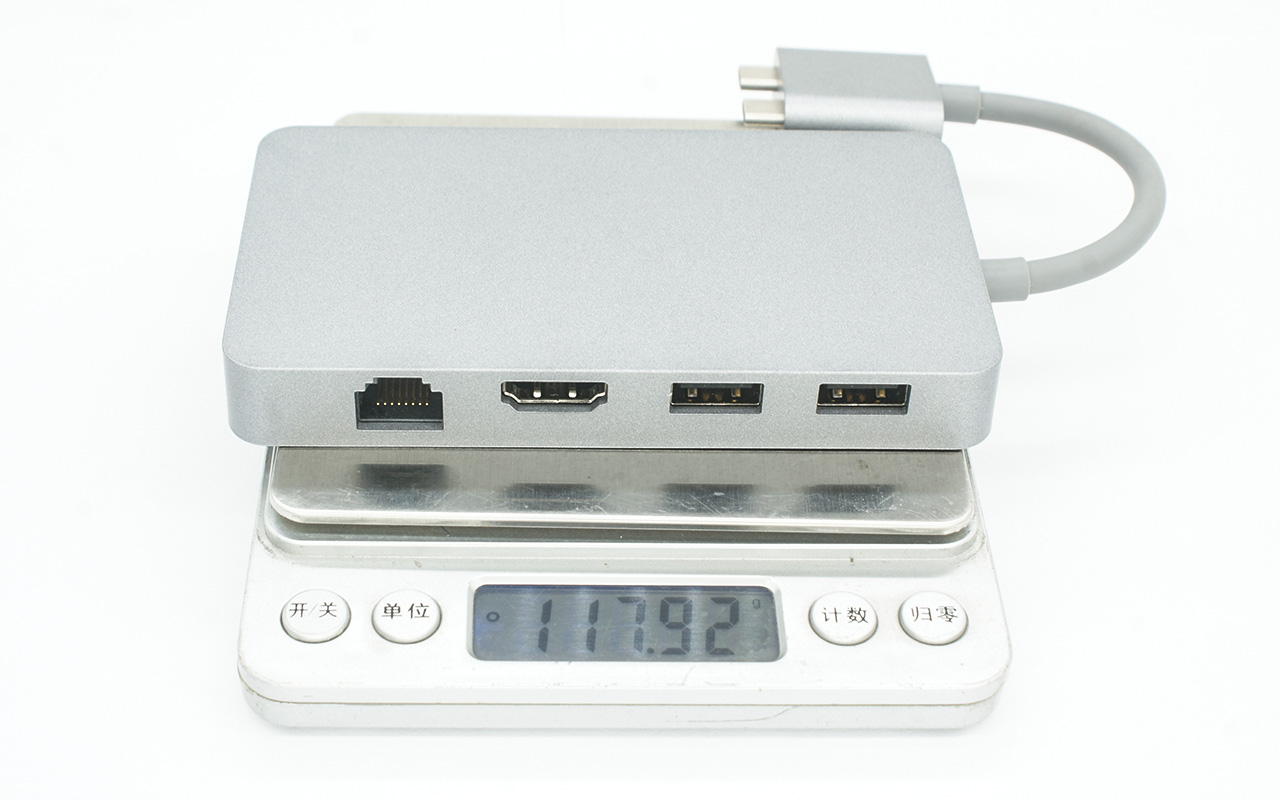

重量117.92克,外壳材质为pvc+ABS .Apple 风格的饰面 和MacBook Pro 太空灰搭配毫无违和感。

美国影雅Insignia 8合一双type c 雷电3拓展坞拆解5K 40Gbps 8-Port Type c Hub for MacBook Pro Air M1 兼容联想小新 Pro Yoga14s DELL ASUS HP

底部的标签和型号:ns-puchub419, 下面和PT铂金,PT-2CHUB 对比。

美国影雅Insignia 8合一双type c 雷电3拓展坞拆解5K 40Gbps 8-Port Type c Hub for MacBook Pro Air M1 兼容联想小新 Pro Yoga14s DELL ASUS HP

外观和尺寸都一样。也不知道哪个品牌为省设计费和模具费了,哈哈!

美国影雅Insignia 8合一双type c 雷电3拓展坞拆解5K 40Gbps 8-Port Type c Hub for MacBook Pro Air M1 兼容联想小新 Pro Yoga14s DELL ASUS HP

LAN 适配器提供完整的 10/100/1000 Mbps 超高速RJ45 以太网端口上的千兆以太网性能,支持 4K@30hz UHD 或 1080P@60hz Full HD,向下
兼容 720p 和 480p。2个标准 USB-C 3.1 端口,可实现 5Gbps 的超高速数据传输。(注意取决于外围设备性能,数据来源于官网,有兴趣的朋友可以自行下载PDF说明书

美国影雅Insignia 8合一双type c 雷电3拓展坞拆解5K 40Gbps 8-Port Type c Hub for MacBook Pro Air M1 兼容联想小新 Pro Yoga14s DELL ASUS HP

• 卡槽适用于 Micro SD、SD、SDHC 和 SDXC。

• 功能 USB-C 端口同时为 USB 端口提供高达 87W 的功率,因此您可以同时使用多个大功率设备。
• 全功能USB-C 端口,视频输出高达5K @ 60Hz,数据速度高达40Gbps。

美国影雅Insignia 8合一双type c 雷电3拓展坞拆解5K 40Gbps 8-Port Type c Hub for MacBook Pro Air M1 兼容联想小新 Pro Yoga14s DELL ASUS HP

接口细节:

美国影雅Insignia 8合一双type c 雷电3拓展坞拆解5K 40Gbps 8-Port Type c Hub for MacBook Pro Air M1 兼容联想小新 Pro Yoga14s DELL ASUS HP

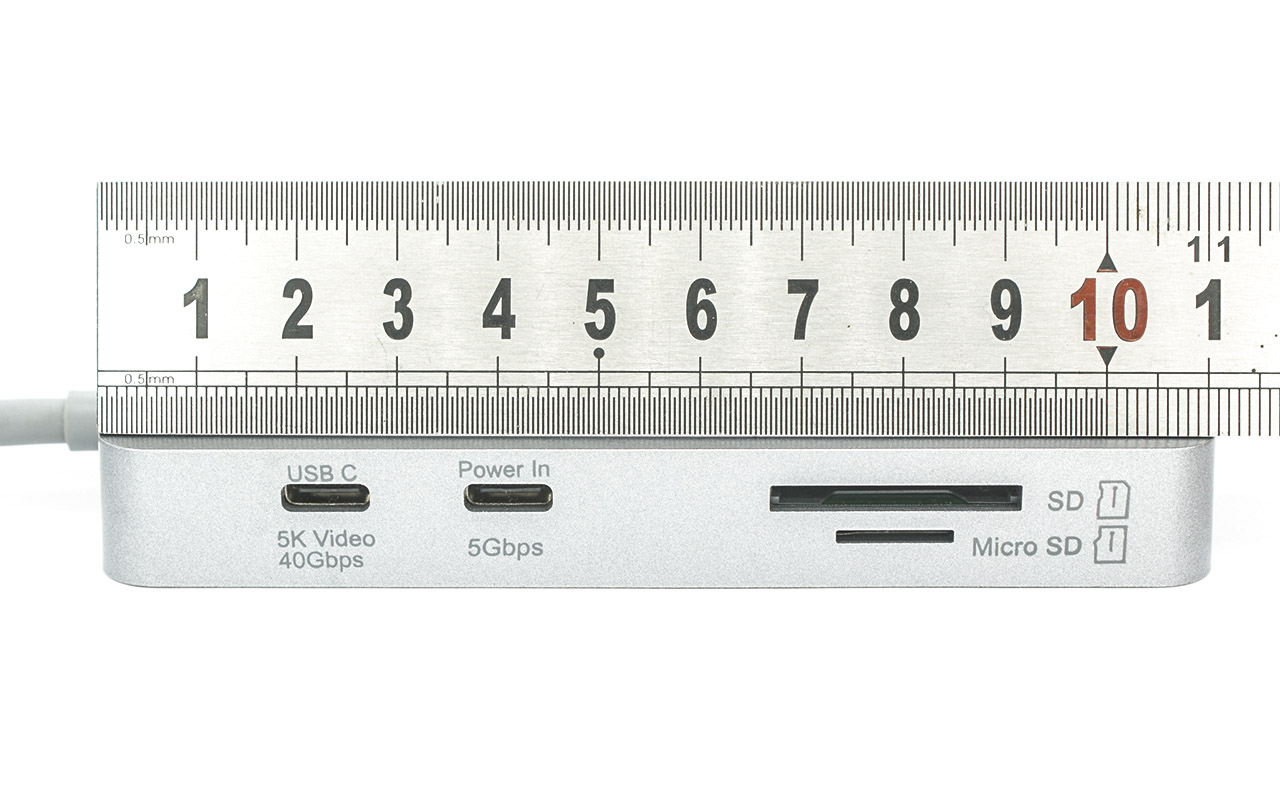

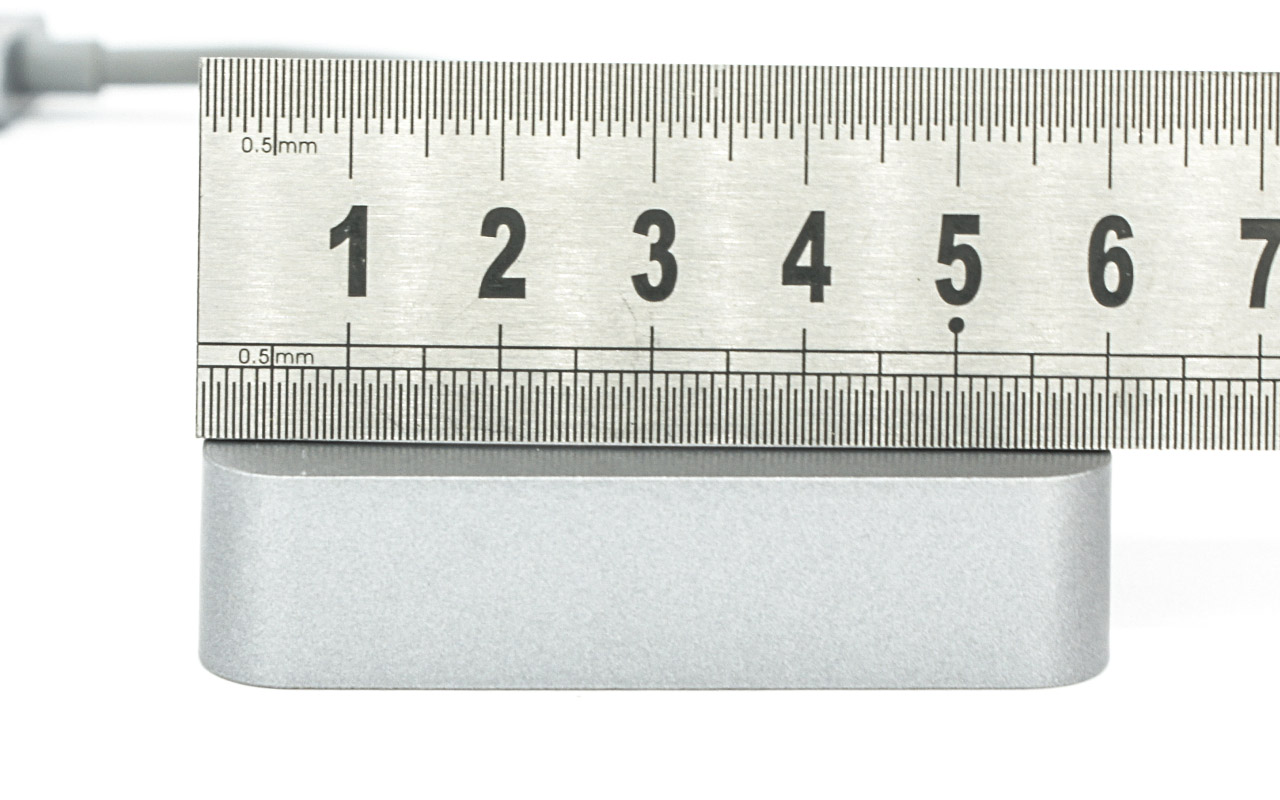

放个尺寸吧,方便更多的网友对应自己的设备型号选购,(注意可以适配联想,三星,DELL ,HP ,ASUS 只要是这个双type c接口都能正常使用)

美国影雅Insignia 8合一双type c 雷电3拓展坞拆解5K 40Gbps 8-Port Type c Hub for MacBook Pro Air M1 兼容联想小新 Pro Yoga14s DELL ASUS HP

拓展坞拆解:

美国影雅Insignia 8合一双type c 雷电3拓展坞拆解5K 40Gbps 8-Port Type c Hub for MacBook Pro Air M1 兼容联想小新 Pro Yoga14s DELL ASUS HP

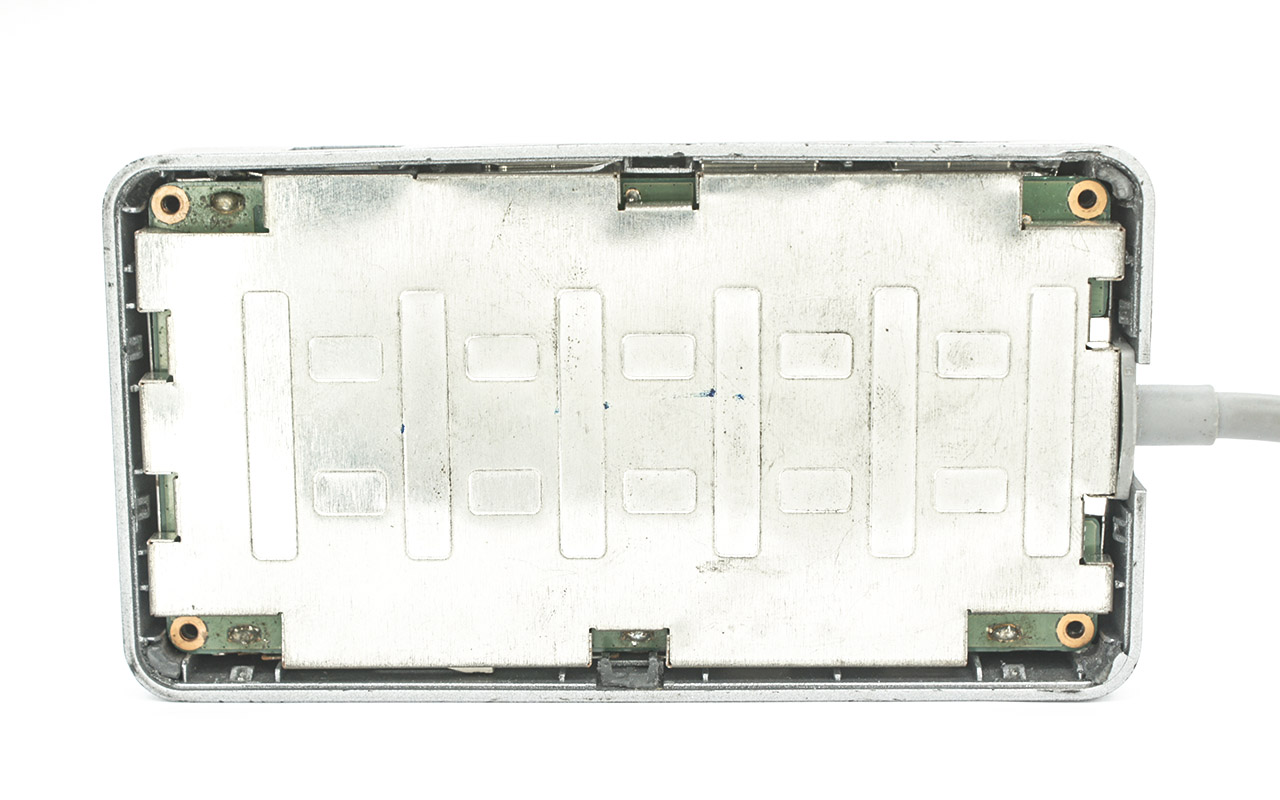

底部盖板入手,拆开后内部有4个螺丝固定,因为之前宝宝拆过这个pT-2CHUB ,现成的拆解过,底部有点脏,是宝宝平常用来测试线材的。

美国影雅Insignia 8合一双type c 雷电3拓展坞拆解5K 40Gbps 8-Port Type c Hub for MacBook Pro Air M1 兼容联想小新 Pro Yoga14s DELL ASUS HP

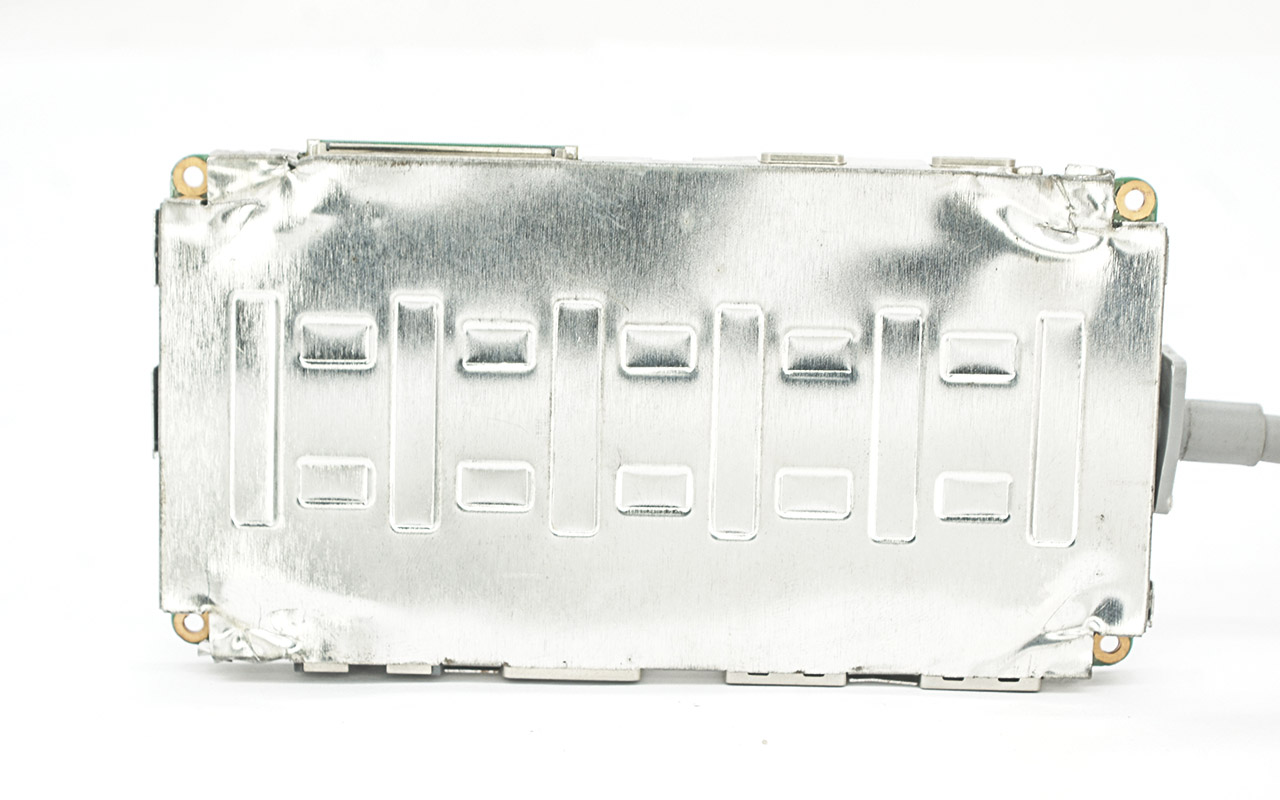

上下都有金属盖板,焊接在PCB主板一体的,想无损拿下来很费劲。

美国影雅Insignia 8合一双type c 雷电3拓展坞拆解5K 40Gbps 8-Port Type c Hub for MacBook Pro Air M1 兼容联想小新 Pro Yoga14s DELL ASUS HP

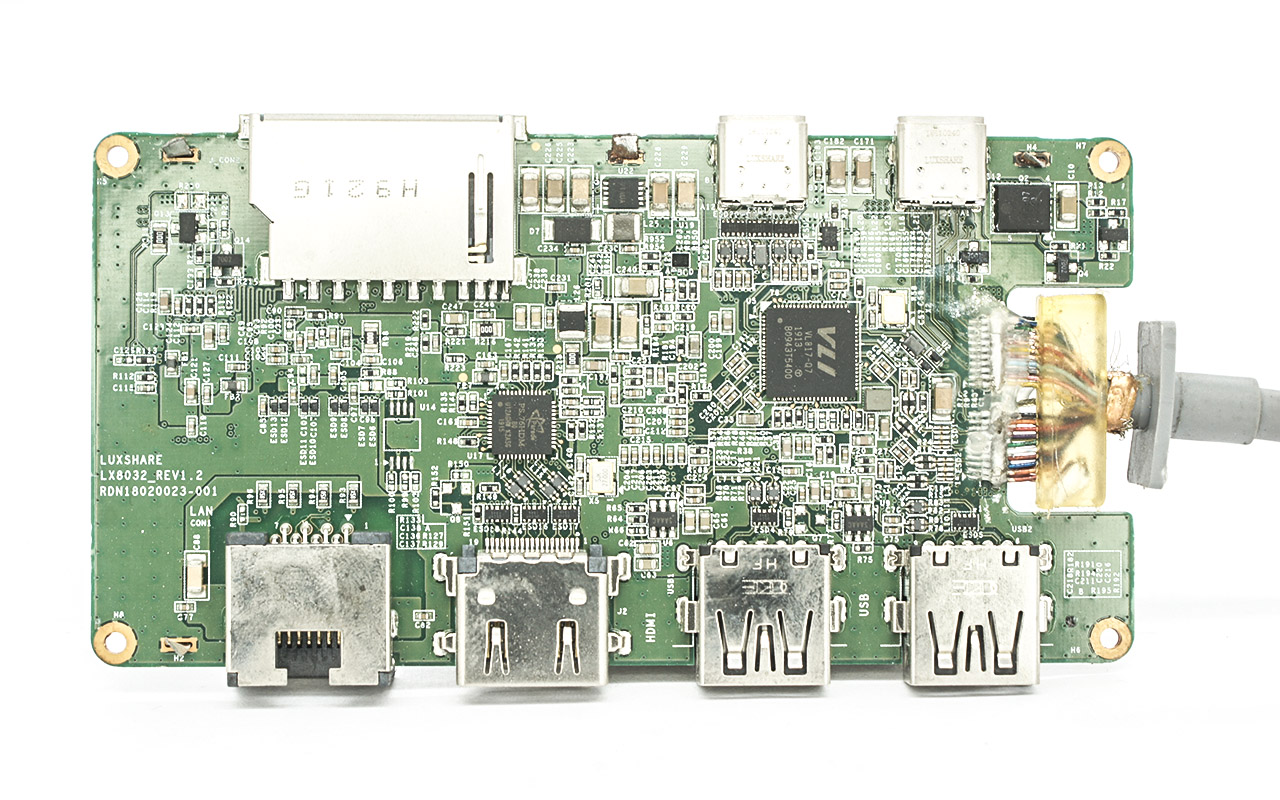

拆下来的正面,芯片信息大家可以放大图片自己查阅,我就不多此一举了。

美国影雅Insignia 8合一双type c 雷电3拓展坞拆解5K 40Gbps 8-Port Type c Hub for MacBook Pro Air M1 兼容联想小新 Pro Yoga14s DELL ASUS HP

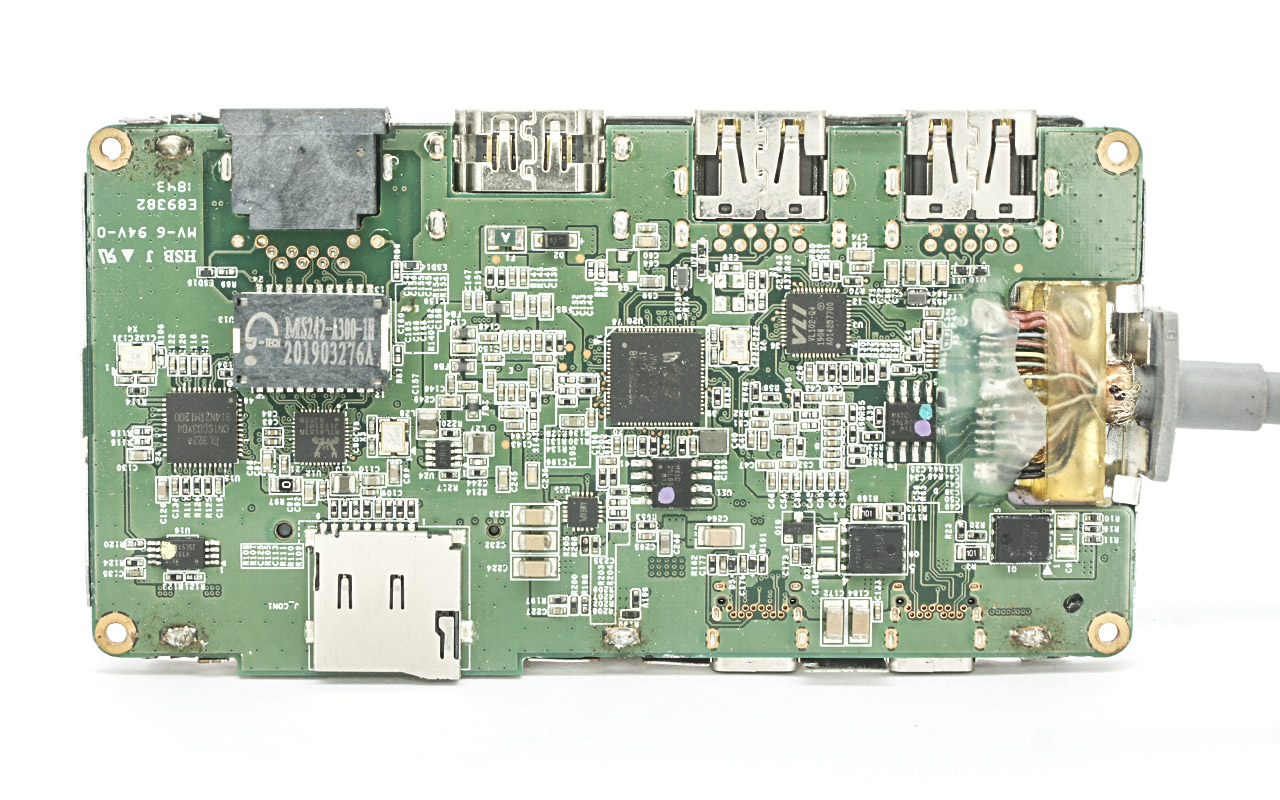

因为经常卖千兆网卡的缘故,特意看了一下网卡芯片,发现使用的竟然是瑞丽 RTL8153B 的芯片,因为logo 像螃蟹,所以被广大网友称为小螃蟹厂。(注意RTL8153 芯片功耗3W,工作时不能用手摸,很烫,但是RTL8153B 是功耗1W ,手感仅仅温热。

美国影雅Insignia 8合一双type c 雷电3拓展坞拆解5K 40Gbps 8-Port Type c Hub for MacBook Pro Air M1 兼容联想小新 Pro Yoga14s DELL ASUS HP

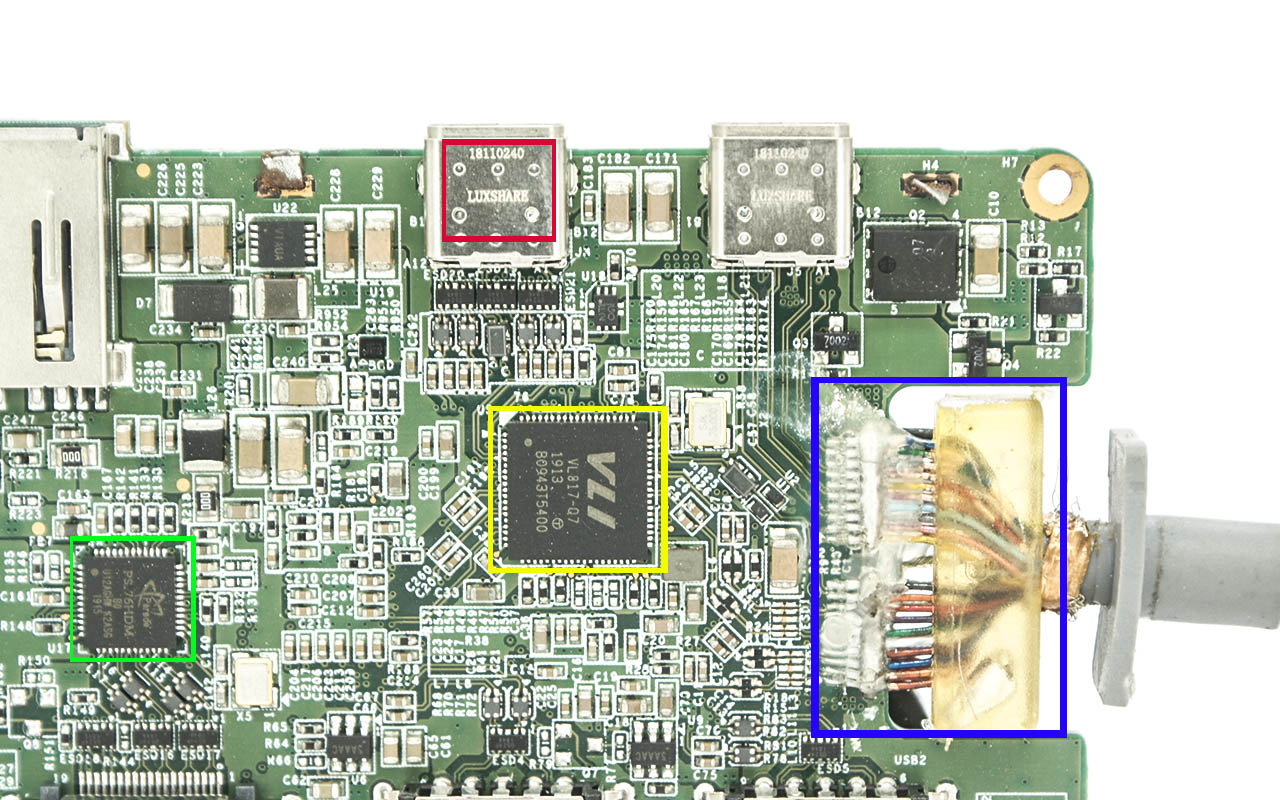

不免俗,用4个颜色方框说明一下:

  • 红色:Luxshare 立讯精密 标志,TYPE C接口使用频繁,双层金属屏蔽层加固。一线大厂不惜工本。
  • 黄色:VLI817-Q7 USB 3.0/2.0的HUB主控晶片。
  • 绿色:ps-76hdm 暂时没有查到相关资料,欢迎大神补充。
  • 蓝色:接口线缆都有胶水加固。

美国影雅Insignia 8合一双type c 雷电3拓展坞拆解5K 40Gbps 8-Port Type c Hub for MacBook Pro Air M1 兼容联想小新 Pro Yoga14s DELL ASUS HP

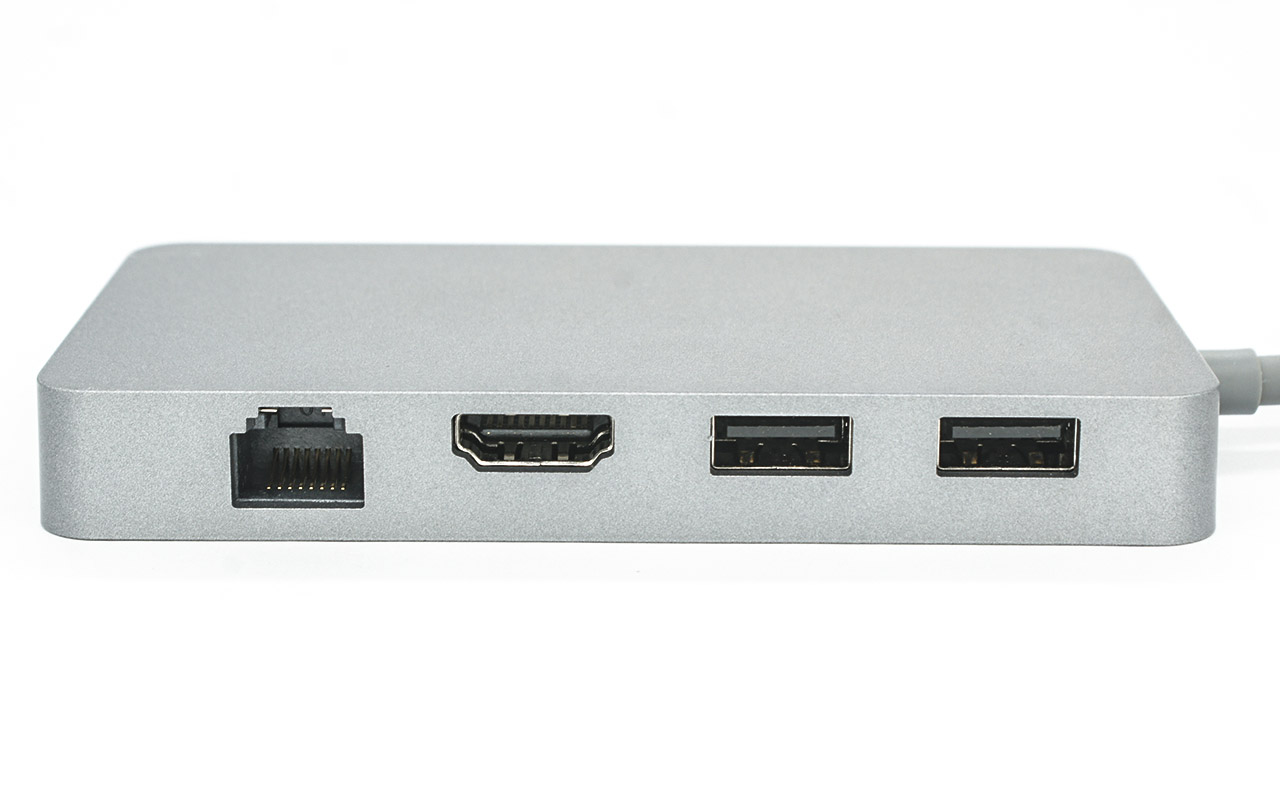

USB接口和hdmi ,RJ45千兆网卡口特写,内部做工大家自行比较,不吹不黑。

美国影雅Insignia 8合一双type c 雷电3拓展坞拆解5K 40Gbps 8-Port Type c Hub for MacBook Pro Air M1 兼容联想小新 Pro Yoga14s DELL ASUS HP

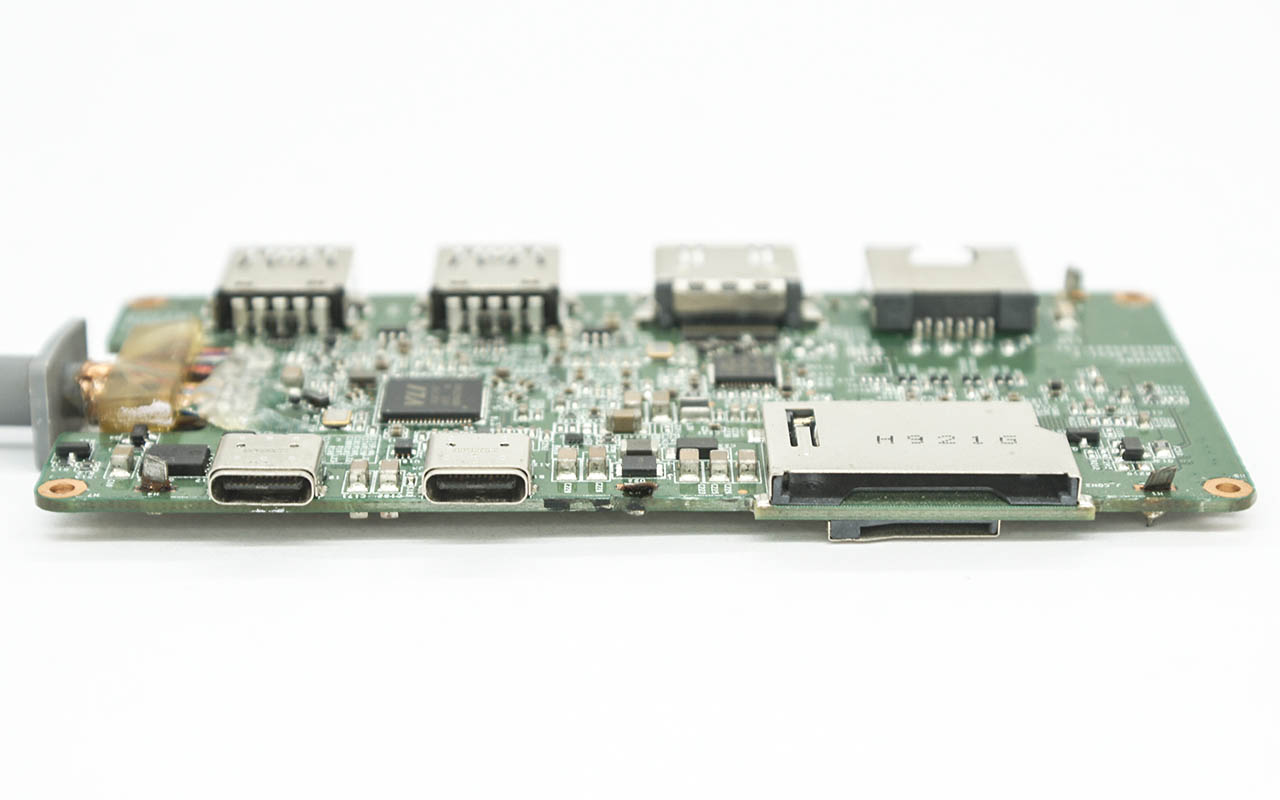

另外一面,双type c接口这样的视角,能看到加固的一层屏蔽层。拆解到这里,是什么货,质量如何,大家都有自己的客观判断,宝宝并不生产,只是一个草根搬运工,别家都是美图PS,宝宝坚持用实物拍摄和拆解展现产品,希望能帮到您挑到满意的产品,如果您收到货使用上遇到了什么问题,请您及时联系宝宝处理,切勿随意中差评,感谢!

常见问题解答:
我的电脑检测不到集线器
• 拔下并重新插入 8 端口 Type-C 集线器
• 确保 C 型母头和 C 型集线器插头
没有损坏。
• 连接到另一组C 型端口。
我的电脑没有检测到 SD 卡或 Micro SD 卡
• 集线器无法读取容量大于
2TB。
• 确保卡未锁定。
• 确保卡槽没有损坏,并且
如卡上的图标所示插入卡。
我的电脑检测不到硬盘
• 确保硬盘驱动器没有损坏,然后重新插入。
我的电脑检测不到 HDMI 视频输出
• 确保 HDMI 监视器正常运行。
• 确保 HDMI 插槽未损坏,然后将其插入
再次进入。
我的显示器不显示 4K/5k 内容
• 您需要支持 4K/5K 分辨率的显示器,并且您的源设备上需要 4K/5K 内容。
• 确保您的 USB-C 电缆能够传输 4k 或更高的内容
我的电脑没有互联网连接
• 检查以太网端口,确保以太网电缆已插入并正常工作。
• 确保网站设置正确。
我的网络速度不是 1 Gbps
• 您的互联网服务必须提供 1 Gbps。
