00JT761 联想 IBM ThinkPad Helix Ultrabook keyboard Franch底座 键盘 拓展坞 USB

新到货的10片,整批都是IBM ThinkPad 售后配件,成色全新带牛皮纸包装,包装上都有生产日期,产品名称,FRU代码:00JT761,条形码等一应俱全。产品的尺寸长宽高尺寸:30CM X21.5CM X2CM(最厚处)重量是560g.

00JT761 联想 IBM ThinkPad Helix Ultrabook keyboard Franch底座 键盘 拓展坞 USB
全新售后包装。

正规牛皮硬纸箱,发个标签特写,方便您更加清晰的了解这个产品。

00JT761 联想 IBM ThinkPad Helix Ultrabook keyboard Franch底座 键盘 拓展坞 USB

生产日期我们可以看到是2015-1-22 号,外壳FRU:00JT761 和键盘本体背面的FRU 号码是一致的。

00JT761 联想 IBM ThinkPad Helix Ultrabook keyboard Franch底座 键盘 拓展坞 USB

接下来我们打开包装,展开底座来个正面的实物拍摄。

00JT761 联想 IBM ThinkPad Helix Ultrabook keyboard Franch底座 键盘 拓展坞 USB

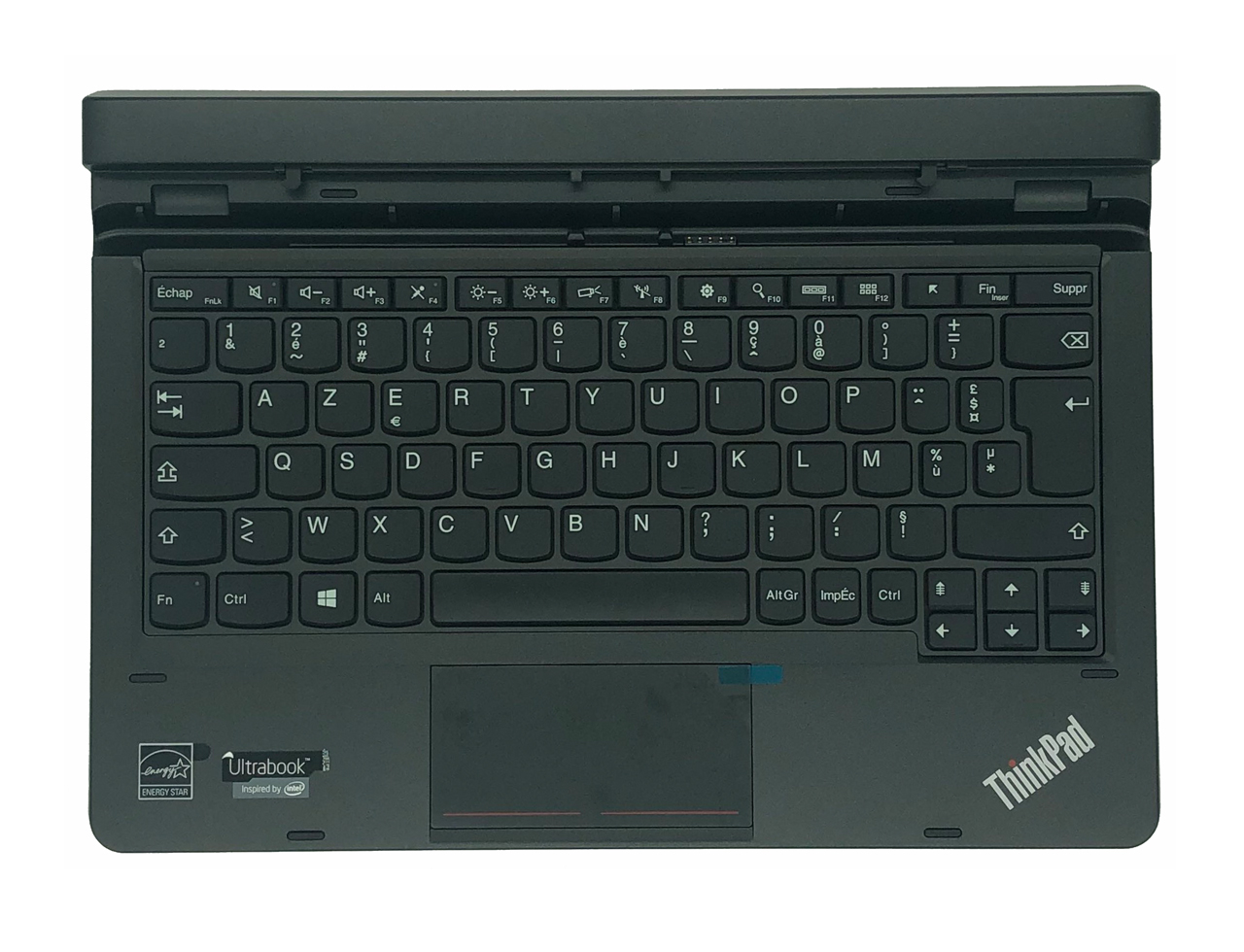

正面图片,文字是FR 法文,触摸板是隐藏式左右按键。 触摸鼠标长宽高达:9厘米 X 4.5厘米,并隐藏式左右键,红色条纹中间隔断,暗示左右区分。

00JT761 联想 IBM ThinkPad Helix Ultrabook keyboard Franch底座 键盘 拓展坞 USB

左侧USB 接口,可以弥补一下平板USB接口少的缺陷。

00JT761 联想 IBM ThinkPad Helix Ultrabook keyboard Franch底座 键盘 拓展坞 USB

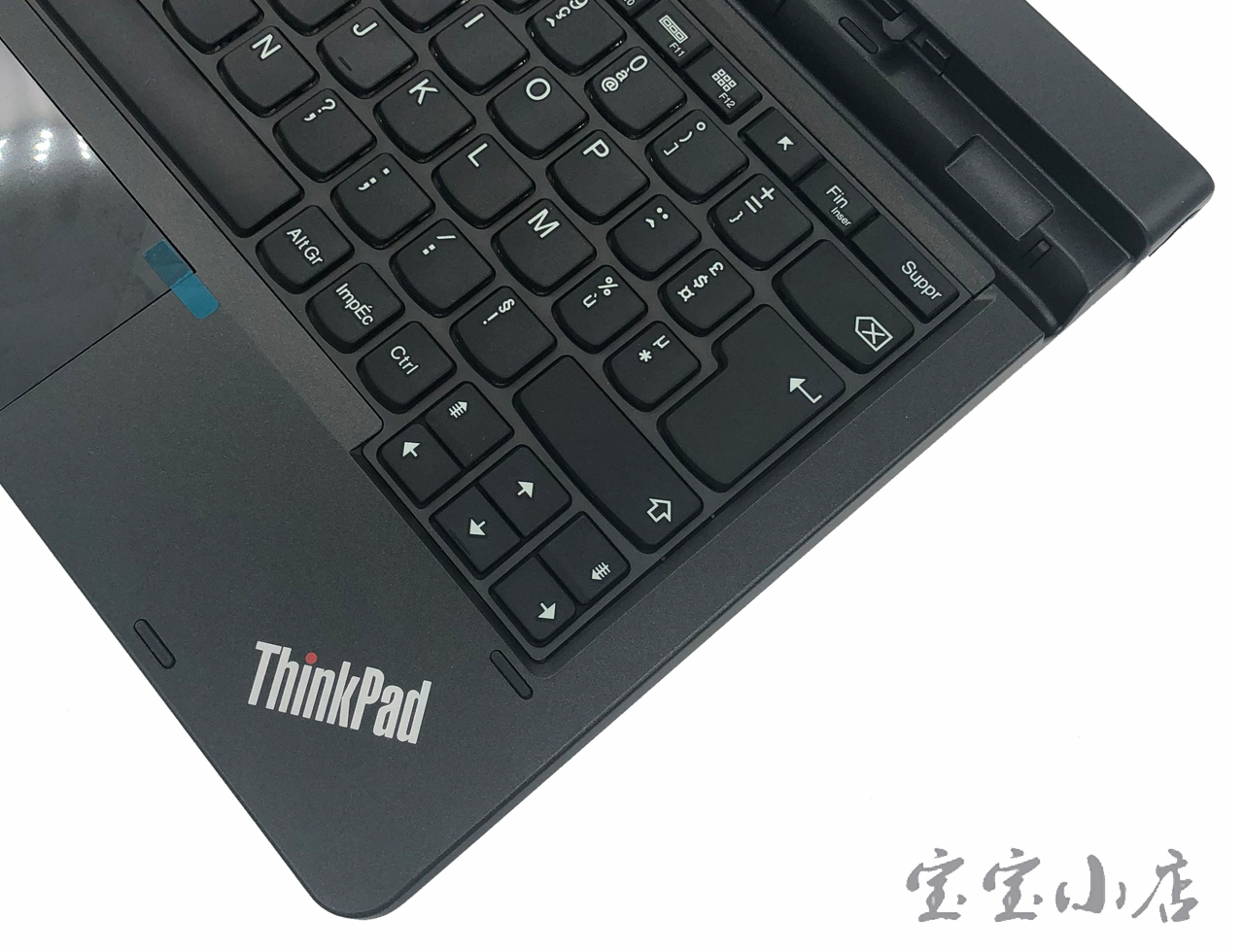

右侧图片特写, 右侧有橡胶盖,遮住放笔的空间,可有效阻挡灰尘进入。

接下来习惯性拆解。

00JT761 联想 IBM ThinkPad Helix Ultrabook keyboard Franch底座 键盘 拓展坞 USB
习惯性拆解。

倒过来,背面橡胶垫全部挑开,加隐藏在黑色圆点下的螺丝,一个加起来8个。

00JT761 联想 IBM ThinkPad Helix Ultrabook keyboard Franch底座 键盘 拓展坞 USB
掀开背面盖板图

卸下背板,一块大面积铝板覆盖在键盘底部,这样设计的好处是散热好,增加强度。注意一个细节,键盘并不是黏贴在后面铝板,而是四周各有螺丝固定在外壳上,这成本和工艺远远高于山寨货。

00JT761 联想 IBM ThinkPad Helix Ultrabook keyboard Franch底座 键盘 拓展坞 USB
卸掉盖板图

拿掉盖板,能看到上侧有一整条PCB线路板,我们继续拆解,看芯片

00JT761 联想 IBM ThinkPad Helix Ultrabook keyboard Franch底座 键盘 拓展坞 USB
GL850S 区别于GL850G ,前者3.0,后者2.0 。

采用GL850S USB 3.0 HUB Controller Datasheet Revision  主控芯片,区别于GL850G 2.0, 模拟时序对EEPROM(以前用的是AT24C256,现在用的是24LC0281 ) 实际上就是晶振控制IC.

00JT761 联想 IBM ThinkPad Helix Ultrabook keyboard Franch底座 键盘 拓展坞 USB
触摸鼠标Synaptics IC.

鼠标指向的精准得益于采用了大名鼎鼎的Synaptics T1321B5041 IC, 成本远远高于山寨货。

00JT761 联想 IBM ThinkPad Helix Ultrabook keyboard Franch底座 键盘 拓展坞 USB
6针触点链接。

键盘通过6针触点和键盘主控小板相连,中间黄铜色是FPC 排线,为增加疲劳强度,特意包裹了一层加强纸,细节考虑很到位。这个6针的接口定义,可以参考我之前的文章。

00JT761 联想 IBM ThinkPad Helix Ultrabook keyboard Franch底座 键盘 拓展坞 USB
完整拆解集合。

是不是好货,产品质量如何,拆解后一目了然,对于内行的你一看就懂了,
在别家都是美图PS的情况下,宝宝坚持用实物拍摄和拆解来展现产品细节,希望能帮助您淘到喜欢的宝贝,因为宝宝多数收的是工厂库存,难免有成色和质量上的差异,如果您遇到了,请您联系宝宝,宝宝马上回给您解决。

原创不易,转载请注明出处:宝宝小店,只卖正品 收售工厂呆滞库存尾单 » 00JT761 联想 IBM ThinkPad Helix Ultrabook keyboard Franch底座 键盘 拓展坞 USB
