联想Lenovo ThinkPad Helix 20CG 20CH Ultrabook Keyboard Palmrest Base PO Dook 底座键盘拆解教程

Helix 中文译为螺旋,而X1 Helix也是ThinkPad超极本家族中第二款支持变形的产品(第一款为S230U)。它处于Tablet 2和X1 Carbon的中间地带:Tbalet 2为适用于轻计算的X86平板电脑,X1 Carbon则是在传统意义笔记本电脑形态的演变。

联想Lenovo ThinkPad Helix 20CG 20CH Ultrabook Keyboard Palmrest Base PO Dook 底座键盘拆解教程
到货均为全新盒装,总数88个,上图FRU:00JT772。

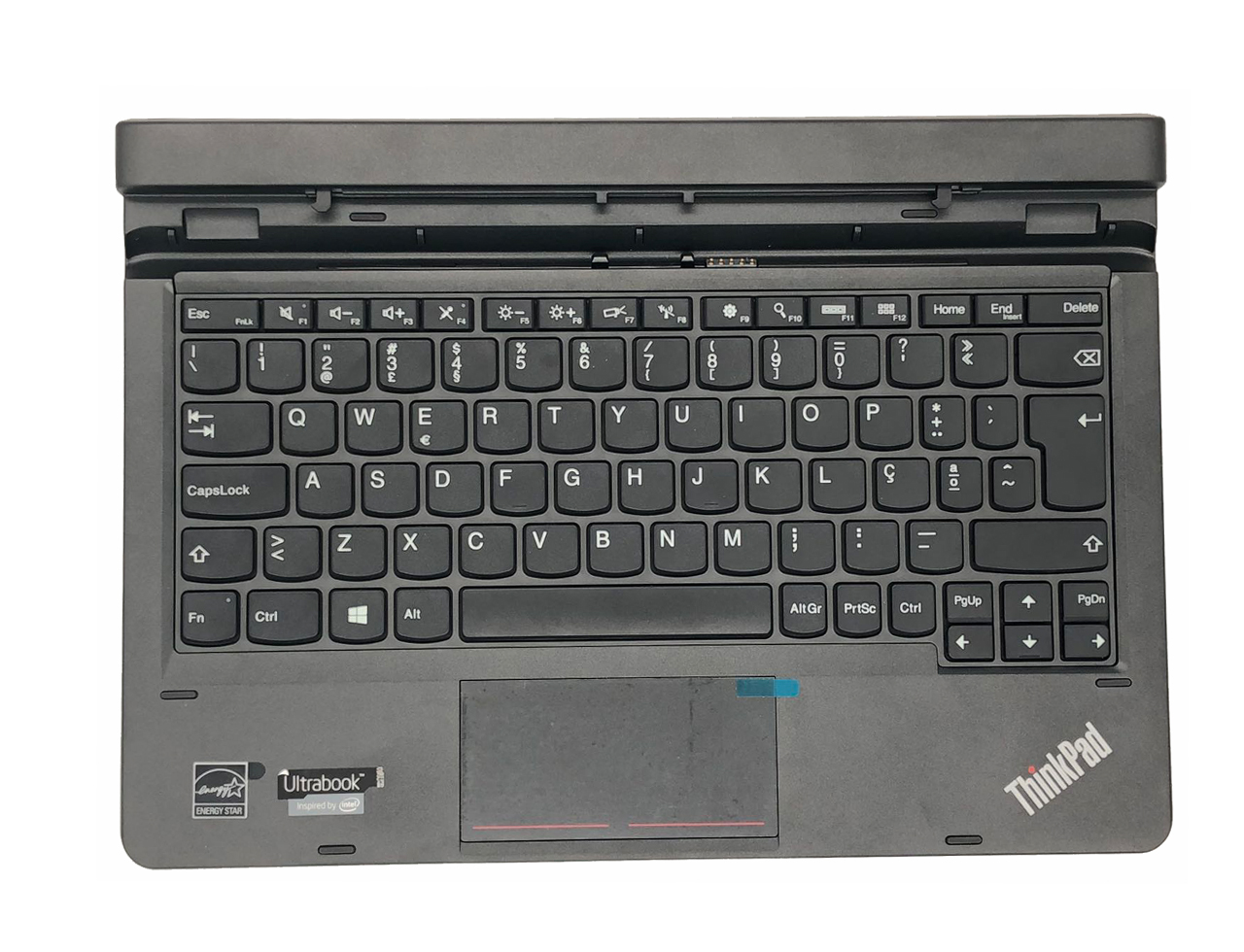

今天我们来开箱拆解的是Lenovo ThinkPad Helix 20CG 20CH 键盘底座。主要从外观,做工,用料,设计这几个方面做个简单剖析。

联想Lenovo ThinkPad Helix 20CG 20CH Ultrabook Keyboard Palmrest Base PO Dook 底座键盘拆解教程
来货均有牛皮硬纸箱封装,联想备件编码,日期,产品条码齐全。

打开牛皮硬纸箱,

联想Lenovo ThinkPad Helix 20CG 20CH Ultrabook Keyboard Palmrest Base PO Dook 底座键盘拆解教程
环保袋包装。

大品牌的封装薄膜袋,都是打孔的,防止小孩拿来套着玩,导致窒息,可回收标准,行业环保严格执行者。

联想Lenovo ThinkPad Helix 20CG 20CH Ultrabook Keyboard Palmrest Base PO Dook 底座键盘拆解教程
背面贴有产品的标签,FRU号码,执行标准,和电气号。

产品的尺寸长宽高尺寸:30CM X21.5CM X2CM(最厚处)重量是560g.

联想Lenovo ThinkPad Helix 20CG 20CH Ultrabook Keyboard Palmrest Base PO Dook 底座键盘拆解教程
左边侧面图片。

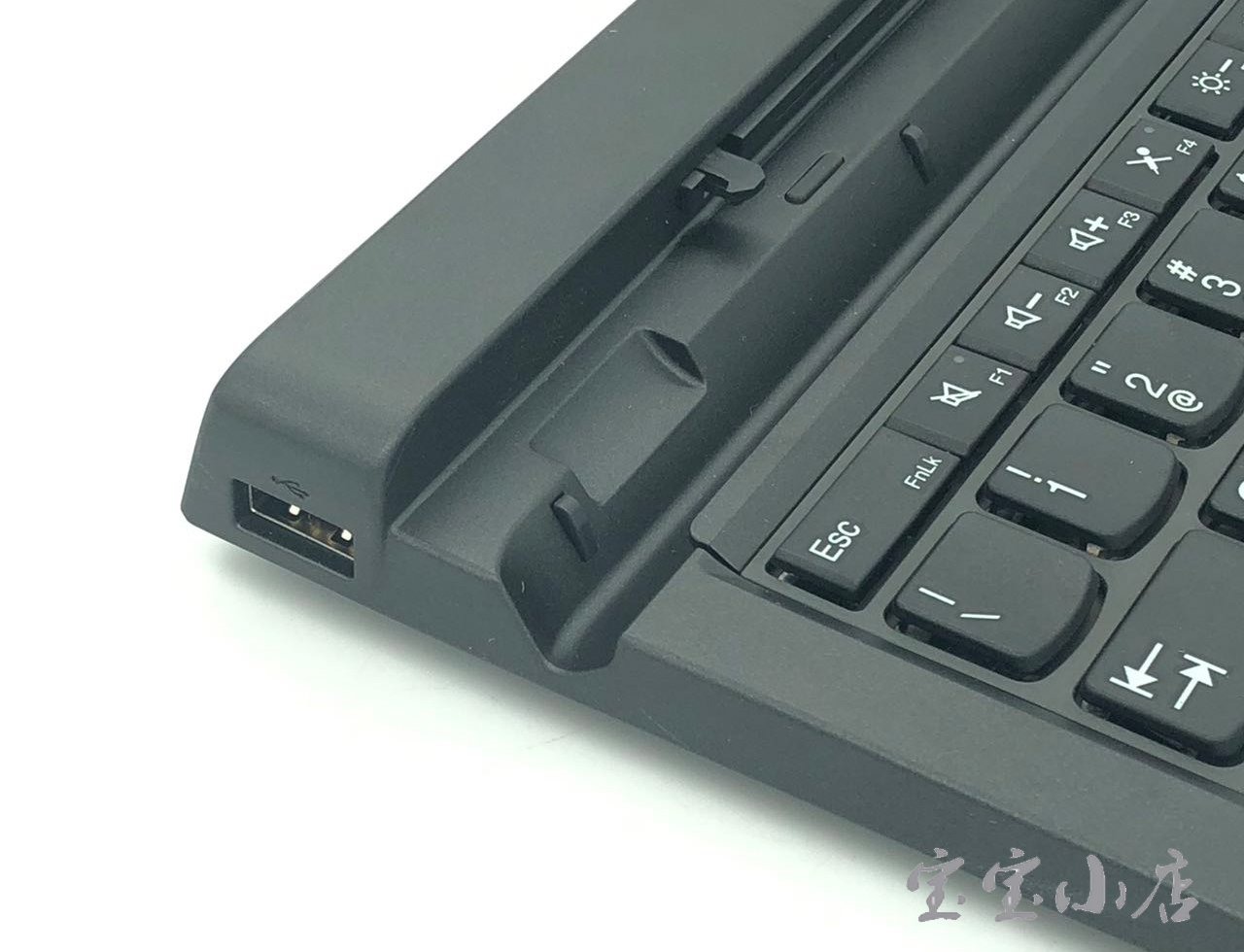

左侧有一个USB3.0 的接口,大大拓展了平板的可玩性,数据传输也比2.0 快,
USB3.0接口的理论带宽是速率是5Gbps(5Gbps÷10=500M/s),但受连接设备主控速度以及带宽预留影响,这里是参考。

联想Lenovo ThinkPad Helix 20CG 20CH Ultrabook Keyboard Palmrest Base PO Dook 底座键盘拆解教程
右侧有触摸笔孔,有橡胶封装。

橡胶封装触摸笔孔,虽并无内置触摸笔,但考虑还是比较周全的。

联想Lenovo ThinkPad Helix 20CG 20CH Ultrabook Keyboard Palmrest Base PO Dook 底座键盘拆解教程
thinkPad Logo

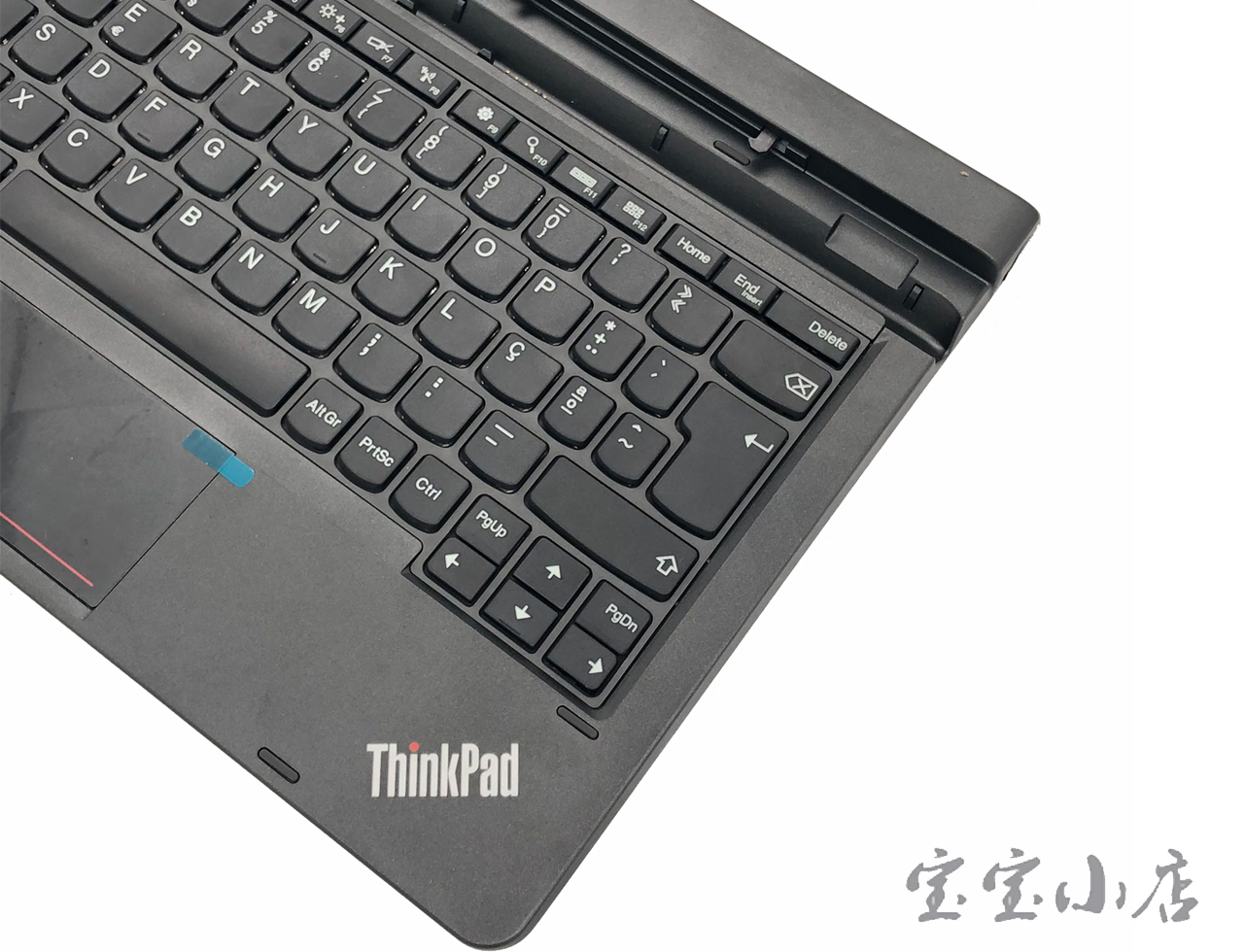

ThinkPad品牌创立于25年前,自从联想从IBM手上接过ThinkPad的大旗,产品系列更新就从未停止。虽然市场口碑有好有坏,但是客观现实是ThinkPad保持了自己在商务领域的口碑和销量,顶尖商务本的形象依然无人可以撼动。

联想Lenovo ThinkPad Helix 20CG 20CH Ultrabook Keyboard Palmrest Base PO Dook 底座键盘拆解教程
触摸鼠标位置宽广,指向精准。

触摸鼠标长宽高达:9厘米 X 4.5厘米,并隐藏式左右键,红色条纹中间隔断,暗示左右区分。

联想Lenovo ThinkPad Helix 20CG 20CH Ultrabook Keyboard Palmrest Base PO Dook 底座键盘拆解教程
习惯性拆解。

倒过来,继续我们的拆解,背面橡胶垫全部挑开,加隐藏在黑色圆点下的螺丝,一个加起来8个。

联想Lenovo ThinkPad Helix 20CG 20CH Ultrabook Keyboard Palmrest Base PO Dook 底座键盘拆解教程
掀开背面盖板图

卸下背板,一块大面积铝板覆盖在键盘底部,这样设计的好处是散热好,增加强度。注意一个细节,键盘并不是黏贴在后面铝板,而是四周各有螺丝固定在外壳上。

联想Lenovo ThinkPad Helix 20CG 20CH Ultrabook Keyboard Palmrest Base PO Dook 底座键盘拆解教程
卸掉盖板图

拿掉盖板,能看到上侧有一整条PCB线路板,我们继续拆解,看芯片

联想Lenovo ThinkPad Helix 20CG 20CH Ultrabook Keyboard Palmrest Base PO Dook 底座键盘拆解教程

采用GL850S USB 2.0 HUB Controller Datasheet Revision  主控芯片,区别于GL850G, 模拟时序对EEPROM(以前用的是AT24C256,现在用的是24LC0281 ) 实际上就是晶振控制IC.

联想Lenovo ThinkPad Helix 20CG 20CH Ultrabook Keyboard Palmrest Base PO Dook 底座键盘拆解教程
触摸鼠标Synaptics IC.

鼠标指向的精准得益于采用了大名鼎鼎的Synaptics T1321B5041 IC, 成本远远高于山寨货。

联想Lenovo ThinkPad Helix 20CG 20CH Ultrabook Keyboard Palmrest Base PO Dook 底座键盘拆解教程
6针触点链接。

键盘通过5针触点和键盘主控小板相连,中间黄铜色是FPC 排线,为增加疲劳强度,特意包裹了一层加强纸,细节考虑很到位。这个5针的接口定义,可以参考我之前的文章。

联想Lenovo ThinkPad Helix 20CG 20CH Ultrabook Keyboard Palmrest Base PO Dook 底座键盘拆解教程
完整拆解集合。

是不是好货,产品质量如何,拆解后一目了然,对于内行的你一看就懂了,
在别家都是美图PS的情况下,宝宝坚持用实物拍摄和拆解来展现产品细节,希望能帮助您淘到喜欢的宝贝,因为宝宝多数收的是工厂库存,难免有成色和质量上的差异,如果您遇到了,请您联系宝宝,宝宝马上回给您解决。
